可调式输送线侧向限位导向辊组件

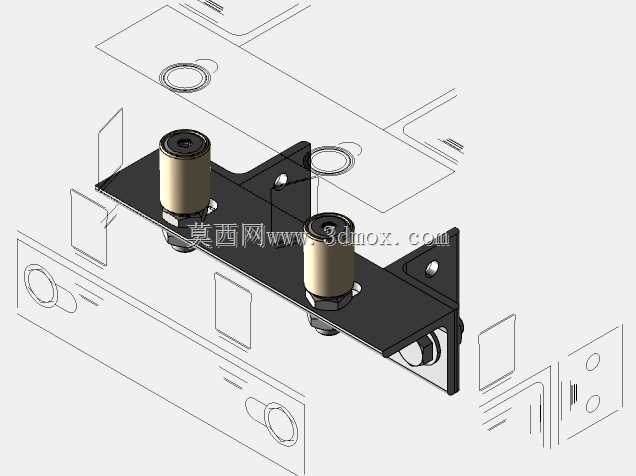

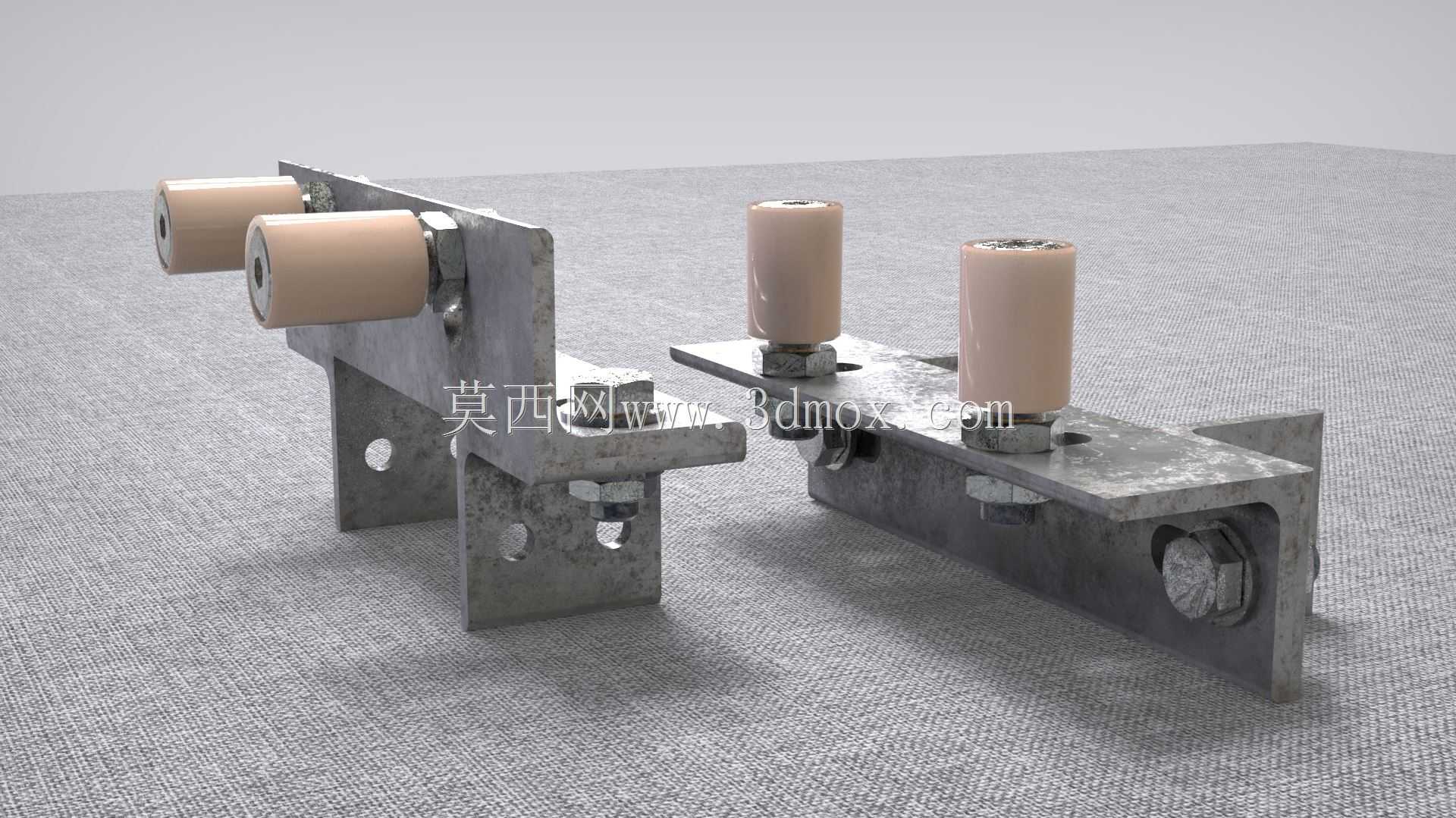

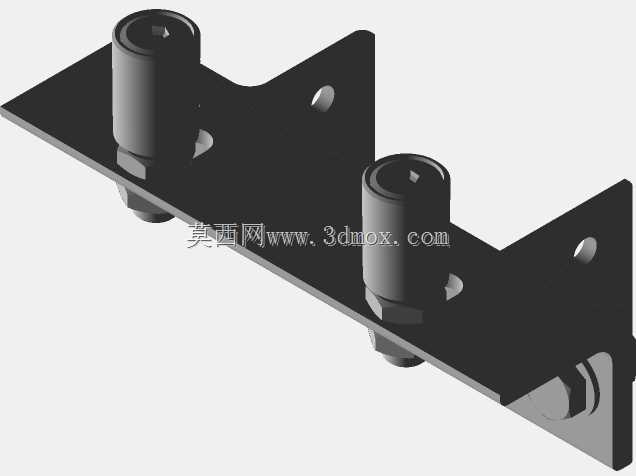

这套导向辊组件主要应用在各类带式输送、辊道输送线的侧向限位场景，比如包装生产线的纸箱输送导向、板材加工线的工件纠偏、物流分拣线的货道导流位置，解决输送过程中工件偏移、卡滞、走偏的问题，避免工件因为位置偏移掉落输送线，或是偏离后续加工工位的定位基准。从结构设计来看，组件采用分体式L型安装支架，支架上开有长条形调节腰孔，配合螺栓锁紧结构，可以根据输送工件的实际宽度、输送线的安装间隙，灵活调整导向辊的伸出长度、安装高度以及相对输送面的侧向距离，不需要额外加工定制安装孔位，适配不同规格的输送线机架安装需求。导向辊本体采用耐磨非金属辊面，金属内芯搭配内嵌的转动轴承，辊面与输送工件接触时为滚动摩擦，相比固定式挡边的滑动摩擦，能大幅降低工件表面的刮擦损伤，同时减少输送过程的运行阻力，避免软质包装、表面光洁的工件在导向过程中出现划痕、挤皱的问题。安装时，L型支架的竖直面通过螺栓固定在输送线的侧梁或是机架型材上，支架的水平承载面通过螺栓与导向辊的安装座连接，腰孔的调节行程覆盖了常规输送线30-80mm的侧向间隙调整需求，导向辊的安装高度可以根据工件的接触高度调整，确保辊面与工件的接触位置处于工件重心高度附近，避免导向时工件出现倾翻的情况。两套组件可以成对对称安装在输送线的两侧，形成宽度可调的导向通道，也可以单组安装在输送线的转弯位置、分道位置，对工件进行单侧导流，引导工件进入指定的输送路径。辊体的转动间隙控制在合理范围，不会出现径向窜动的问题，长时间运行下辊面磨损均匀，只需要定期检查锁紧螺栓的紧固状态即可，维护成本较低。支架采用金属板材折弯成型后做防锈处理，结构强度足够承受常规输送工件的侧向挤压力，不会因为长期受挤压出现支架变形、辊体歪斜的问题，适配轻工制造、物流仓储、食品包装、板材加工等多个行业的输送线改造与新装需求，在设计建模时充分考虑了安装的互换性，所有连接螺栓均采用标准件，不需要定制特殊紧固件，现场安装时只需要常规扳手即可完成调整与固定作业。
