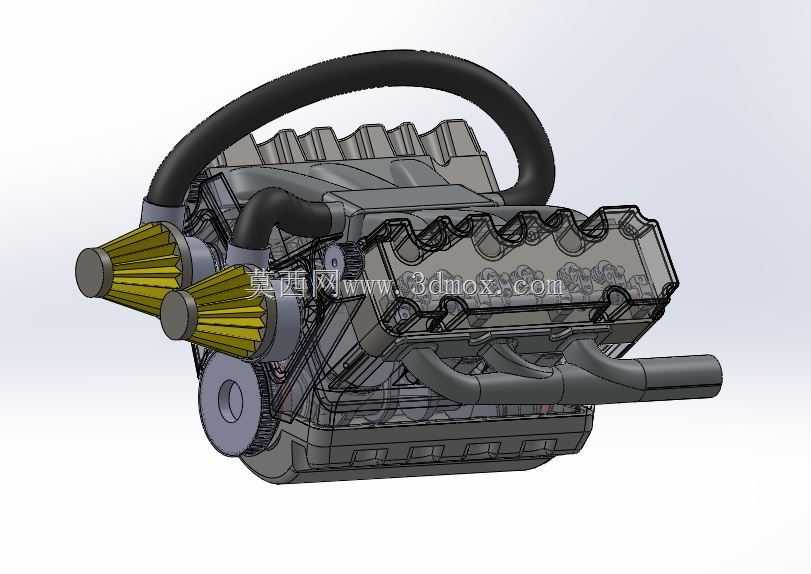

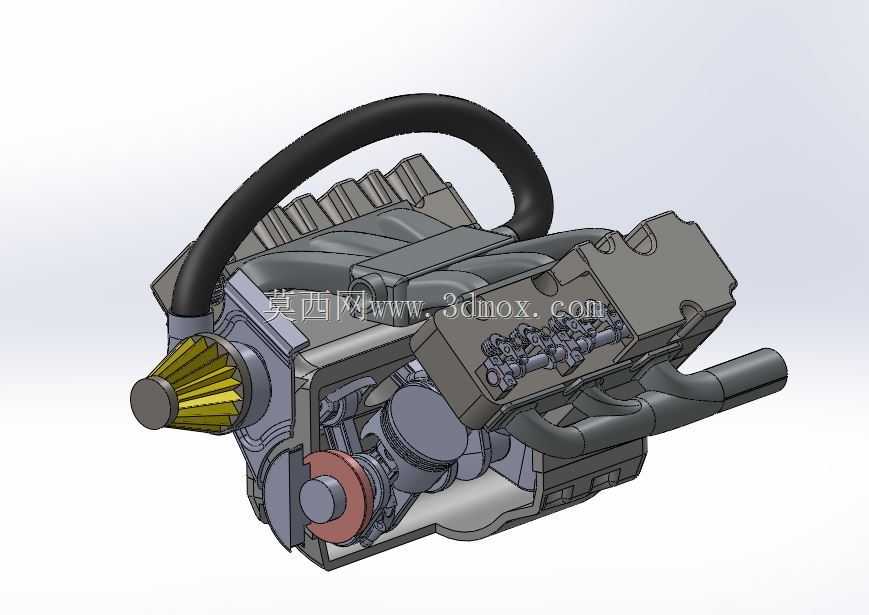

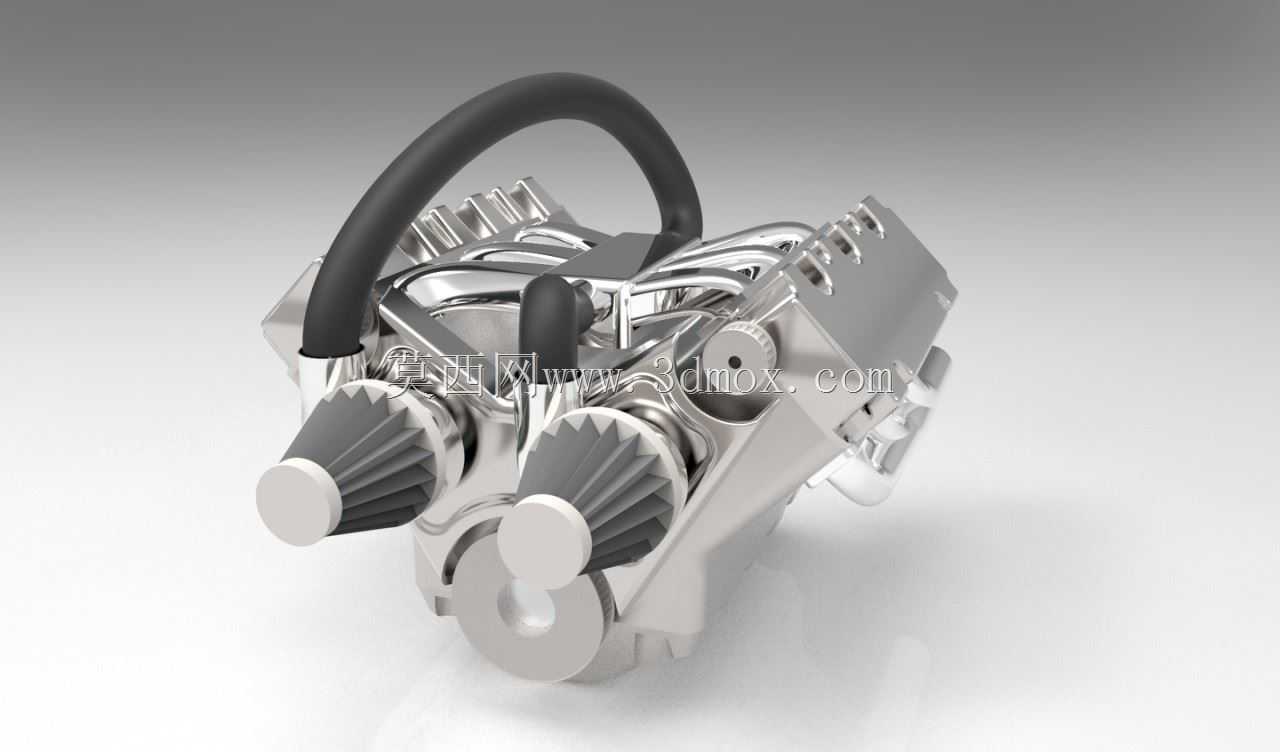

V型六缸汽车动力总成结构展示

在乘用车动力匹配、工程机械动力选型以及教学实训场景中，V型六缸动力单元的结构合理性一直是结构设计人员重点关注的内容。该动力结构采用两列气缸夹角布置的形式，相比直列六缸结构大幅缩短了整机轴向长度，能够更好适配前置后驱、横置四驱等多种整车布置方案，在中高端乘用车、轻型工程设备的动力舱布局中拥有更高的空间利用率。从功能特性来看，该结构兼顾了运转平顺性与动力输出密度，六缸交替做功的点火顺序能够有效抵消一阶、二阶往复惯性力，曲轴运转过程中不需要额外加装大尺寸平衡轴即可实现较低的振动水平，既能够降低动力舱内隔振结构的设计复杂度，也能提升整车NVH表现。设计过程中首先确定了气缸夹角的合理区间，兼顾进气歧管、排气歧管的布置空间与整机宽度边界，避免动力单元宽度过大影响转向机构、悬架塔顶的安装位置；缸体采用分体式结构设计，曲轴箱与缸盖的连接螺栓排布经过受力校核，能够承受高压缩比工况下的爆发压力，同时预留了冷却水道、润滑油道的集成布置空间，减少外接管路数量降低泄漏风险。整机的外部安装边界经过多轮适配调整，前端轮系预留了发电机、空调压缩机、水泵的安装位置，皮带张紧轮的布置角度避免与周边附件发生运动干涉；进气歧管采用对称式布局，保证两列气缸的进气效率一致，减少各缸做功偏差；排气侧的管路走向充分考虑了三元催化器、涡轮增压器的安装空间，同时预留了足够的隔热间隙，避免高温辐射影响周边线束、橡胶管路的使用寿命。输出端的连接法兰匹配通用的变速器输入接口，能够适配不同扭矩容量的变速单元，动力总成悬置点的位置经过质心核算，保证怠速、全负荷工况下的振动传递率控制在合理区间。对于三维建模从业者而言，该结构完整还原了从缸体、曲轴、活塞连杆组到外部附件、管路的全部装配关系，能够直观理解V型动力单元的布置逻辑，在进行整车动力舱匹配、专用设备动力改装设计时，可以直接参考该结构的尺寸边界与安装点位，减少前期方案阶段的布局校核工作量，避免出现附件干涉、维护空间不足等常见设计问题。
