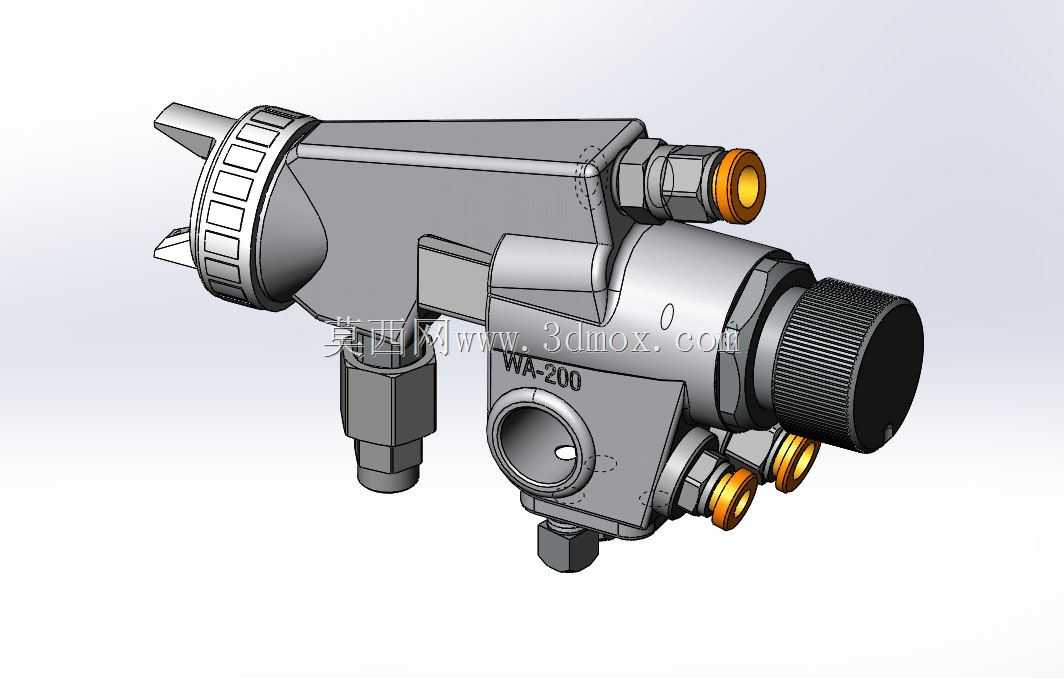

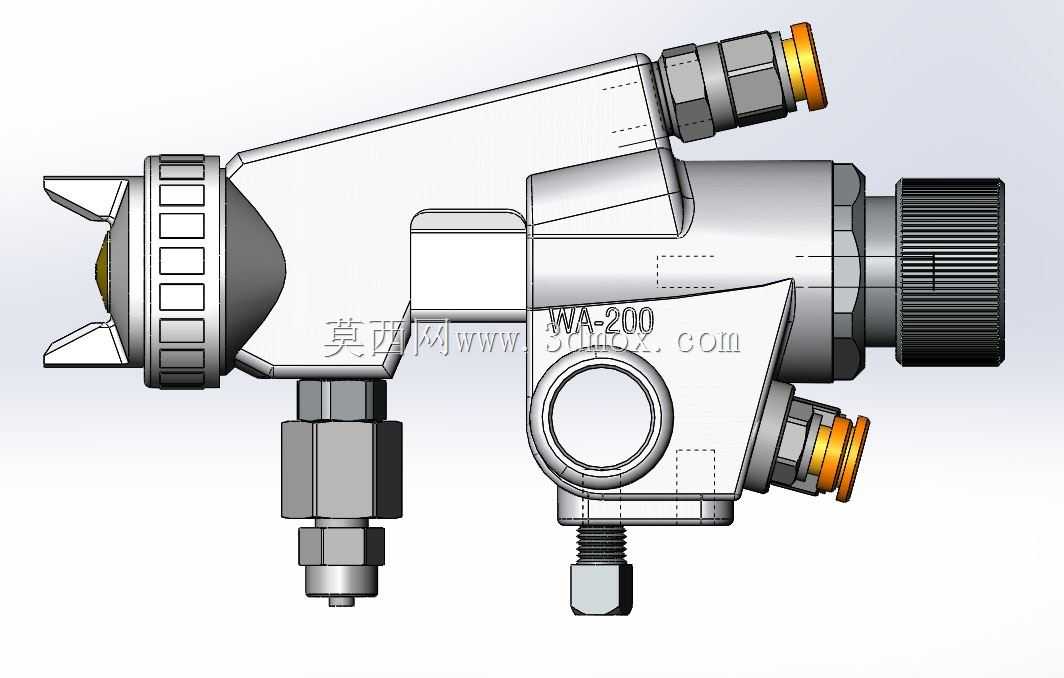

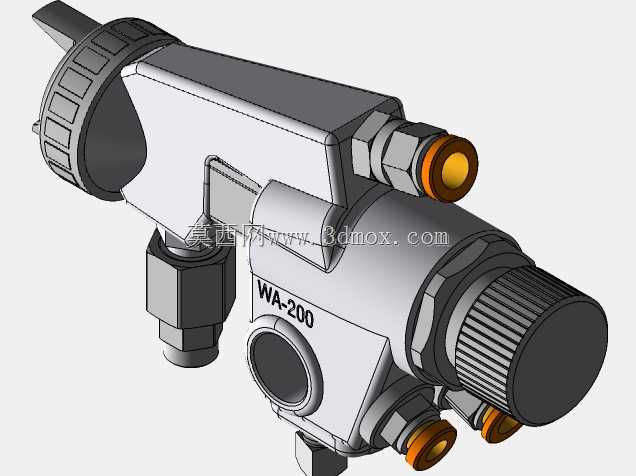

岩田WA-200自动空气喷涂枪结构设计

这款WA-200系列喷涂枪是面向工业涂装场景开发的自动空气雾化喷涂设备，目前广泛应用在家具木器涂装、汽车零部件面漆喷涂、五金工件表面防护层施工、塑胶外壳色漆喷涂等连续化生产工位，可适配溶剂型涂料、水性涂料等多种常见涂装介质，在自动化喷涂流水线、往复机配套喷涂、机器人末端喷涂作业中都有大量成熟应用。从结构设计来看，该枪采用分体式流体通路布局，枪身主体采用高强度铝合金一体加工成型，在保证结构强度的前提下尽可能控制整体重量，降低配套安装工位的负载负担。枪身侧面预留的三个流体接口分别对应压缩空气输入、涂料输入、雾化空气调节通路，接口处采用锥面密封结构，可耐受常规涂装作业的0.3-0.6MPa工作压力，避免长期作业出现介质渗漏问题。枪头位置的扇形雾化调节旋钮采用滚花纹理设计，现场操作人员无需额外工具即可手动调整雾化幅宽，适配不同尺寸工件的喷涂需求，旋钮内部设置多档位定位结构，调整后不会因为设备运行振动出现参数偏移。设计过程中充分考虑了安装适配性，枪身背部预留标准安装螺孔，可直接配套通用型喷枪支架、往复机安装法兰、机器人末端快换夹具，无需额外加工转接件即可完成工位部署，整体安装边界尺寸控制紧凑，在多枪并排布置的自动化喷涂工位中，可将相邻枪体的安装间距压缩至120mm以内，满足小工件密集排布的喷涂作业需求。流体通路内部采用圆弧过渡设计，没有直角存料死角，在换色清洗作业时可快速冲净通路内残留涂料，减少换色过程的溶剂消耗与清洗时间，枪嘴与撞针组件采用硬质合金材质加工，耐磨性能优异，可长期耐受含颗粒涂料的冲刷，延长易损件的更换周期。枪身侧面的涂料调节旋钮可精确控制出料量，配合尾部的雾化空气调节结构，可实现从精细面漆到厚浆型底漆的不同雾化效果适配，针对不同粘度的涂料都能获得均匀的涂膜厚度，减少涂装过程中的涂料反弹与过喷浪费。整体结构没有冗余的外露部件，枪身外表面做阳极氧化处理，日常作业中沾染的涂料可使用配套溶剂轻松擦拭清理，不会因为涂料长期附着腐蚀枪体表面，适合涂装车间多粉尘、多溶剂挥发的复杂作业环境长期使用。
