工业用复合板干燥机管路集成结构

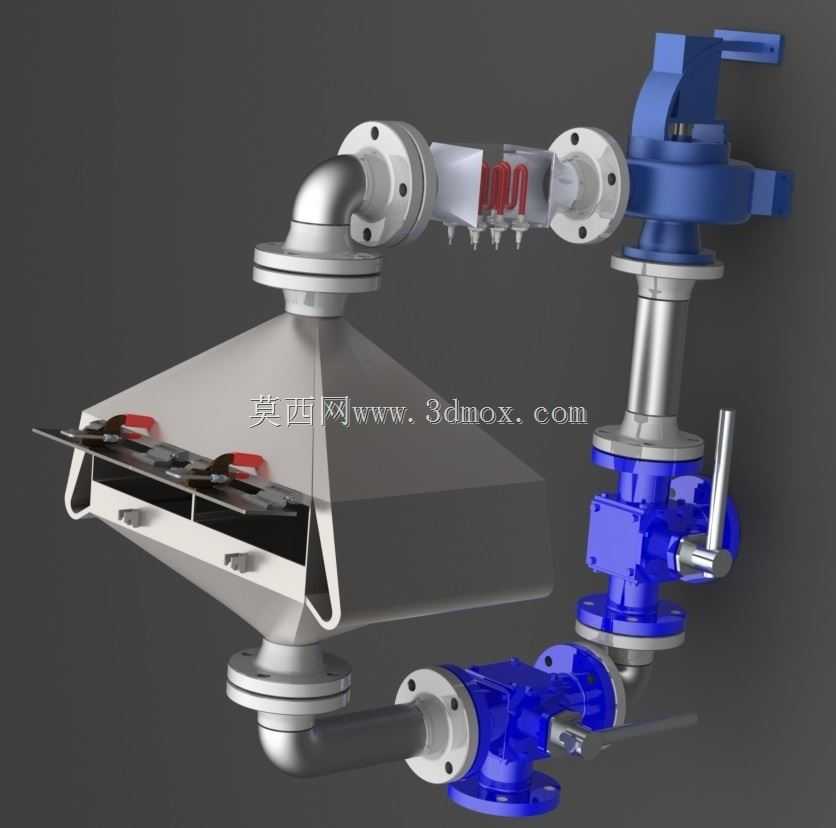

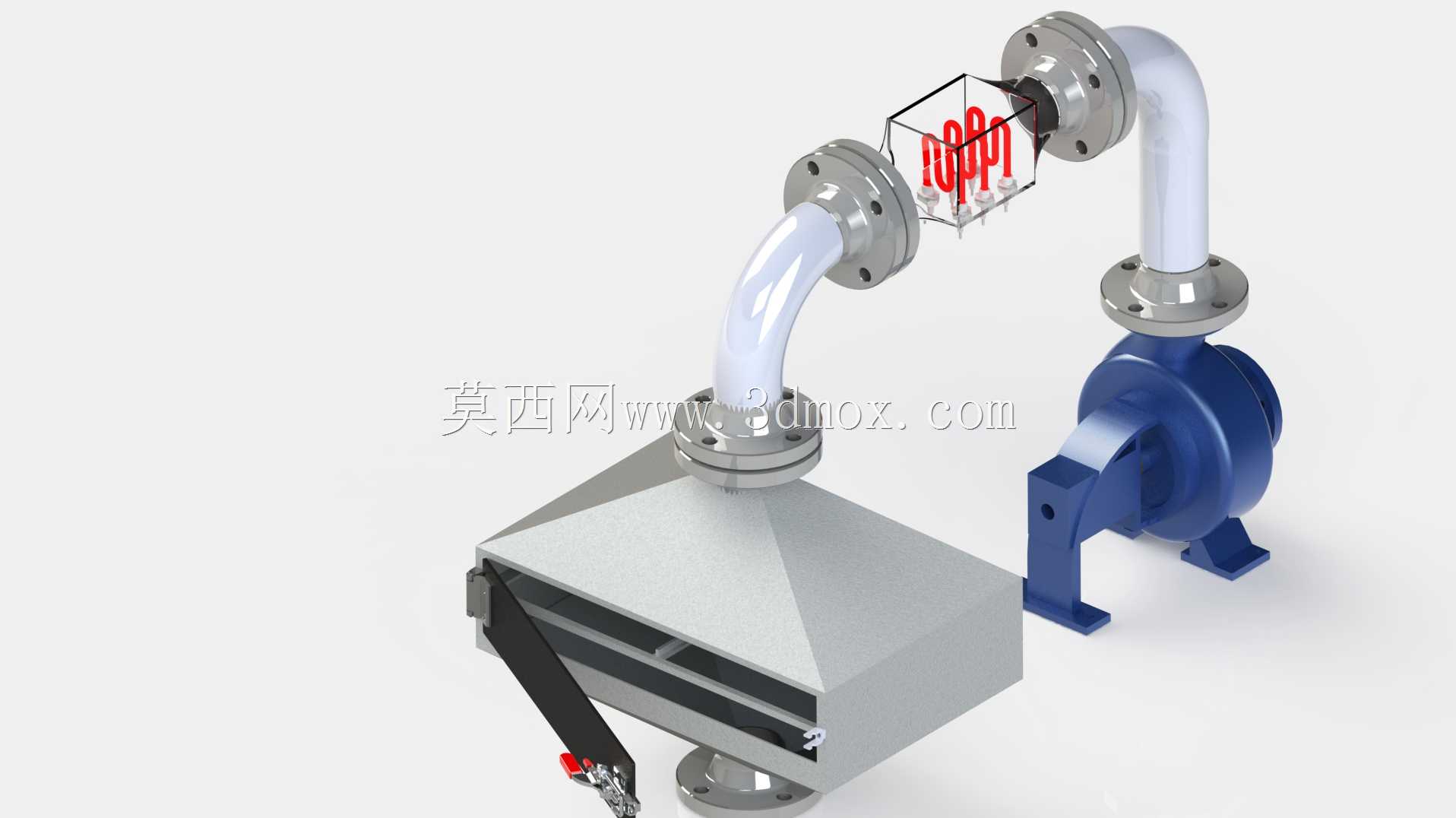

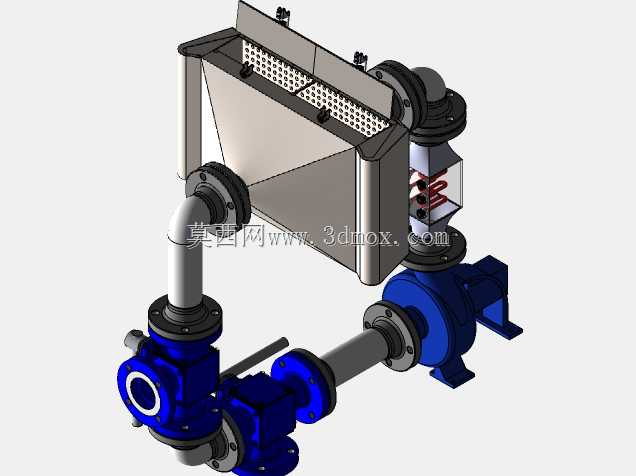

这套复合板干燥机的管路集成结构，主要面向化工、食品加工、建材复合材料生产等需要对板状复合基材进行连续干燥处理的产线场景，在实际生产中承担着干燥介质输送、流量调控、腔体均压布气的核心作用，是保障复合板干燥均匀性、生产连续性的关键结构单元。从设计思路来看，整体采用模块化集成布局，将进料管路、出料管路、多组调控阀门与干燥腔体的接口做了紧凑化排布，没有冗余的管路弯折，尽可能降低干燥介质（热风、惰性干燥气体等）在输送过程中的压损，同时兼顾了现场安装时的操作空间预留，阀门的手轮操作位置全部朝向运维侧，不需要额外搭设操作平台即可完成开度调节、日常启闭操作。干燥腔体采用棱台形下料/布气结构，这种结构一方面可以让进入腔体的干燥介质沿斜面均匀扩散到复合板的整个幅面，避免局部风速过高造成板材表层鼓包、局部风速过低导致干燥不彻底的问题，另一方面棱台结构的刚性优于等径方箱结构，在承受0.2-0.6MPa的介质工作压力时，不需要额外增设过多加强筋即可满足结构强度要求，能有效控制整体设备重量。管路连接全部采用标准法兰对接结构，法兰的密封面形式适配常规的耐温橡胶垫片或金属缠绕垫片，现场安装时不需要对管路做二次切割焊接，只要匹配对应通径的工艺管路即可完成对接，安装边界预留了足够的法兰螺栓操作空间，螺栓拆装时不会和相邻阀门、腔体结构发生干涉。管路上配置的多组截止类阀门，分别负责主路通断、支路流量调节、旁通泄压功能，阀门的安装高度全部控制在人体工程学适宜操作的1.1-1.5m区间，日常运维时不需要登高即可完成操作。在外形尺寸控制上，整个集成单元的横向、纵向安装尺寸适配常规幅宽1.2-1.8m的复合板产线安装空间，底部预留的管路接口可以直接对接车间的介质供应总管和尾气回收管路，不需要额外做变径转接。结构设计时还考虑了冷凝水排放的需求，管路全部设置了3°-5°的倾斜坡度，在管路最低位置预留了排液接口，避免干燥介质降温后产生的冷凝水积存于管路内，随介质冲入干燥腔体打湿复合板材，造成产品报废。整个结构的受力点全部集中在底部的管路支撑位置，现场安装时只需要在对应位置做预埋承重即可，不需要对干燥腔体额外做吊装承重设计，降低了现场安装的施工难度。
