索波特传动装置铸铁壳体结构

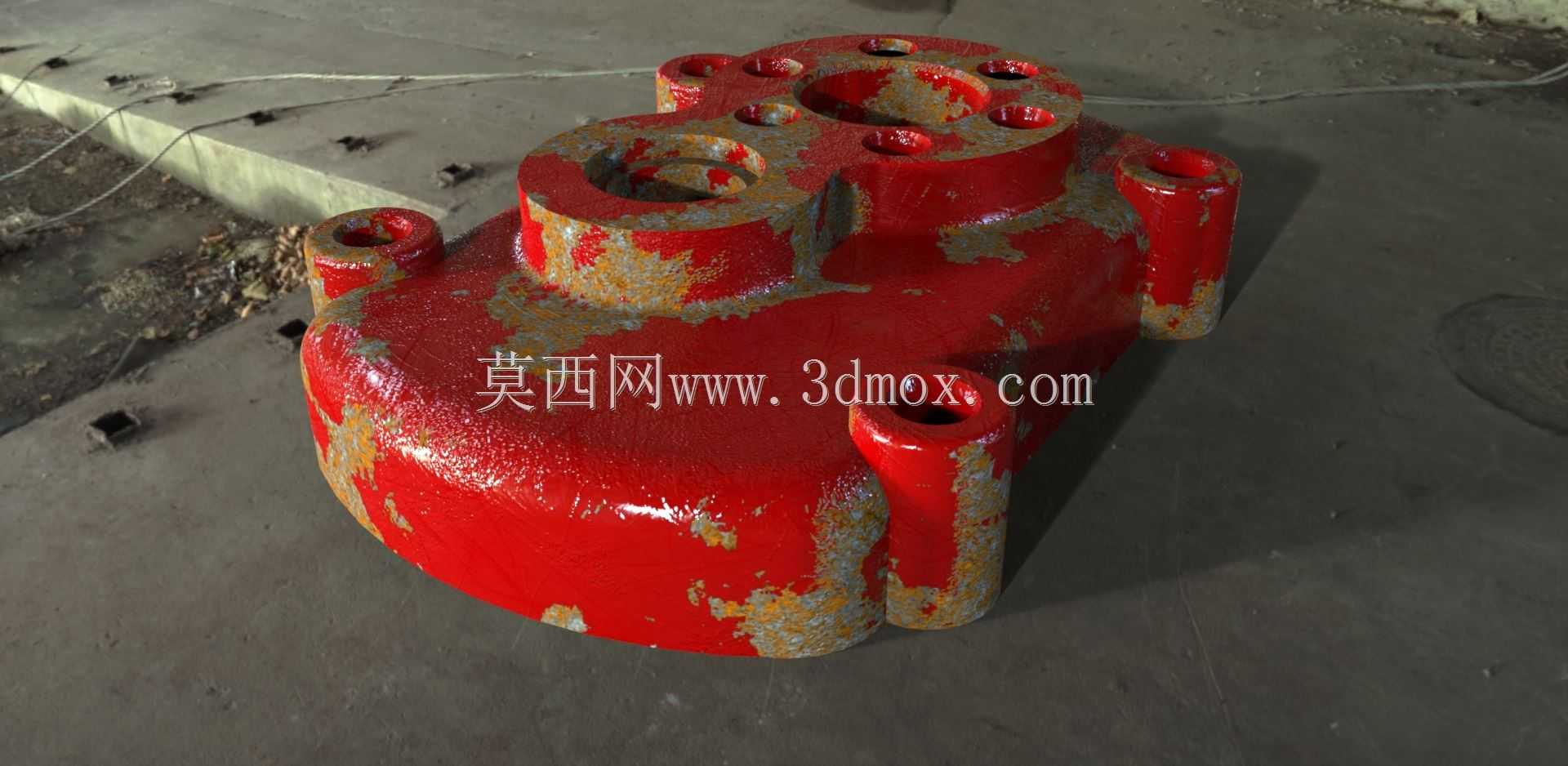

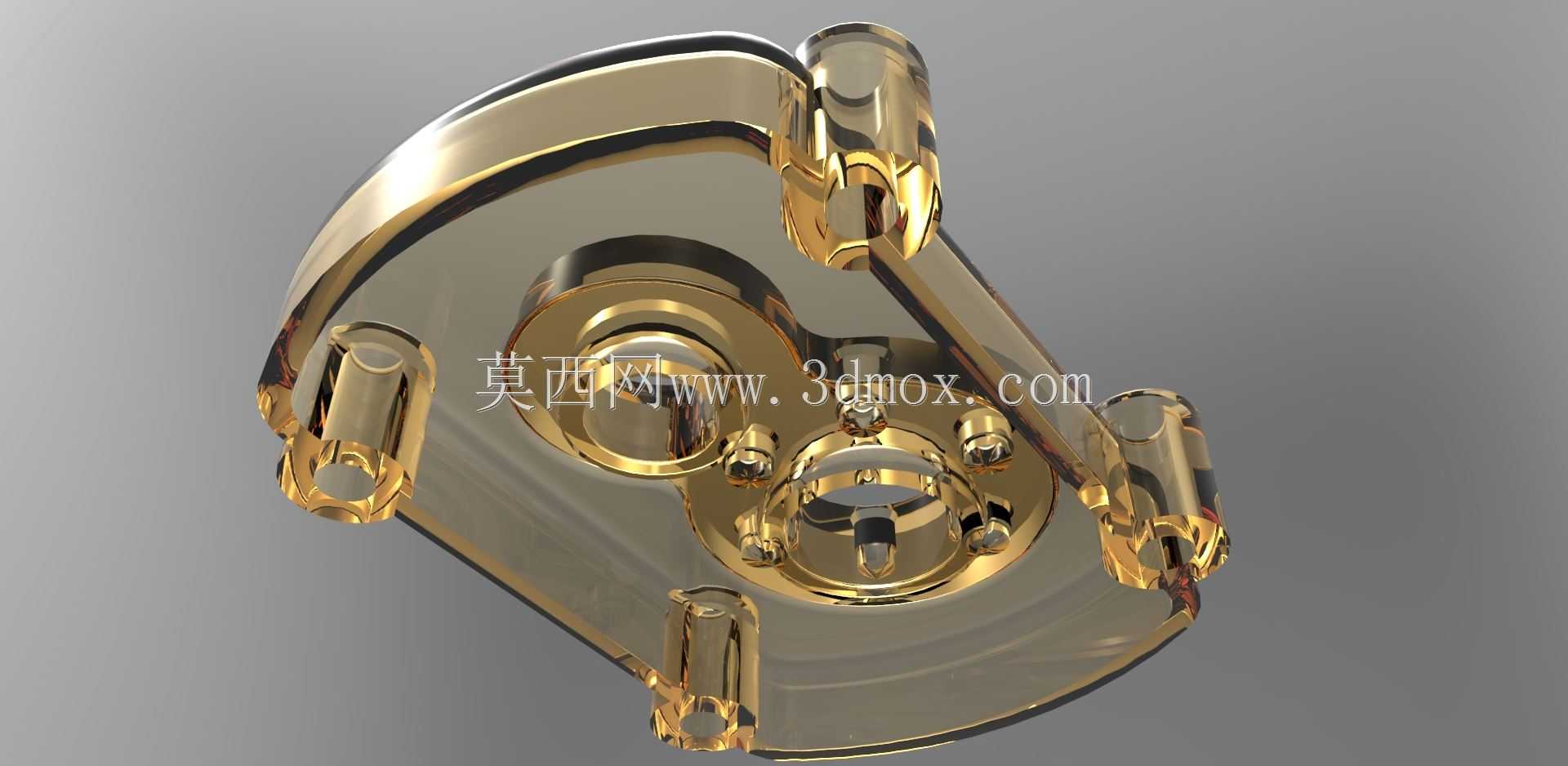

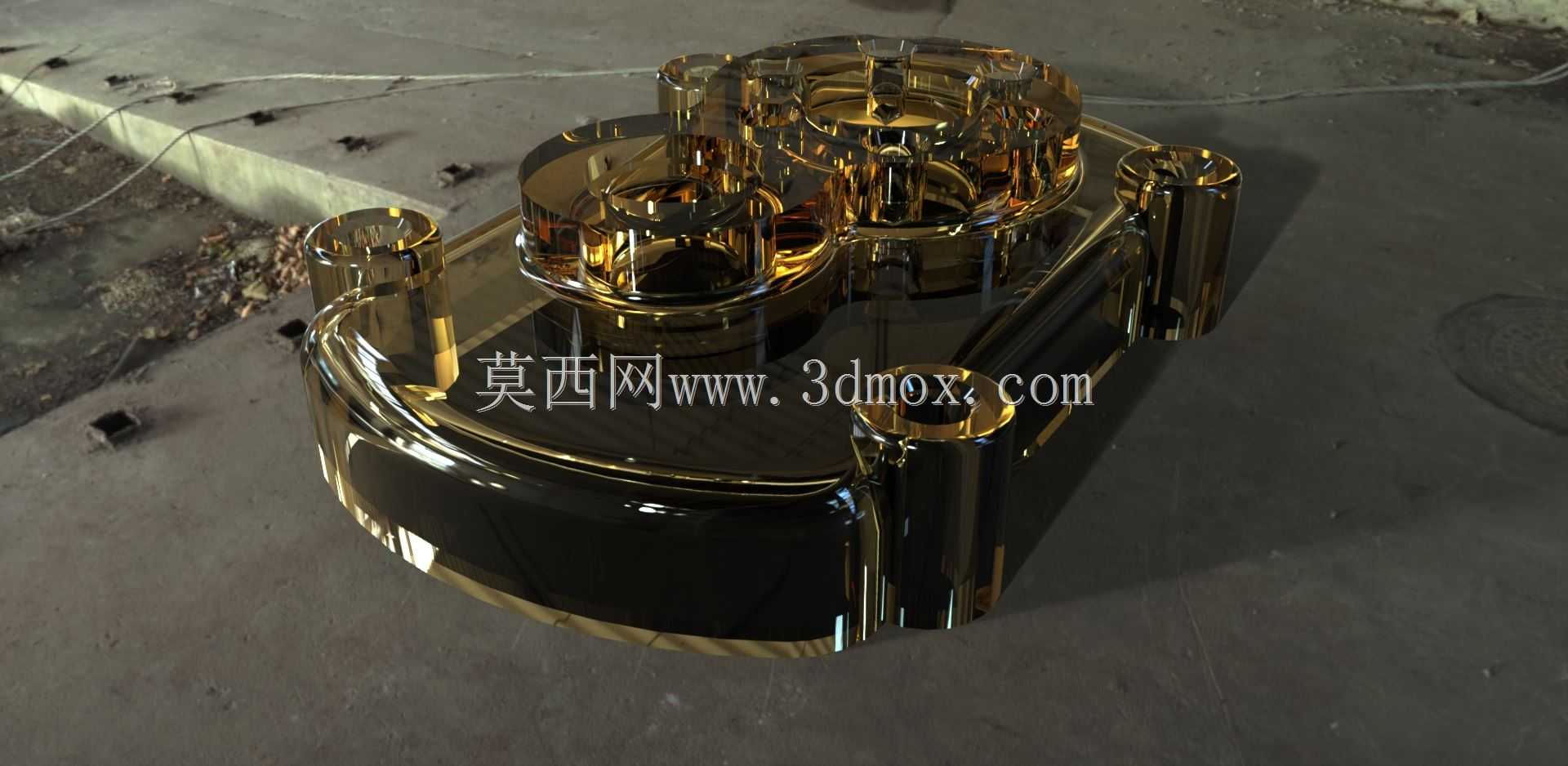

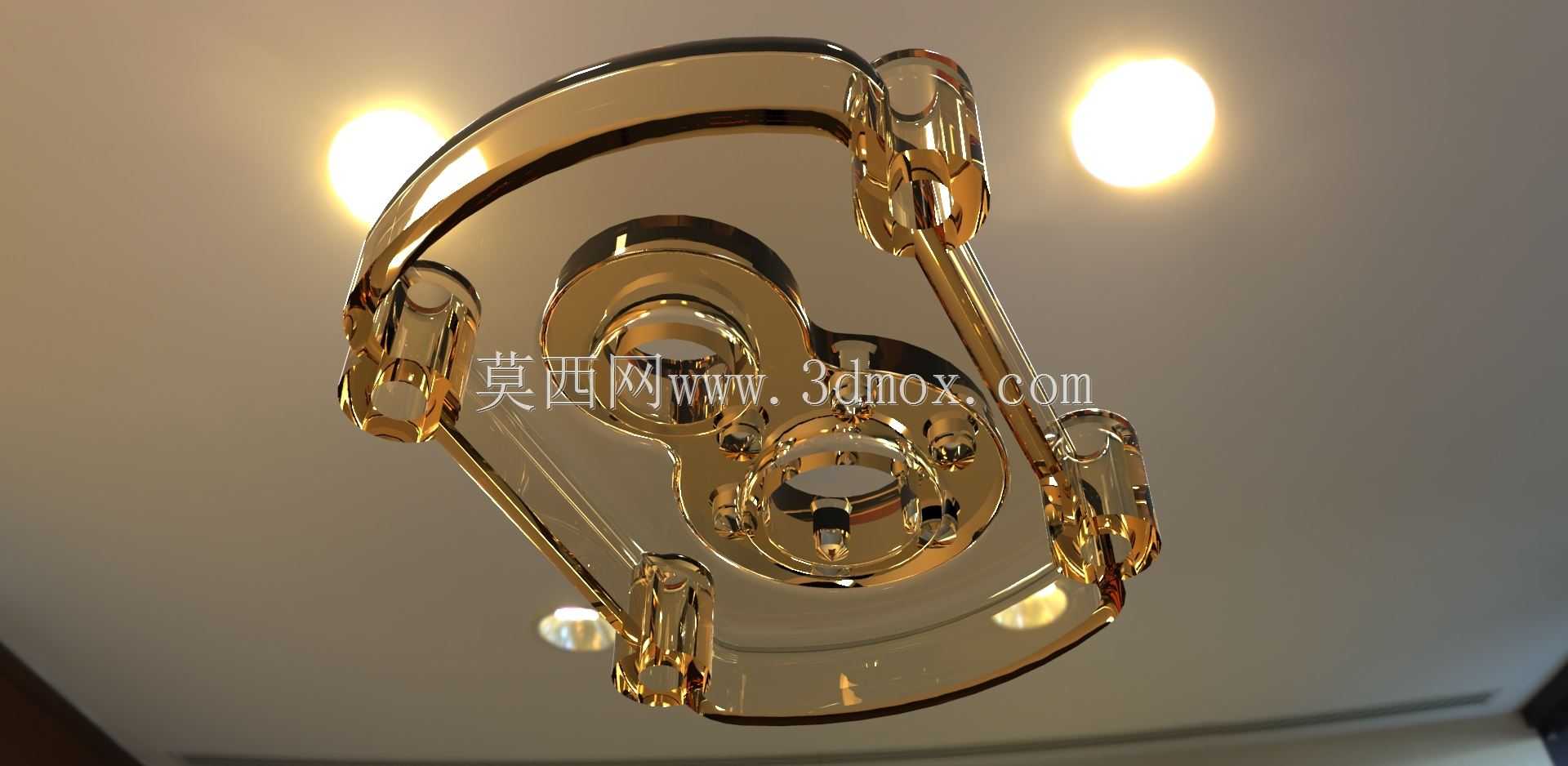

这类壳体结构多用于重载工况下的传动单元承载，常见于矿山输送、重型工程机械的动力传递端，作为传动齿轮、轴系组件的外部防护与安装基座，承担着容纳内部润滑介质、隔绝外界粉尘水汽侵入、为轴系提供精准安装定位的核心作用。从结构布局来看，壳体上部设置的多组同轴凸台，分别对应输入轴、中间传动轴、输出轴的轴承安装位，凸台端面的螺纹孔用于轴承端盖的紧固，保证轴承外圈的轴向定位精度，避免轴系运转过程中出现窜动。壳体侧面伸出的带孔柱状结构，为壳体与设备机架的安装固定支脚，支脚内孔为光孔设计，可配合高强度螺栓完成壳体与安装基面的刚性连接，安装时需保证支脚结合面与基面的平面度误差控制在合理范围，防止壳体受迫变形导致内部轴系同轴度超差，引发齿轮偏磨、轴承温升过快等问题。壳体采用圆弧过渡的异形腔体设计，一方面是为了适配内部齿轮副的回转包络空间，尽可能压缩无效腔体体积，减少润滑油的加注量，同时避免运转过程中润滑油出现过度搅动带来的功率损耗；另一方面圆弧曲面的结构形式相比直角棱边结构，能更好地分散铸造过程中的内应力，以及设备运行时的振动载荷，降低壳体应力集中开裂的风险。从设计逻辑上看，这类壳体的壁厚设计遵循等强度原则，轴承安装位、支脚连接位等载荷集中区域做了局部加厚处理，非承载区域的壁厚适当减薄，在保证整体结构刚性满足重载冲击要求的前提下，尽可能控制铸件的整体重量。壳体表面的涂装层一方面是为了提升铸件的防锈耐腐蚀能力，适应井下、露天作业等多尘潮湿的工况环境，另一方面涂装前的抛丸处理也能提前暴露铸件表面的砂眼、缩松等铸造缺陷，避免不合格零件流入装配环节。在建模过程中，需要重点保证各轴承安装孔的同轴度、孔位中心距公差，以及安装支脚结合面与轴承孔轴线的平行度要求，这些形位公差直接决定了后续内部传动组件的装配精度与运行寿命。
