SolidWorks中Autotrace图像转草图实操教程

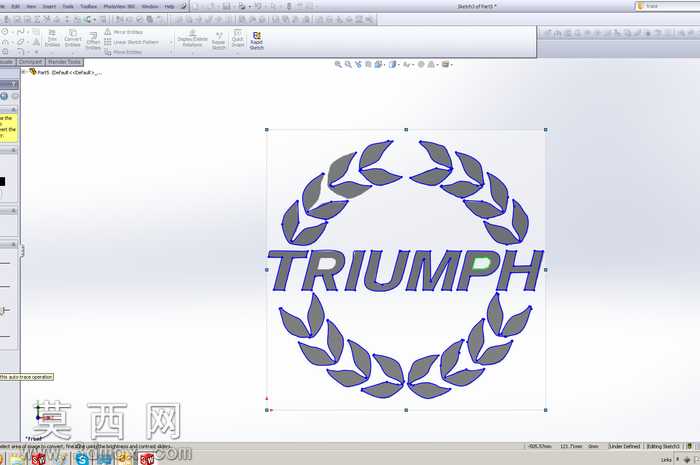

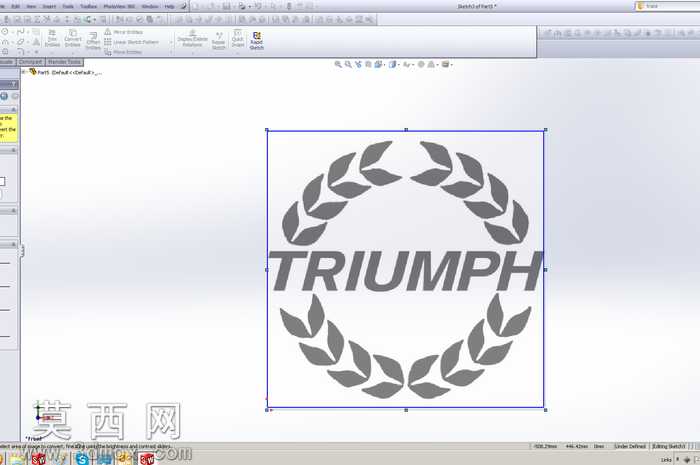

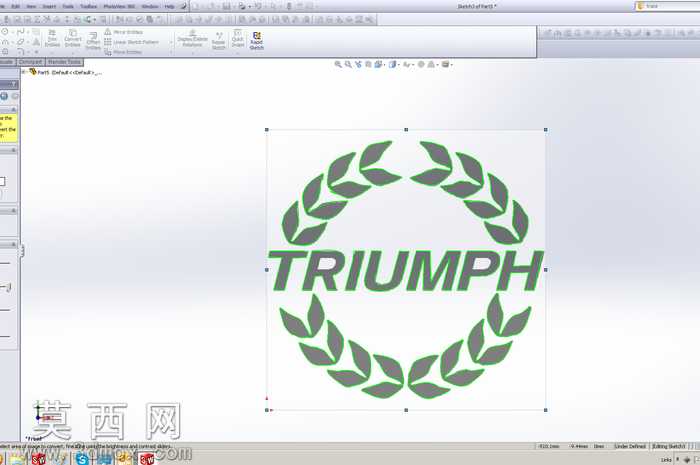

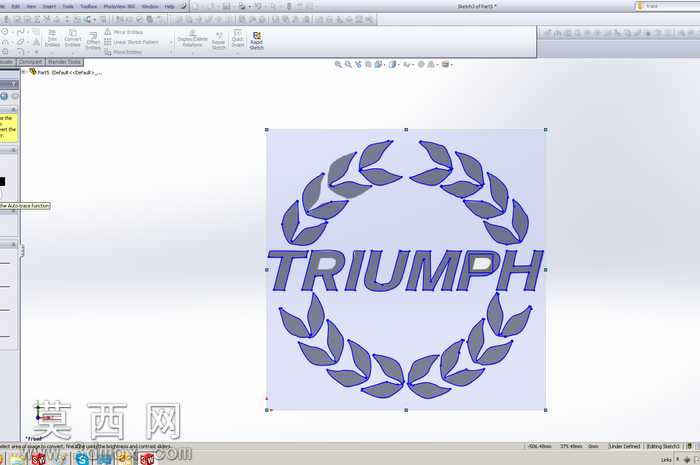

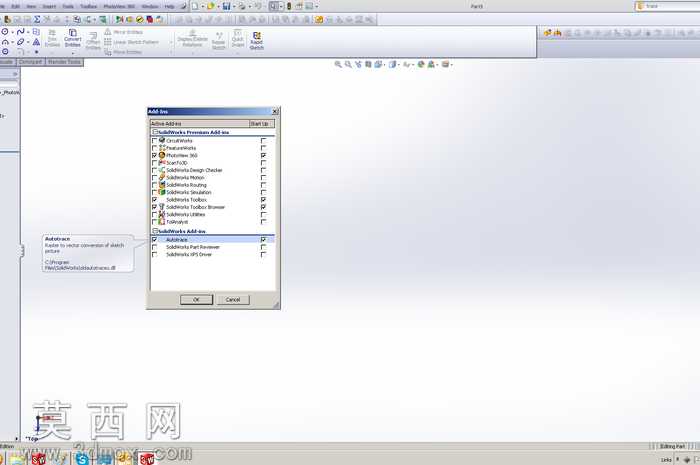

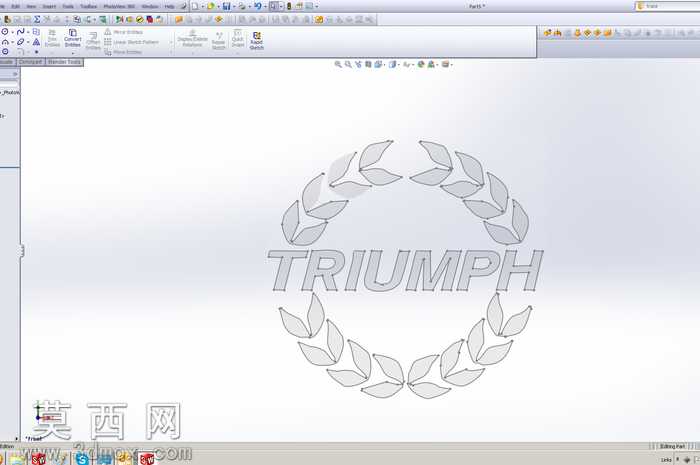

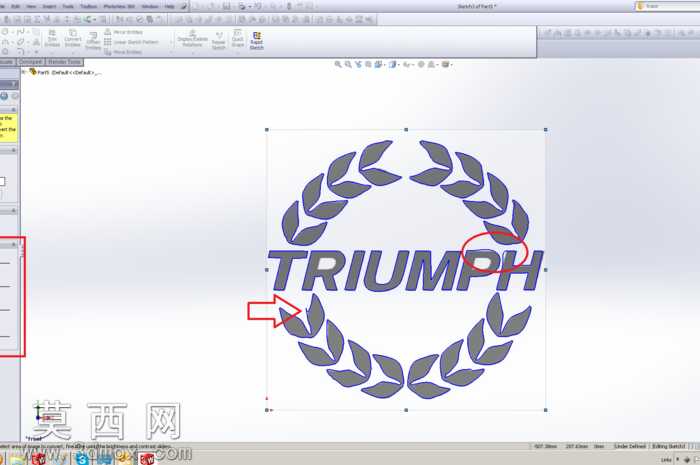

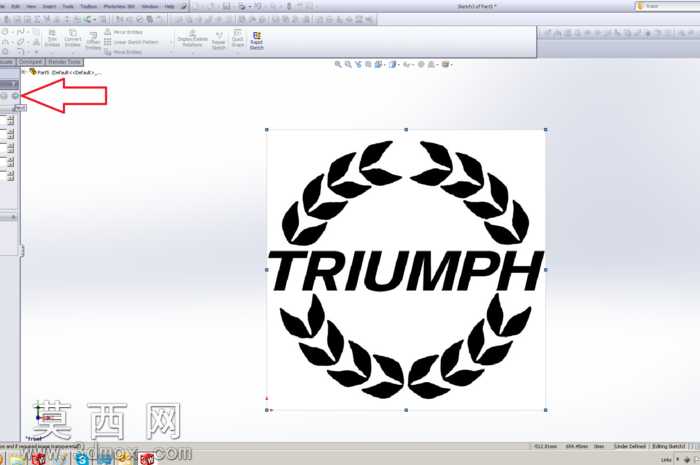

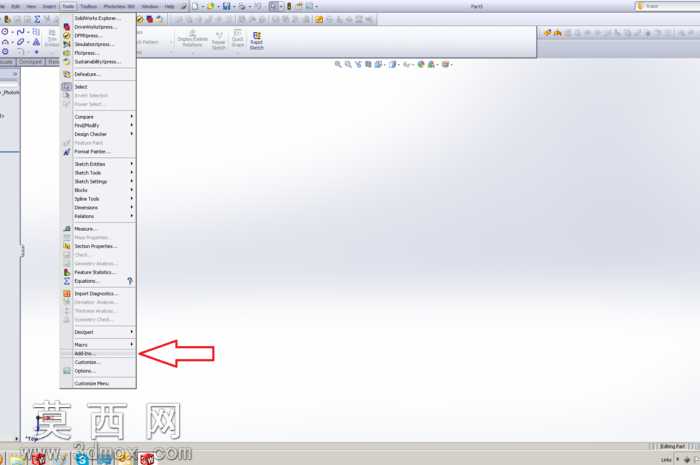

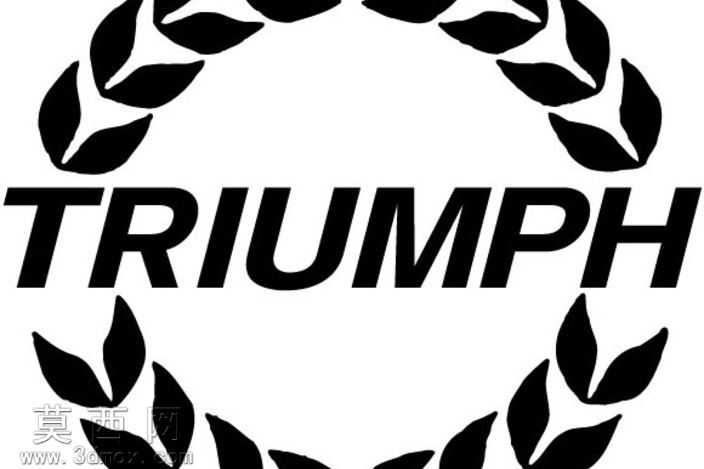

本次教程围绕SolidWorks软件内Autotrace功能的实操应用展开，核心是演示如何将平面位图图像快速转换为可编辑的三维建模草图实体，解决传统手动描图效率低、轮廓误差大的建模痛点。首先需要准备清晰度足够、轮廓边界对比明显的源图像，本次演示选用的是带有月桂叶环与TRIUMPH字样的品牌标识图，这类带有清晰闭合轮廓、色彩边界分明的素材，能最大化发挥Autotrace的自动识别优势。操作前期需要提前在SolidWorks插件管理中启用Autotrace功能，确保插件加载完成后再进入草图绘制环境，选择前视基准面作为草图承载平面，通过插入图片命令将目标位图导入草图环境，调整图片的缩放比例与摆放位置，保证图像的核心轮廓区域完整落在草图绘制范围内，同时可以通过调整图片透明度参数，让后续自动识别生成的草图线条与原图轮廓的对照更清晰。完成图片导入定位后，启动Autotrace追踪命令，首先通过选取工具点选图像内需要识别的轮廓区域，软件会自动根据色彩差值识别选区的边界线条，此时可以调整识别敏感度参数：敏感度过高会生成大量细碎的冗余线条，增加后续草图整理的工作量；敏感度过低则会丢失轮廓的细节特征，比如本次演示中月桂叶的叶片边缘锯齿、字母的转角细节都需要通过微调敏感度参数来保证识别精度。完成初步识别后，软件会自动生成矢量草图线条，此时需要对生成的草图进行规整处理：删除识别过程中产生的孤立碎线、重复线段，对未完全闭合的轮廓端点添加重合约束，对圆弧、直线段添加对应的几何约束，避免后续特征建模时出现草图开环、约束冲突的问题。针对标识类图像的文字部分，自动识别生成的线条往往会存在字体轮廓变形的问题，可以在自动识别的基础上，通过草图绘制工具对文字轮廓进行微调修正，保证字样的比例协调、边缘顺滑。待所有草图轮廓修整完成、完全定义后，就可以基于生成的草图进行后续的凸台拉伸、切除等特征操作，将平面图像快速转化为三维实体模型。整个Autotrace功能的应用流程，能够大幅降低复杂轮廓草图的绘制耗时，尤其适合品牌标识、艺术纹样、复杂截面轮廓类零件的快速建模，通过合理调整识别参数配合后期草图修整，能够在保证建模精度的前提下，将传统手动描图数小时的工作量压缩至十几分钟完成，有效提升异形轮廓类零件的三维建模效率。
