工业用压力检测过程仪表三维建模作品

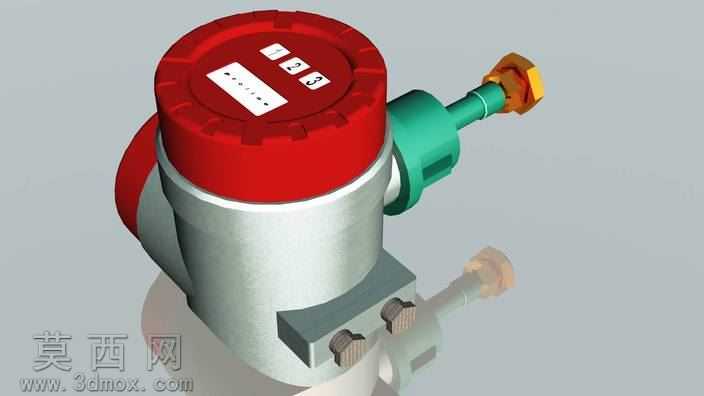

本作品为工业过程检测类仪表的三维建模成果，建模阶段依托参数化三维设计软件完成全结构的1:1还原，首先梳理仪表的整体构成逻辑，将模型拆分为表头显示模块、主体承压腔体、侧方接线端口、底部工艺连接端四个核心部分，逐部分绘制草绘截面后通过拉伸、旋转、倒角等基础特征命令搭建基础实体框架。在细节结构处理上，针对表头顶部的红色端盖，精准还原其表面的数字标识区域、状态指示点位的凹凸结构，还原端盖边缘的防滑齿状纹理，保证外观辨识度；主体金属腔体部分，通过拔模特征处理腔体侧壁的锥度，还原铸造壳体的自然过渡形态，同时还原腔体侧面的两个接线固定端子的六角结构、端子表面的防滑纹路细节；侧方的接线端口部分，分别构建绿色的绝缘防护套、金属锁紧接头、端部的六角锁紧螺母，还原接头处的阶梯轴结构与密封槽位；底部的工艺连接端，还原外螺纹连接结构与端部的密封面形态，保证结构符合工业仪表的实际安装逻辑。材质与渲染阶段，针对不同部件匹配对应材质属性：表头端盖采用哑光红色工程塑料材质，调整粗糙度参数还原塑料表面的细腻磨砂质感；主体腔体采用铸铝金属材质，添加轻微的颗粒质感与低反射属性，还原工业铸铝件的哑光金属质感；侧方绝缘套采用亮面绿色硬质塑料材质，适当提高高光强度凸显塑料的光滑特性；金属接头与螺母采用镀锌金属材质，提高反射强度与金属光泽度，还原镀锌件的亮面金属效果。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部的死黑区域，添加柔和的地面阴影增强模型的立体感，同时适当调整环境光遮蔽参数，凸显各部件衔接处的结构层次。整个建模过程严格遵循工业仪表的实际设计规范，所有结构尺寸比例符合真实产品的设计逻辑，既保证了外观的高度还原，也保留了各部件的装配结构关系，可用于工业场景展示、设备装配模拟、教学演示等多种场景，模型细节完整，结构清晰，无多余几何特征，布线规整，可支持后续的结构拆解、工程图导出等拓展应用。
