气动冲击工具配套连接适配轴结构

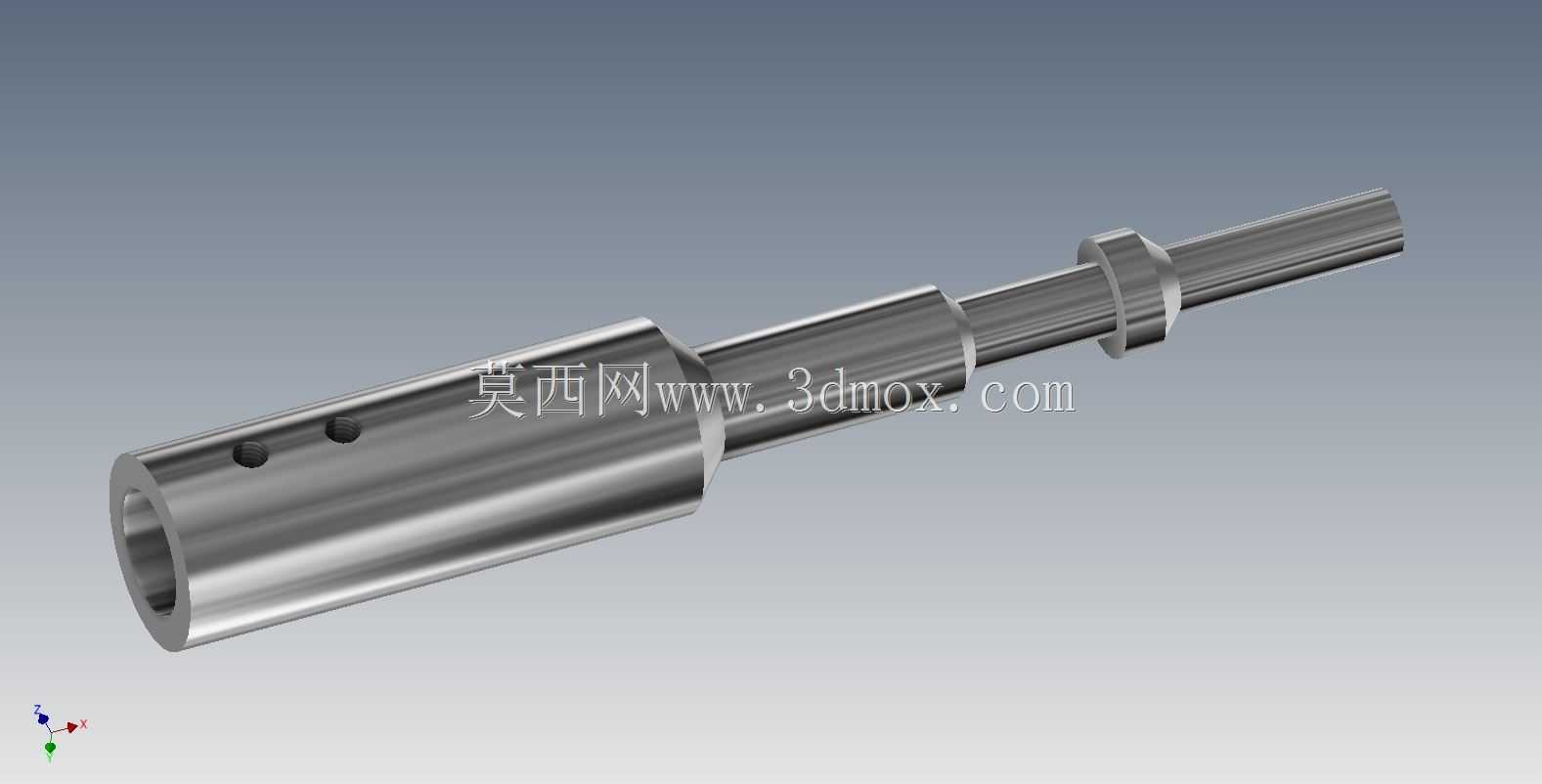

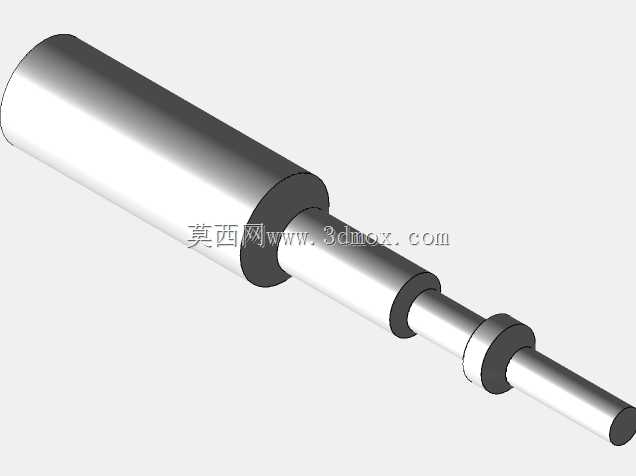

在气动工具的现场作业场景里，不同规格的空气锤输出端与作业端头的尺寸匹配问题，一直是一线装配、铆接、小范围凿除作业中常遇到的痛点，这款适配轴结构正是为解决这类跨规格连接需求设计的。从结构设计逻辑来看，整体采用阶梯轴布局，大直径端为内孔套接结构，孔壁预留两个径向定位孔，可通过紧定螺钉实现与空气锤输出主轴的周向与轴向锁止，避免作业过程中出现连接松脱、扭矩传递失效的问题，套接段的壁厚经过受力校核，能够承受空气锤高频往复冲击产生的交变载荷，不会出现端部开裂、变形的情况。中间段设置的轴肩结构，一方面作为安装定位基准，在套接到位后与空气锤输出端面贴合，控制轴向安装尺寸，另一方面也能在冲击载荷传递过程中分散应力，避免轴径突变位置出现应力集中导致的断裂。小直径输出端为光轴结构，可适配不同规格的快换式作业端头，比如小型铆接头、凿毛头、冲头，无需额外加工转接结构，直接插入对应端头的连接孔即可完成装配，适配不同作业场景的端头更换需求。从安装边界来看，大直径套接端的内孔尺寸匹配常规中型空气锤的输出轴径，整体轴向长度控制在合理范围，不会因为加装适配器导致工具整体长度过长影响操作灵活性，各段轴径的过渡位置均采用小圆弧倒角处理，既降低了加工过程中的应力残留，也能避免装配时刮伤操作人员手部、刮损配套工具的配合面。在实际使用中，这类适配器可以让同一台空气锤适配更多规格的作业端头，减少现场需要配备的气动工具数量，降低工具采购与管理成本，同时连接结构的刚性足够，不会因为加装适配结构导致冲击能量传递出现过多损耗，保证作业效率与直接安装原配端头的状态基本一致。设计过程中针对高频冲击的工况，对各段的同轴度做了严格控制，避免高速往复运动时出现径向跳动，既降低作业过程中的震动噪音，也能延长适配器与配套端头的使用寿命，减少易损件的更换频率。
