卧式液压起重千斤顶三维设计作品

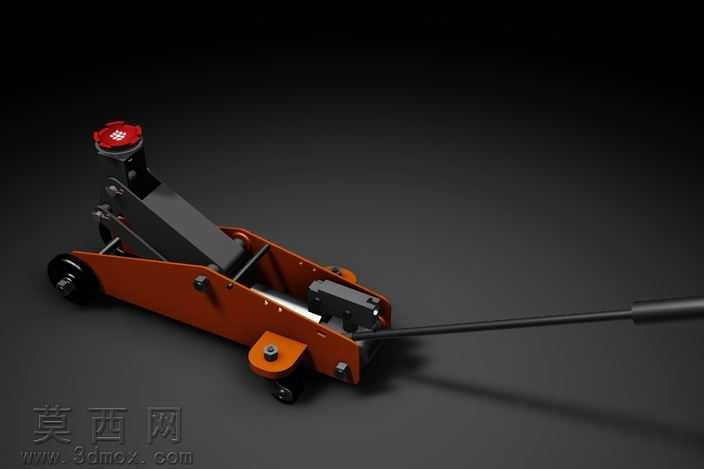

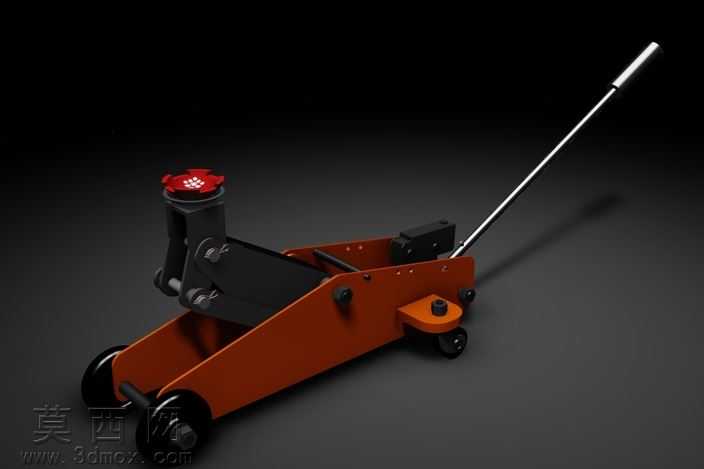

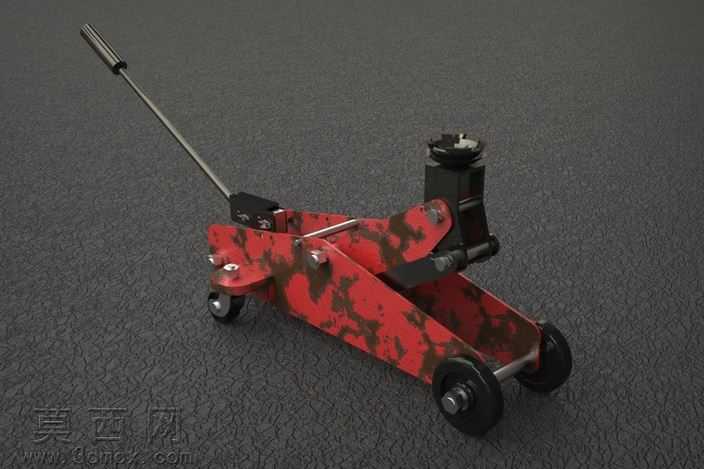

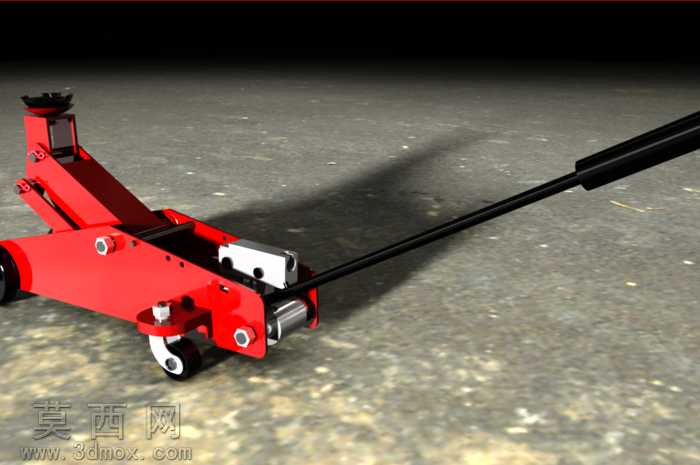

本作品为卧式液压千斤顶的三维建模设计成果，建模阶段依托三维设计软件完成全参数化特征构建，首先对千斤顶的整体功能逻辑进行拆解，区分承重主体、液压驱动单元、操作压杆、行走滚轮、顶部承托座五大核心模块，逐一对单个零件进行草图绘制、特征拉伸、倒角、装配约束等操作，确保所有零件的装配公差符合机械设计规范，不存在干涉错位问题。渲染阶段采用写实工业渲染流程，为不同部件匹配对应物理材质：主体承重架采用橘红色磨砂金属漆材质，还原汽修类起重工具的经典工业涂装质感，表面添加细微的使用磨损纹理提升真实度；液压油缸、操作压杆采用镀铬亮面金属材质，模拟金属构件抛光后的高反光特性，精准还原金属表面的环境反射效果；底部行走滚轮采用黑色硬质橡胶材质，添加橡胶特有的细微颗粒纹理与哑光漫反射属性，区分橡胶与金属部件的质感差异；顶部承托座添加红色防滑橡胶垫，表面压制防滑格纹，还原真实产品的防滑设计细节。结构设计上完整还原卧式液压千斤顶的工作逻辑：长操作压杆通过铰接结构与液压泵体连接，可绕铰接轴转动实现压油动作，驱动内部柱塞完成顶升作业；主体架前端设置两个定向滚轮、后端设置一个万向滚轮，方便设备在平整地面快速移动移位；顶部承托座可小幅度角度偏转，适配车辆底盘不同角度的承托接触面，避免顶升过程中出现滑脱风险。设计过程中重点优化了液压油路的布局合理性，将油路内置在主体架内部，既减少外部管路的磕碰损坏风险，也让整体外观更加简洁规整；同时对承重臂的受力结构进行加强，在承重臂弯折处添加加强筋结构，提升大吨位顶升作业时的结构强度，避免长期承重出现结构形变。整体模型布线规整，所有可活动部件均保留正确的运动自由度约束，可直接用于运动仿真演示、产品宣传渲染图制作、汽修教学演示等多个场景，材质参数可直接复用至同类液压起重工具的建模渲染工作中，大幅提升同类产品的三维设计效率。
