双沉头槽式M-LOK导轨安装锁紧参考件

日常做战术附件适配、工装导轨改装的结构设计时，M-LOK规格的安装接口是绕不开的基准件，这类参考件的核心作用是给外设挂载提供统一的安装定位基准，不管是加装战术灯、激光指示器还是前握把，都需要靠这类锁紧件完成附件与导轨本体的无间隙固定，避免射击振动或者设备运行时出现附件移位、精度偏移的问题。

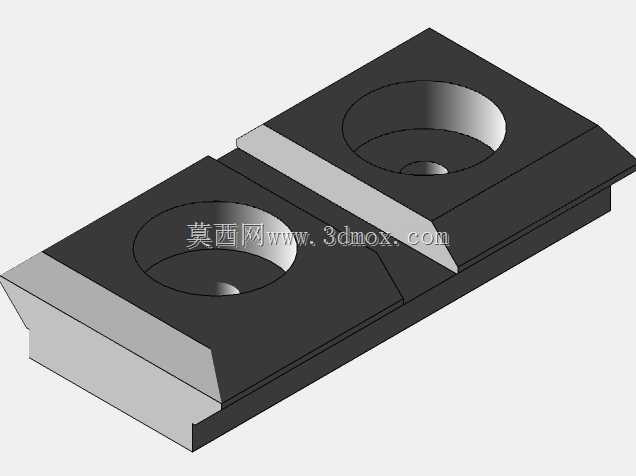

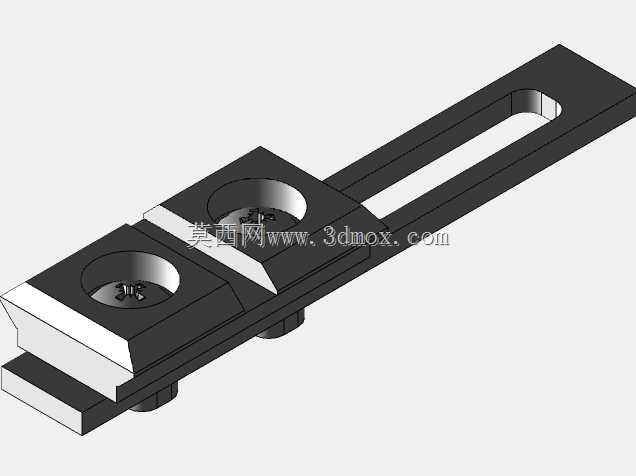

这次的参考件采用双沉头安装孔的对称布局，两个沉孔的锥面角度完全匹配标准M-LOK锁紧螺母的压紧面，安装时T型螺母从导轨滑槽背面卡入，螺丝从附件侧穿过沉孔锁紧后，锥面会自动引导螺母摆正，让整个锁紧件的底面完全贴平导轨的安装平面，不会出现单侧翘起的虚装问题。零件主体的侧边做了和M-LOK滑槽匹配的定位凸台，凸台的宽度公差控制在0.05mm以内，插入滑槽后不会出现左右旷量，安装时不需要反复调整对齐，直接推到指定位置就能锁紧，能大幅减少现场装配的调整时间。

从结构设计的角度来说，这类参考件的逆向建模核心是抓准安装边界的尺寸：首先是两个安装孔的中心距，必须严格匹配M-LOK标准的孔位间距，差0.1mm就会出现螺丝无法穿入或者锁紧后凸台卡滞滑槽的问题；其次是底部定位凸台的高度，要刚好适配导轨滑槽的深度，凸台过高会导致零件底面无法贴平导轨，锁紧后会出现应力集中，长时间受振动容易出现零件断裂，凸台过低则会导致定位失效，附件受侧向力时会出现偏转。零件的沉孔深度也做了适配，锁紧后螺丝头部完全沉入沉孔内，不会突出零件上表面，避免和挂载的附件底部出现干涉，保证附件安装面能完全贴合零件上表面，保证挂载的稳定性。

在实际应用场景里，这类参考件不仅可以用于战术导轨的附件改装，也可以作为工业铝型材框架上的轻型附件安装基准，比如在铝型材框架上加装传感器、小型走线槽、操作按钮盒的时候，只要型材滑槽规格和M-LOK的滑槽尺寸接近，就能用这类锁紧件完成免打孔安装，不需要在型材上额外钻孔攻丝，调整安装位置时只需要松开螺丝就能沿着滑槽滑动调整，适配多品种小批量的工装改型需求。建模的时候特意把零件的棱边都做了0.2mm的倒角处理，既避免安装时锐边划伤操作人员，也能减少零件插入滑槽时的卡滞风险，零件的整体厚度控制在标准M-LOK配件的通用厚度范围内，和市面上绝大多数合规的M-LOK挂载附件都能兼容，不需要额外做适配修改就能直接用于装配验证。
