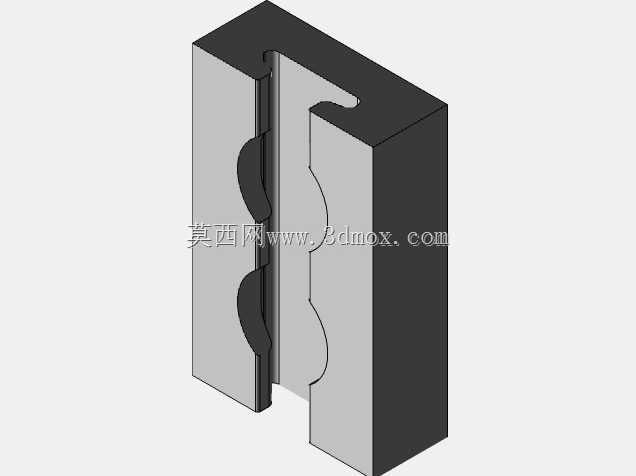

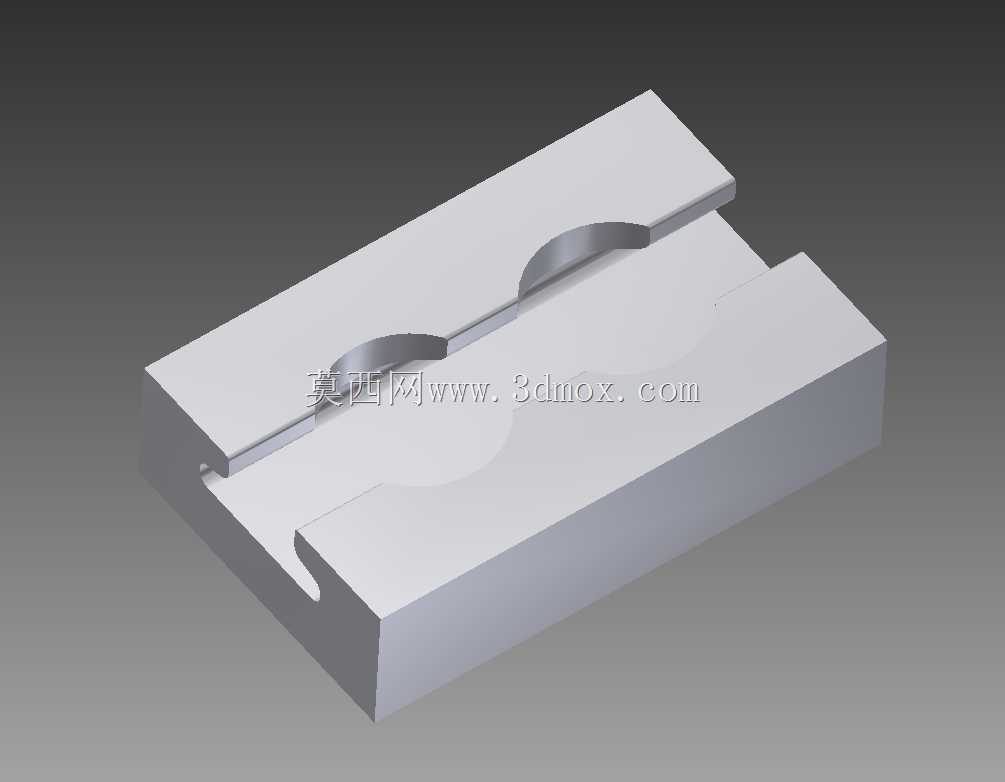

在自动化生产线的直线往复运动工位、精密检测设备的位移导向单元、小型数控设备的进给轴系中,这类双孔段导轨结构件承担着核心的运动导向与载荷承载作用,区别于常规全通槽导轨,双孔段的结构设计专门适配需要在行程中段设置定位卡点、辅助支撑或者行程限位触发的应用场景,能在不额外加装外置限位块的前提下,通过自身结构实现行程分段的功能需求。从结构设计逻辑来看,该导轨件采用矩形基体作为主体承载结构,基体的上下平面平行度公差控制在IT7级范围内,保证安装后与安装基面的贴合度,避免因安装面翘曲导致的运动卡滞问题;基体上开设的通槽作为滑块的运动导向槽,槽壁的表面粗糙度控制在Ra1.6以内,降低滑块运动时的摩擦阻力,减少长期运行后的磨损量。双孔段的弧形槽结构设置在导向槽的中段位置,两个弧形槽的中心距与配套滑块上的定位凸台尺寸严格匹配,当滑块运行至该段位置时,凸台可嵌入弧形槽内实现临时定位,适用于需要在行程中间位置完成工件装配、检测停留等工序的设备,省去了额外的定位销、阻挡气缸等附件,简化了设备整体结构。从安装边界来看,该导轨件的基体侧边预留有标准安装孔位,孔位间距符合通用直线导轨的安装尺寸规范,可直接替换同规格的常规导轨,不需要对设备安装基面做二次加工改型;导轨的短截面尺寸经过严格校核,所有尺寸均以公差中心为基准进行建模,在实际加工生产时可直接作为工艺尺寸参考,避免因尺寸偏差导致的装配干涉问题。在实际选型应用中,这类双孔段导轨更适合轻载、中低速的往复运动场景,比如电子元器件的组装工位、小型包装设备的推料机构、实验室自动化采样设备的位移平台,其自身集成的分段定位结构能有效减少设备的附属零件数量,降低整体装配难度,同时减少外置零件带来的累计误差,提升设备运行的稳定性。建模过程中对导向槽与弧形孔段的衔接位置做了圆角过渡处理,避免滑块经过衔接位置时出现卡顿、撞击的问题,过渡圆角的半径与滑块端部的倒角尺寸匹配,保证运动过程的顺滑性;基体的棱边均做了去毛刺倒角处理,符合机械加工的安全规范,也避免安装过程中锐边划伤操作人员。
