导轨式模块化服务器单元结构设计

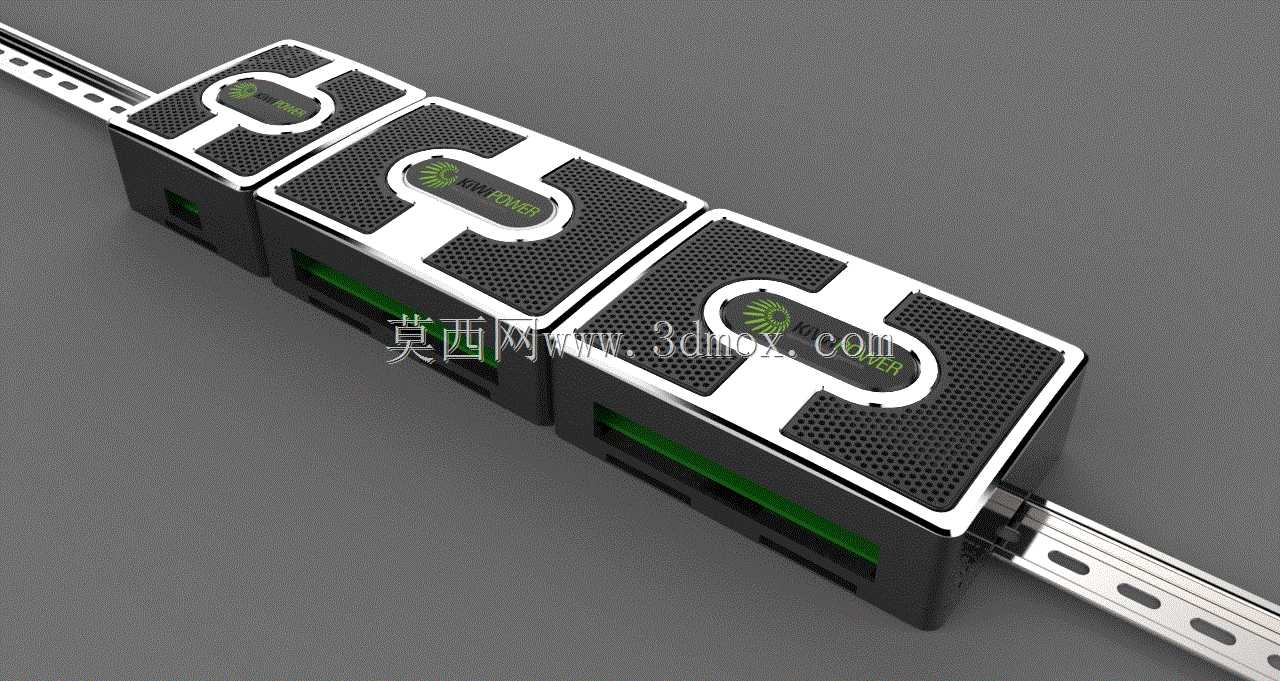

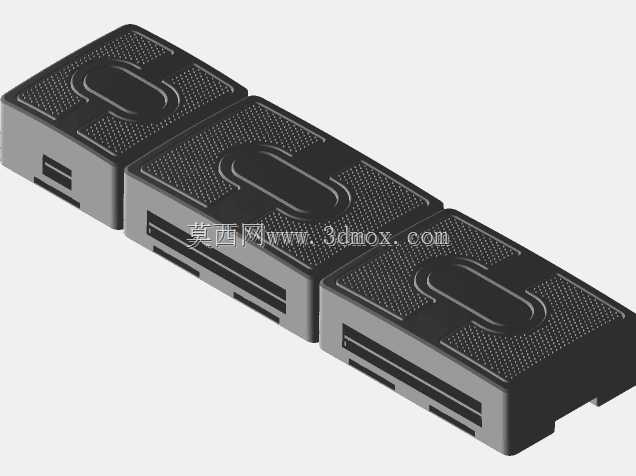

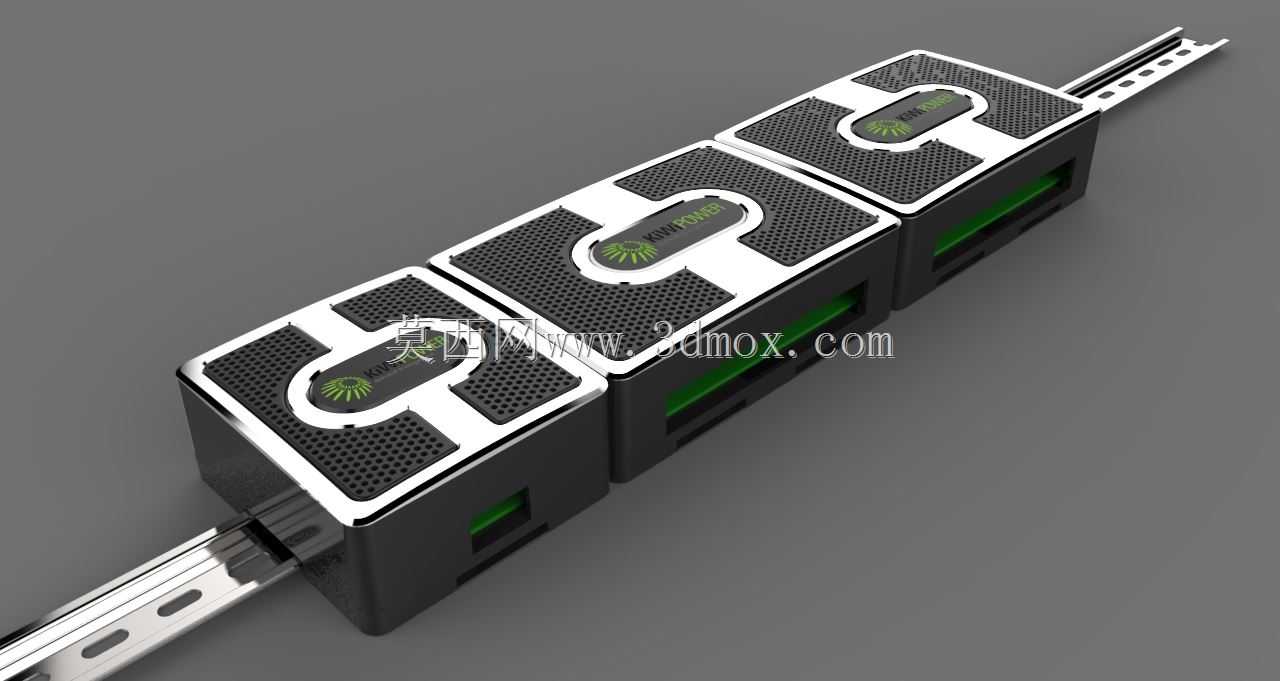

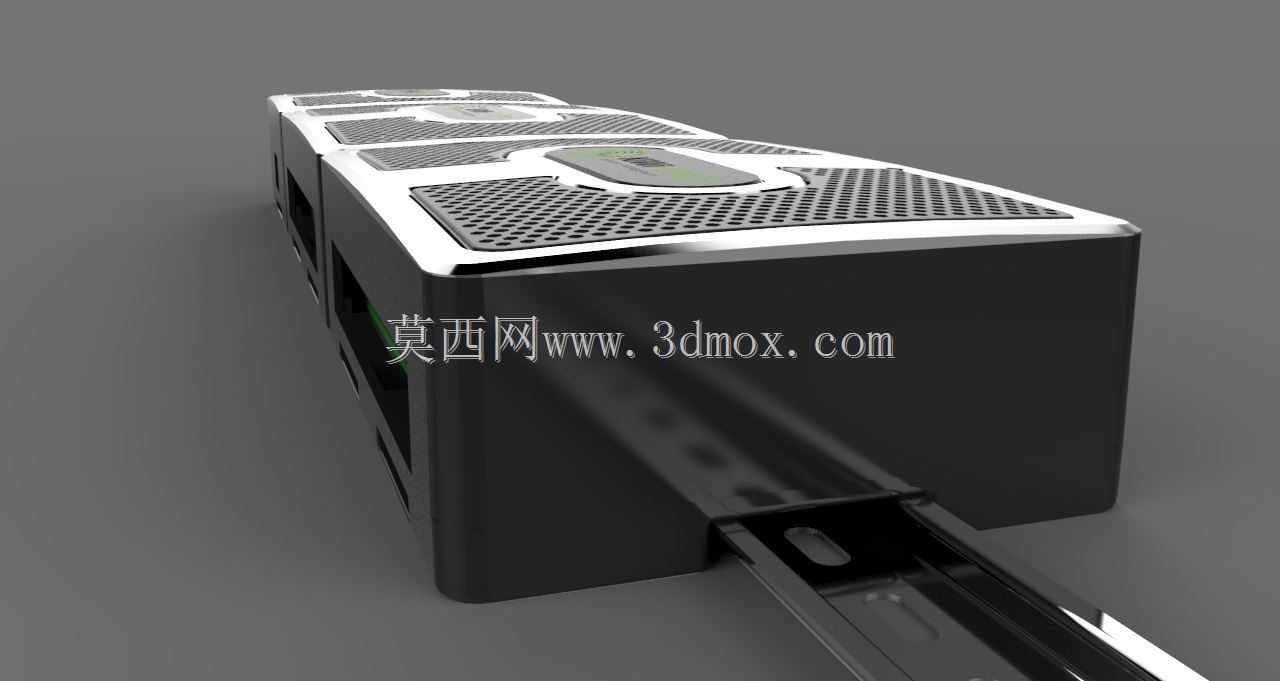

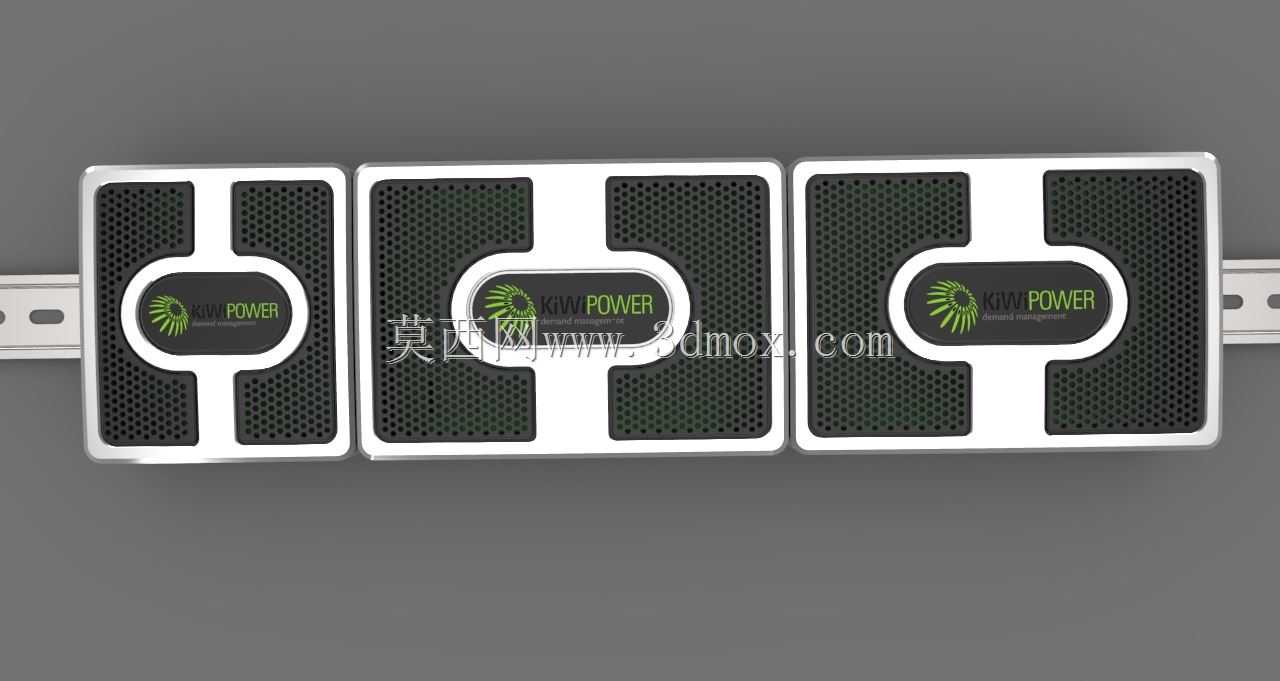

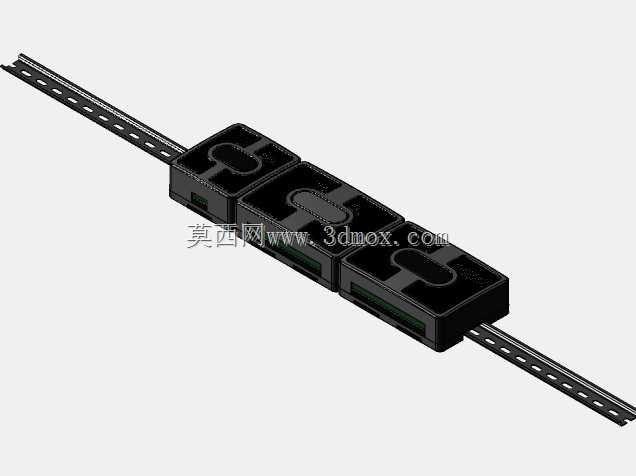

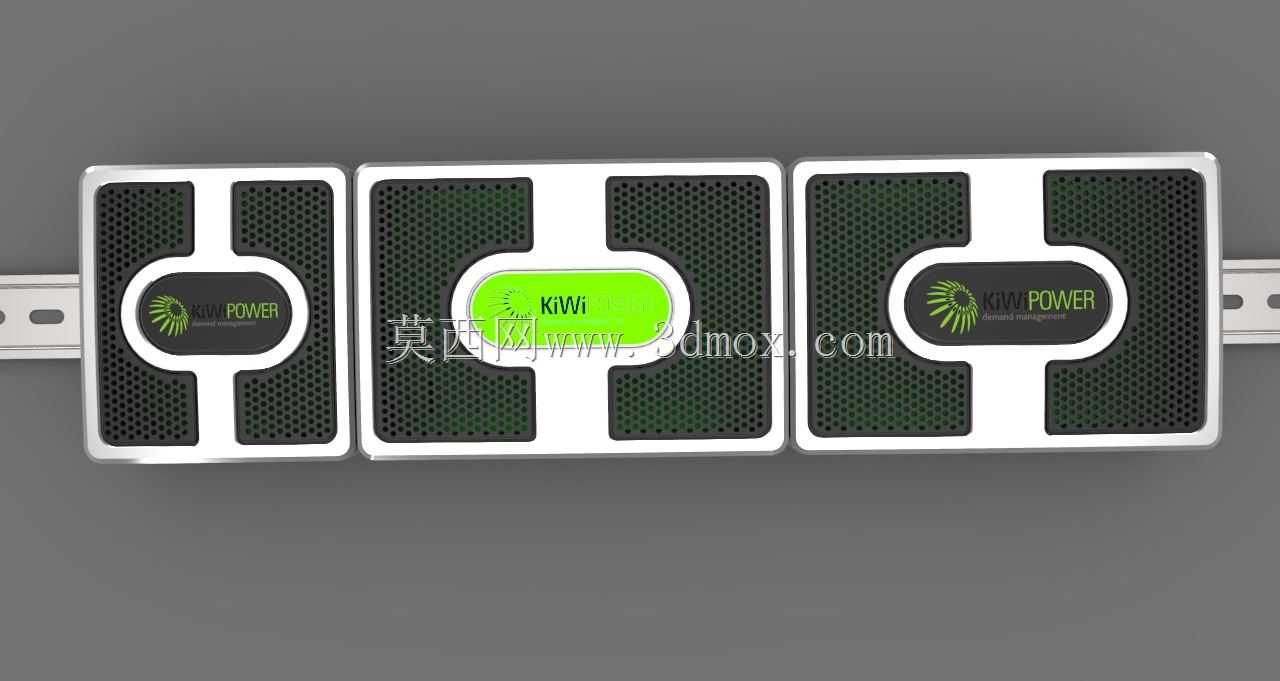

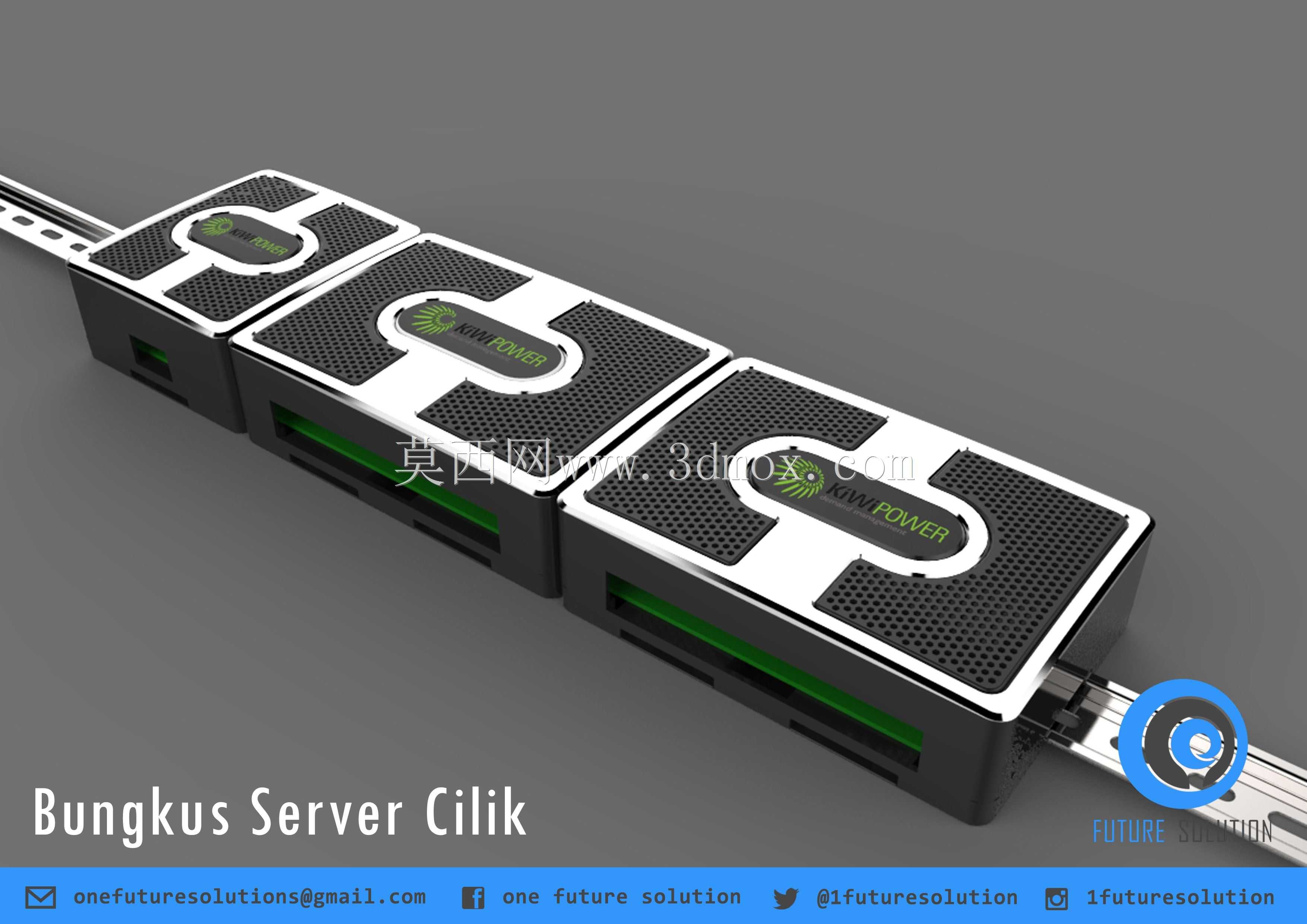

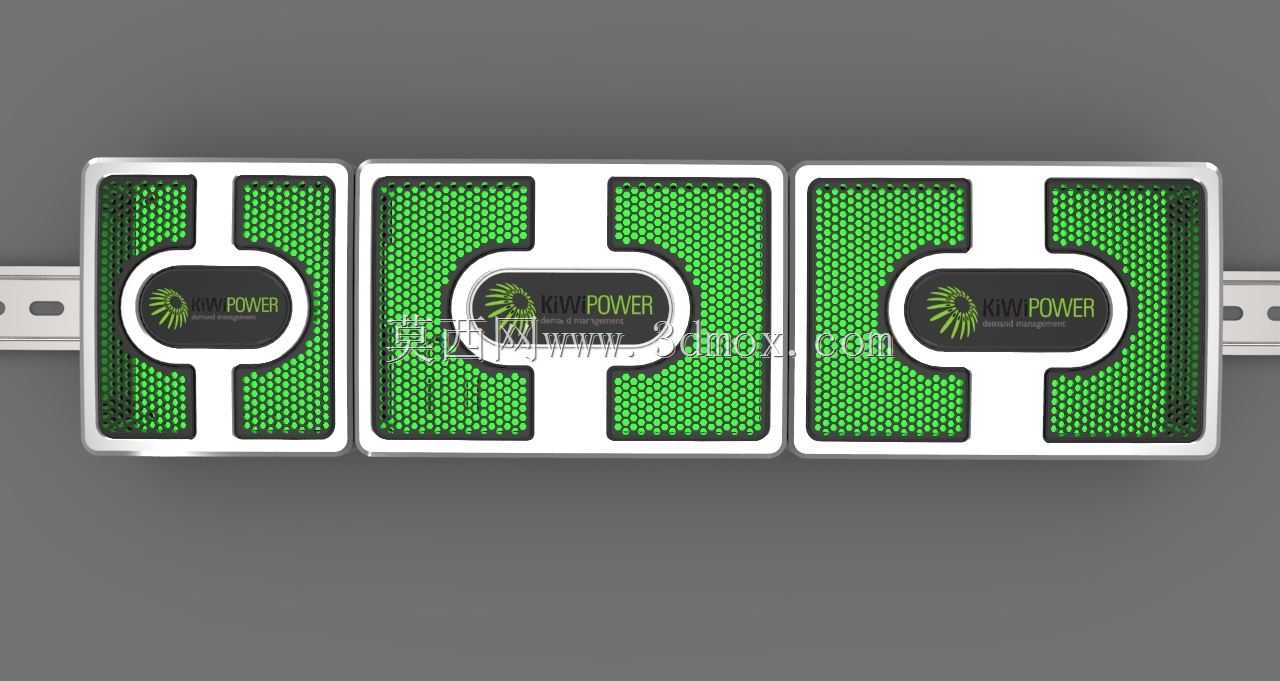

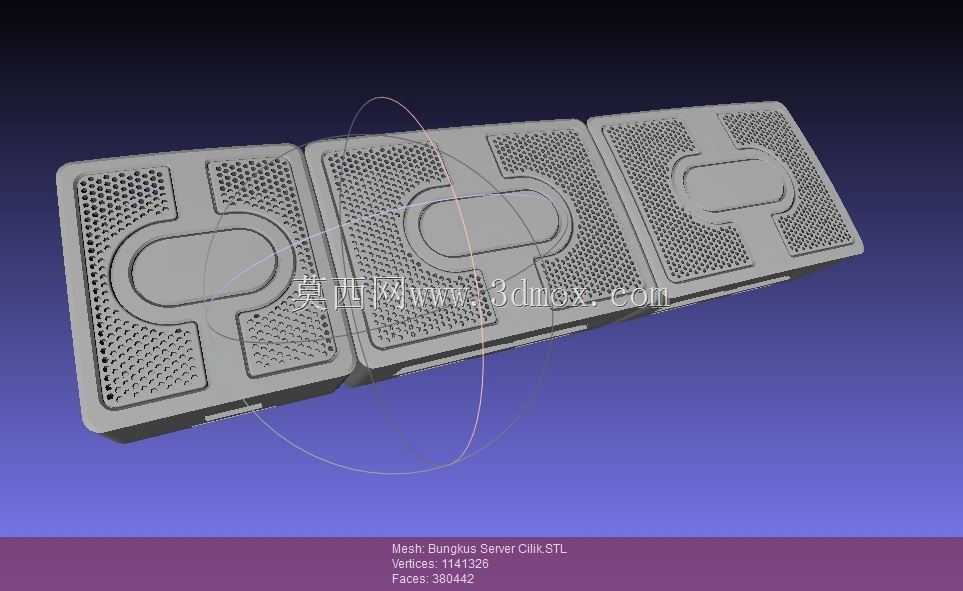

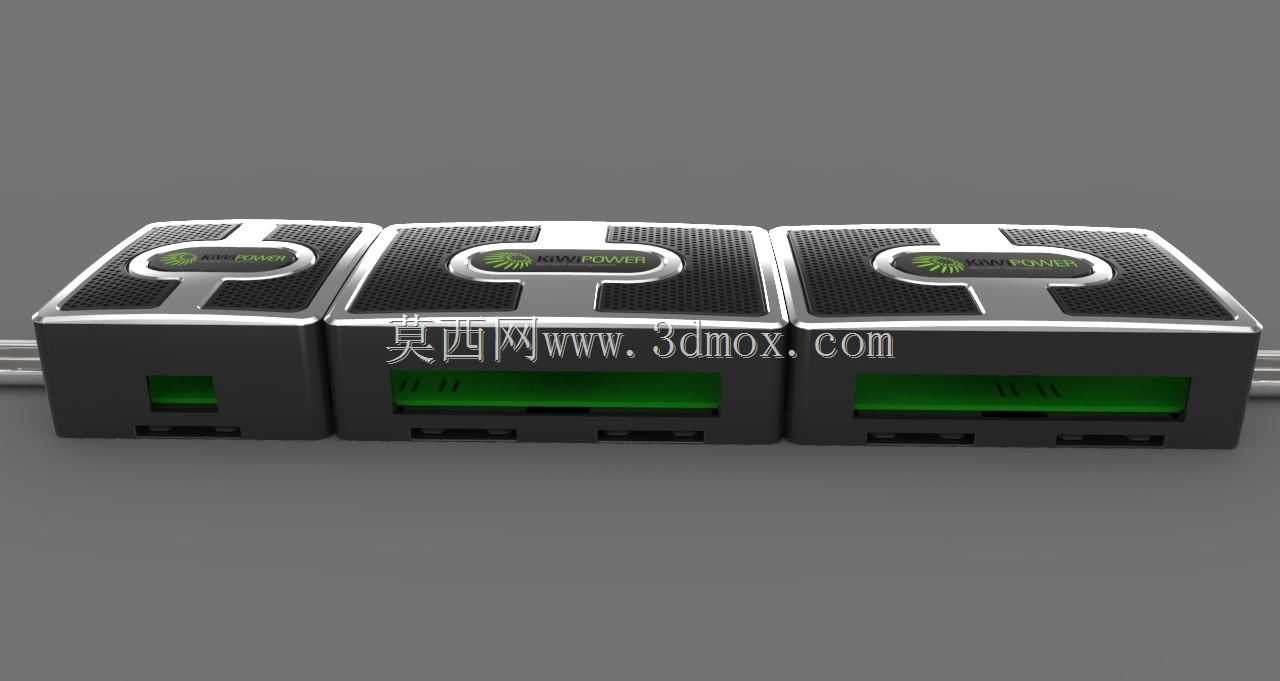

该模块化服务器单元采用标准DIN导轨安装方式，适配楼宇自动化、工业控制机柜内的标准安装轨，可直接卡装在35mm宽度的通用电气导轨上，无需额外打孔固定，单模块沿导轨方向的安装长度可根据功能配置灵活调整，相邻模块间通过侧边的定位卡扣实现无缝拼接，多模块组合后可沿导轨方向扩展排布，充分利用机柜内的纵深安装空间，适配标准19英寸机柜内的导轨安装布局。设备外壳采用注塑成型的塑料壳体，表面设计密集的蜂窝状散热通孔，覆盖模块顶面与侧面的主要发热区域，可在无额外风扇的被动散热条件下，保障内部电路元件的工作温度处于合理区间，壳体边缘做圆弧过渡处理，避免安装维护过程中划伤操作人员，同时壳体边角设置加强筋结构，提升注塑件的抗冲击性能，降低运输、安装过程中的壳体破损概率。每个模块单元正面设置状态标识区域，可直观显示设备运行状态，模块侧面预留标准化的内部互联接口，多模块拼接时可直接通过侧边接口实现电气连接，无需额外布设跨接线缆，简化柜内布线流程。设计过程中优先考虑注塑工艺的成型可行性，壳体壁厚保持均匀一致，避免出现壁厚突变导致的注塑缩痕、翘曲问题，散热孔的孔径与间距设置兼顾散热效率与壳体结构强度，同时满足塑料注塑成型的脱模要求，卡扣结构的拔模角度经过反复校核，保障批量生产时的脱模顺畅性。该类导轨式服务器单元主要用于楼宇自控系统内的边缘数据采集、协议转换与本地数据存储，可直接安装在弱电井、控制柜内的标准导轨上，无需额外配置安装机架，相比传统机架式服务器，占用柜内空间更小，安装部署更灵活，适合分布式部署的小型自动化系统使用，单模块可独立完成单区域的设备接入与数据处理，多模块拼接后可扩展接入容量，适配不同规模的自控系统需求。壳体的分模线设置在模块侧面的非外观面，避免在顶面可见区域留下分模痕迹，提升产品外观质感，同时模块两端设置导轨锁扣，卡装到导轨后可通过锁扣固定位置，避免设备在柜内受振动影响出现移位、脱落问题，接口区域设置在模块朝向柜内布线侧的端面，方便线缆插拔与后期维护操作。
