透明壳体侧流式涡轮泵结构设计方案

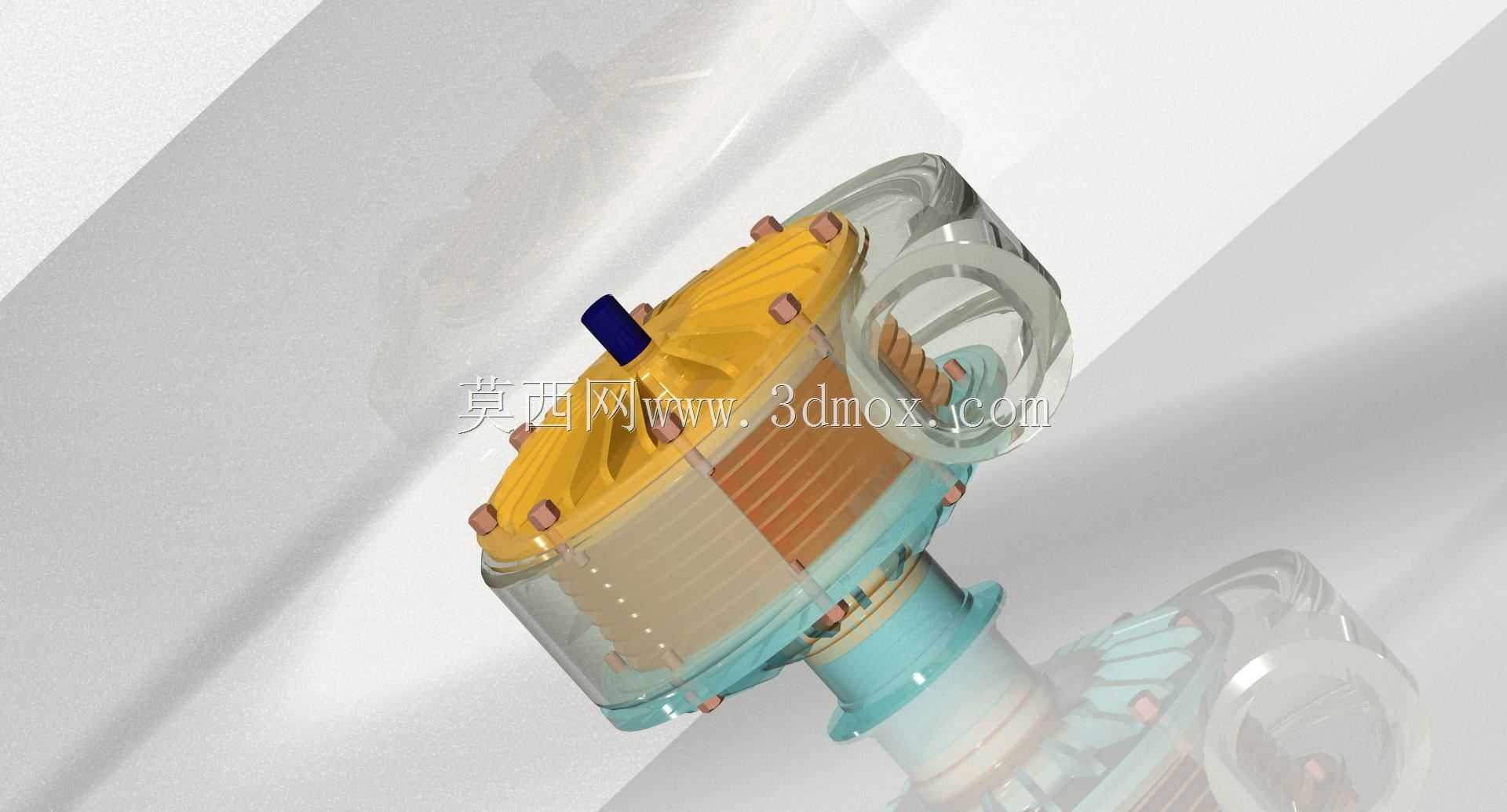

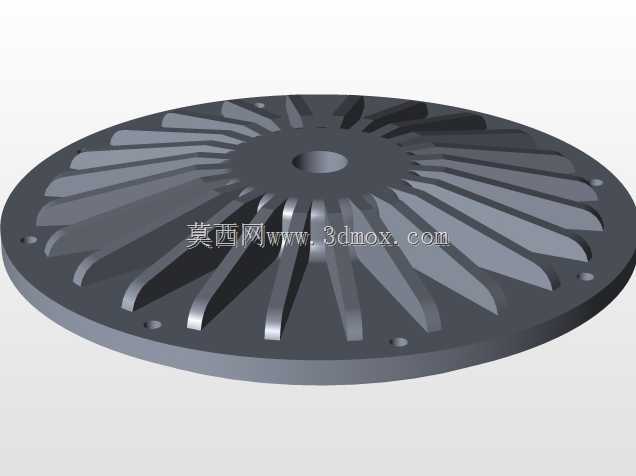

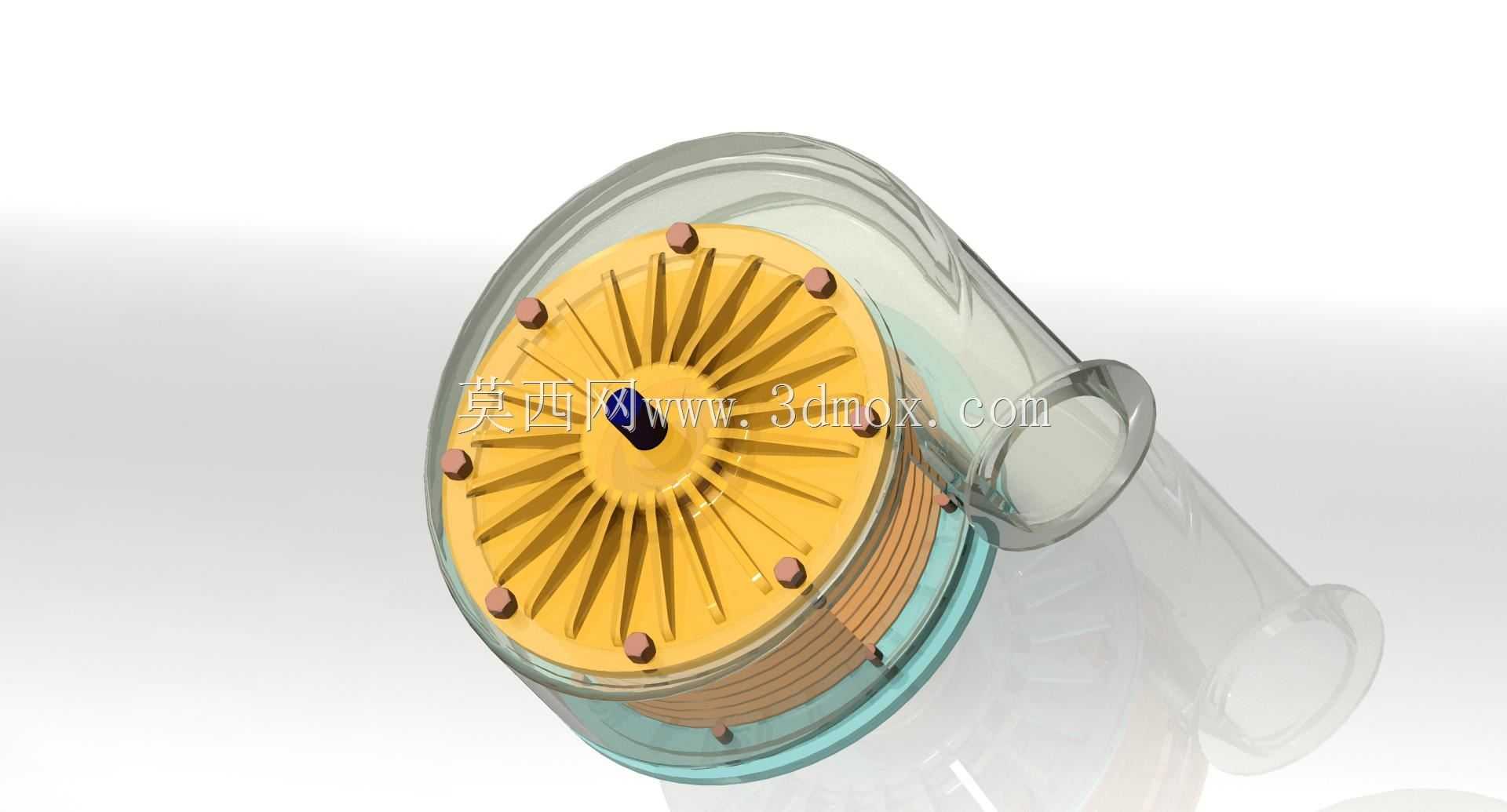

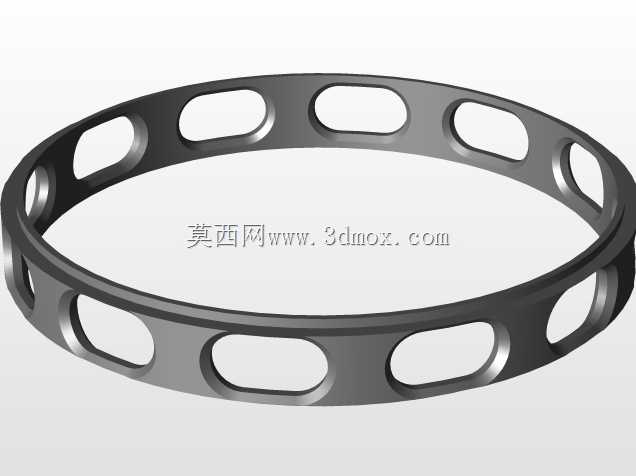

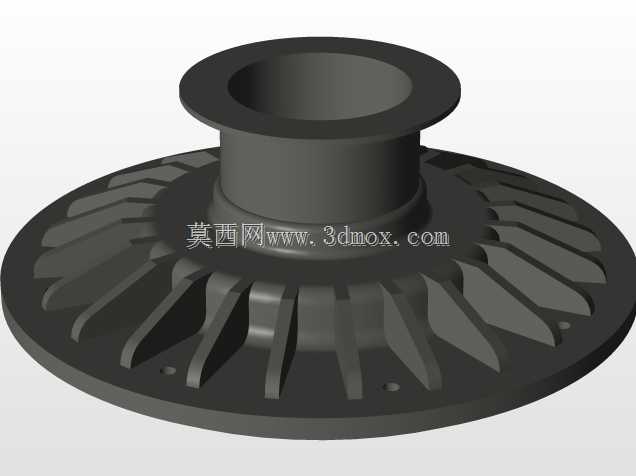

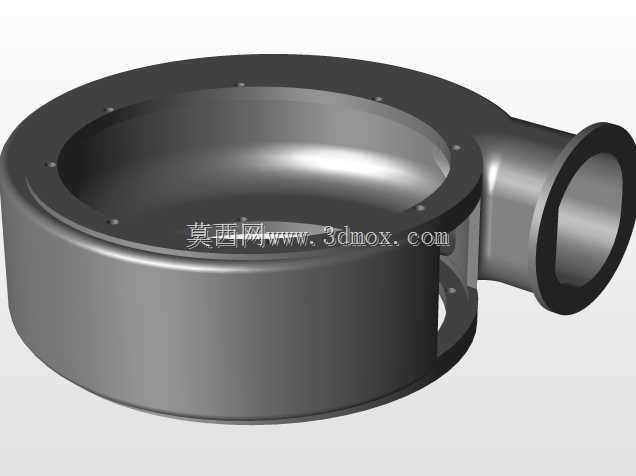

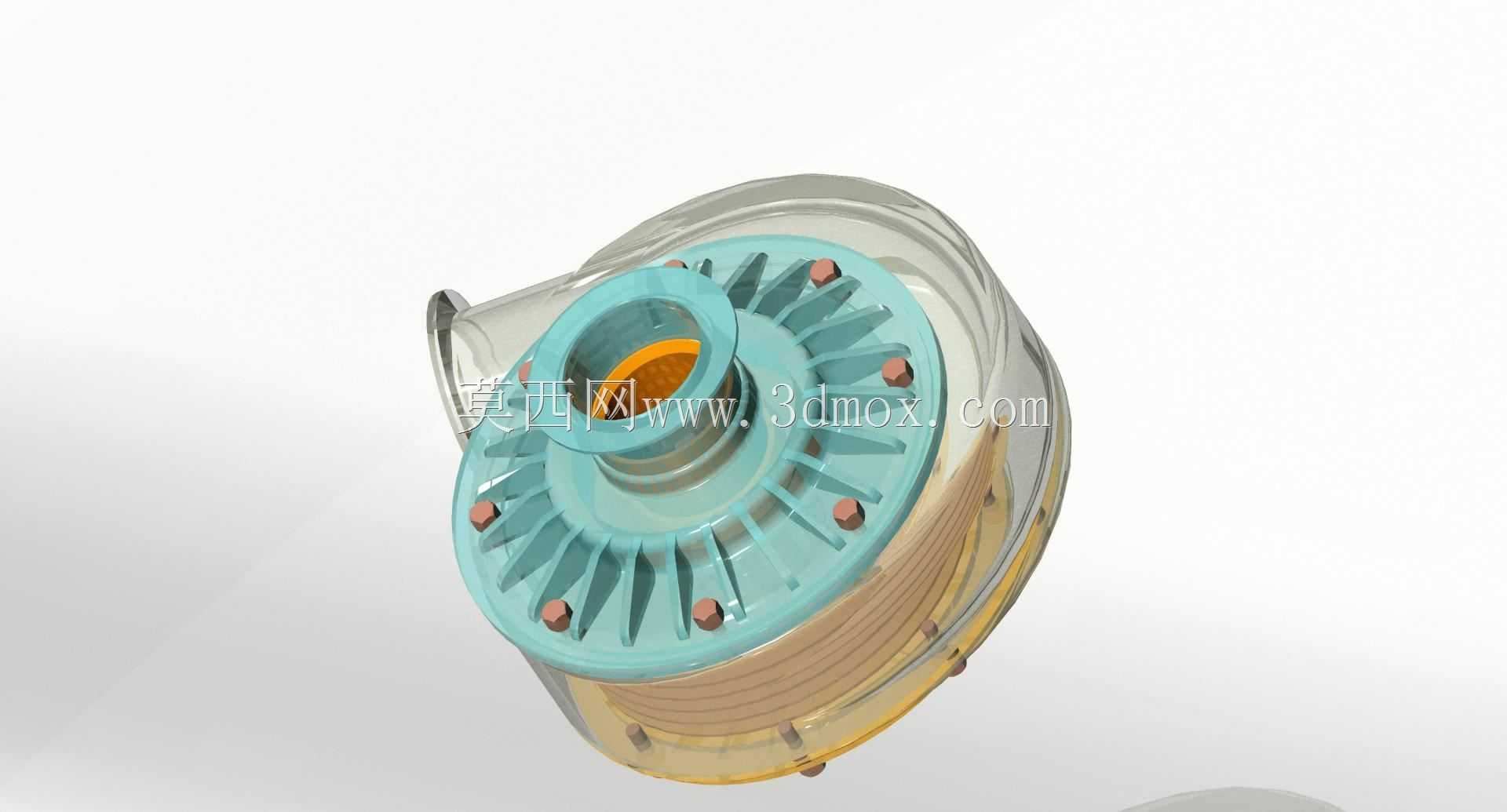

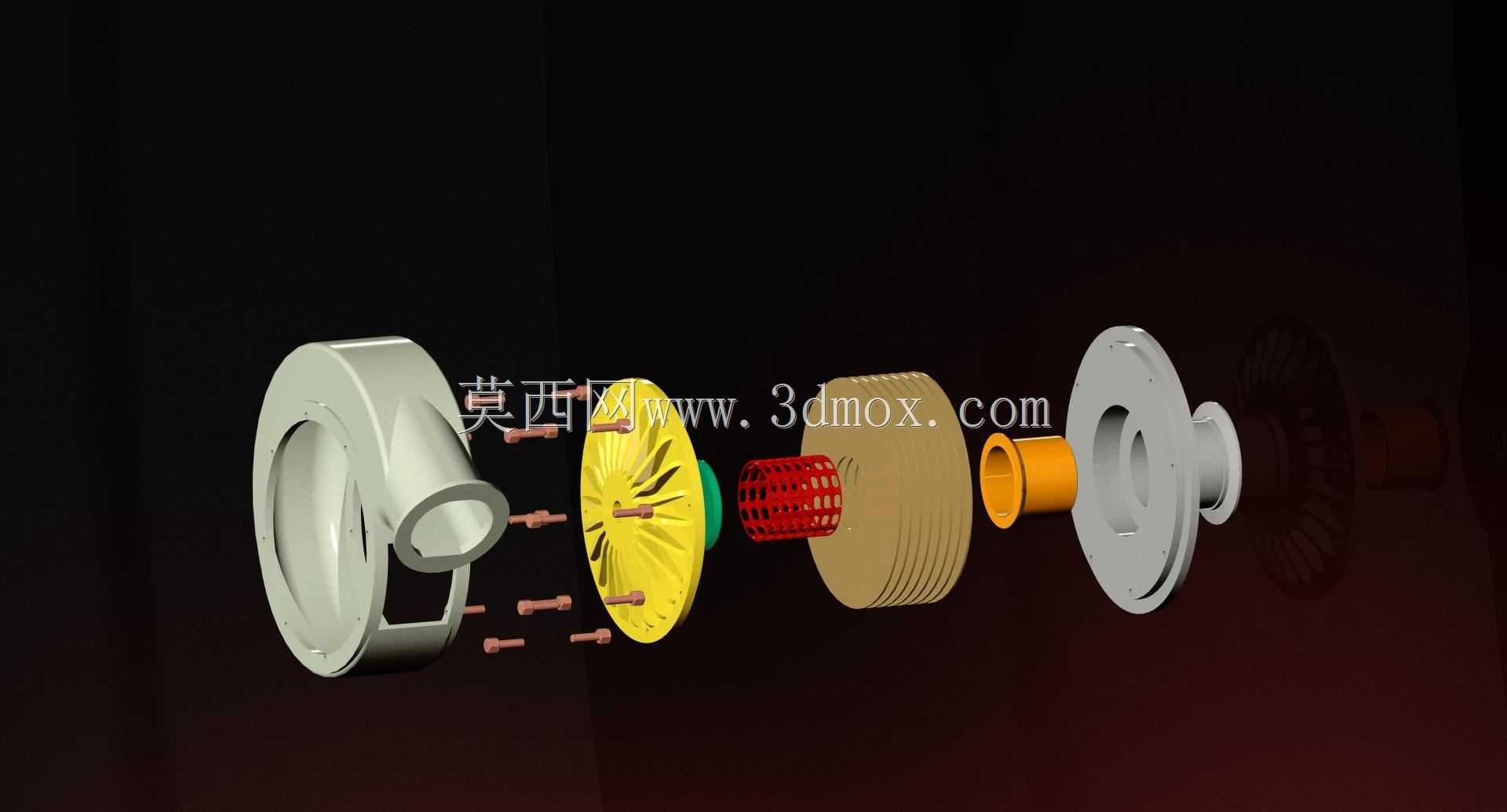

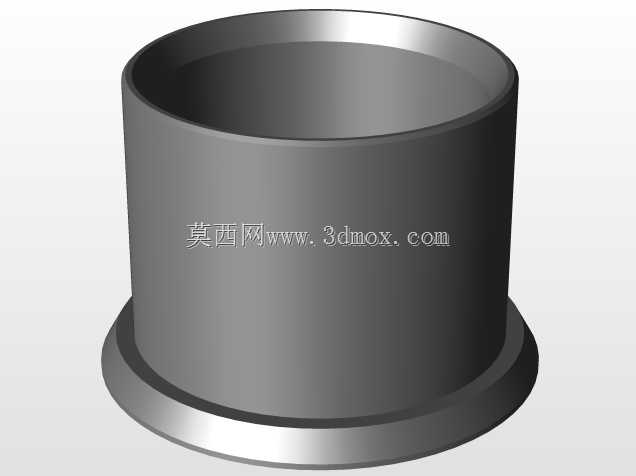

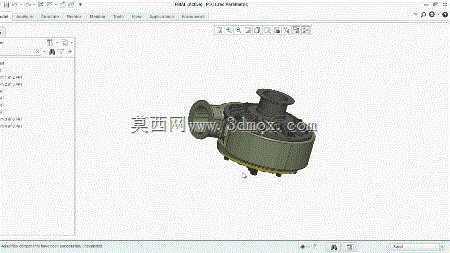

这款涡轮泵的结构设计围绕小流量高扬程的流体输送场景展开，在民用供水、小型化工流体加注、实验室流体循环、小型设备冷却回路等场景中都有广泛适配性，区别于普通离心泵的大流量低扬程特性，这类侧流道涡轮泵可以在叶轮直径较小的前提下实现更高的输出压头，适配管路阻力较大、输送距离偏长的小流量工况。从结构布局来看，泵体采用侧置进出口的流道设计，进出口轴线与叶轮轴线呈垂直布局，能有效缩减轴向安装尺寸，在紧凑安装空间内的适配性更强；叶轮采用径向直叶片的开式结构，叶片沿轮盘周向均匀排布，叶片端部的固定凸台用于和泵壳内侧的耐磨环形成配合间隙，既可以控制叶顶间隙的泄漏量，又能避免叶轮高速运转时与泵壳发生剐蹭，叶轮中心的轴孔用于和驱动轴连接，轴孔周边的定位结构可以传递扭矩同时保证叶轮的同轴度，降低运转时的振动量。透明壳体的设计在实际工程验证阶段多用于流道可视化测试，可直观观测流体在侧流道内的循环流动状态，捕捉气蚀、涡流等异常流态，为流道型线的优化提供直观参考；量产版本的壳体多采用铸铁或工程塑料材质，根据输送介质的腐蚀性差异选择对应材质，壳体与端盖的连接采用周向均布的紧固件锁紧，密封面设置密封圈槽，可根据输送介质压力选择O型圈或密封垫片实现静密封，避免流体泄漏。设计过程中需要重点控制叶轮与侧流道的对中精度，流道的截面尺寸沿周向的渐变规律直接影响泵的效率与输出压力，进出口的连接尺寸符合通用管路安装标准，可直接对接同通径的管路接头，无需额外定制转接件；安装边界上，泵体底部的支撑结构预留了安装固定孔位，可直接固定在设备机架或安装基座上，驱动端的轴伸尺寸适配标准联轴器或直连驱动电机，不需要额外定制连接轴件。这类涡轮泵在输送低粘度清洁流体时性能表现最优，不适合输送含大颗粒杂质的介质，否则容易造成叶片磨损或流道堵塞，设计时针对不同输送介质的特性，可调整叶顶间隙的大小与叶片的数量，平衡效率与抗杂质能力；端盖侧的密封结构根据使用场景可选择机械密封或填料密封，在高压工况下可增设副叶轮结构降低主密封处的压力，延长密封件的使用寿命。
