外啮合齿轮泵壳体铸造结构设计

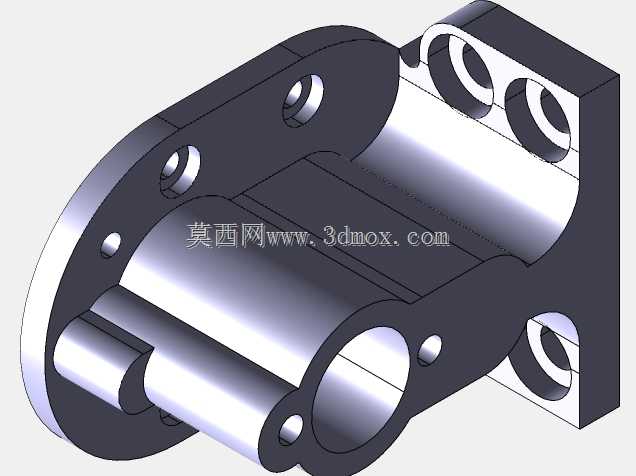

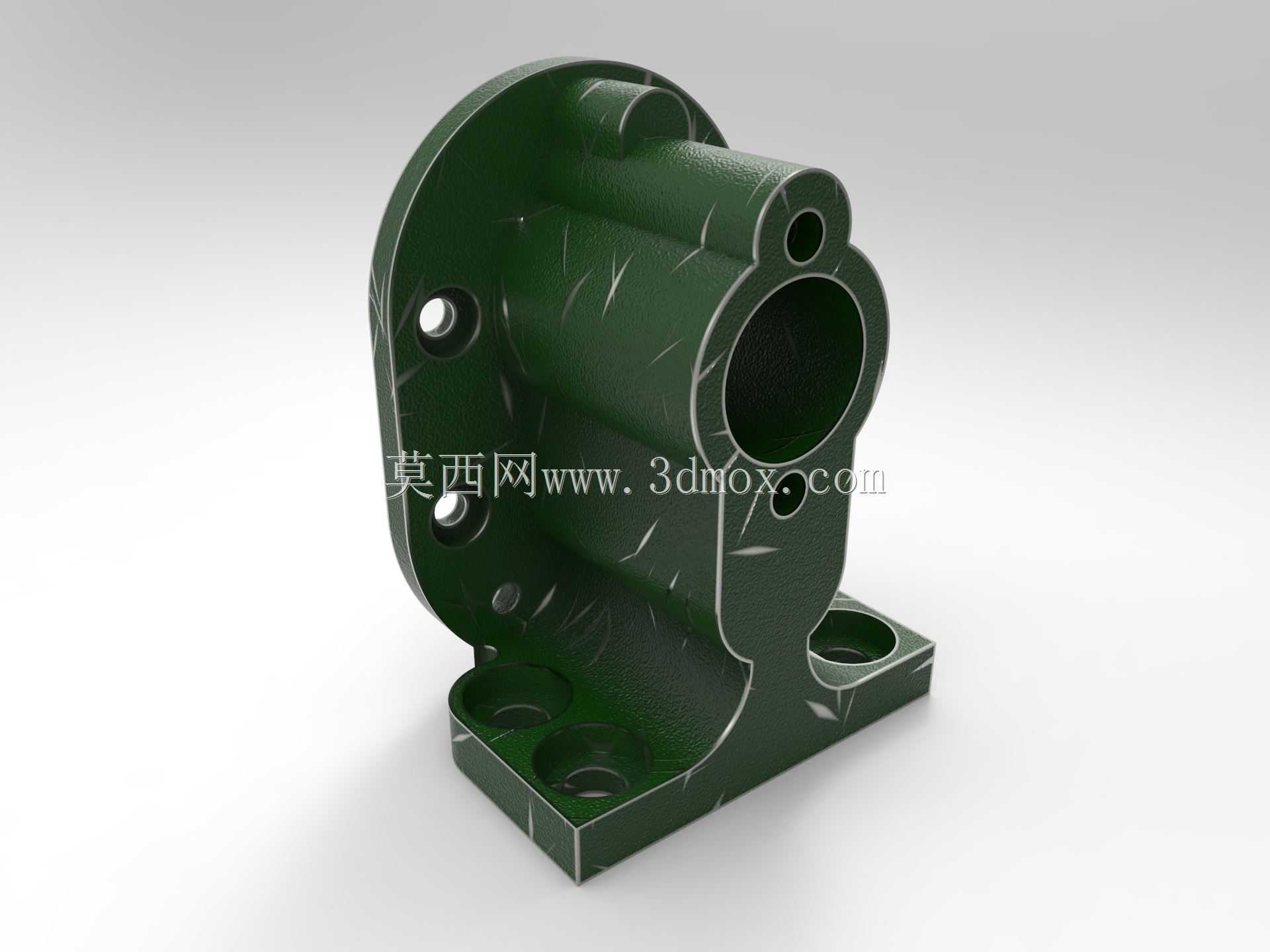

这款齿轮泵壳体是液压动力单元、低压润滑系统、小型流体输送回路中的核心承载构件，主要承担容纳一对啮合齿轮、形成密闭容腔、连接进出油口、提供整机安装定位的作用，在小型机床润滑回路、农机液压辅助系统、轻工设备流体输送单元中应用广泛。从结构设计来看，壳体采用一体化铸造成型后做机加工的工艺路线，主体为一侧带法兰安装面的筒状腔体，法兰面预留多个螺栓过孔，用于和泵端盖紧密贴合，配合密封件形成密闭的齿轮工作腔，腔体内部轮廓严格匹配齿轮齿顶圆的运动轨迹，尽可能缩小齿顶与壳体内壁的间隙，减少高压腔流体向低压腔的内泄漏，提升容积效率。壳体下部延伸出带安装孔的支撑底座，两个安装孔的孔距、孔径按照通用安装接口尺寸设计，可直接固定在设备安装基板或者动力单元支架上，不需要额外加工转接板，降低整机装配的复杂度。壳体上部集成了进出油道接口，接口的通径尺寸匹配对应流量规格的管路接头，油道内壁做圆弧过渡处理，避免流体在拐角处形成涡流造成压力损失，同时减少油液流动过程中的噪声。设计过程中重点考虑了承压能力，壳体壁厚根据额定工作压力做了等强度优化，在进出油道、轴承安装位、螺栓连接凸台这些应力集中的位置做了局部加厚处理，避免长期承压出现形变或者开裂。腔体两端预留的轴承安装位同轴度公差控制在0.02mm以内，保证齿轮轴运转时不会出现偏磨，延长泵的整体使用寿命。法兰面的平面度、密封槽的尺寸精度都按照液压元件的通用公差要求设计，可适配标准O型密封圈，在额定压力下不会出现渗漏问题。壳体外侧的加强筋沿着受力方向布置，既可以提升整体刚性，减少泵工作过程中的振动，也能在铸造过程中起到补缩通道的作用，降低铸件内部出现缩孔、砂眼的概率。实际选型使用时，需要注意安装底座的固定螺栓要按照规定扭矩拧紧，法兰面连接时要保证密封件无错位，进出油口的管路连接要避免额外的径向力作用在壳体接口上，防止长期受力出现接口断裂的问题。
