带同步带轮的发动机齿轮泵结构设计

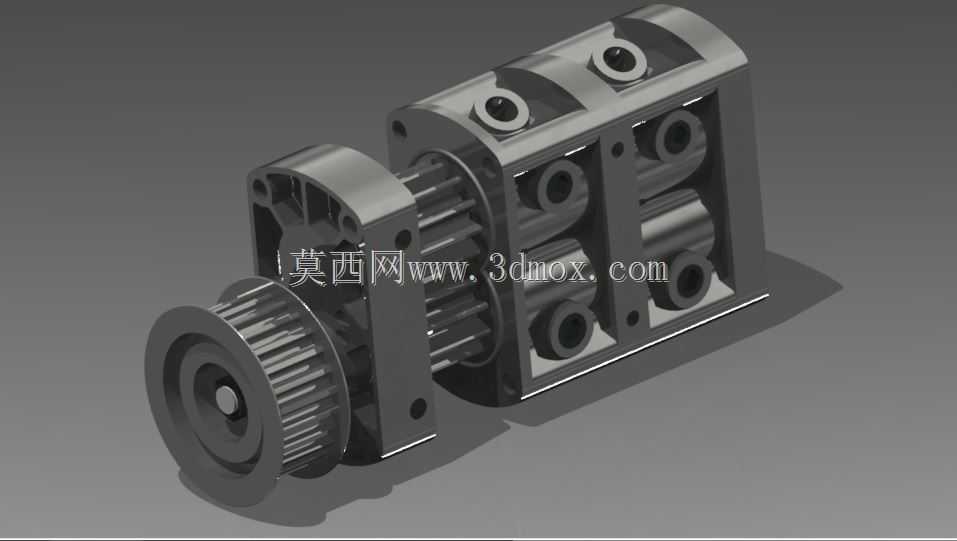

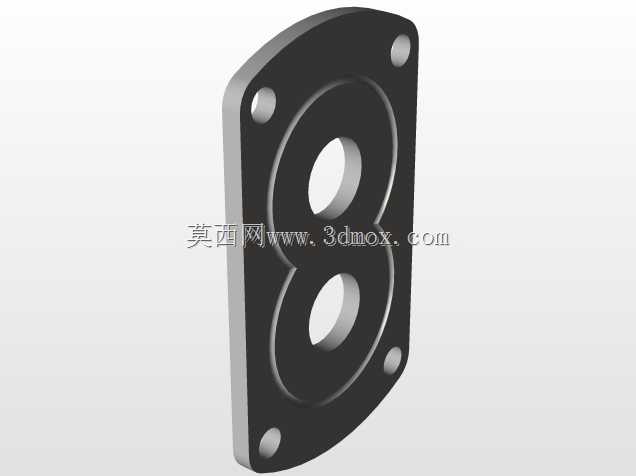

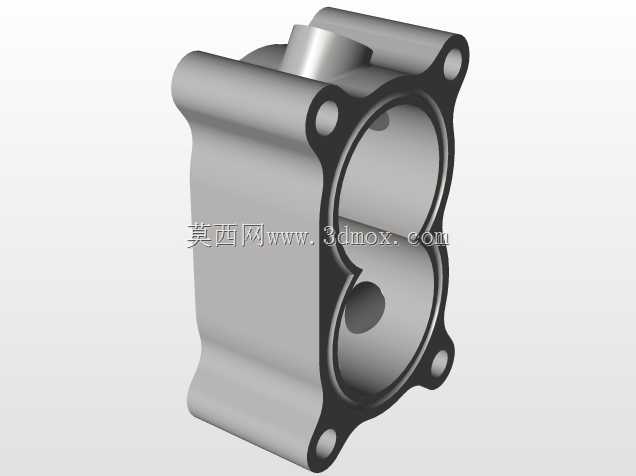

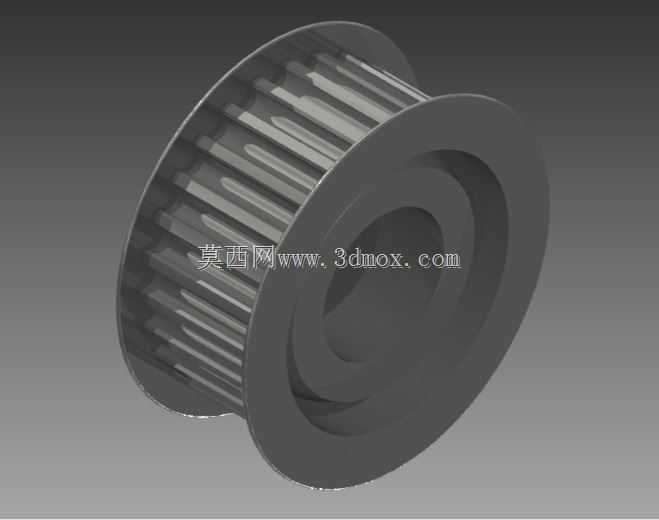

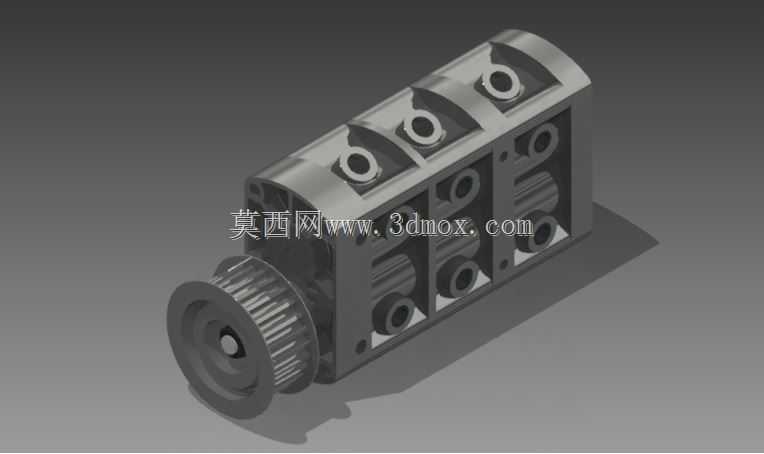

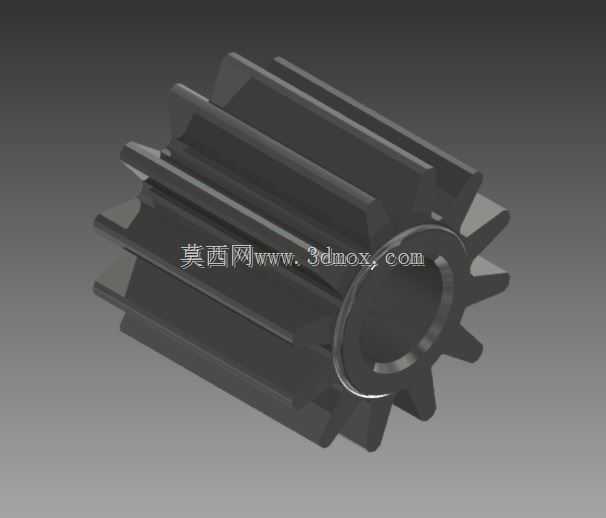

这款齿轮泵主要适配中小排量内燃发动机的润滑系统与低压燃油输送回路，在工程机械、农用动力设备、小型发电机组的动力单元中应用广泛，负责为发动机各摩擦副提供压力稳定的润滑油，或是将燃油从储油单元输送至喷油系统，是保障动力系统持续稳定运行的核心流体元件。从结构设计来看，泵体采用集成式阀块布局，进排油口直接在泵壳本体上加工成型，省去了外接管路的连接环节，既减少了流体泄漏的风险点，也压缩了泵体整体的安装占用空间。输入端的同步带轮采用齿形啮合传动结构，相比传统的平带传动，传动比更精准，不会出现打滑丢转的问题，能保证泵体转速与发动机曲轴转速保持固定的传动比例，确保不同工况下的输出流量稳定匹配发动机的实际需求。泵体内部的齿轮副采用直齿圆柱齿轮设计，齿侧间隙控制在极小的公差范围内，既保证了齿轮转动时的啮合顺畅度，也能有效降低高压油液的内泄漏量，提升容积效率。泵壳两侧的端盖通过定位销与螺栓紧固，配合面上设计有密封槽，安装对应规格的密封圈后可承受1.2MPa以内的工作压力，满足发动机润滑系统的常规压力需求。从安装边界来看，泵体侧面预留了四个对称分布的安装定位孔，孔位公差按照IT7级精度设计，可直接通过螺栓固定在发动机缸体的预设安装面上，输入端同步带轮的中心高与发动机曲轴输出带轮的中心高保持一致，安装时只需保证两带轮的端面共面，即可完成传动带的张紧调试，无需额外设计调整支架。设计过程中充分考虑了发动机舱内的高温工作环境，泵体材质选用高强度铝合金压铸成型，既具备足够的结构强度承受工作压力，也能通过壳体表面快速将内部油液的热量散发出去，避免长时间工作时油液温度过高导致粘度下降，影响泵的输出效率。齿轮与传动轴采用过盈配合加键连接的结构，可承受同步带传动带来的交变载荷，不会出现长期运行后齿轮与轴相对滑动的问题。泵体上预留的两个顶部接口可作为溢流阀的安装位或是压力检测接口，方便用户根据实际使用需求加装压力保护元件，实时监测泵的输出压力，避免系统过载损坏元件。
