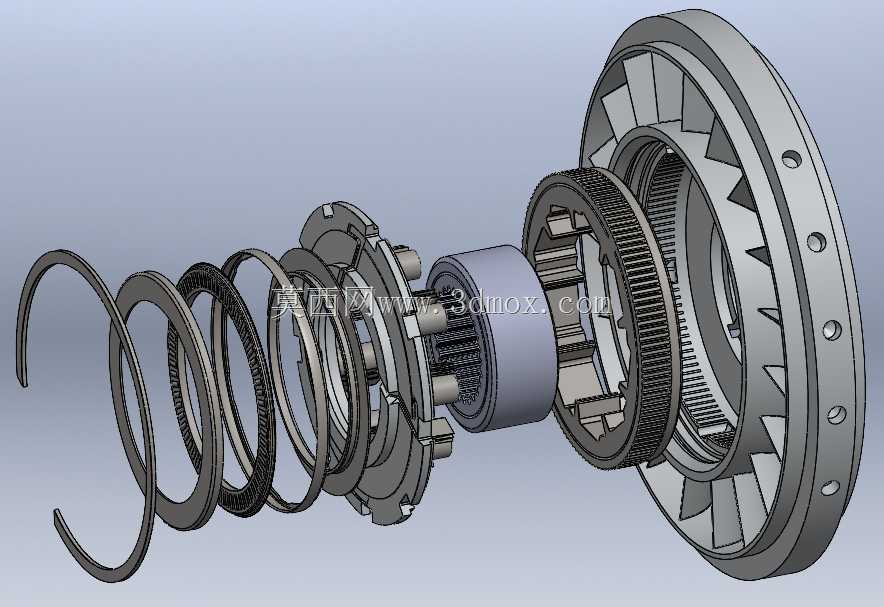

这套变矩器结构常见于乘用车辆与重型工程车辆的自动传动系统中,安装在发动机飞轮与自动变速器输入轴之间,替代传统干式离合器实现动力的柔性传递,可在车辆起步、低速重载工况下自动放大输出扭矩,降低传动系统冲击载荷,避免发动机熄火,同时在高速巡航工况下通过锁止机构实现刚性传动,减少液力传递带来的功率损耗。从拆解结构来看,整套组件包含泵轮、涡轮、导轮核心液力传动单元,以及配套的锁止离合器摩擦片组、从动毂、齿圈、密封挡圈、卡簧等附属零件,各零件沿传动轴线同轴排布,装配时需严格保证各旋转件的同轴度公差,避免高速旋转时出现动不平衡量引发的整车抖动。设计过程中,摩擦片组的排布数量与接触面积直接决定锁止工况下的最大传递扭矩,需匹配发动机最大输出扭矩预留1.2-1.5倍的安全系数,摩擦片表面的油槽结构需兼顾冷却油液流通与摩擦系数稳定性,避免长时间滑磨出现过热烧蚀。齿圈与从动毂采用花键连接传递扭矩,花键参数选用渐开线齿形,配合间隙控制在0.03-0.08mm区间,既保证装配便利性,又避免传动过程中出现冲击异响。两侧的弹性挡圈与密封环分别承担轴向定位与油压密封作用,密封环的沟槽尺寸需匹配油液工作压力,保证锁止油压建立过程中无泄漏,确保锁止动作响应速度控制在合理区间。安装边界方面,变矩器的驱动端通过螺栓与发动机飞轮盘连接,安装面需保证0.02mm以内的平面度公差,避免安装后出现偏摆导致的油封漏油;从动端通过花键轴插入变速器输入轴,轴向安装深度需匹配变速器壳体的装配尺寸,预留足够的轴向窜动间隙,避免热胀冷缩导致零件顶死。导轮的单向离合器结构设计是扭矩放大功能的核心,低速时导轮锁止改变油液流向实现扭矩倍增,高速时导轮随油液自由旋转,减少液流阻力提升传动效率,整套结构的油道设计需与变速器阀体的控制油路精准对接,保证锁止、解锁动作的时序匹配,避免出现传动顿挫。
