本田GL1100摩托车前盖变速器壳体结构

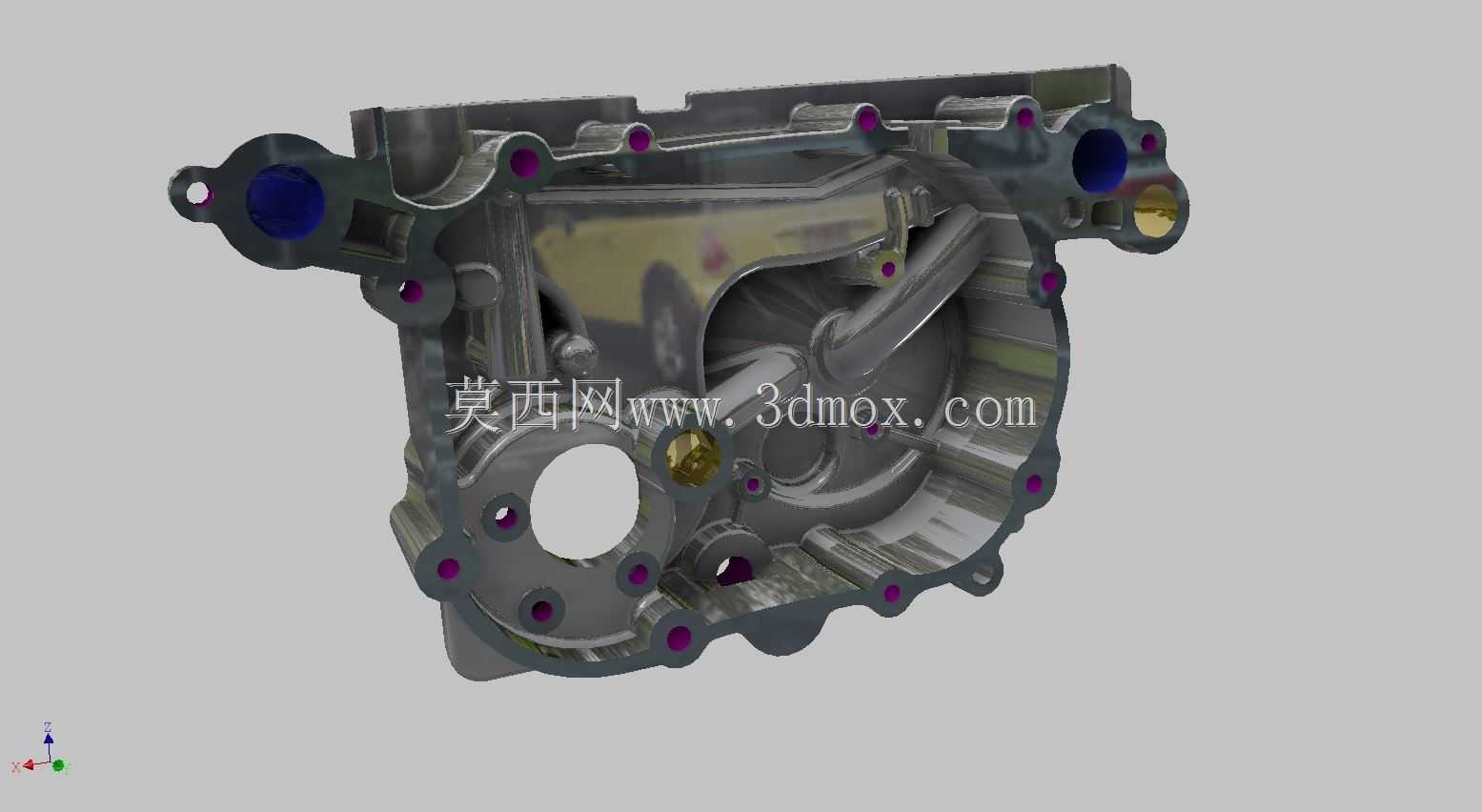

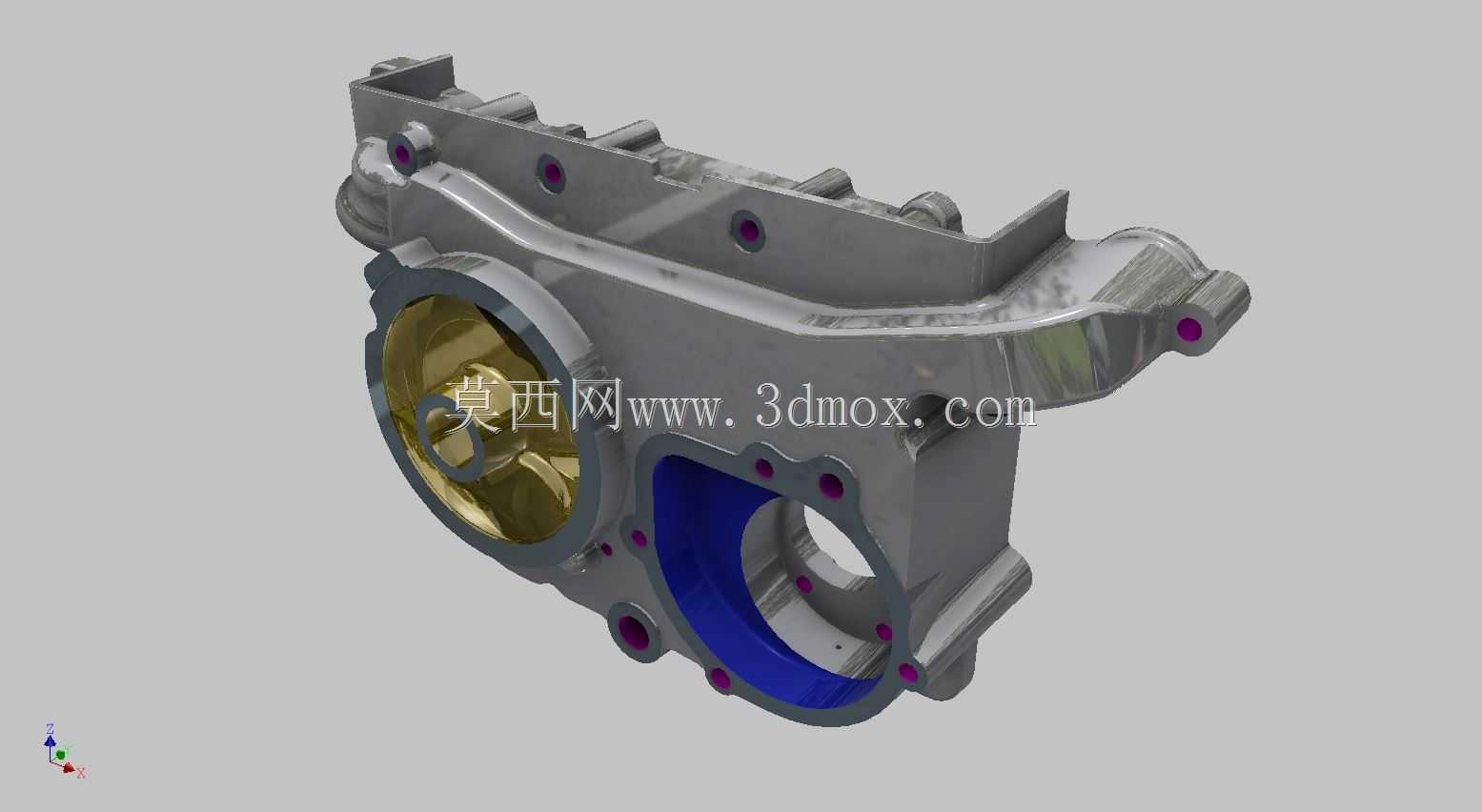

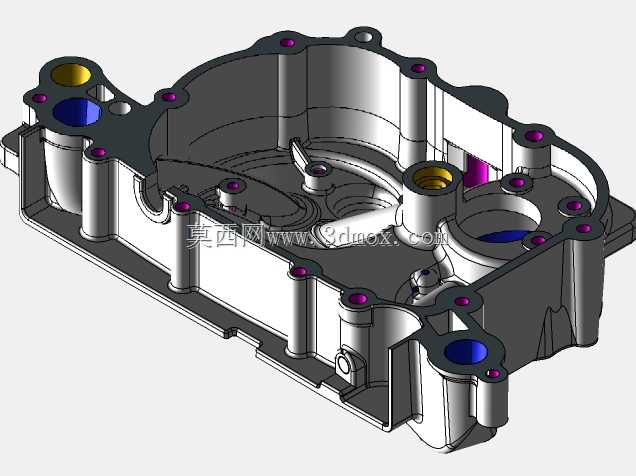

这款变速器前盖是大排量摩托车动力传动系统的核心密封承载构件，主要适配本田GL1100车型的传动单元，日常应用场景覆盖摩托车整车装配、售后维修替换、传动系统改装升级等领域，作为变速器腔体的前端封盖，它既要承担变速器内部齿轮机构、换挡组件的外侧防护作用，隔绝外界泥水、粉尘侵入传动腔体，也要为前端附属连接件提供稳定的安装定位基准。从结构设计逻辑来看，壳体采用一体化铸造成型后做机加工处理，主体承力区域壁厚均匀过渡，避免应力集中带来的结构失效风险，不同功能的通道在壳体内部独立排布，蓝色标识的水冷通道紧邻传动副高负荷发热区域，通过冷却液循环带走齿轮啮合、轴承运转产生的持续热量，保证变速器长期工作时油温维持在合理区间，避免润滑油高温变质引发的润滑失效；棕金色标识的油道则连通壳体内部各润滑点位，将压力润滑油精准输送到轴承滚道、齿轮啮合面等需要润滑的位置，减少运动部件的磨损量，延长传动组件的整体使用寿命。安装边界层面，壳体周向分布的多组带衬套安装孔位，与变速器主壳体的定位凸台一一对应，装配时通过螺栓紧固实现接合面的密封压合，孔位的位置度公差控制在0.1mm以内，保证装配后接合面无渗油、漏水风险；壳体外侧延伸的凸耳结构用于固定整车线束支架、离合操纵组件等附属部件，不需要额外增加焊接支架，减少装配工序的同时提升整体结构强度。外形设计上充分考虑摩托车的布局空间，壳体外侧轮廓做了圆弧过渡处理，避开周边车架、排气系统的安装空间，不会出现装配干涉问题，腔体内部的凹陷结构精准避让前端齿轮的旋转轨迹，保证齿轮运转时无剐蹭，同时尽可能压缩壳体的整体厚度，为摩托车前部留出更多布局空间。在实际建模还原过程中，需要重点关注各通道的连通性校验，避免出现通道堵死、壁厚不足导致的油水互通问题，安装孔位的同轴度、接合面的平面度都要符合实际加工的公差要求，才能保证模型可直接用于后续的工程分析、装配模拟或者加工参考，对于结构设计从业者来说，这类集成冷却、润滑、安装功能的一体化壳体设计，也能为同类传动端盖的结构优化提供实际参考，平衡结构强度、功能集成度与空间占用之间的关系。
