移动式自动排球发球训练设备结构设计

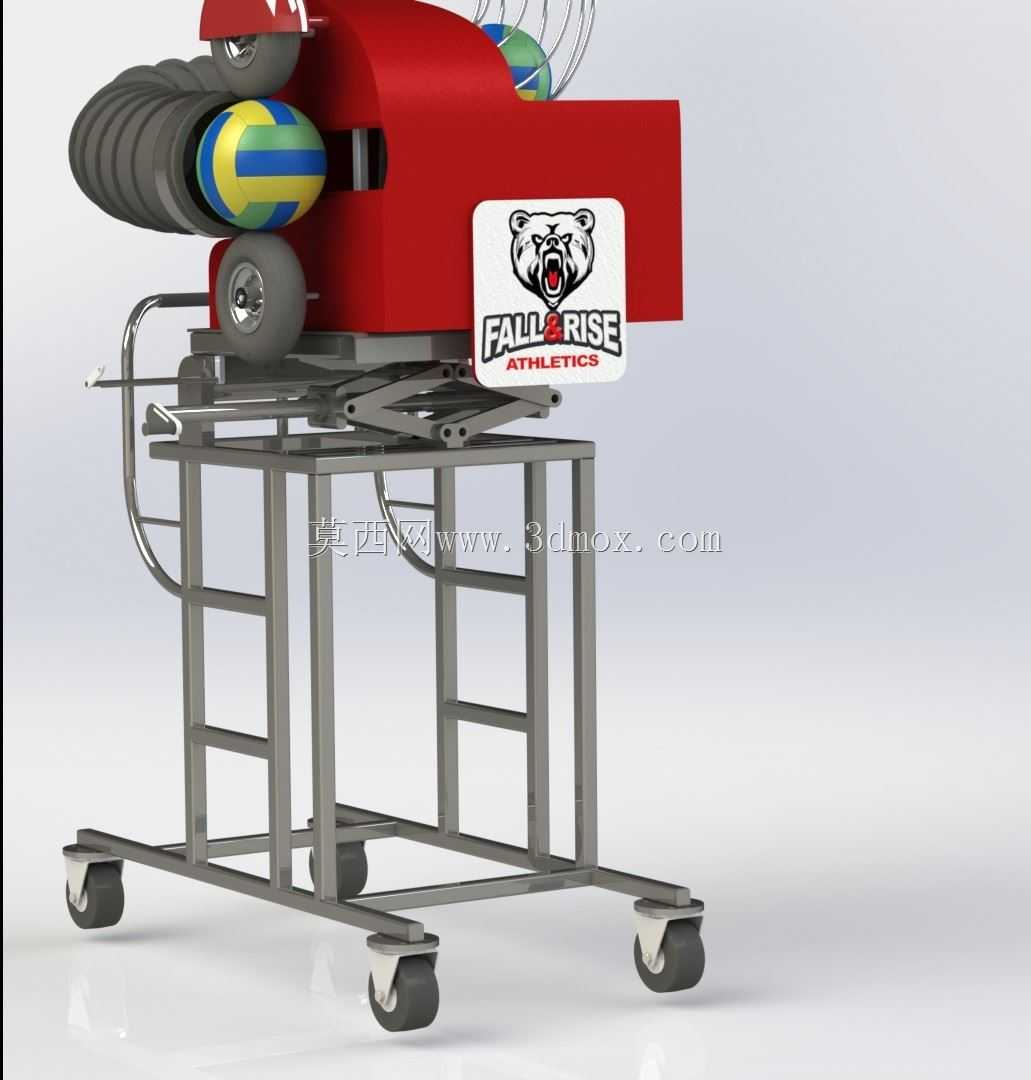

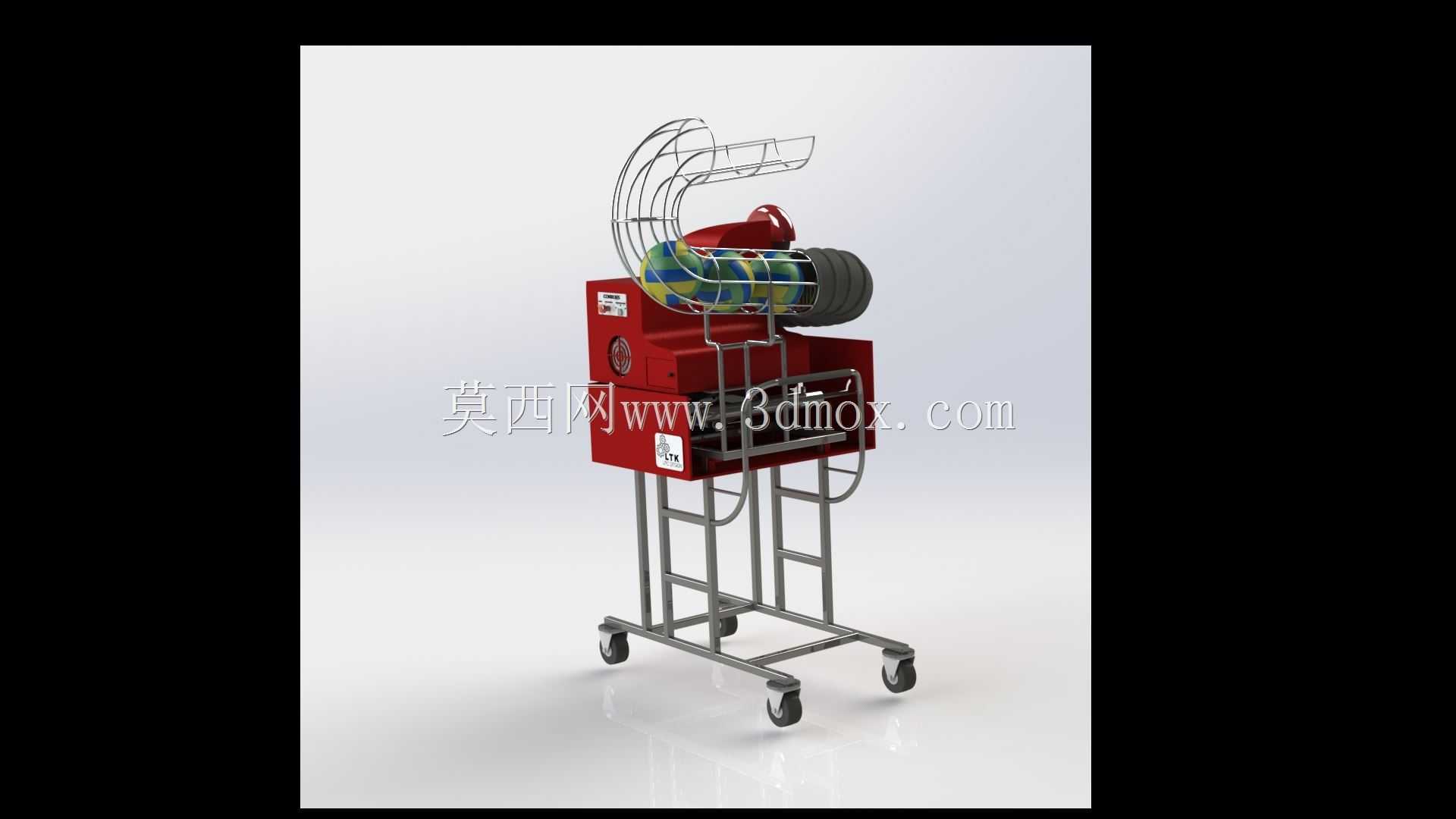

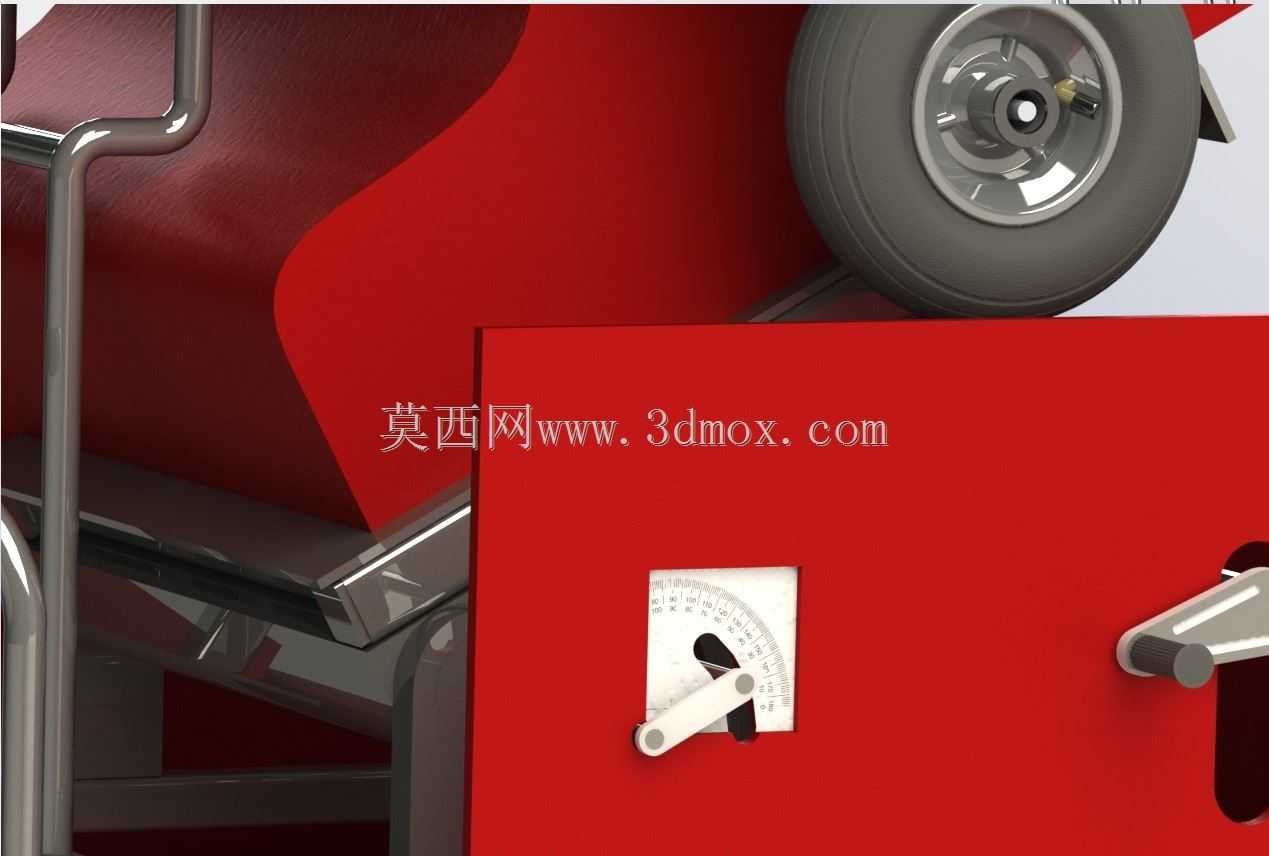

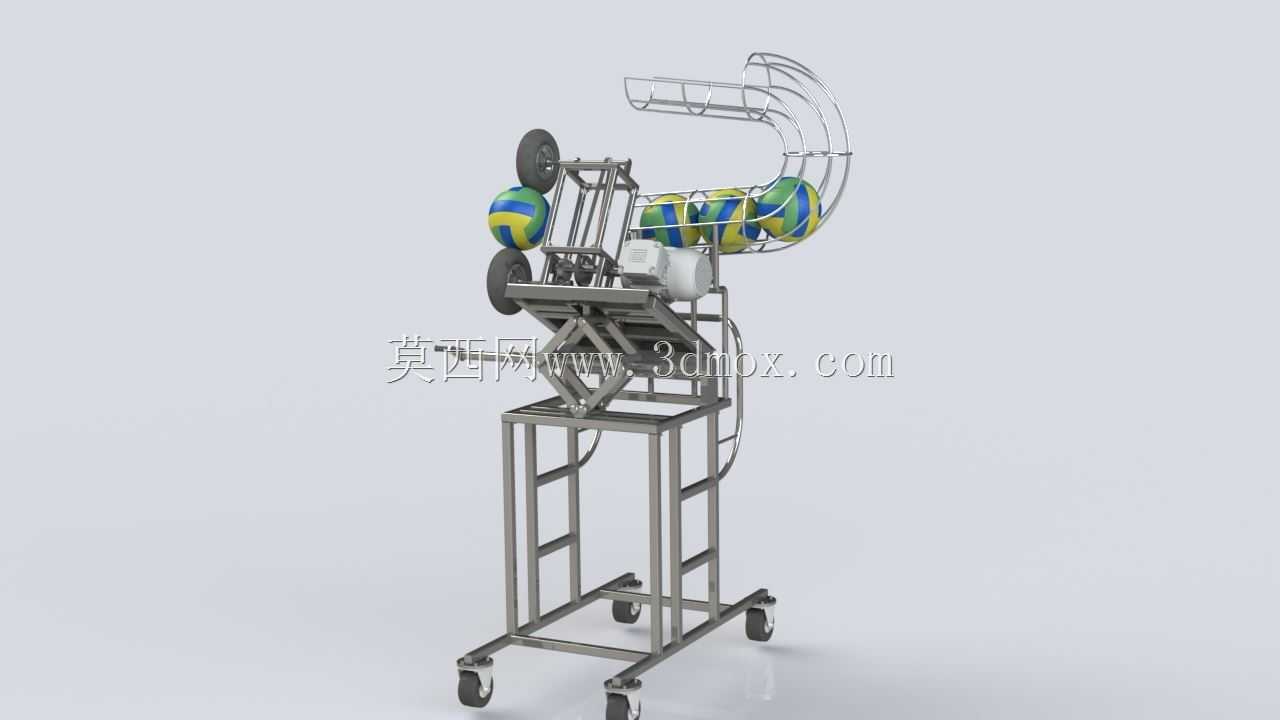

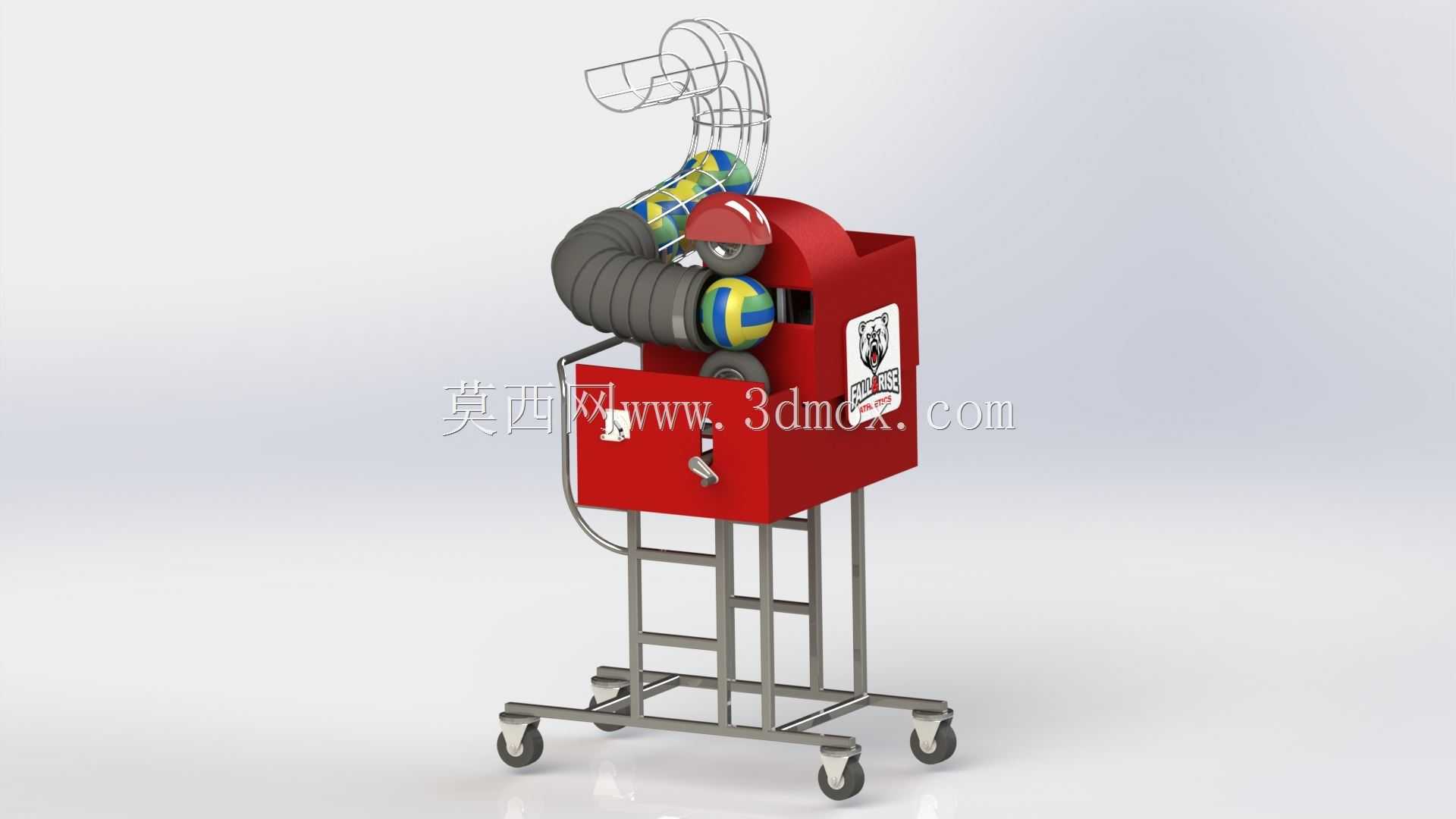

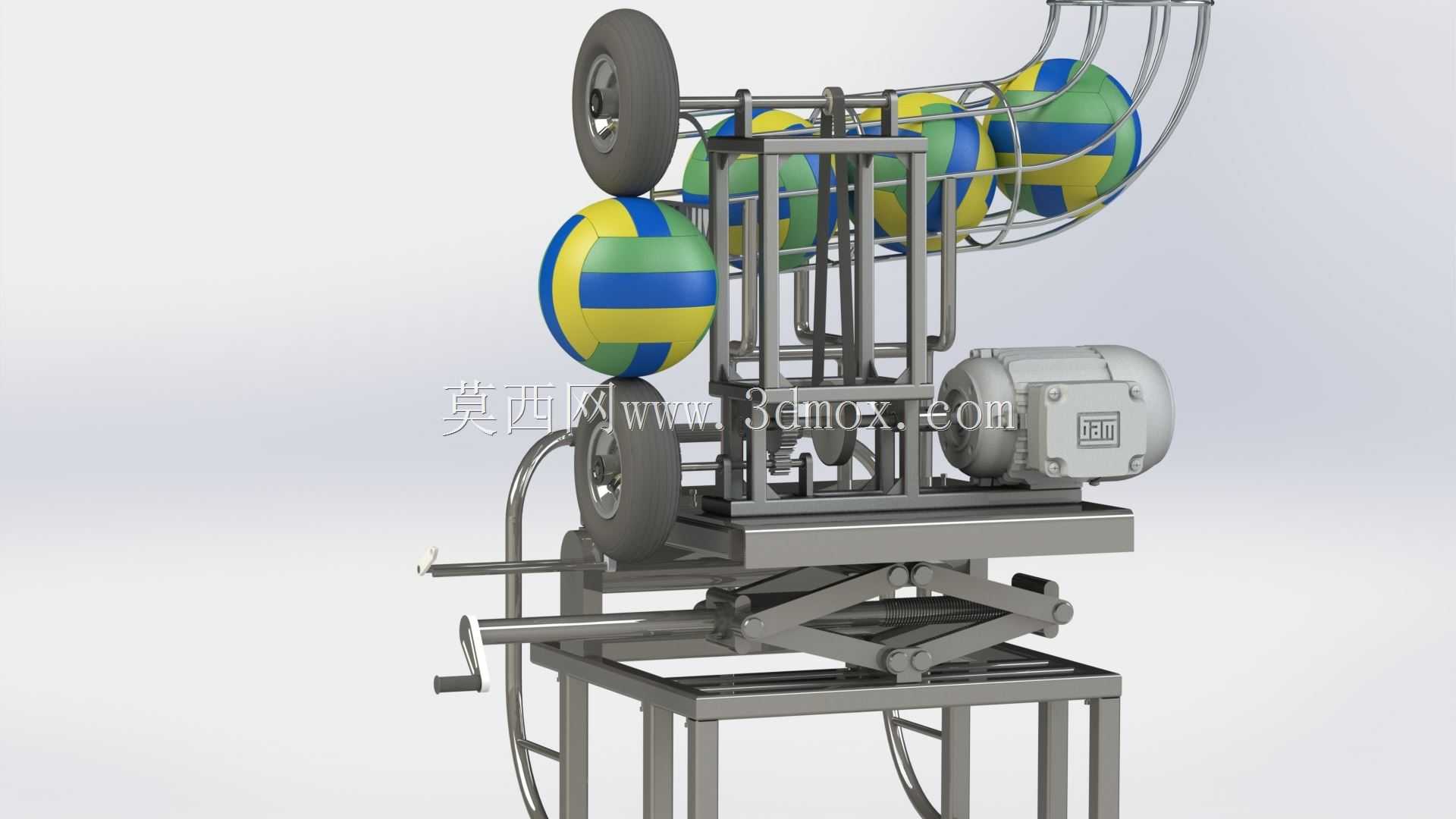

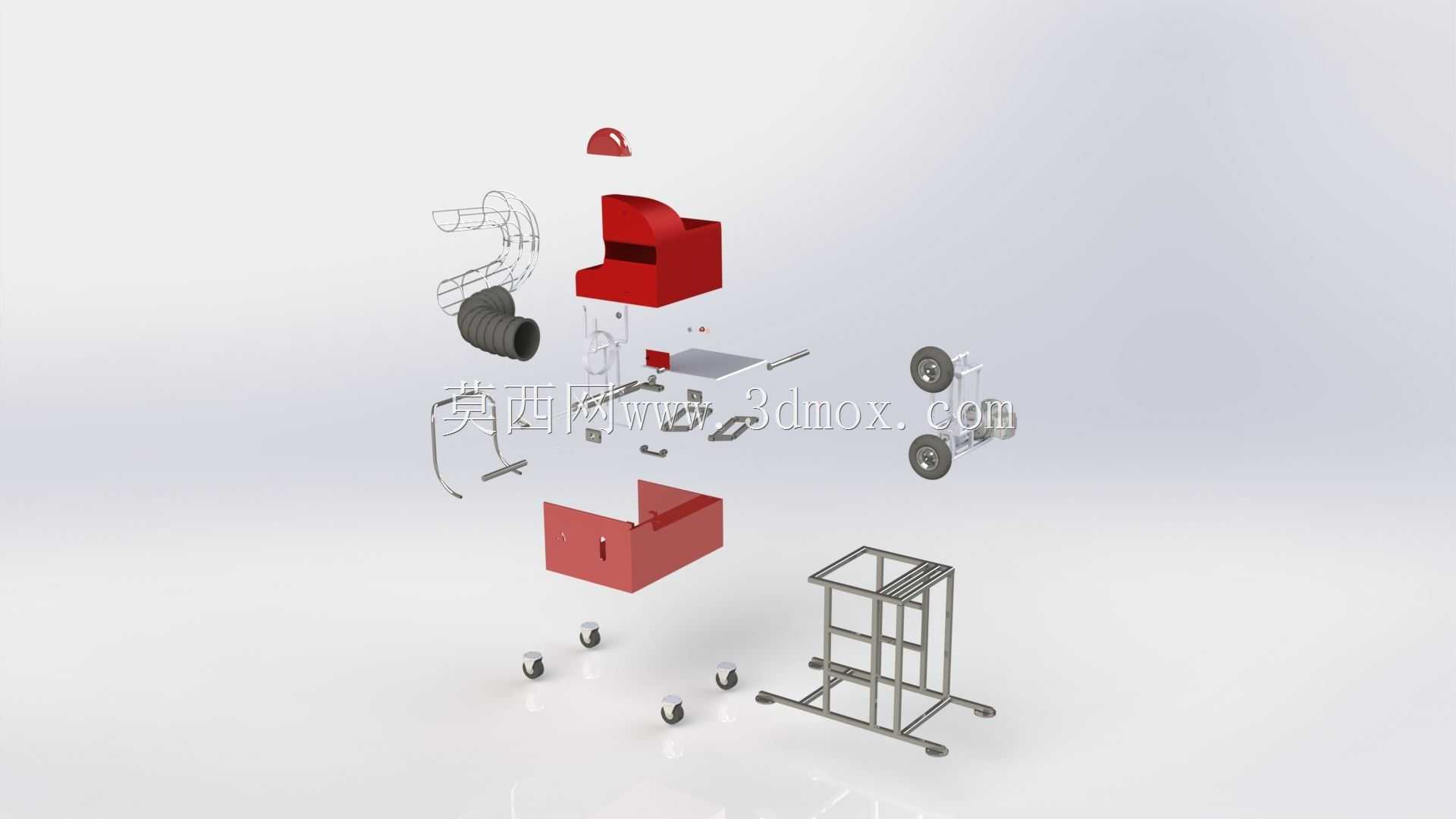

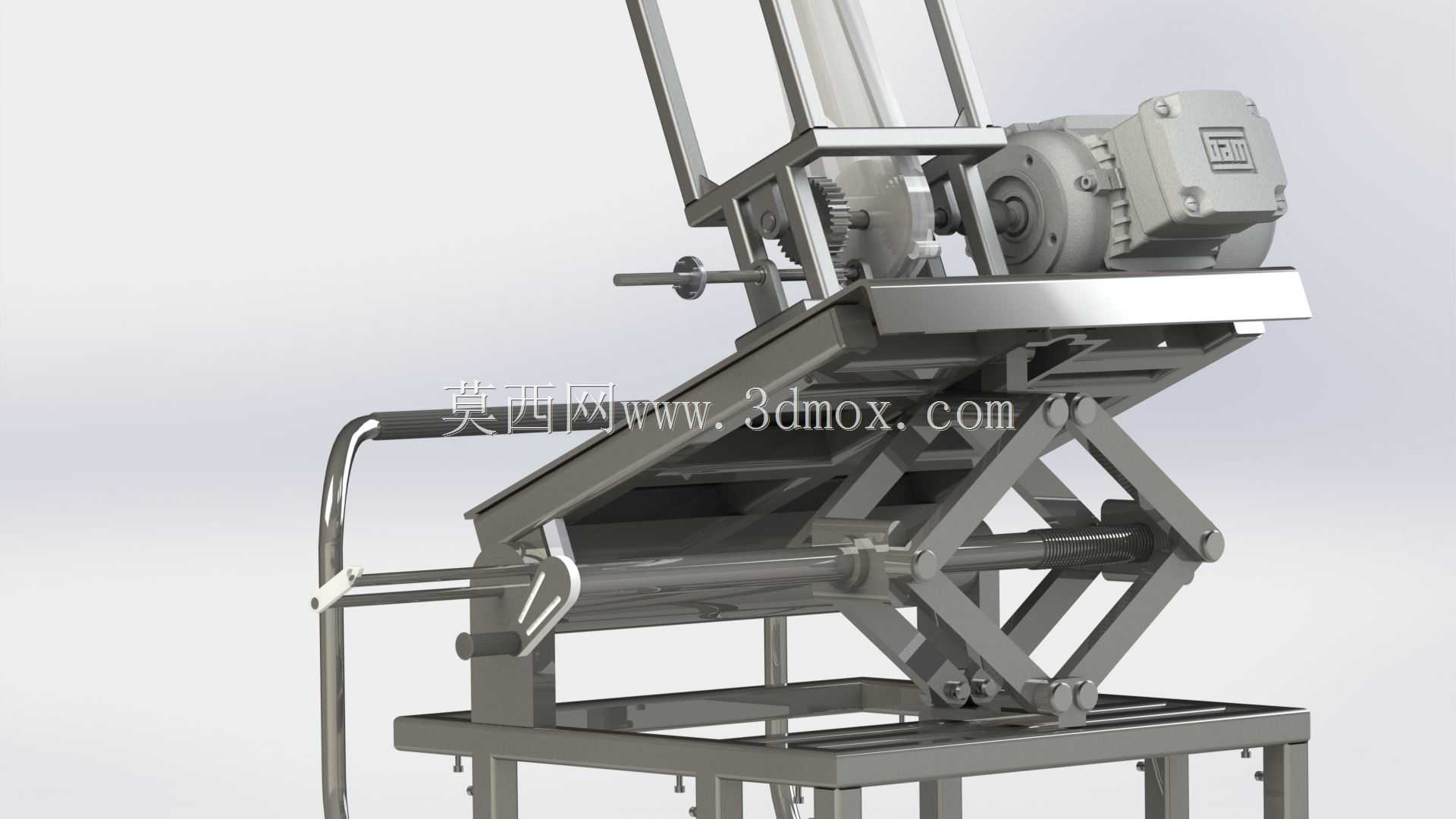

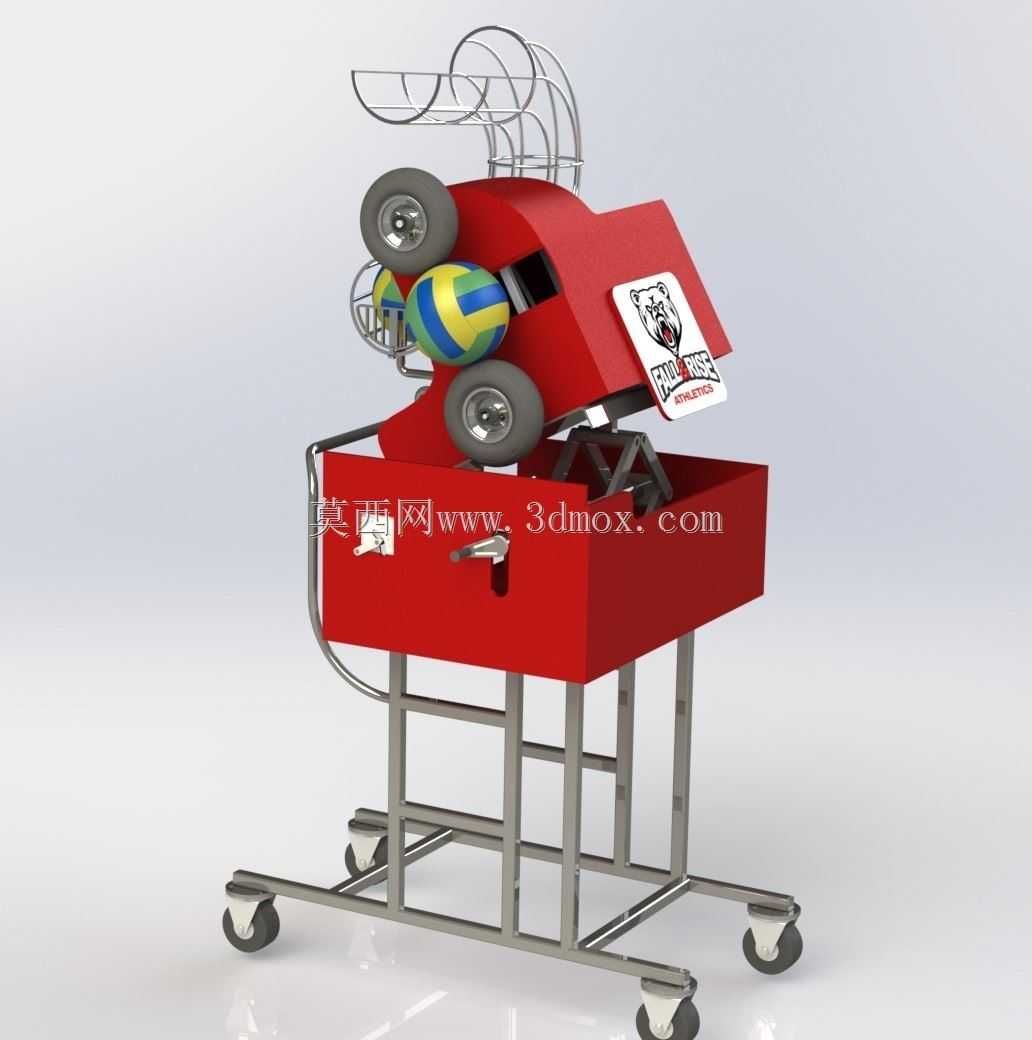

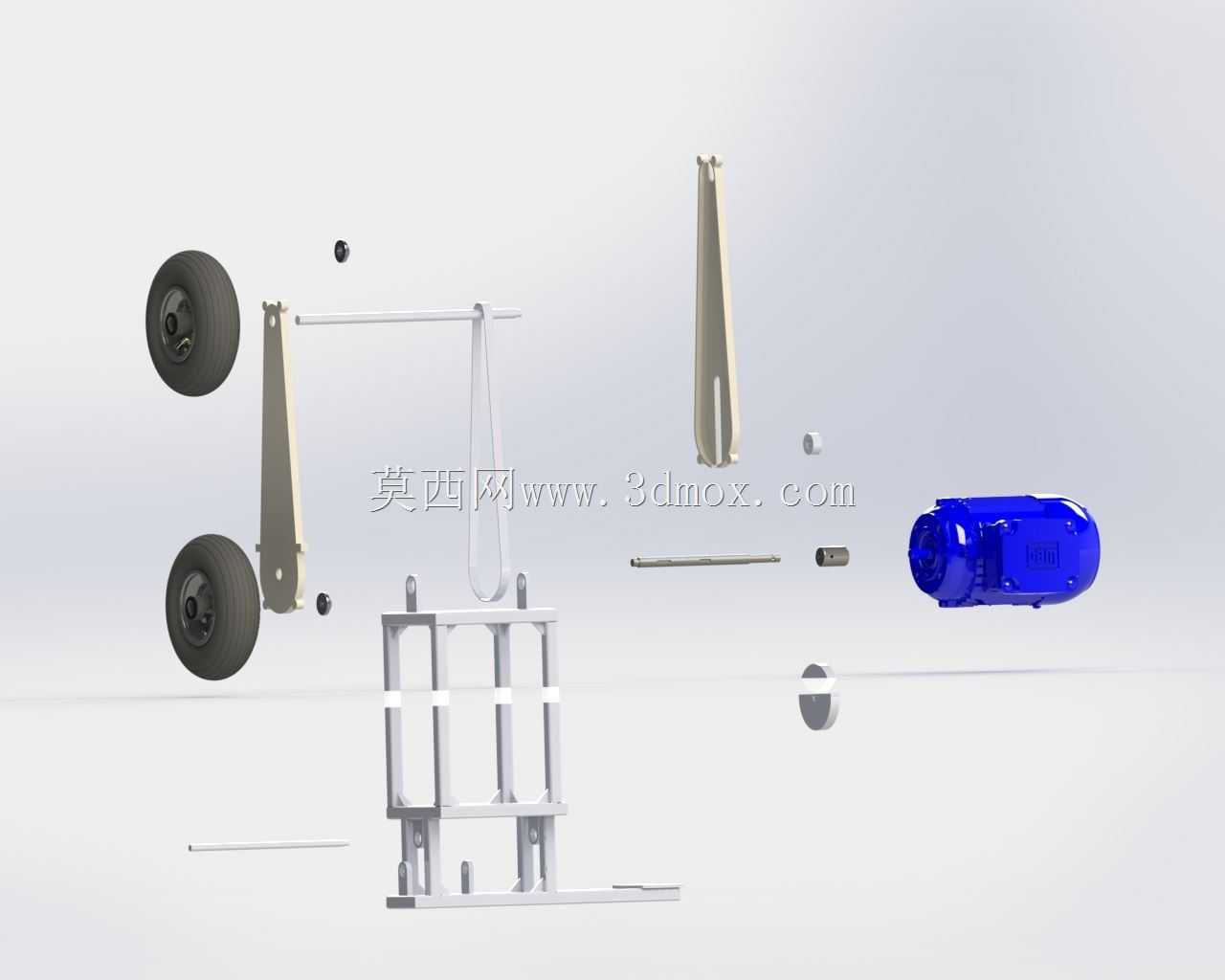

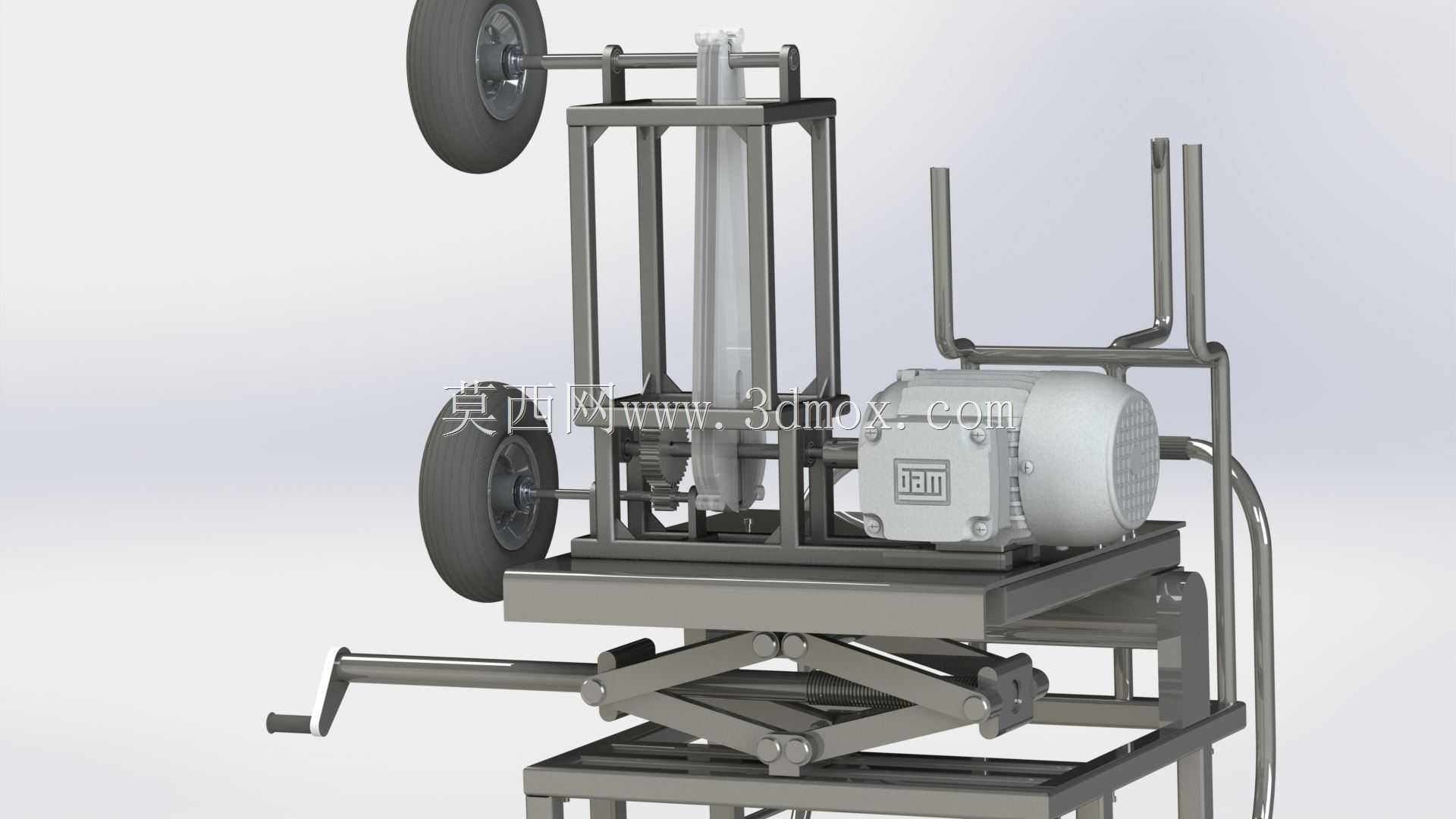

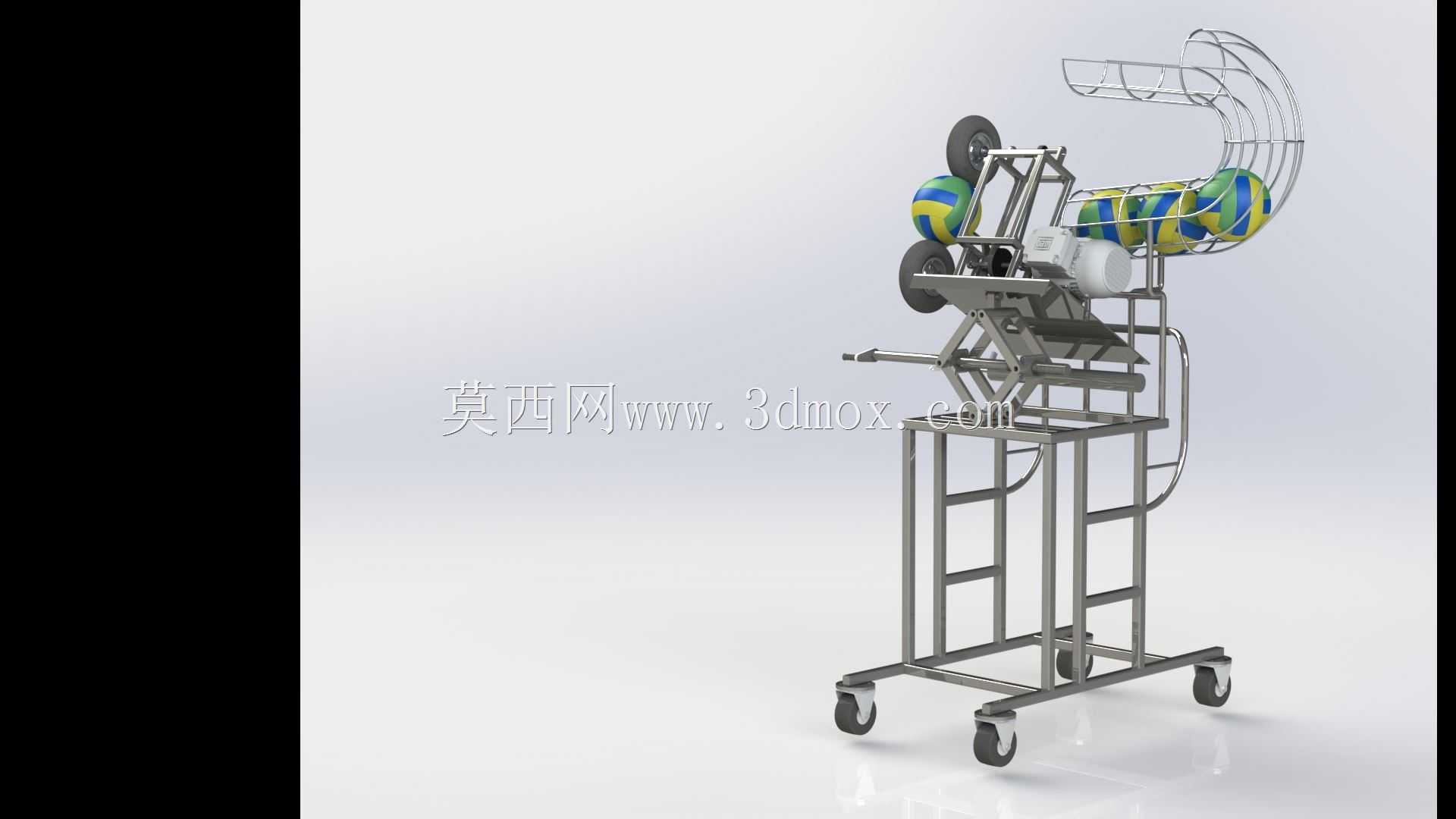

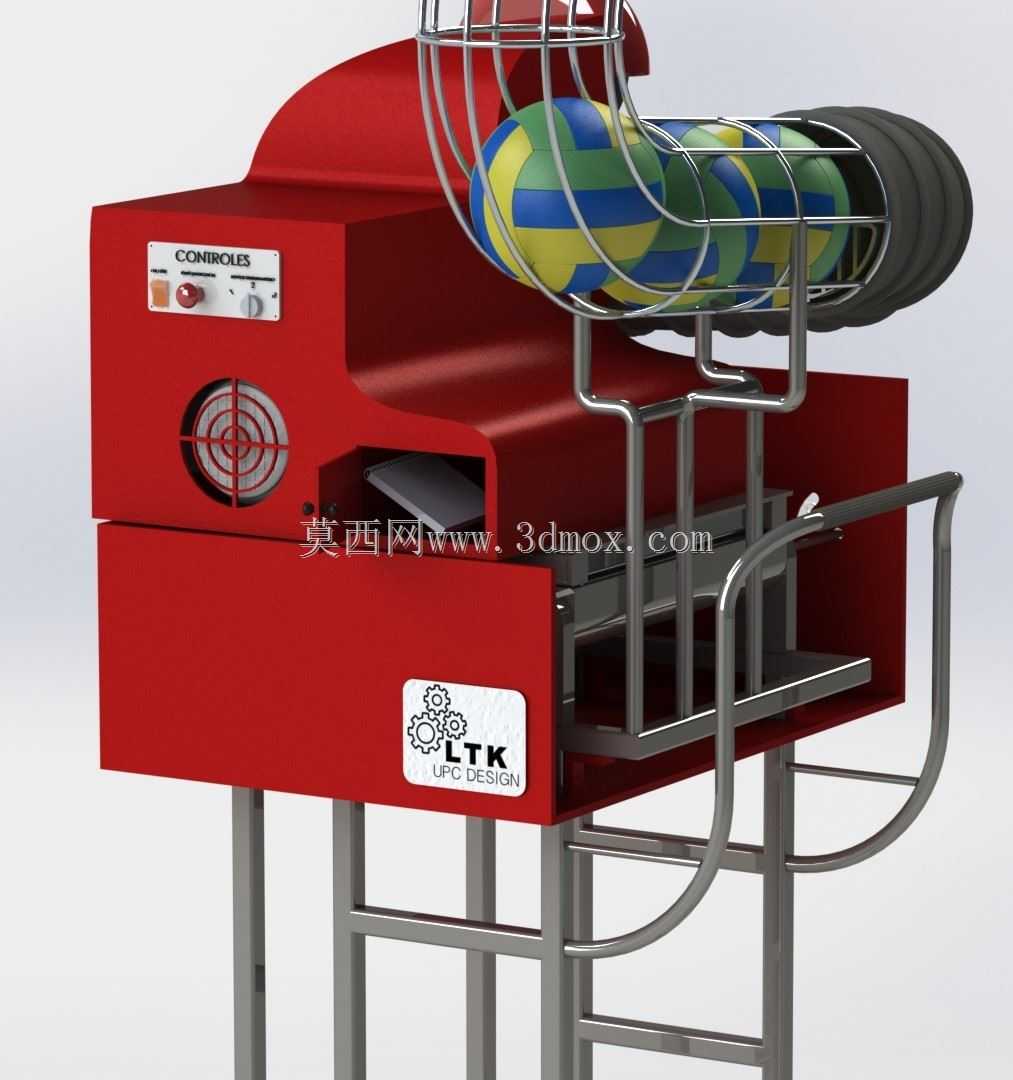

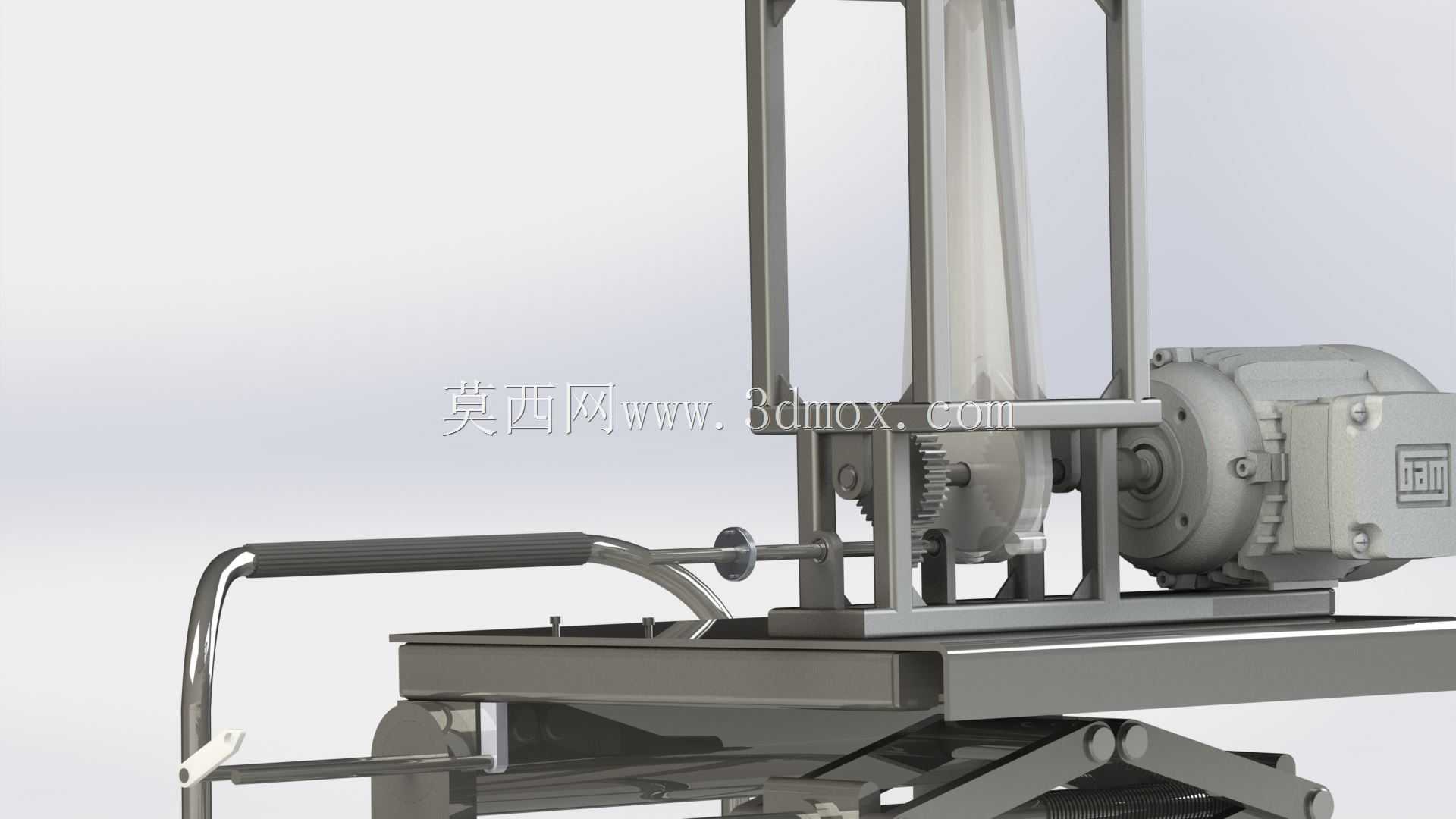

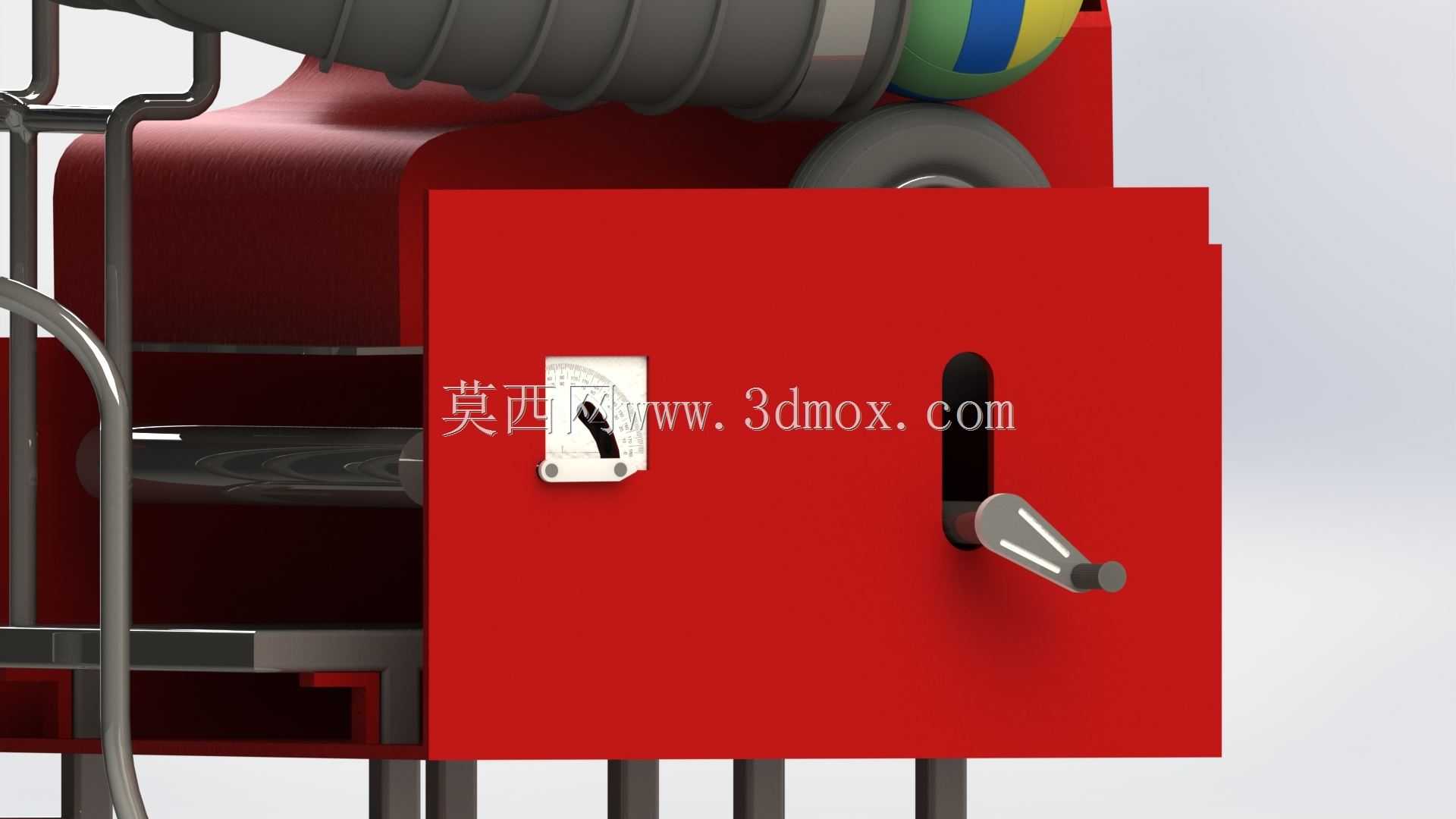

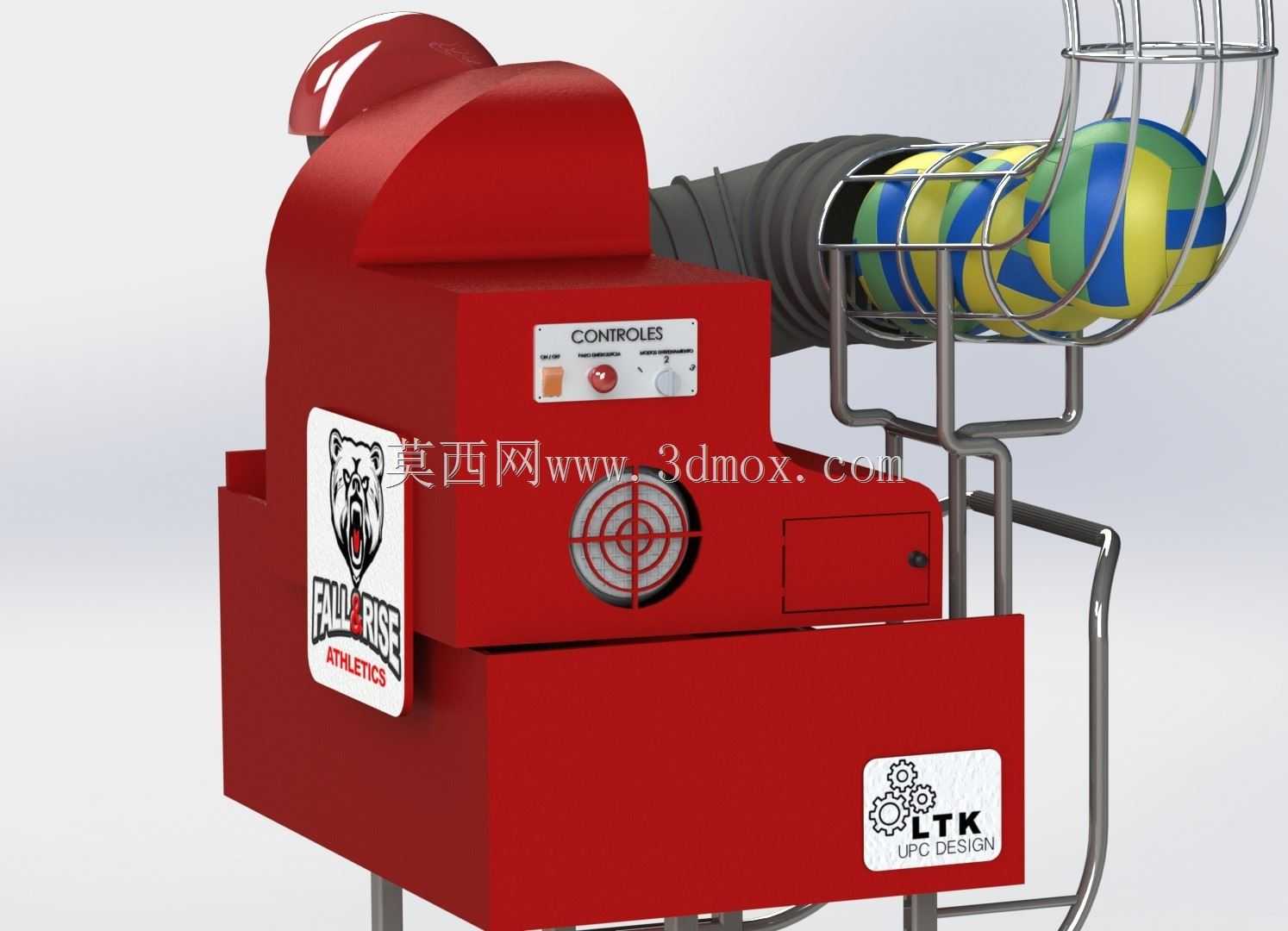

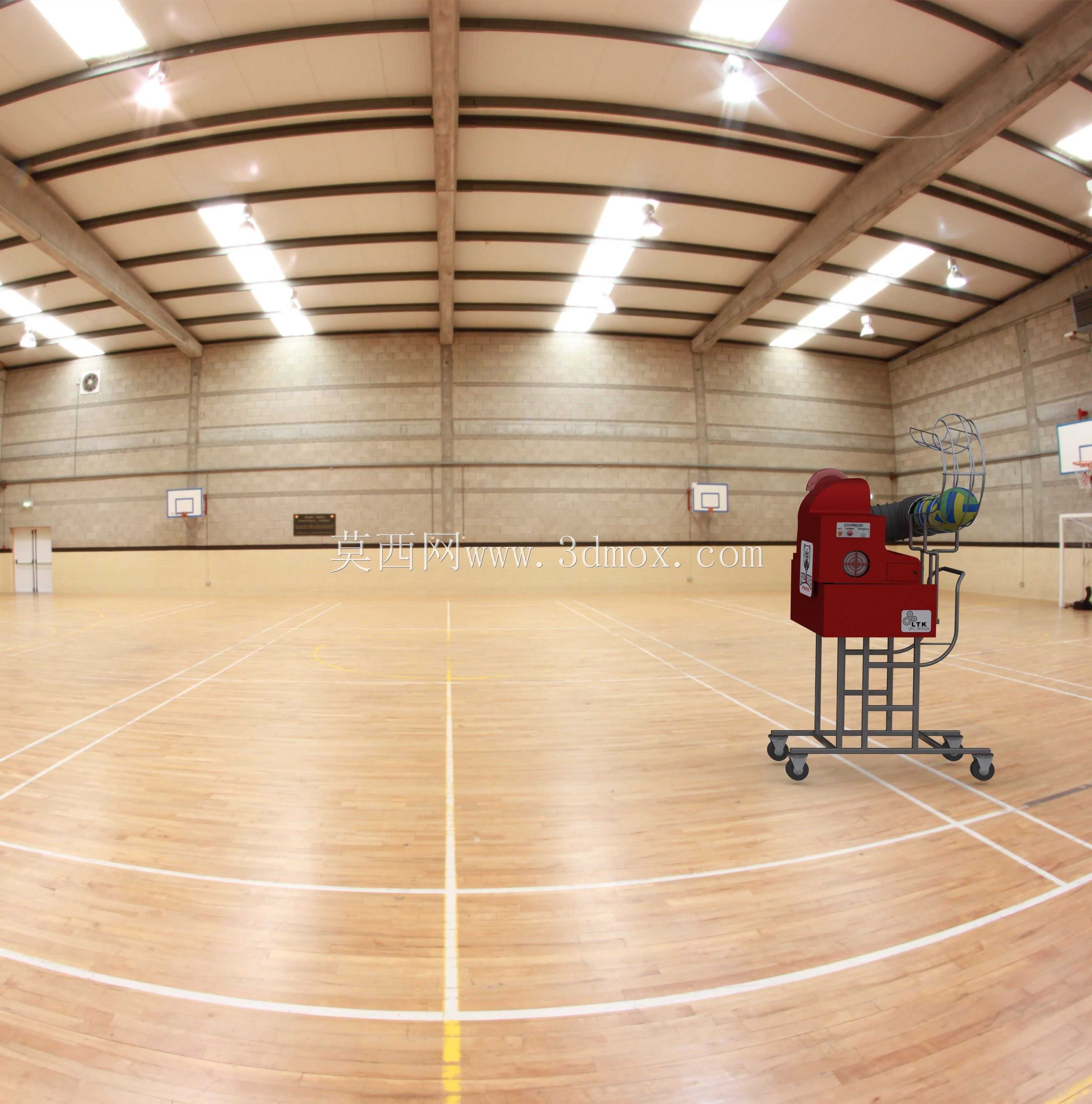

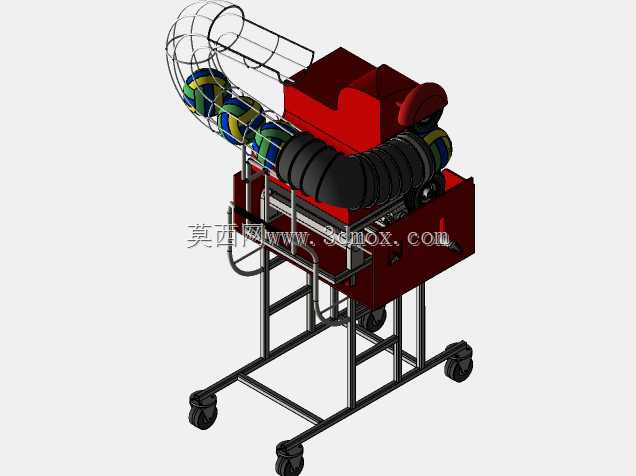

这款自动排球训练设备主要面向室内排球馆、校园排球训练场、青少年排球培训机构等场景使用，可替代人工完成多频次、多落点的发球作业，解决日常训练中陪练人员体力不足、发球节奏不稳定、落点覆盖范围有限的实际问题，能满足接发球训练、防守反应训练、一传稳定性训练等多种日常训练需求。设备整体采用带脚轮的方管焊接机架作为承载主体，底部安装四个带刹车的万向脚轮，可在平整的室内场馆地面灵活推移，训练时踩下脚轮刹车即可固定设备位置，无需额外打膨胀螺栓固定，适配不同场地的临时布置需求，机架底部预留120mm的离地间隙，可适配场馆内常见的PVC运动地胶、实木运动地板，推移时不会剐蹭地面铺装层。设备上部的发球执行单元采用双摩擦轮对射抛射结构，两个摩擦轮分别由独立的驱动单元带动，通过调整两轮的转速差可实现不同旋转特性的发球效果，可模拟上手飘球、旋转球、跳发球等多种真实比赛中的发球类型，发球角度可通过铰接支架在水平方向±45°、俯仰方向-10°到30°范围内调节，覆盖排球场地从近网到端线的全部落点区域，满足不同位置的防守训练要求。发球单元上方集成了框架式储球仓，储球仓采用弯制钢丝焊接成型，可容纳15-20颗标准排球，内部设置导球轨道，可依靠排球自重依次有序落入发球单元的入球口，无需人工频繁补球，可支持连续20分钟以上的不间断发球训练。设备中部设置独立的电气收纳箱体，箱体采用薄钢板折弯焊接成型，既可以容纳驱动控制模块、供电线路等电气组件，箱体顶部的平面还可临时放置训练用口哨、战术板、记录纸笔等小物件，箱体侧面设置带锁扣的检修门，日常维护时可快速打开检修门调整驱动轮间隙、更换磨损的摩擦轮胶层。整机的操作控件集中布置在机架后侧的扶手位置，操作人员站在设备后方即可完成发球频率、发球力度、旋转参数的调整，无需绕到设备正面操作，避免被发出的排球误击。设计过程中重点考虑了设备的配重平衡，将重量较大的驱动组件、电气组件尽量布置在机架下部的箱体内，降低整机重心，避免大角度发球时设备出现倾翻风险，机架上部的发球单元与储球仓均采用快拆式连接结构，日常转运时可快速拆分为上下两个部分，放入普通MPV车型的后备箱即可完成跨场地转运，无需使用大型货运车辆。摩擦轮的外层采用高耐磨聚氨酯材质，硬度控制在邵氏60-65度，既可以提供足够的摩擦力带动排球加速，又不会过度挤压排球造成球面磨损，延长训练用球的使用寿命。入球口位置设置光电检测组件，可识别排球是否到位，避免空转摩擦轮造成不必要的能耗与胶层磨损，发球频率可在每3秒1球到每10秒1球之间无级调节，适配不同水平训练者的反应节奏，新手训练时可降低发球频率预留充足的反应准备时间，专业队训练时可提高发球频率模拟比赛中的连续防守场景。
