手扶式内燃冲击夯三维结构设计

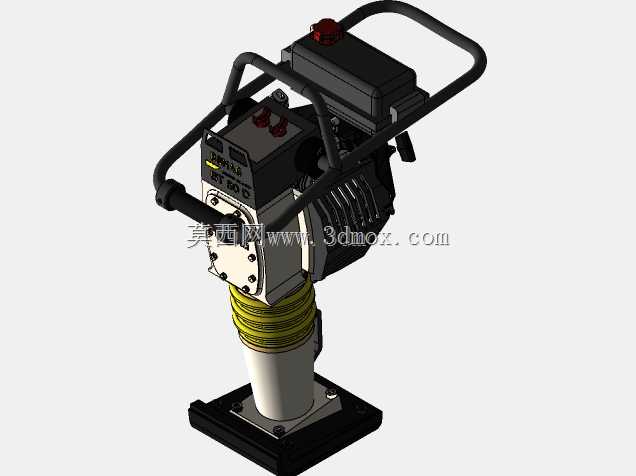

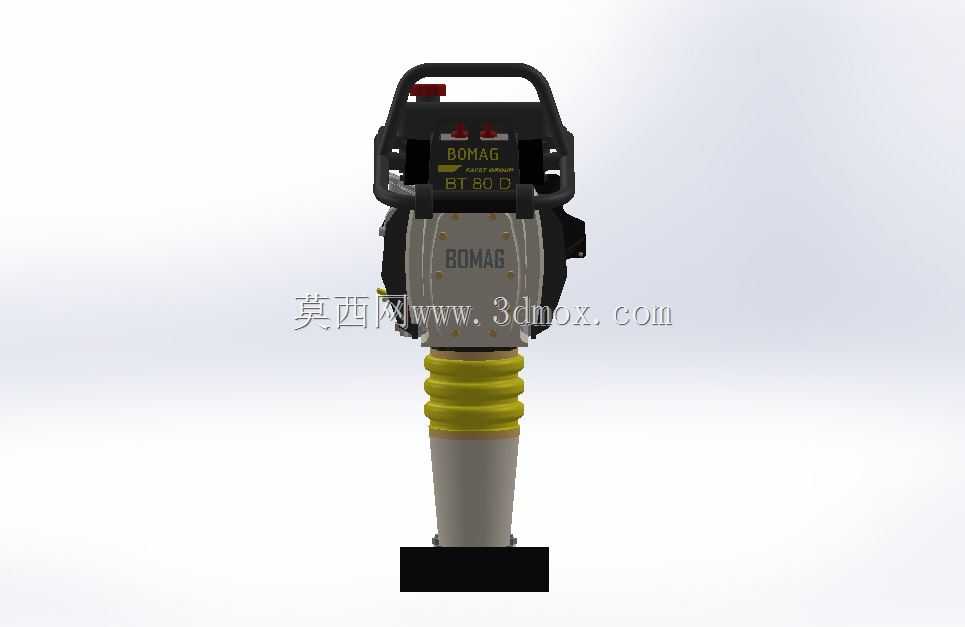

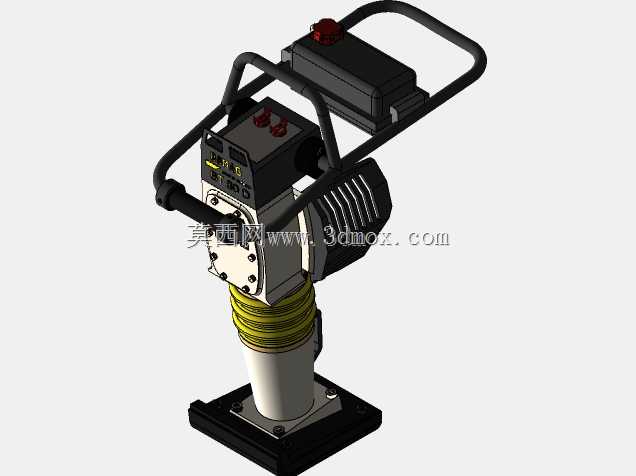

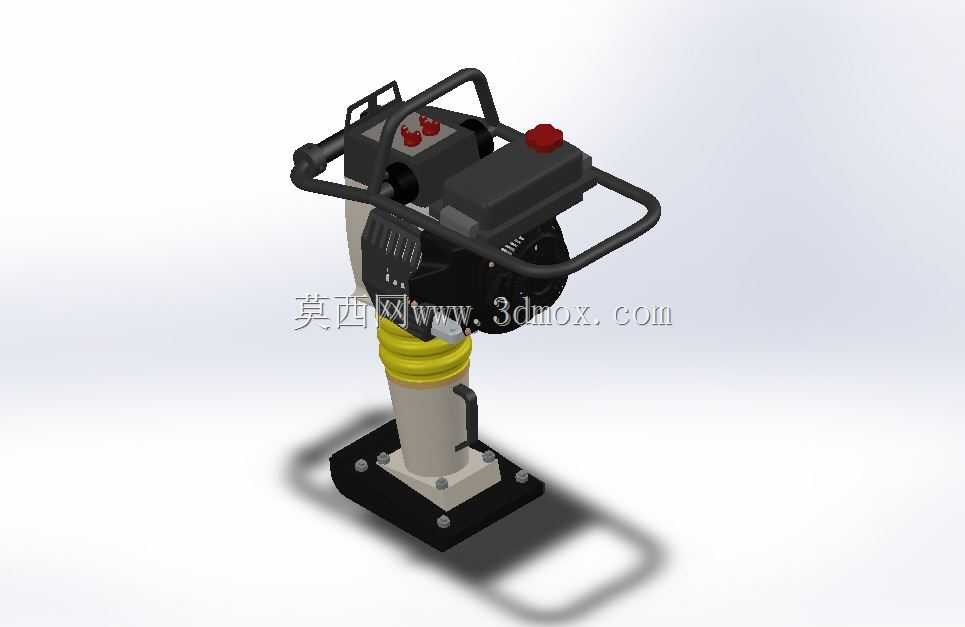

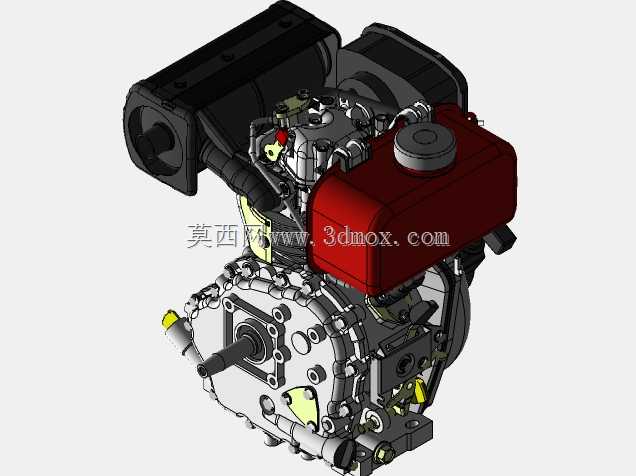

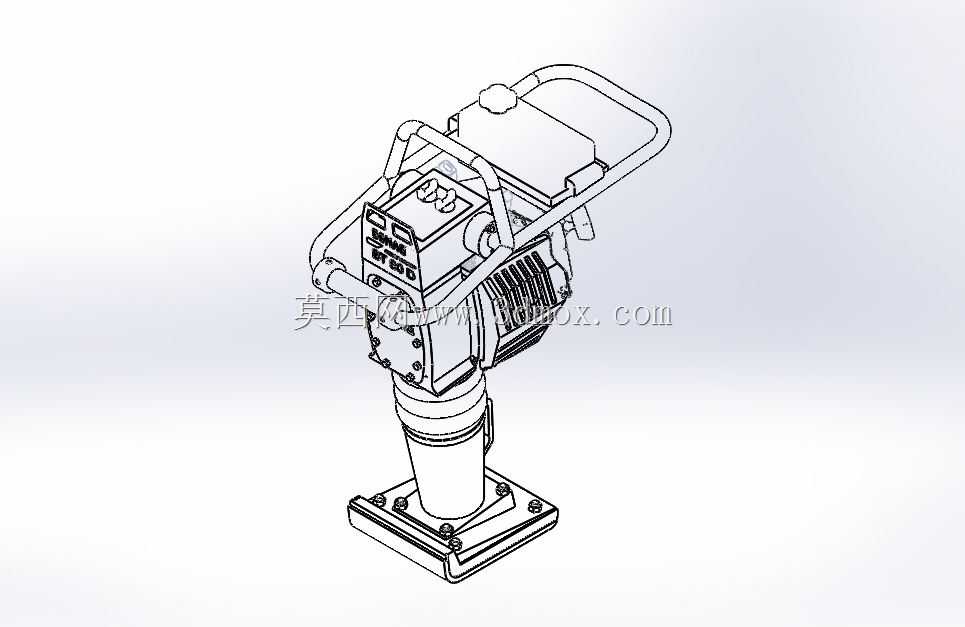

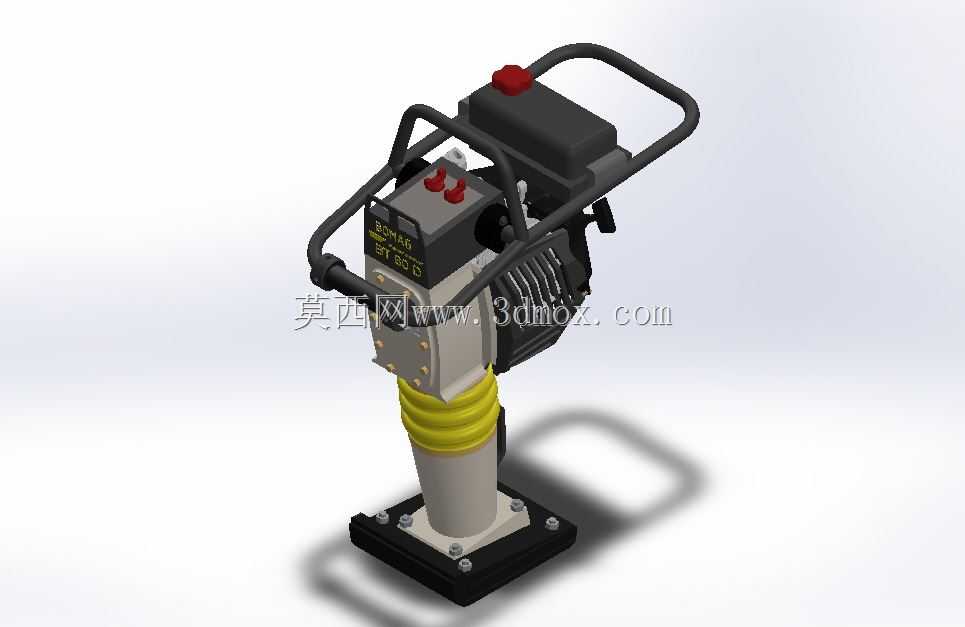

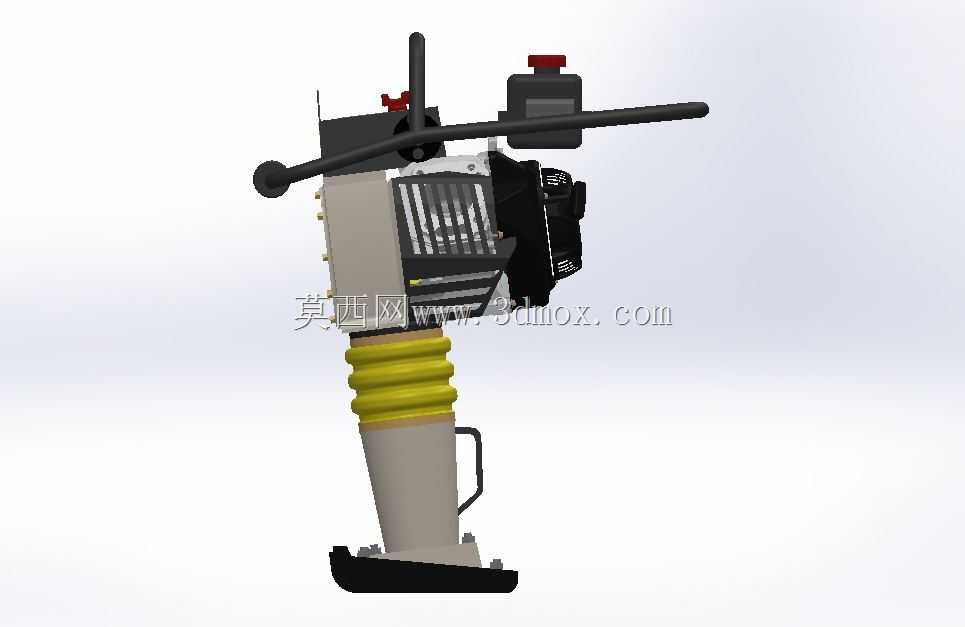

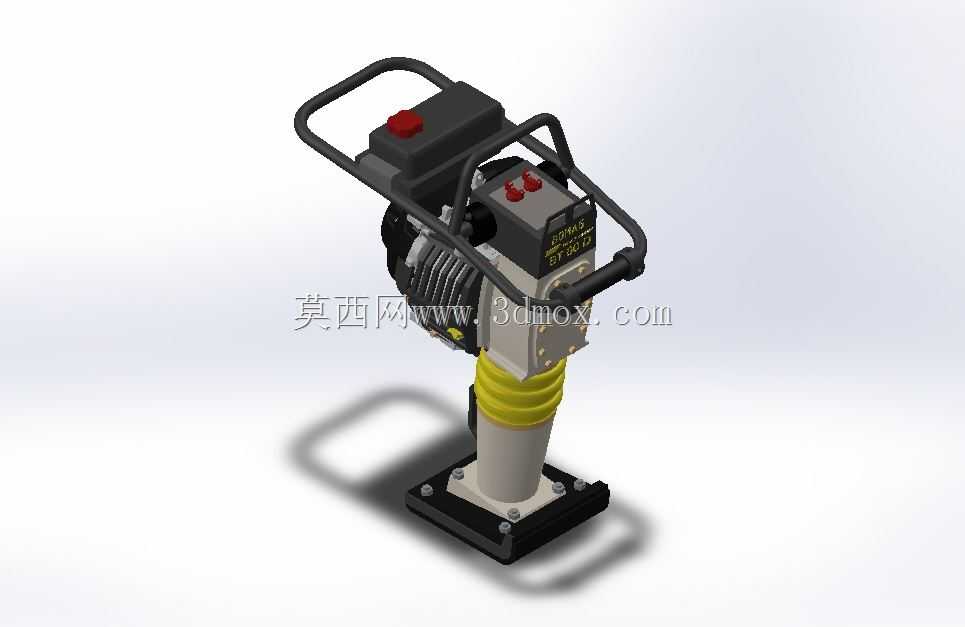

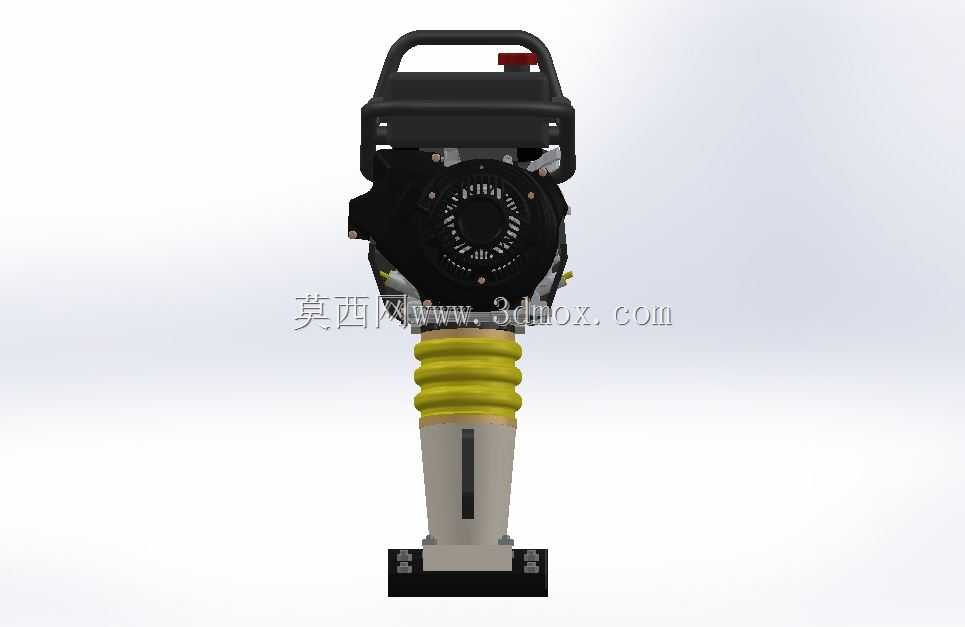

在道路养护、建筑地基施工、狭小场地土方压实作业场景中，手扶式冲击夯是不可或缺的小型压实设备，尤其适合管沟回填、墙角边缘压实、人行道基层夯实这类大型压路机无法覆盖的作业区域，依靠高频竖向冲击动能将松散土层、砂石垫层、沥青冷补料逐层压密，避免后期地基沉降带来的结构隐患。这款冲击夯的整体结构采用立式布局，上部为动力单元与操作扶手总成，中部为传动缓冲与导向机构，下部为冲击做功的夯板组件，整机重心沿夯击作用线垂直分布，作业时操作人员只需通过扶手控制行进方向，无需额外施加下压力，设备自身的冲击反力会带动整机自动向前步进，大幅降低长时间作业的劳动强度。动力单元采用风冷内燃动力配置，动力输出端通过离心离合器连接曲柄连杆机构，将曲轴的旋转运动转化为夯锤的竖向往复运动，中间设置的多层波纹式缓冲胶墩，既能够传递夯击力，又可以隔绝夯击反震向上传递到扶手位置，避免操作人员受高频震动影响出现手臂疲劳损伤。扶手框架采用弯管焊接成型，表面设置防滑握套，扶手与主机架的连接位置设置减震胶套，进一步削弱传递到操作人员手部的震动幅值，操作区域的控制开关集中布置在右手握把附近，可实现油门调节、紧急停机的单手操作，适配施工现场复杂的操作需求。中部的导向套采用耐磨合金衬套结构，为夯锤的竖向运动提供精准导向，避免长期作业后出现夯击偏斜，导致夯板受力不均出现异常磨损；夯板采用高强度钢板焊接成型，底部做圆角过渡处理，避免夯实沥青面层时刮扯铺装材料，夯板与夯架的连接位置设置缓冲垫，吸收夯击瞬间的偏载冲击力。从安装边界来看，整机作业时的最小占地宽度仅为夯板宽度两侧各预留十厘米操作空间即可，可在宽度不足一米的管沟内正常作业，整机高度适配成年人站立操作的扶手高度，无需弯腰即可控制设备走向；日常维护时，只需拆开中部护罩即可对离合器、缓冲胶墩、导向衬套进行检查更换，动力单元的空滤、火花塞等保养件均外露布置，无需拆解主体结构即可完成常规保养作业。设计过程中针对不同作业工况的受力特性，对夯架的弯管连接处做了加强筋处理，缓冲胶墩的刚度经过多轮调试，既保证夯击力有效传递到作业面，又能将扶手位置的震动加速度控制在人体可接受的范围内，避免长期操作带来的职业健康损伤。
