亚音速低速回流式风洞试验段结构设计

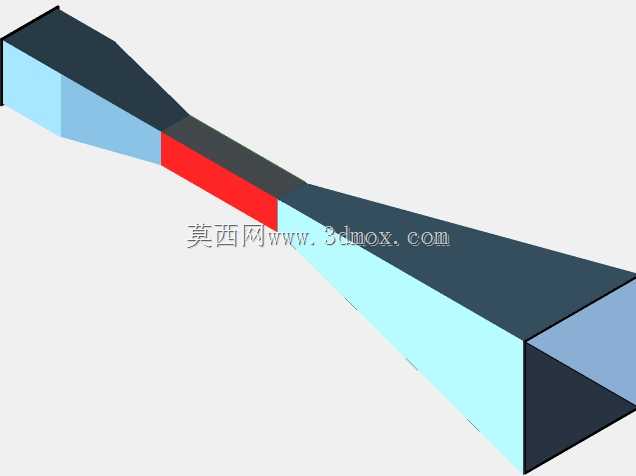

本次呈现的风洞结构，核心围绕低速气动试验场景的实际需求搭建，整体采用收缩段-试验段-扩散段的经典流道布局，可覆盖航空航天基础教学、小型飞行器气动性能验证、建筑结构风载荷模拟、汽车局部构件风阻测试等多类应用场景。从结构设计逻辑来看，收缩段采用大曲率渐变的收缩比设计，入口端截面尺寸远大于试验段截面，通过平滑过渡的型面约束气流，让来流在进入试验段前完成均匀加速，最大限度降低气流紊流度，保证试验段核心区域的流场品质满足测试要求；试验段作为核心测试区域，采用等截面直段设计，预留了足够的观察窗安装位与测试夹具安装接口，可适配不同尺寸的测试样件安装，边界尺寸充分考虑常规小型试验件的放置需求，不会出现样件与流道壁面干涉的问题；扩散段采用小角度渐扩结构，逐步降低气流流速，减少流道内的压力损失，同时避免气流过早分离产生紊流影响上游试验段的流场稳定性。在实际使用过程中，该结构可配合动力段、整流段、拐角导流片等配套组件组成完整风洞系统，能够模拟不同流速下的空气流动环境，完成翼型升阻特性测试、建筑模型风振响应测试、小型无人机整机气动布局验证等工作。设计过程中充分考虑了流道壁面的拼接精度要求，所有型面过渡位置均做了平滑处理，避免台阶、凸起等结构引发的局部涡流干扰测试结果；整体流道的中心线采用直线布局，减少不必要的弯折带来的流场畸变，同时各段之间采用法兰连接结构，方便后期拆装维护与内部流道清洁，安装边界预留了足够的螺栓操作空间，不需要额外定制特殊安装工具即可完成组装。从结构强度角度来看，流道壁板采用等厚度设计，可承受常规低速风洞运行时的内外压差，不会出现壁板变形导致流道截面尺寸变化的问题，各段的支撑位置均设置在流道重心附近，安装后整体稳定性较好，运行时不会因气流脉动产生明显的结构振动，避免振动传递到测试段影响传感器的测量精度。
