手动平板卷圆成型轧钢设备结构

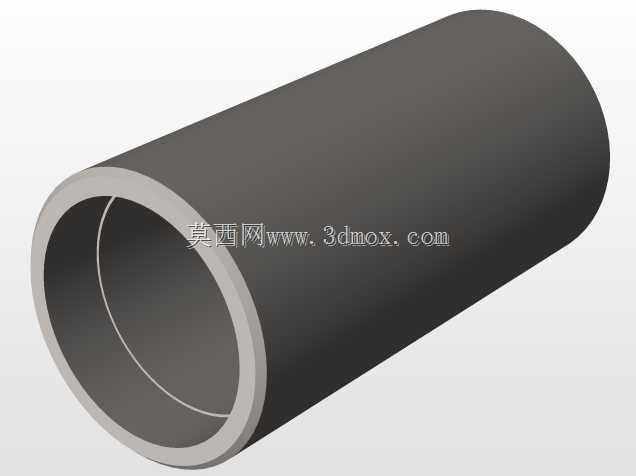

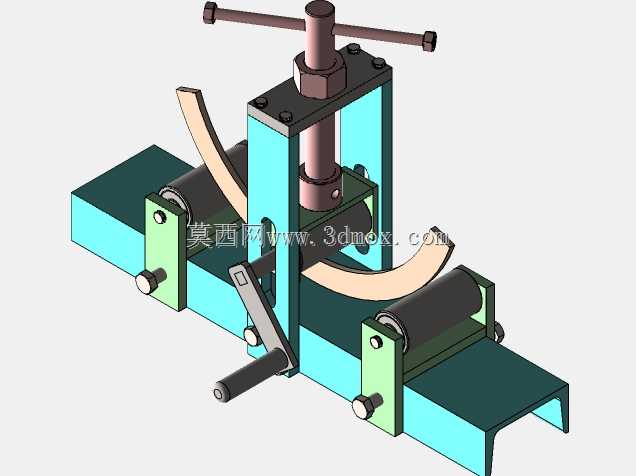

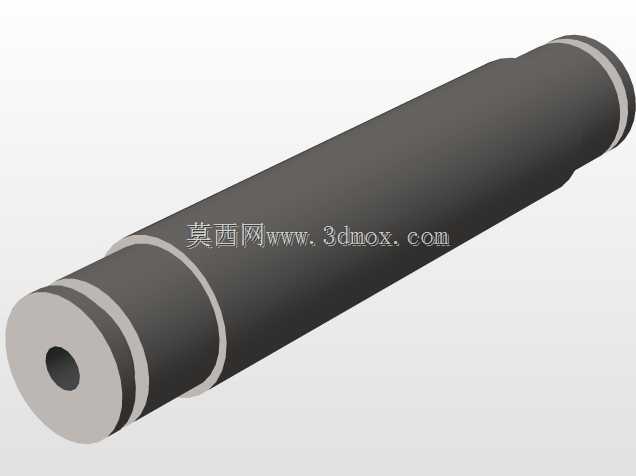

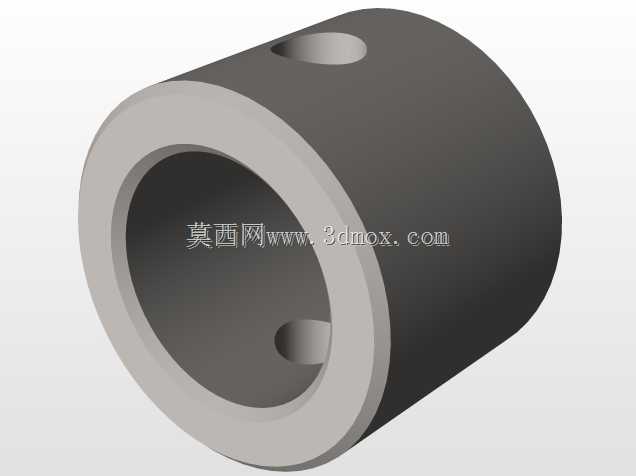

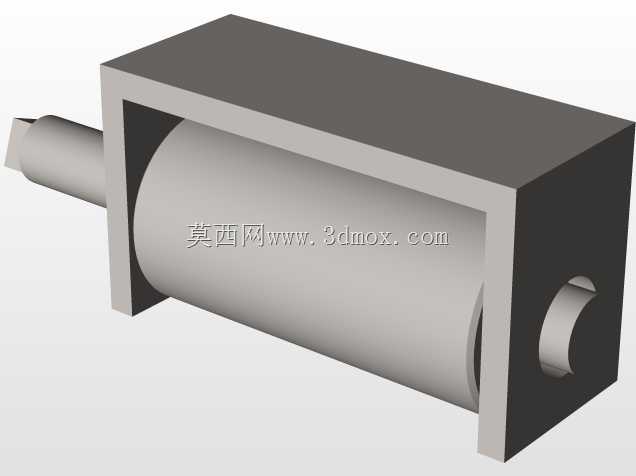

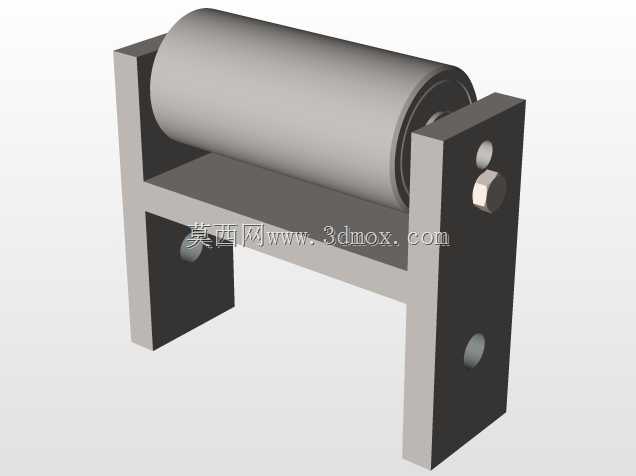

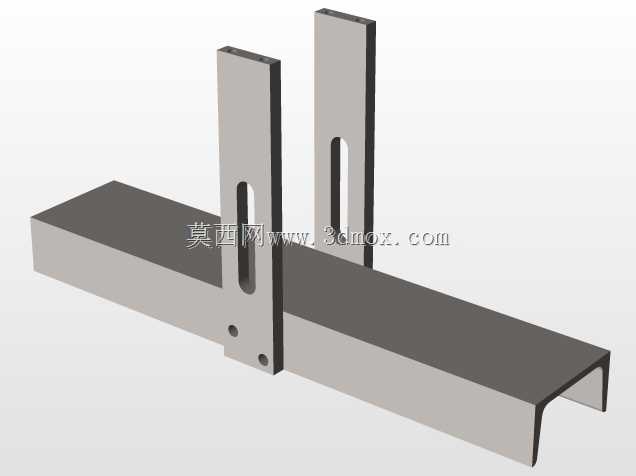

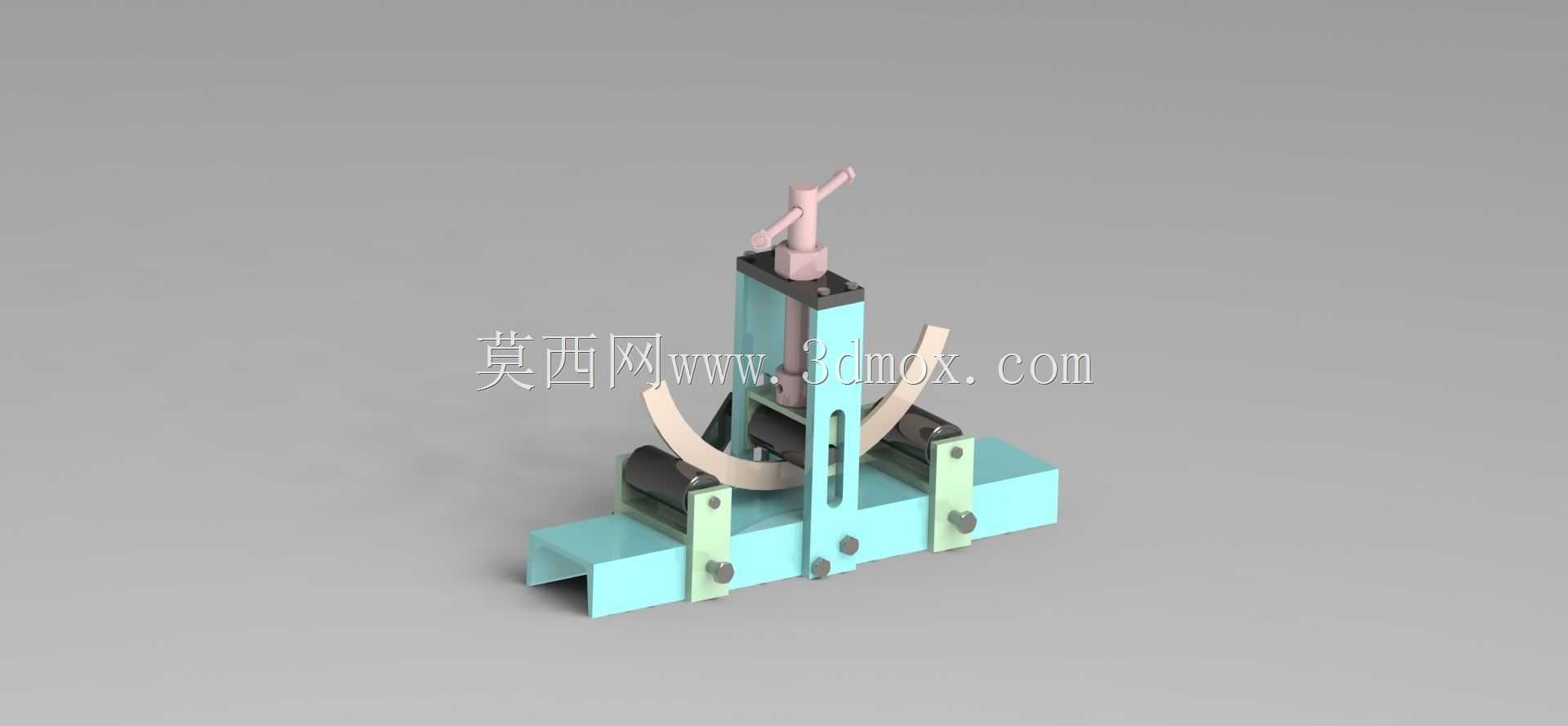

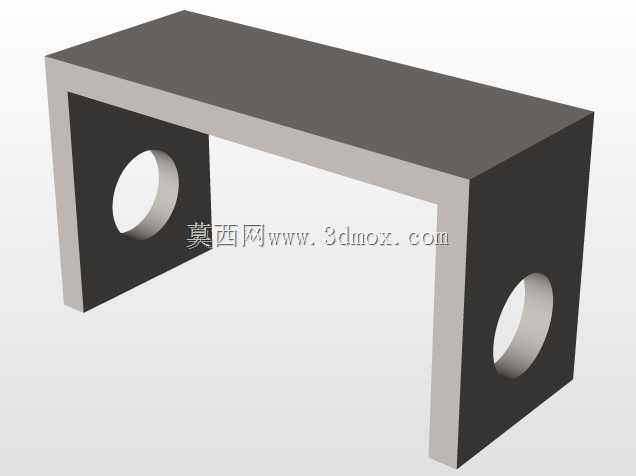

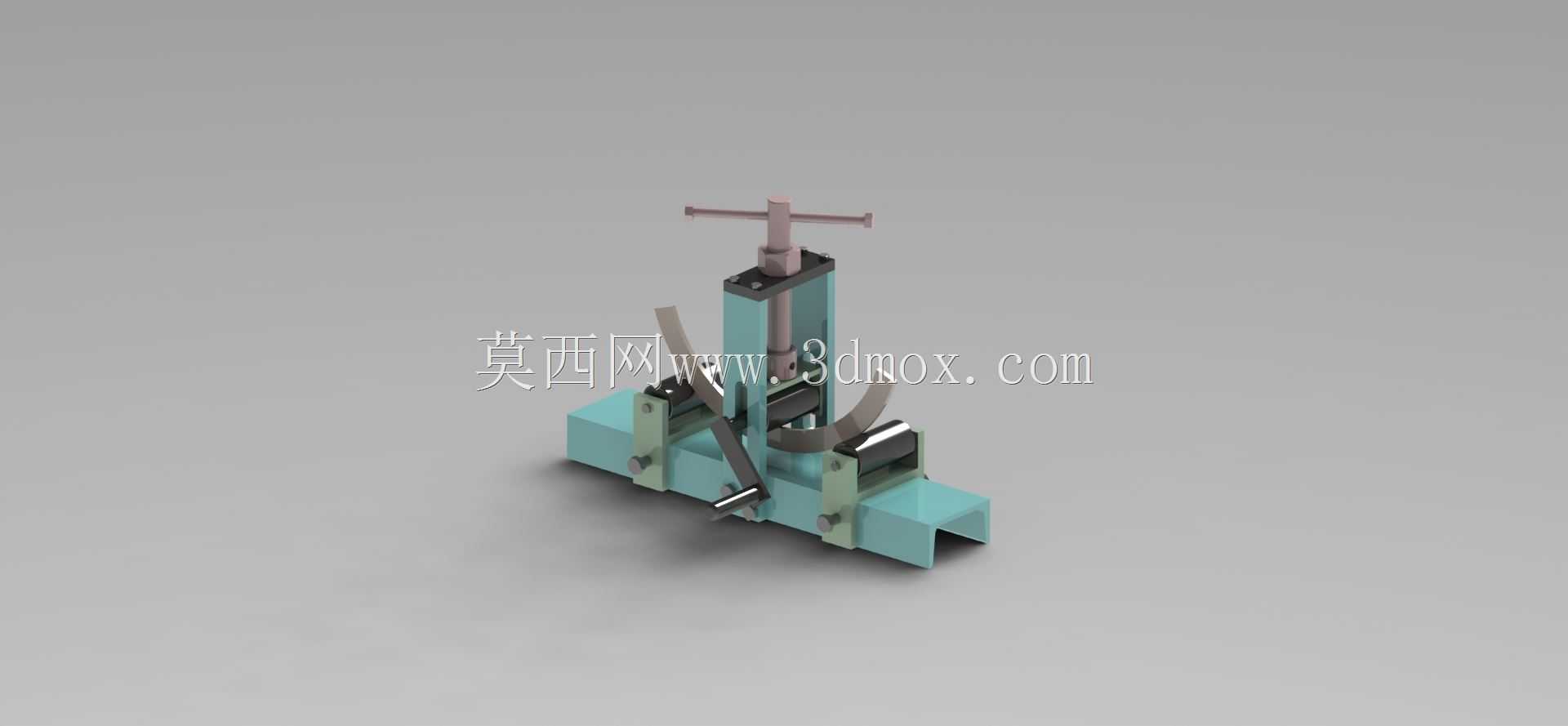

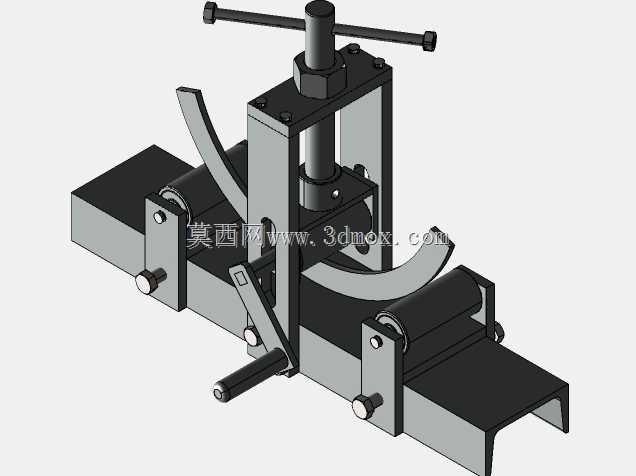

在小型钣金加工、五金制品打样以及通风管道预制这类零散小批量加工场景里，这类手动卷圆设备的出镜率远高于大型自动化卷板机组，它不需要配套复杂的电气控制与液压站，仅靠人工操作就能完成薄钢板的圆弧卷制成型，尤其适合加工厚度在2mm以内的低碳钢板、镀锌板这类常用钣金材料，很多街边五金加工门店、小型通风设备加工厂都会配置同类型设备，用来加工圆管段、弧形护罩、法兰预弯件这类小尺寸成型工件。从结构设计逻辑来看，这套设备采用了对称式双下辊支撑配合上辊下压的经典三辊卷圆结构，底部的C型槽式机架直接承担卷制过程中的全部反力，不需要额外做混凝土基础固定，直接放置在平整的工作台面上就能使用，整体安装占用的台面尺寸大概在400mm见方，总高度控制在350mm左右，不会占用过多车间操作空间，搬运移位也不需要起重设备，两名操作人员就能轻松挪动。顶部的T型手摇丝杠是上辊的进给调节机构，转动手轮就能带动上辊垂直升降，以此调整下压量来控制钢板卷制的曲率半径，相比偏心调节结构，丝杠进给的调节精度更高，锁紧后也不会因为卷制过程中的反力出现回退，能保证整段板材卷制的曲率一致性。两侧的侧挡辊座用来限制板材进给时的横向偏移，避免卷制过程中板材跑偏出现错边、锥度问题，辊轮都采用了光滑圆柱面设计，不会在板材表面压出划痕，对表面质量要求较高的装饰类钣金件也能适配。设计时特意将受力集中的上辊支座与底部机架做了一体化加强处理，丝杠螺母采用铜质嵌件嵌入支座内，长期反复调节也不会出现螺纹滑牙问题，所有辊轮的轴端都配置了简易滑动轴承，加注普通润滑脂就能满足长期使用需求，维护成本极低。操作时只需要将裁好的平板料从上下辊之间的缝隙送入，根据目标圆弧半径调整好上辊下压量，来回扳动板材配合逐步进给下压，就能将平板逐步卷成需要的圆形，对于小直径圆筒的卷制，还可以配合分段点压的方式避免板材出现直边段，卷制成型后的工件合缝精度能满足后续焊接、咬口的工艺要求，不需要额外修磨边缘。这类设备没有复杂的传动结构，故障点极少，对于没有操作经验的新工人，简单讲解调节逻辑就能上手操作，相比大型卷板设备，它的加工灵活性更高，针对小尺寸、小批量的卷圆加工需求，加工效率反而比调试大型设备更高，也不会出现大设备加工小件时的动力浪费问题。
