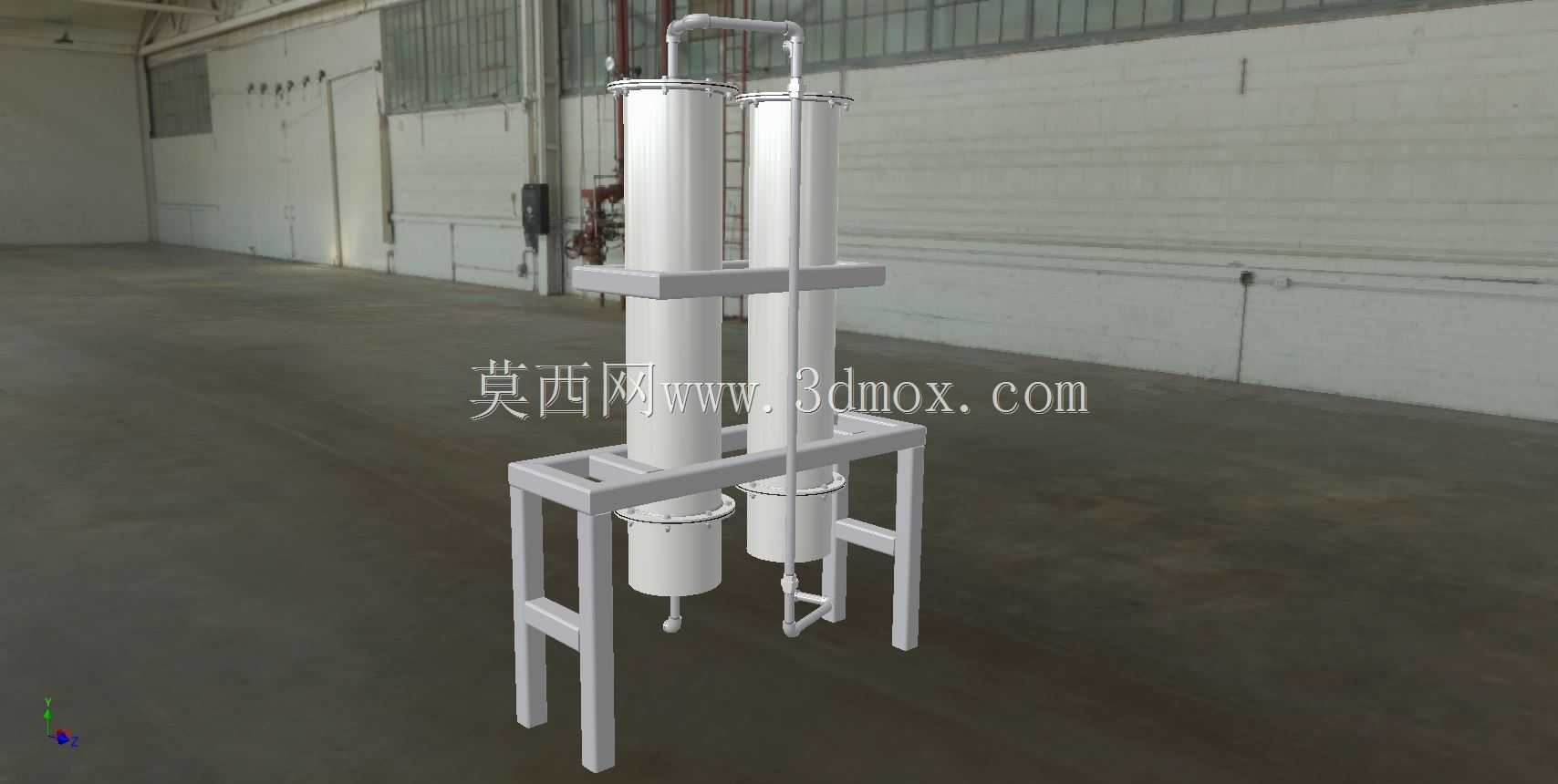

工业级双筒立式金属框架过滤装置

在化工原液输送、循环水预处理、轻工物料提纯这类连续生产不能中断的流体处理工况里，单筒过滤器更换滤芯时必须关停管路，很容易拖慢整条产线的节拍，双筒并联结构的过滤设备就是为解决这类痛点设计的。这套带一体式金属框架的双过滤单元，两个滤筒通过顶部汇流管路连通，日常运行时可单独切断任意一侧滤筒的通路完成滤芯更换或筒体排污，另一侧持续保持通流状态，完全不需要中断主管路的介质输送，适配日化原料输送、工业循环水旁滤、中小型化工制程的杂质截留需求，能过滤掉流体中裹挟的焊渣、颗粒杂质、絮状悬浮物，避免后续管路阀门、精密计量泵、换热设备被杂质卡涩或磨损。从结构设计逻辑来看，整套设备的承载框架采用方管焊接成型，框架上下设置了两层环形抱箍定位结构，分别卡紧两个滤筒的上部筒体和下部锥段位置，避免滤筒充液后因介质重量、管路振动出现偏移，框架支腿底部预留了地脚螺栓安装孔，可直接固定在车间设备平台或硬化地面上，安装时不需要额外焊接支撑支架，能大幅缩减现场安装的施工周期。滤筒本身采用立式长筒结构，下部设计锥状集污段，排污口设置在锥段最底端，设备运行过程中截留的大颗粒杂质会在重力作用下自然沉降到锥段底部，不需要频繁拆开筒体清理，只需要定期打开排污阀就能排出沉积的杂质，降低日常运维的工作量。顶部的连接管路做了等程设计，两个滤筒的进液路径长度、弯头数量完全一致，切换工作筒体时不会出现管路流阻突变，避免主管路流量出现大幅波动。从安装边界来看，整套设备的横向占用宽度控制在常规工业设备通道的允许范围内，支腿间距适配标准规格的接液托盘，现场布置时不需要对原有管路做大幅度改道，顶部的管路接口预留了标准法兰连接位，可直接对接不同通径的工业管路，框架侧面预留了压差开关的安装支架位，后续可加装压差检测装置，实时监测滤筒的堵塞情况，不需要人工定期拆检判断滤芯状态。整套结构没有多余的冗余设计，所有受力构件都做了圆角过渡处理，避免焊接应力集中，框架表面做了防锈处理，适配车间内多潮湿、多腐蚀性气溶胶的安装环境，滤筒的快开结构设计在顶部，更换滤芯时只需要拆开顶部压盖就能抽出内部滤篮，操作空间充足，单人即可完成常规的滤芯更换作业。
