印刷后道工序用上光销钉加工设备

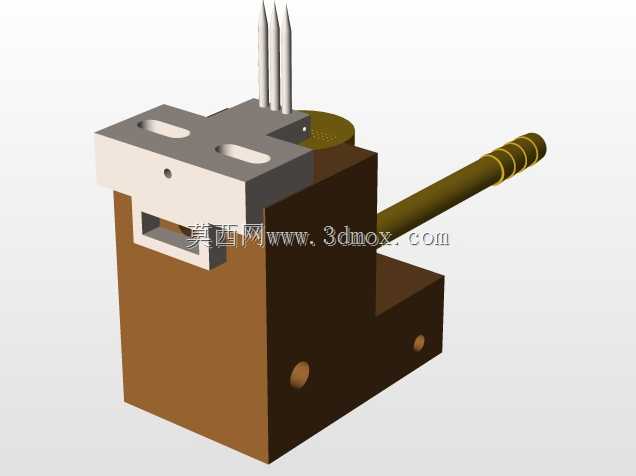

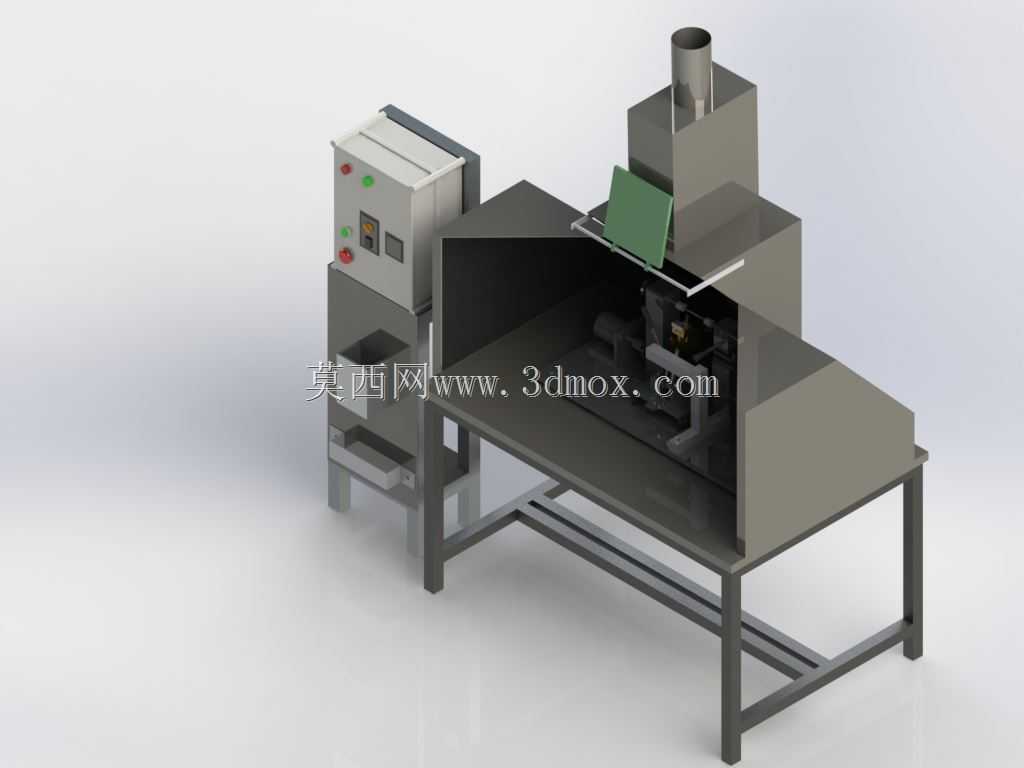

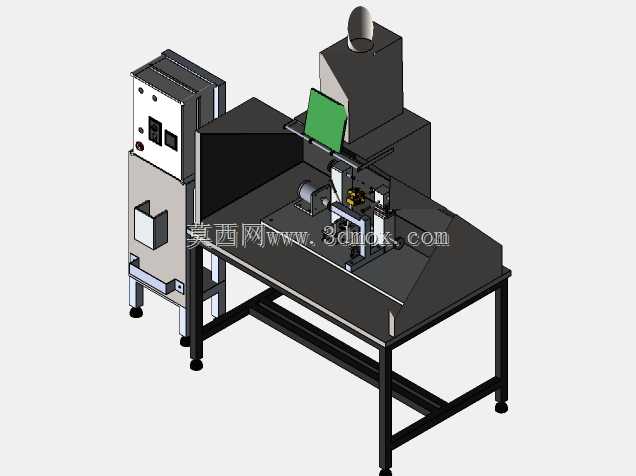

在印刷包装后道加工场景中，纸张、覆膜印品完成上光涂布工序后，需要通过销钉完成定位固定，保障后续模切、烫金、装订等工序的对位精度，这款上光销钉机正是针对该工序痛点开发的专用加工设备。设备主体采用方管焊接机架作为承载基础，机架底部预留了调平脚杯安装位，可适配车间不同平整度的地面安装需求，整体作业台面高度符合人体站立操作的工程学尺寸，操作人员无需过度弯腰或抬臂即可完成工件上下料、加工对位的全流程操作。设备左侧集成了独立的电控柜体，柜体面板上排布了启动、停止、急停按钮以及运行状态指示灯，柜体内部预留了电气元件安装导轨与走线槽位，强弱电走线做了分区隔离设计，避免信号干扰带来的设备误动作，同时电控柜与加工主体做了分体式连接，后期维护时可单独拆卸电控部分，无需拆解整个加工工位。加工区域设置了半封闭的防护外罩，罩体顶部集成了排风集尘接口，可直接对接车间中央除尘系统，将销钉压装、上光固化过程中产生的少量挥发性气体、加工碎屑统一抽排，避免作业区域扬尘与废气堆积，改善一线操作环境。防护外罩的正面预留了工件进出的操作开口，开口处设置了可翻折的绿色防护挡板，挡板采用半透明硬质板材制作，既可以阻挡加工过程中可能飞出的销钉碎屑，又不会遮挡操作人员观察内部加工状态的视线。设备内部的加工工位设置了可调节的定位挡块，可根据不同幅面的印品调整定位基准，适配不同规格印刷品的销钉安装需求，压装执行机构采用垂直导向结构，保障销钉压入的垂直度，避免销钉歪斜导致的后续工序对位偏差。从安装边界来看，设备整体占地尺寸紧凑，无需额外做地基固定，仅需将调平脚杯调整至水平状态，接入车间电源与除尘管路即可投入使用，设备后侧预留了维护检修空间，日常保养时可直接从后侧打开罩板，对内部压装组件、传动部件做润滑与紧固，无需挪动设备整体位置。在实际产线排布中，该设备可直接衔接在上光机出料端，完成上光后的印品直接流转至该工位完成销钉固定，减少工序间的工件搬运周转距离，提升后道加工的整体流转效率。
