油罐车运输石油产品用人孔盖结构

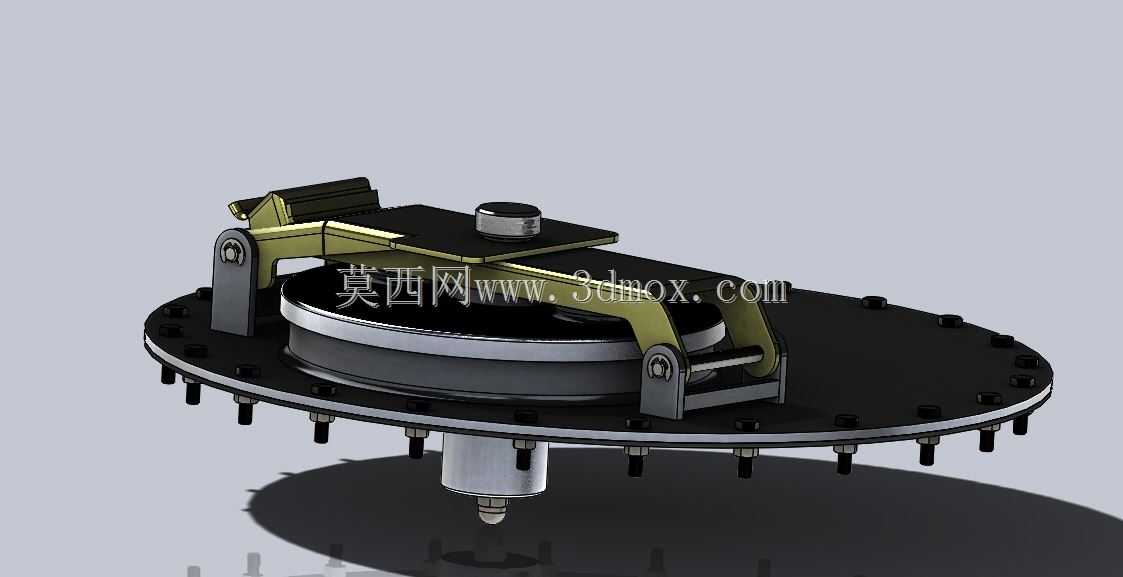

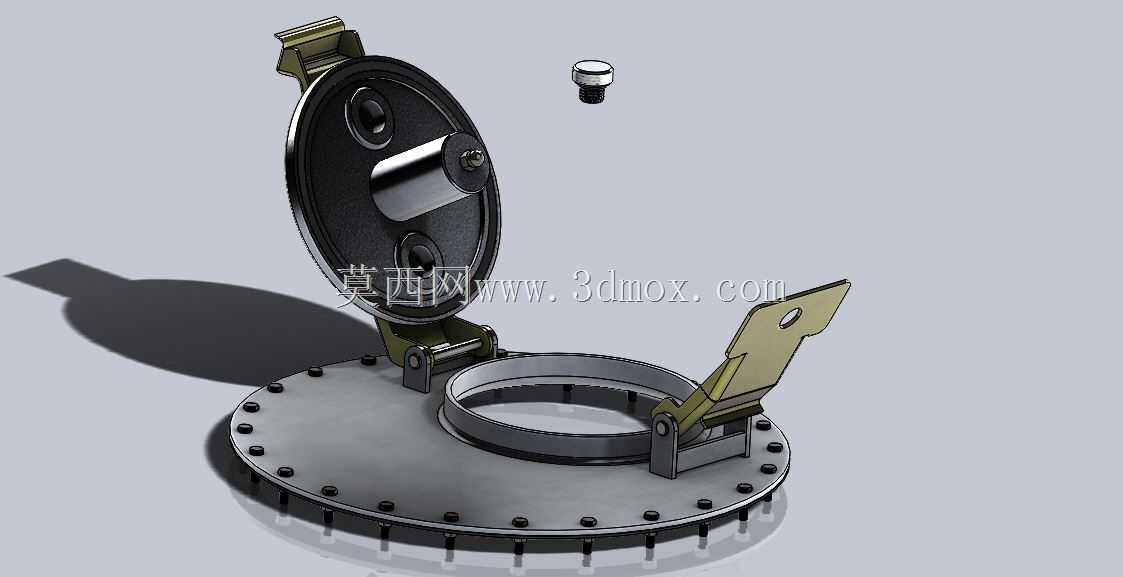

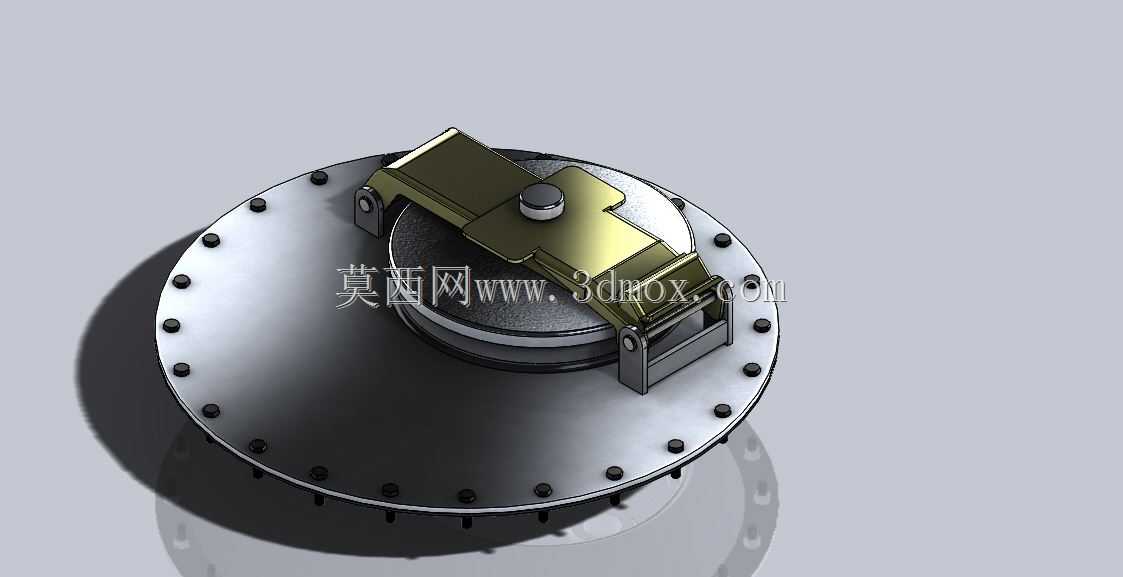

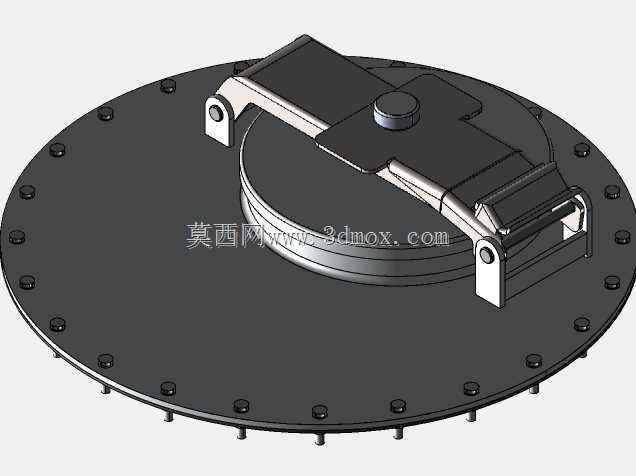

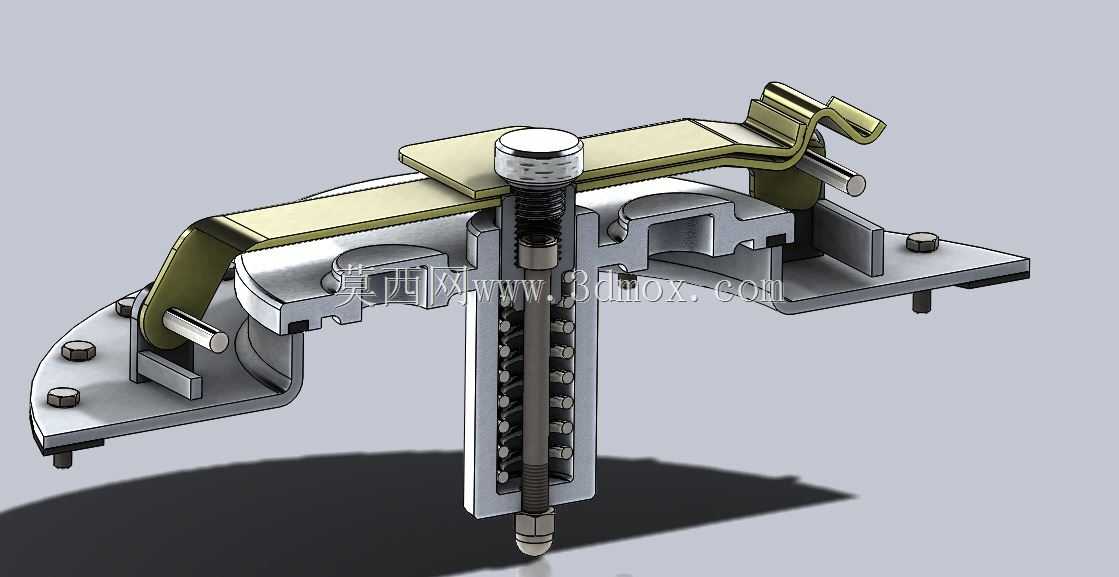

这款人孔盖主要应用于公路油罐车的罐体顶部，作为石油类液态物料运输过程中的罐体检修通道与安全承压部件，日常运输工况下需保持可靠密封，避免罐内轻质油品挥发泄漏，同时在罐内压力出现异常波动时可配合呼吸组件实现压力泄放，避免罐体出现鼓胀或吸瘪变形。从结构设计来看，整体采用法兰盘式安装基座，基座外圈均匀布置螺栓安装孔，可与罐体顶部的焊接法兰实现紧密贴合，安装时需匹配对应公称通径的罐体开口，安装边界需预留足够的翻盖开启空间，避免开盖过程中与罐体顶部的走台、护栏或其他附件发生干涉。盖体与基座之间采用带阻尼的铰接结构连接，铰接部位设置耐磨衬套，可降低频繁开合带来的磨损，延长部件使用寿命，铰接侧对面设置快开式锁紧机构，操作时无需额外大型工具，即可完成盖体的锁紧与开启，锁紧后可通过侧边的锁止结构实现防误开功能，避免运输过程中因颠簸导致盖体松脱。盖体上集成了内置式呼吸阀组件安装位，可根据运输介质的特性选配对应压力等级的呼吸阀芯，保证罐内压力始终处于安全区间，盖体内侧设置环形密封槽，配套耐油橡胶密封圈，安装时密封圈嵌入槽内不会因盖体开合出现移位，密封面的加工精度控制在合理范围，可在0.1MPa左右的工作压力下保持无渗漏。设计过程中充分考虑了道路运输的颠簸工况，所有活动连接部位均设置防松结构，外露金属部件做防腐防锈处理，可适应户外露天、油品接触的复杂使用环境，整体结构在满足强度要求的前提下尽可能控制自重，降低罐体顶部的载荷负担。
