深沟球滚动轴承精密结构三维数模

作为旋转传动系统里最基础也最核心的支撑部件，深沟球轴承的应用覆盖了从民用家电到重型工业装备的几乎所有带旋转轴的场景，小到伺服电机输出端、精密机床主轴支撑，大到输送机辊筒、减速机输入输出轴、农业机械传动部位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，最大程度降低轴运转过程中的摩擦系数，同时保证轴的回转精度，避免轴系在负载下出现径向或轴向的窜动超差。

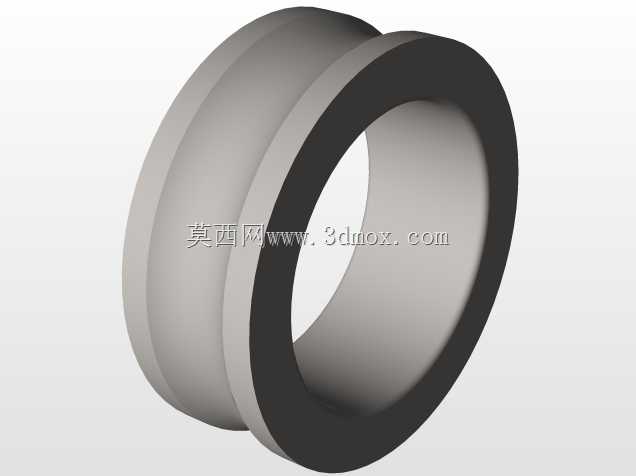

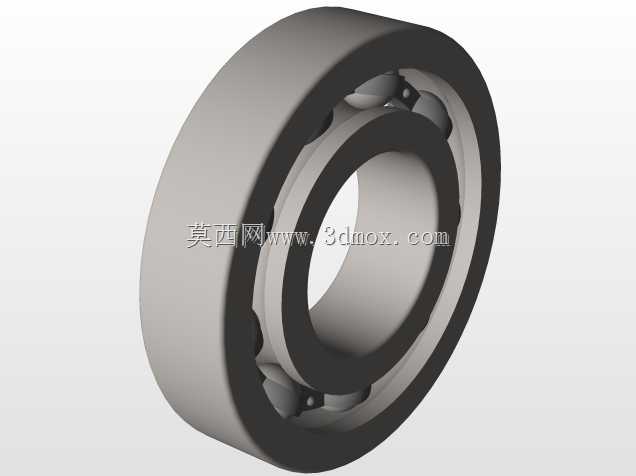

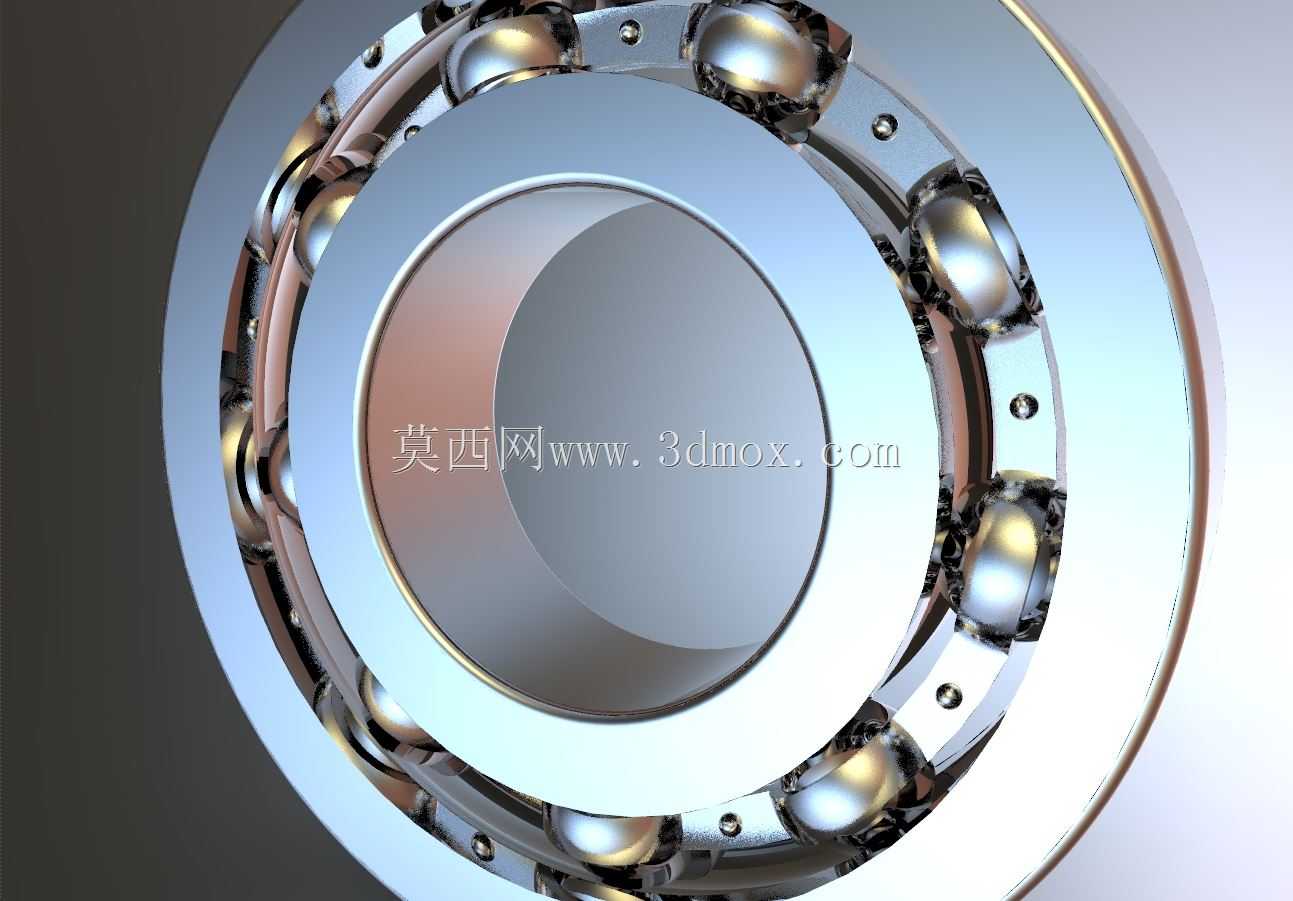

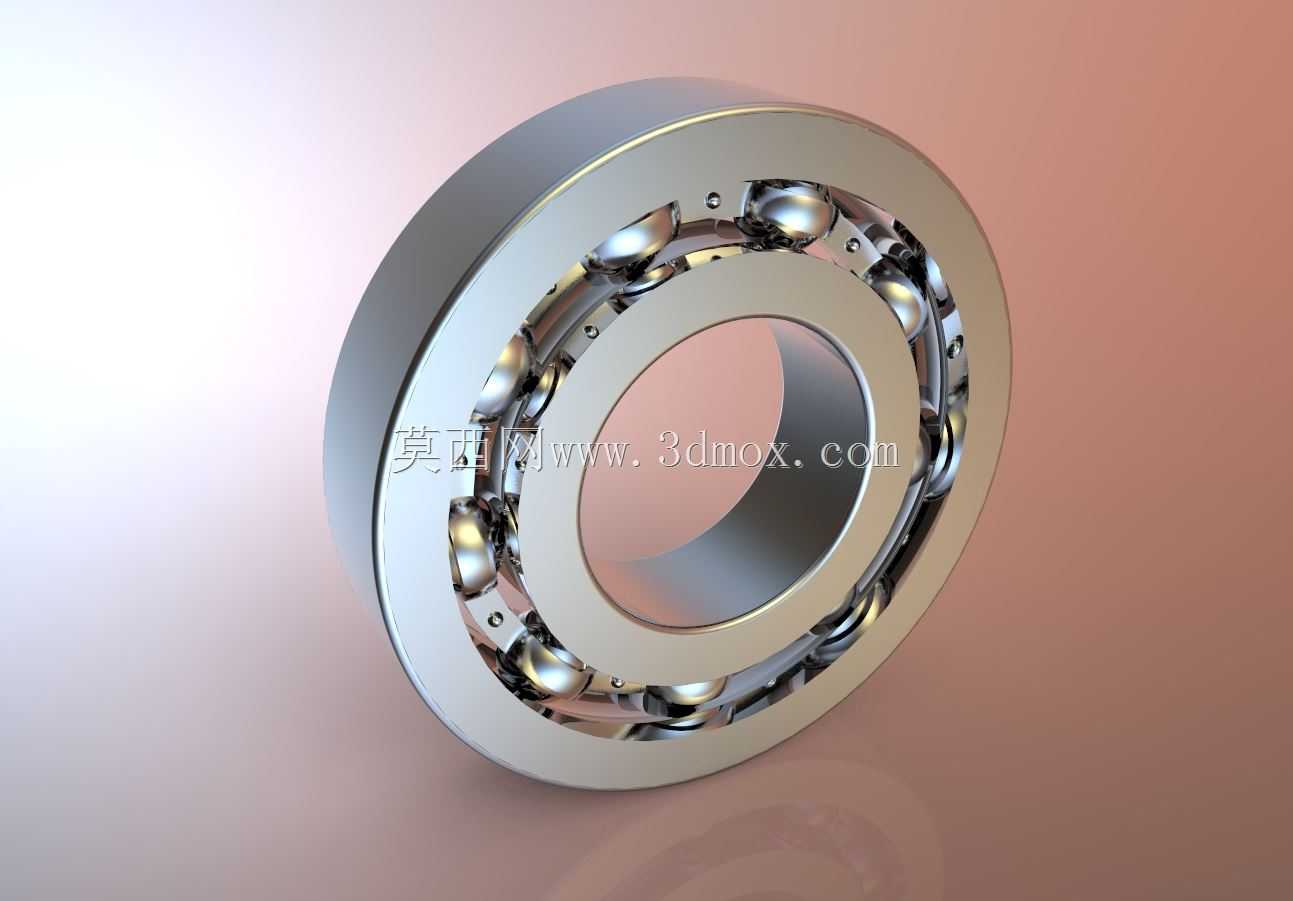

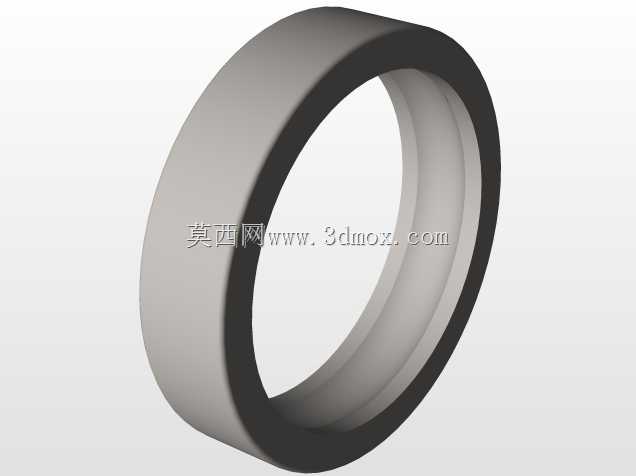

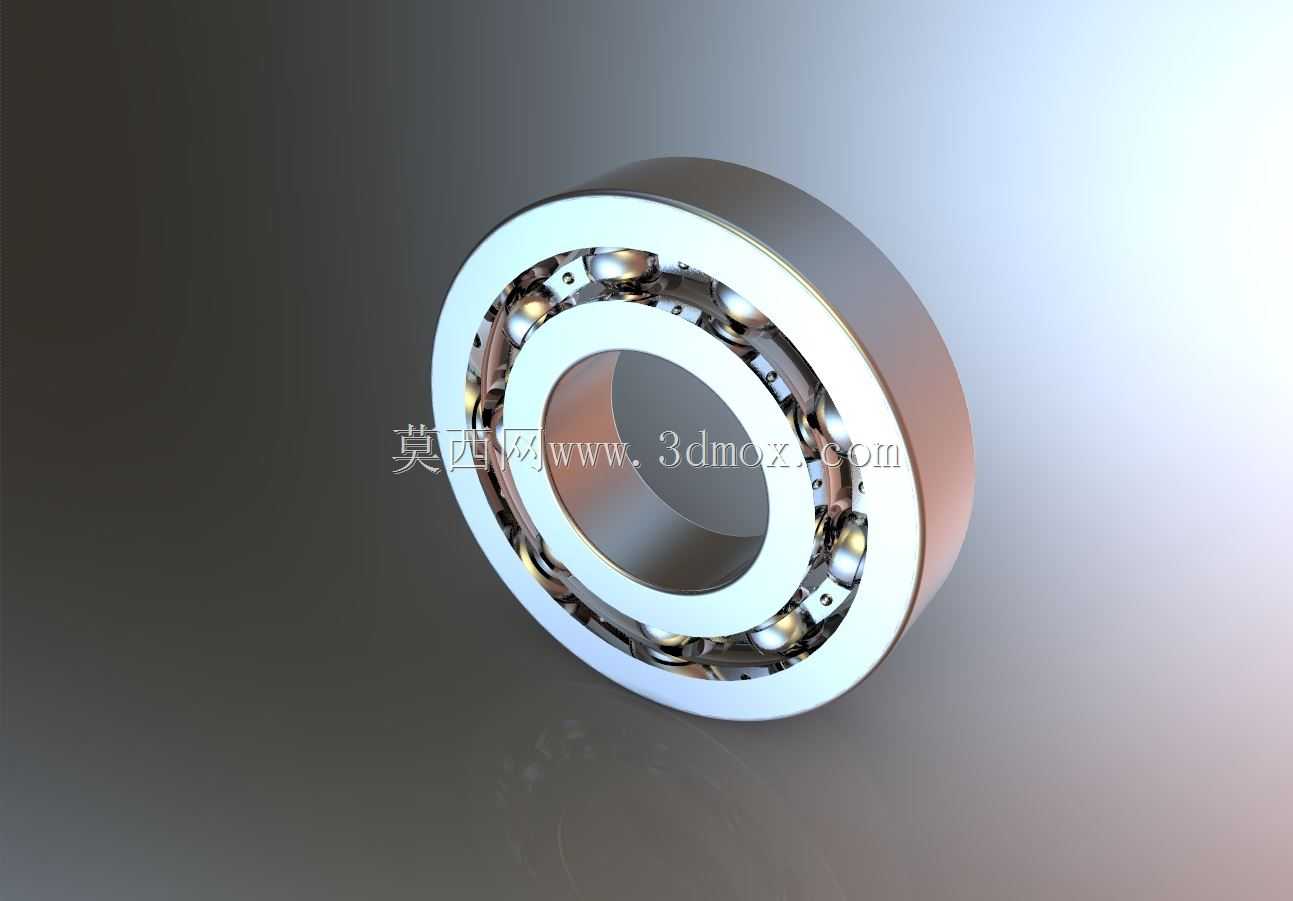

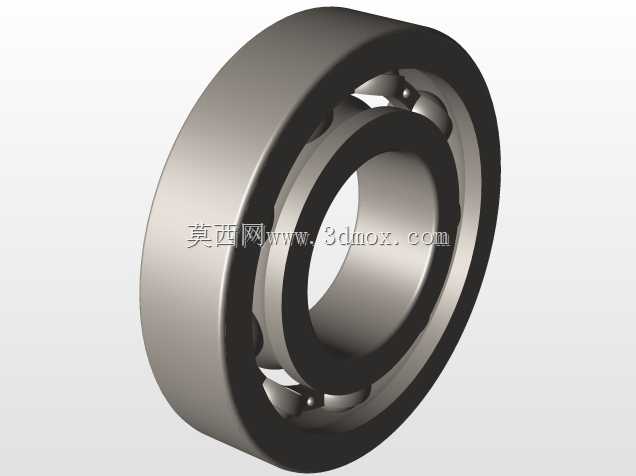

这套三维数模完整还原了深沟球轴承的全部装配结构，包含内圈、外圈、滚动钢球、保持架四个核心组成部分，建模过程中严格遵循滚动轴承的通用设计逻辑：内圈与轴采用过盈配合随轴同步转动，外圈与安装座孔采用过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢球作为滚动体，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低运转阻力与磨损速率；保持架的结构设计则是为了将每颗钢球均匀分隔，避免钢球在运转过程中相互摩擦碰撞，同时引导钢球在滚道内稳定循环滚动，保证运转过程的平稳性。

从安装边界来看，模型的内外圈配合面、滚道曲率、钢球直径与数量、保持架的兜孔间隙都按照通用深沟球轴承的设计规范搭建，选型使用时可直接匹配对应轴径与座孔尺寸的安装空间，不需要额外调整核心配合尺寸。建模时还原了滚道的圆弧曲率设计，这类结构除了能够承受额定的径向载荷外，也可以承受一定数值的双向轴向载荷，相比滚子类轴承，深沟球轴承的极限转速更高，摩擦阻力更小，更适合高速轻载的传动场景。

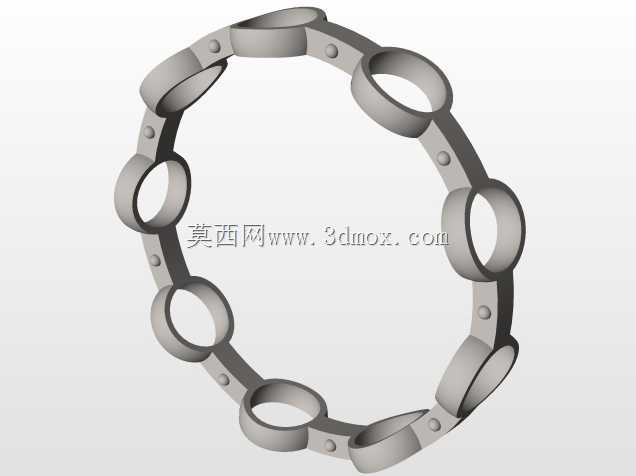

在结构细节处理上，模型还原了内外圈的挡边结构，能够对钢球形成轴向限位，避免轴系受轴向力时钢球脱出滚道；保持架采用浪形冲压结构的常规设计，兜孔与钢球之间预留了合理的运转间隙，既不会因为间隙过大导致钢球窜动，也不会因为间隙过小出现卡滞问题。对于做设备传动结构设计的工程师来说，这类数模可以直接导入装配体中完成轴系的干涉检查、安装空间校核，也可以用于模拟轴承在不同载荷下的受力分布，提前验证轴系支撑方案的合理性，避免实际加工装配时出现配合尺寸不符、安装空间不足的问题。在日常设备维护场景中，这类标准化的轴承结构也方便运维人员快速完成备件选型，根据轴径、负载、转速参数匹配对应规格的产品，减少设备停机维护的时间。
