碳钢立式储料罐体结构设计

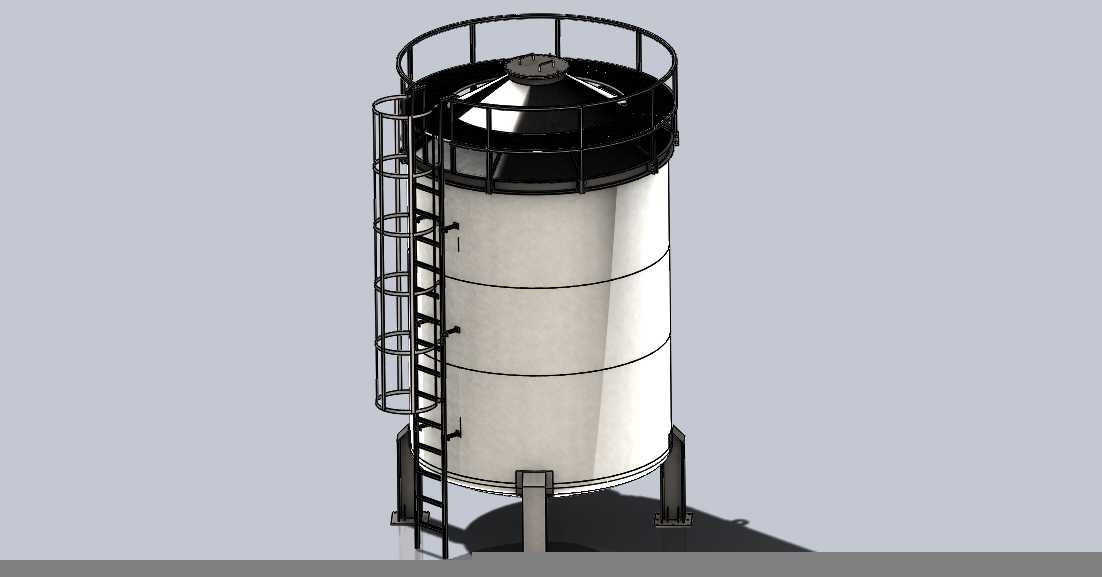

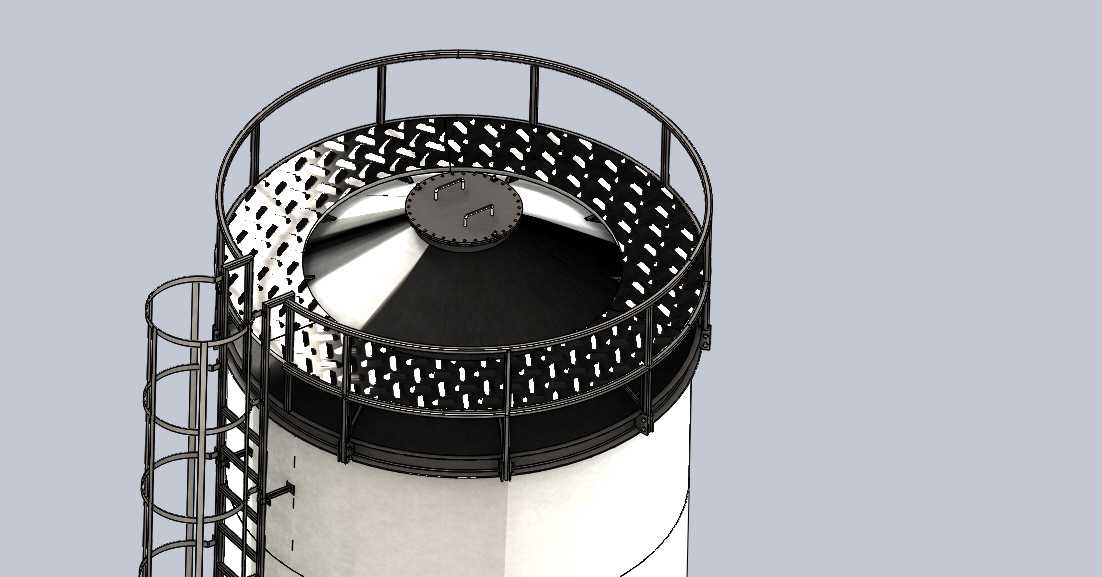

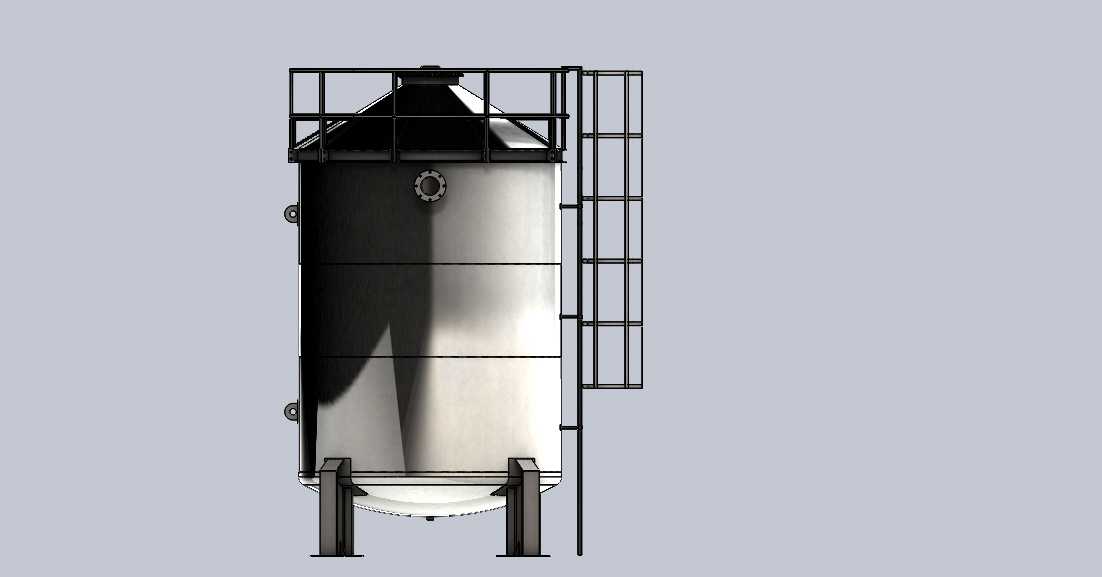

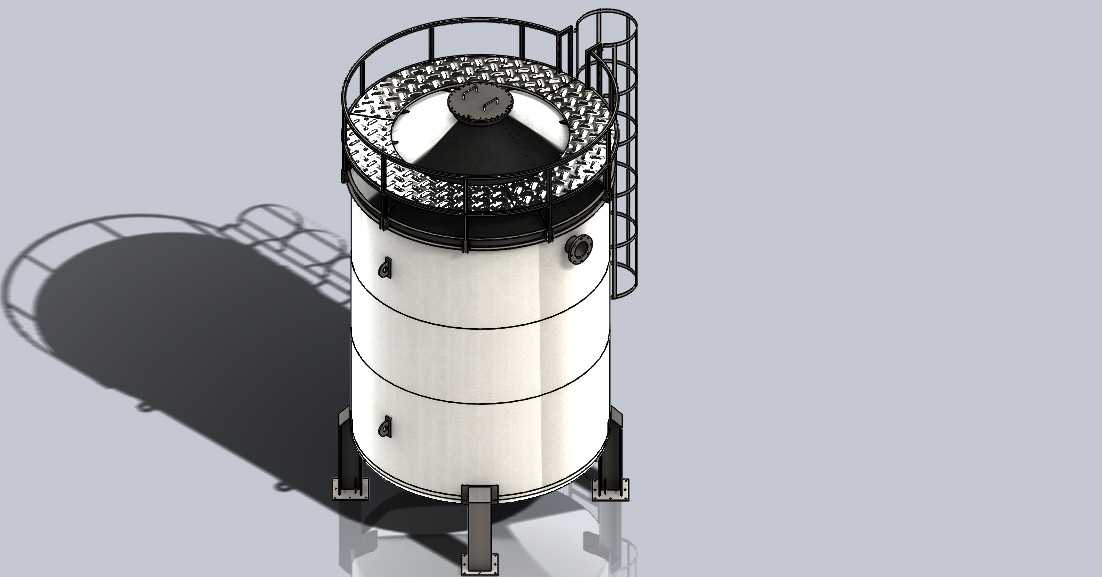

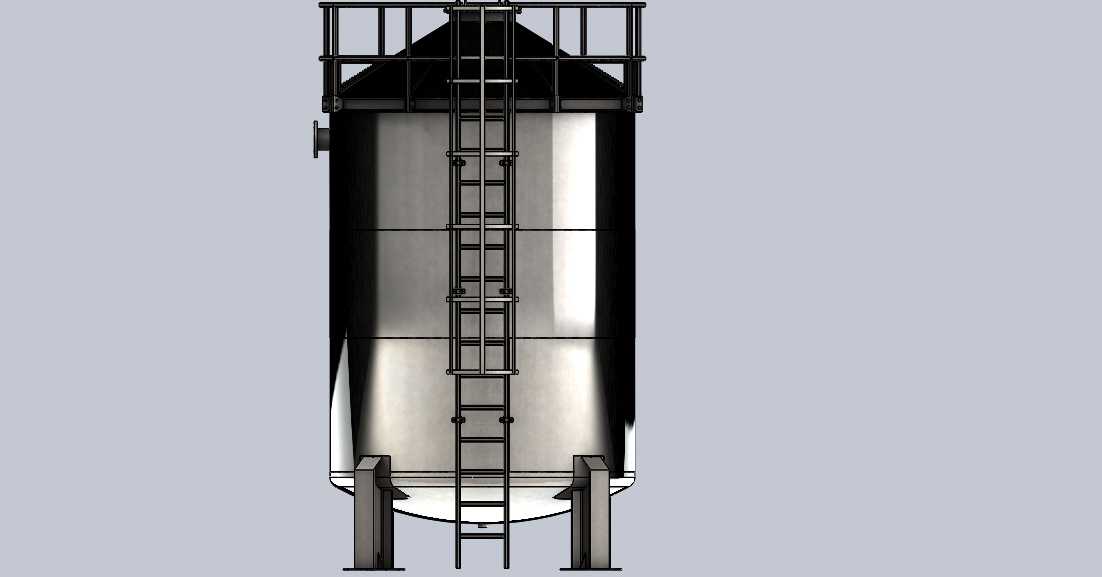

常压立式储料罐在现场落地安装时，最常出现的隐患集中在顶部操作区防护缺失、支腿受力不均导致的罐体倾斜、爬梯与罐体连接焊缝疲劳开裂这几处，这款26立方碳钢罐体的结构设计，恰好针对这些现场高频问题做了针对性的落地优化。顶部操作平台采用花纹防滑钢板铺设，边缘的护栏高度刚好符合现场操作的安全防护要求，护栏的竖杆间距控制在不会出现人员探身坠落的范围，平台边缘预留的人孔位置，周围做了凸起的挡边，避免开盖检修时工具或者杂物从人孔边滑落进罐内。罐体侧面的直爬梯没有采用常见的焊接固定方式，而是通过分段的连接耳板与罐壁固定，每段爬梯的连接点都对应罐壁内部的加强筋位置，避免爬梯承重时罐壁出现局部凹陷，爬梯的踏步做了防滑折弯处理，即便冬季有霜冻或者积灰，操作人员上下时也不会出现打滑风险。罐体的支腿采用了变截面的型钢设计，底部的接地板尺寸放大，安装时可以配合地脚螺栓直接固定在混凝土基础上，支腿与罐壁的连接位置加了三角形的加强筋板，满罐储料时支腿承受的总重量接近26吨，加强筋板可以把罐壁传递来的垂直载荷分散到更大的接触面积上，避免罐壁局部应力集中出现焊缝开裂。罐壁上的接管口位置都做了局部加厚处理，外接管道安装时产生的附加应力不会直接作用在薄罐壁上，罐体外部的环向加强筋间距经过载荷核算，满罐时罐壁的径向变形量控制在允许范围内，不会因为长期储料出现罐壁鼓胀变形。顶部的罐顶采用锥顶设计，雨水或者积灰可以自然顺着锥面滑落，不会在罐顶长期积存造成腐蚀，罐顶中心的呼吸阀安装位置做了抬高处理，避免积水倒灌进阀体内影响正常启闭。这类罐体多用于工厂散料、液态辅料的中转存储，所有结构细节都没有冗余设计，每一处结构调整都对应现场安装、使用、检修环节的实际痛点，不需要额外做二次改造就能直接满足现场的使用需求，加工时所有的焊缝都可以采用连续角焊缝，不需要做复杂的坡口处理，普通的车间焊接设备就能完成全部加工工序，支腿、爬梯、护栏这些部件都可以提前在车间预制完成，现场只需要完成总装对接，能大幅缩短现场安装的周期。
