单缸小型内燃机整机结构三维数模

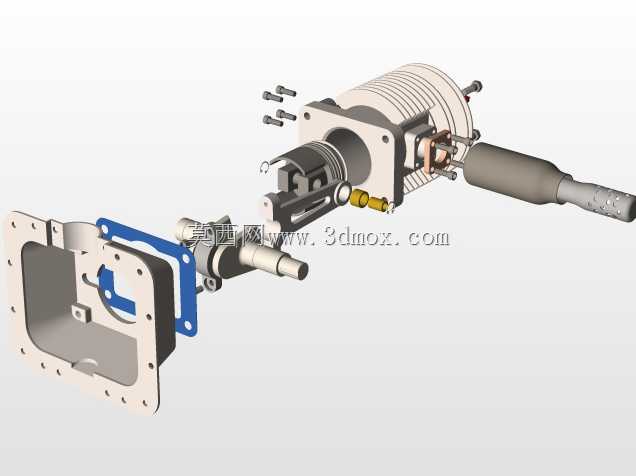

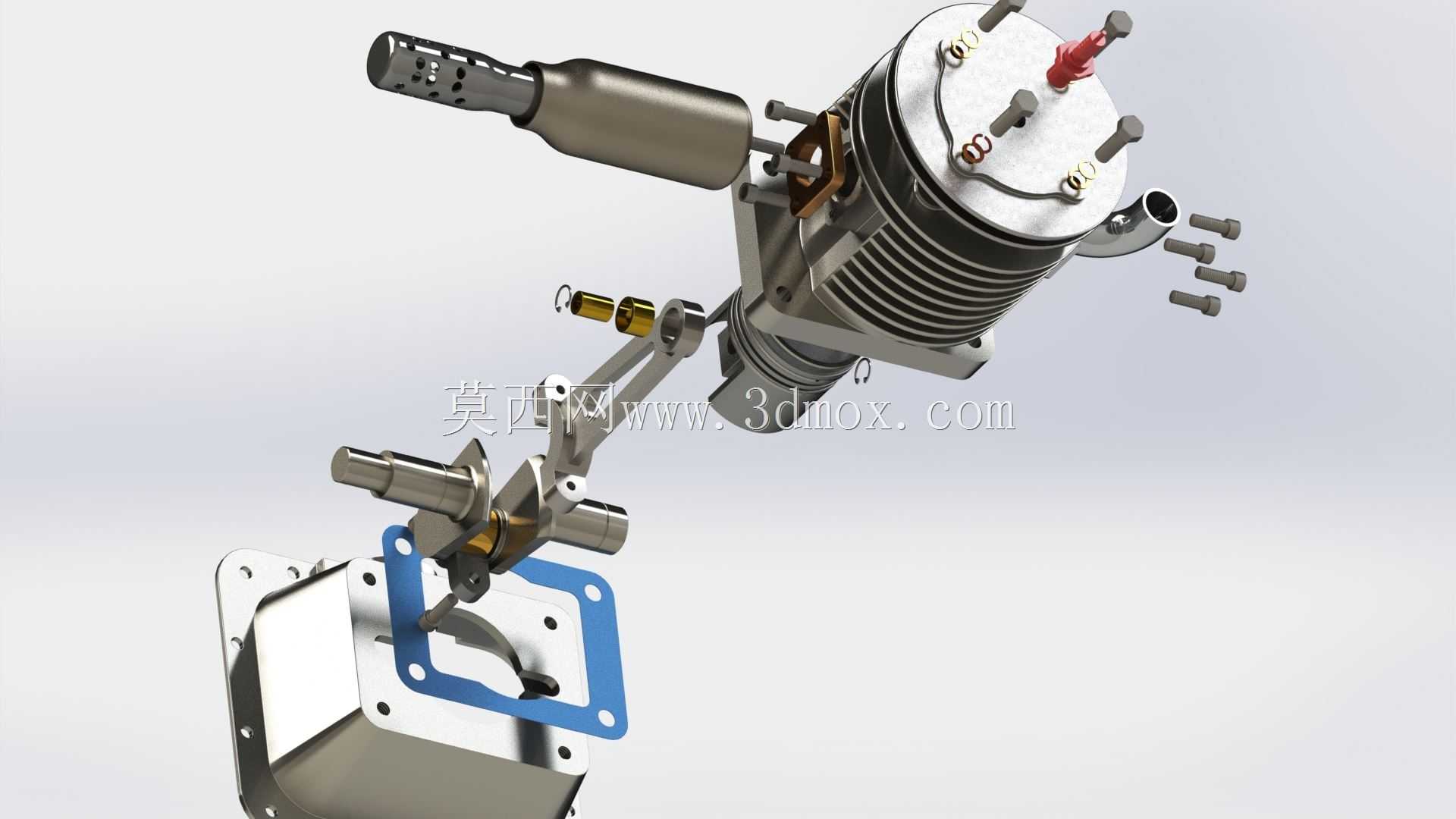

这套数模完整还原了小型单缸四冲程内燃机的整机装配关系，覆盖从缸体散热结构、点火组件、活塞连杆机构到排气消音单元、安装基座的全部核心部件，可直接用于小型动力设备的选型参考、结构教学演示以及改装方案的前置验证。从实际应用场景来看，这类小排量单缸动力单元常配套于小型园林作业机械、便携发电机组、迷你摩托以及航模改装载具，对整机重量、安装空间的约束较为严苛，数模中预留的安装孔位、外接接口尺寸完全贴合通用配套标准，可直接对接后续负载端的装配校核。

设计层面，缸体外侧采用密集环形散热鳍片结构，没有额外设置水冷流道，属于典型的风冷散热方案，鳍片的间距、厚度经过热传导效率校核，能在持续高转速工况下维持缸内工作温度稳定，避免过热导致的活塞卡滞问题。顶部的点火组件与接线端子布局做了防呆设计，外接高压线路时不会出现接反错位的情况，火花塞安装孔的同轴度公差控制在合理区间，能保证点火端伸入燃烧室的深度符合燃烧效率要求，不会出现积碳过快或者点火能量不足的问题。

排气侧配套的消音筒体采用分级膨胀腔结构，数模中清晰呈现了内部的隔板与导流孔布局，既可以降低排气冲程的气流噪音，也不会过度增加排气背压影响动力输出，消音器与缸体排气口的连接采用法兰压紧密封结构，配套的密封垫片在数模中单独做了装配层级区分，垫片的螺栓过孔位置、密封唇口轮廓完全匹配结合面的加工基准，实际装配时不需要额外修配就能实现端面密封，避免高温废气泄漏。

下部的安装基座设置了四个对称分布的固定孔位，孔位间距符合小型动力设备的通用安装规范，基座与缸体之间的连接螺栓做了长度分级，不同受力位置的螺栓直径、拧入深度都做了对应设计，能承受整机运行时的往复振动载荷，不会出现连接松动的问题。连杆与曲轴的配合位置、活塞环的安装槽位都在数模中做了清晰的结构表达，拆解后可以直观看到曲柄连杆机构的运动行程，对于理解内燃机的工作循环、做动力改装的配气调整都有实际参考价值，所有部件的装配间隙都按照实际工程公差预留，不存在干涉错位的问题，可直接用于生成工程图纸或者运动仿真分析。
