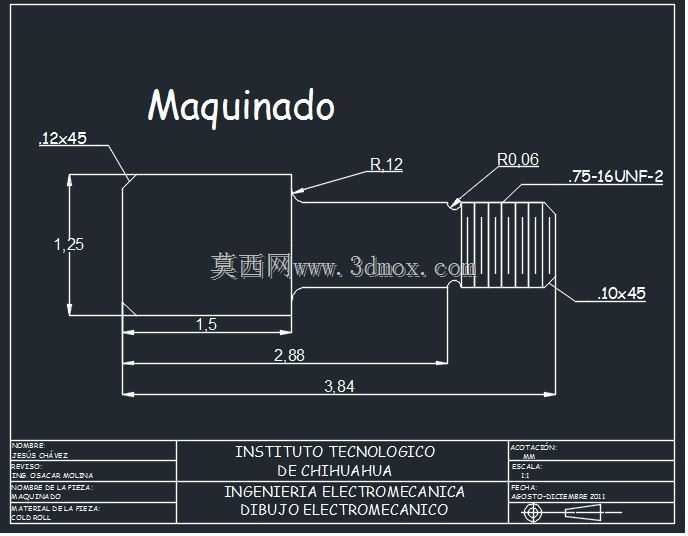

带UNF外螺纹轴类机加工零件结构设计

这类带美制统一细牙螺纹的阶梯轴零件，多用于小型机电设备的动力传递与连接定位场景，常见于精密传动机构、小型工装夹具的连接端，可实现部件间的螺纹锁紧与轴向定位，配合对应规格的内螺纹部件完成装配，能承受一定的轴向拉压载荷与小幅扭矩传递。从结构设计逻辑来看，零件整体为回转体结构，各段轴径采用阶梯式设计，不同轴段承担不同功能：大直径段作为主体定位基准，可与安装孔形成间隙配合实现径向定位，两端设置的45度倒角，既能够去除加工毛刺避免锐边划伤操作人员，也可在装配时起到导向作用，方便轴段顺利穿入安装孔位，减少装配卡滞问题。靠近螺纹段设置的R12圆弧过渡，是为了降低轴径突变处的应力集中系数，避免零件在受交变载荷时出现应力断裂，提升零件的疲劳使用寿命；螺纹末端的R0.06微小圆角，是为了消除螺纹收尾处的锐边，避免螺纹拧入时刮伤内螺纹牙型，提升螺纹连接的配合精度。零件右端的75-16UNF-2螺纹属于美制统一细牙螺纹，螺距较小，自锁性能优于粗牙螺纹，适合用于有一定防松要求的连接场景，螺纹段前端的10×45度倒角同样是为了螺纹装配导向，方便快速对中拧入。从尺寸边界来看，零件总长度控制在3.84单位长度，最大轴径段长度为1.5单位长度，中间过渡轴段长度为2.88单位长度，各段尺寸公差可根据实际装配需求选取IT7-IT8级精度，表面粗糙度在配合面处可达到Ra1.6，非配合面保持Ra3.2即可满足使用要求。设计时需要注意退刀槽的尺寸匹配，螺纹加工前的退刀槽宽度要满足螺纹车削的退刀需求，避免螺纹加工不完整；同时各阶梯段的同轴度公差需要控制在0.02mm以内，保证装配后轴的回转精度，避免出现运转偏摆问题。这类零件的加工通常采用车床一次装夹完成各外圆、倒角、圆弧、螺纹的加工，减少二次装夹带来的形位公差误差，加工完成后可通过螺纹通止规检测螺纹精度，通过千分尺检测各轴径尺寸，通过百分表打表检测同轴度误差，确保零件满足装配使用要求。在实际选型应用时，需要根据传递的载荷大小核算轴的最小直径强度，确认螺纹的啮合长度满足锁紧力要求，同时根据使用环境选择对应的表面处理方式，如有防腐需求可做发黑或镀锌处理，提升零件的环境适应能力。
