适形压缩天然气集成存储储气装置

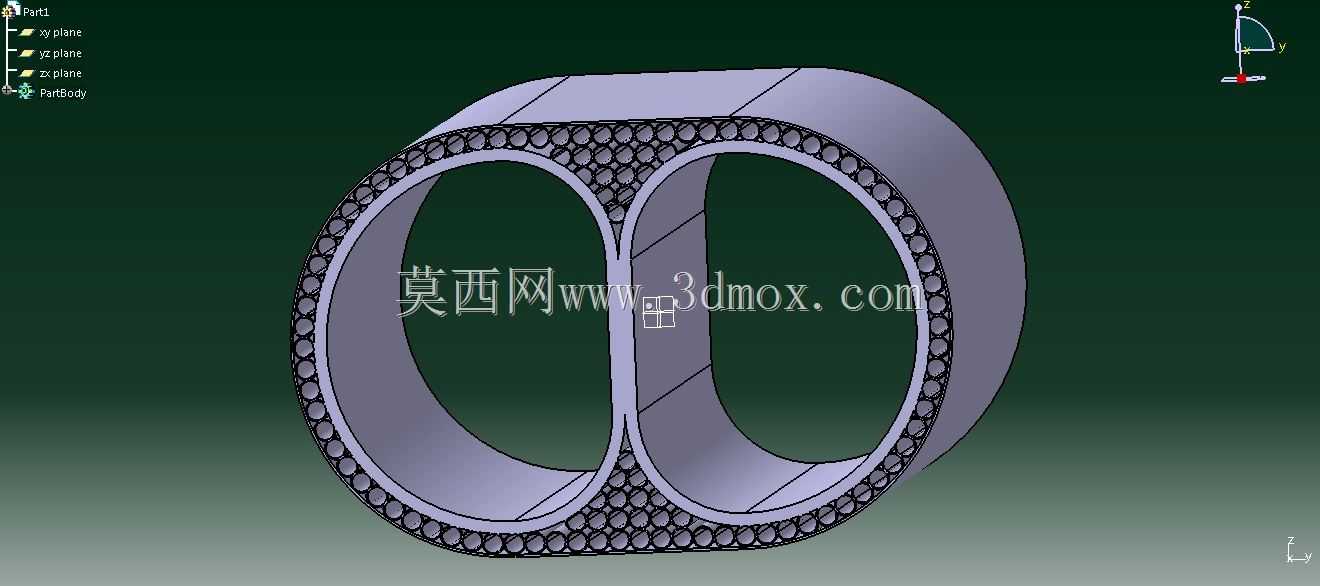

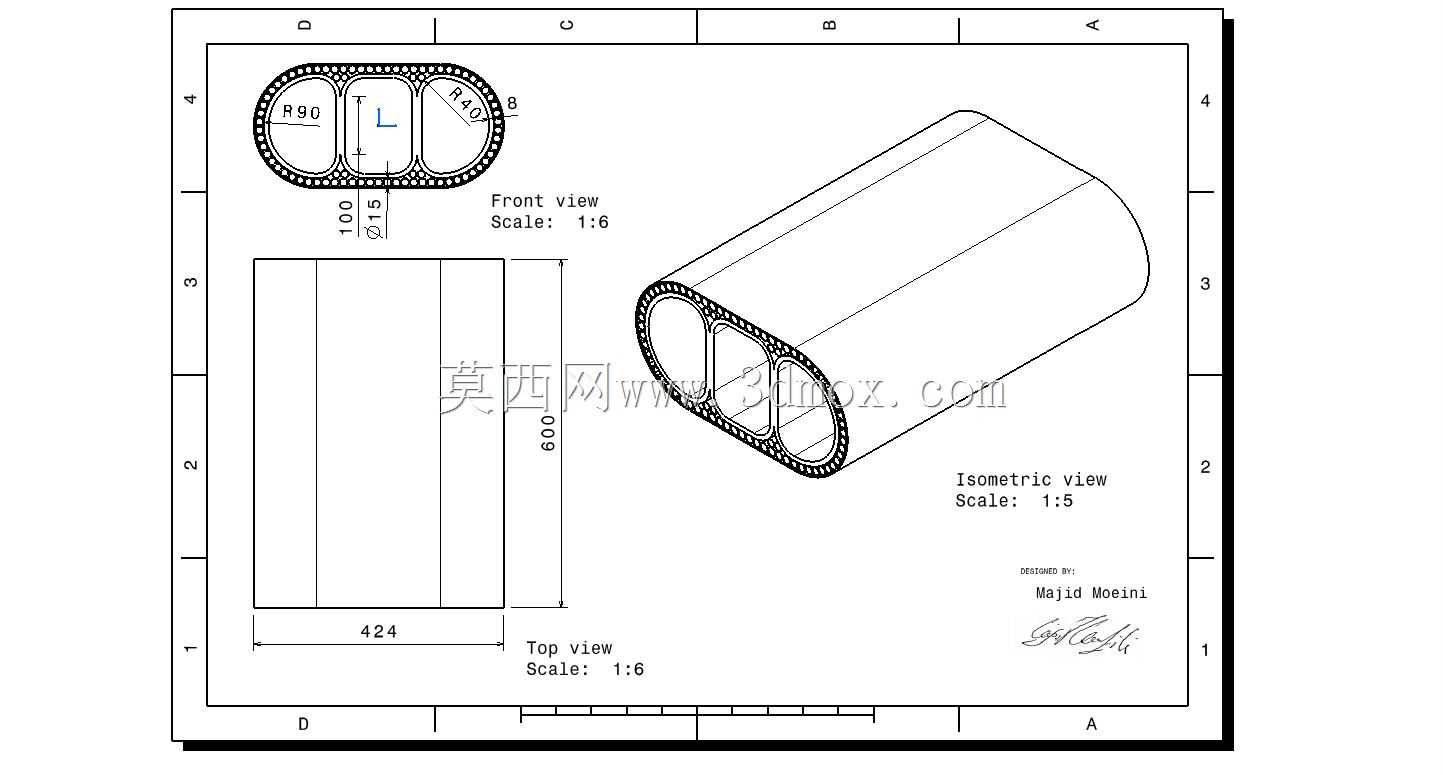

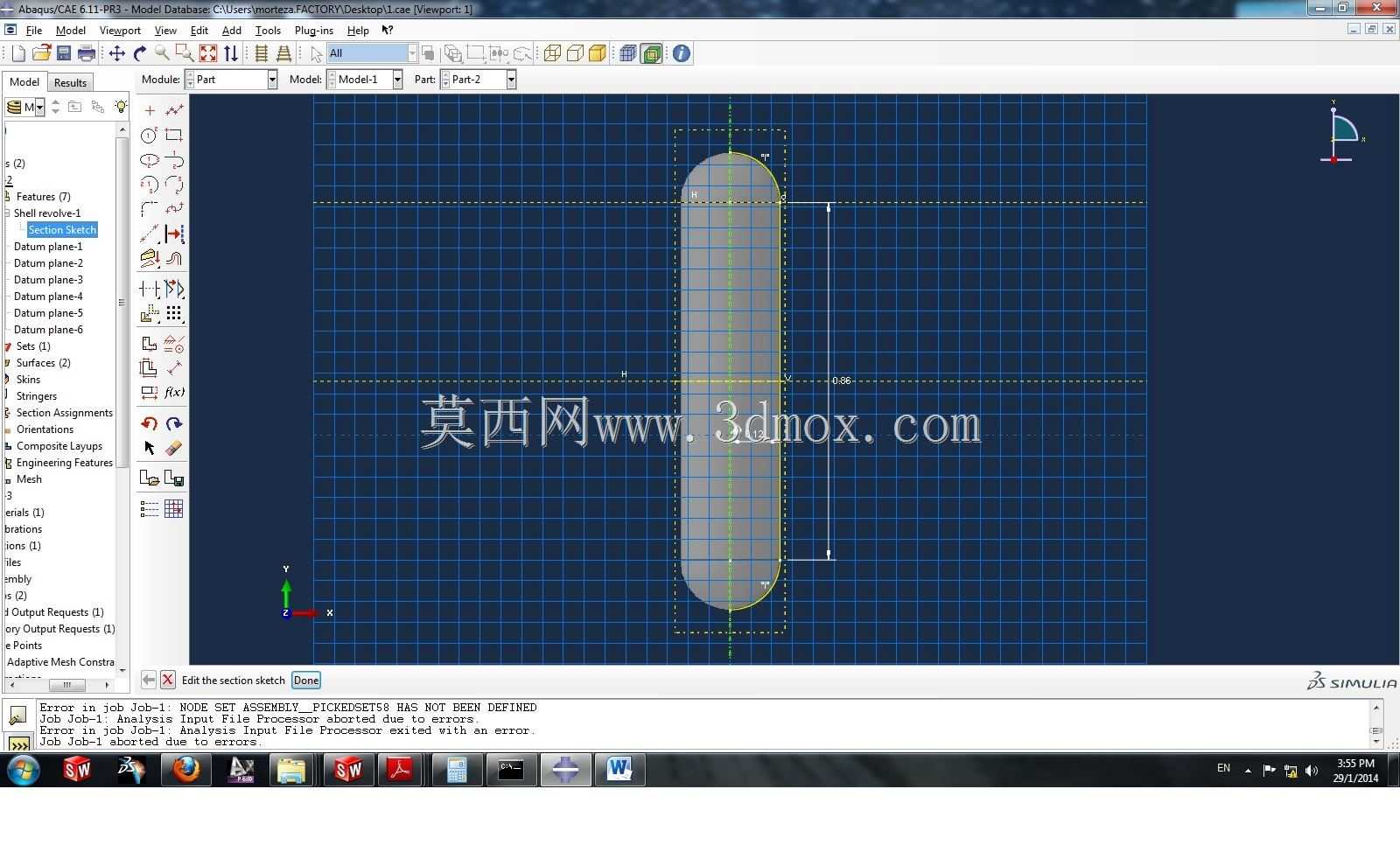

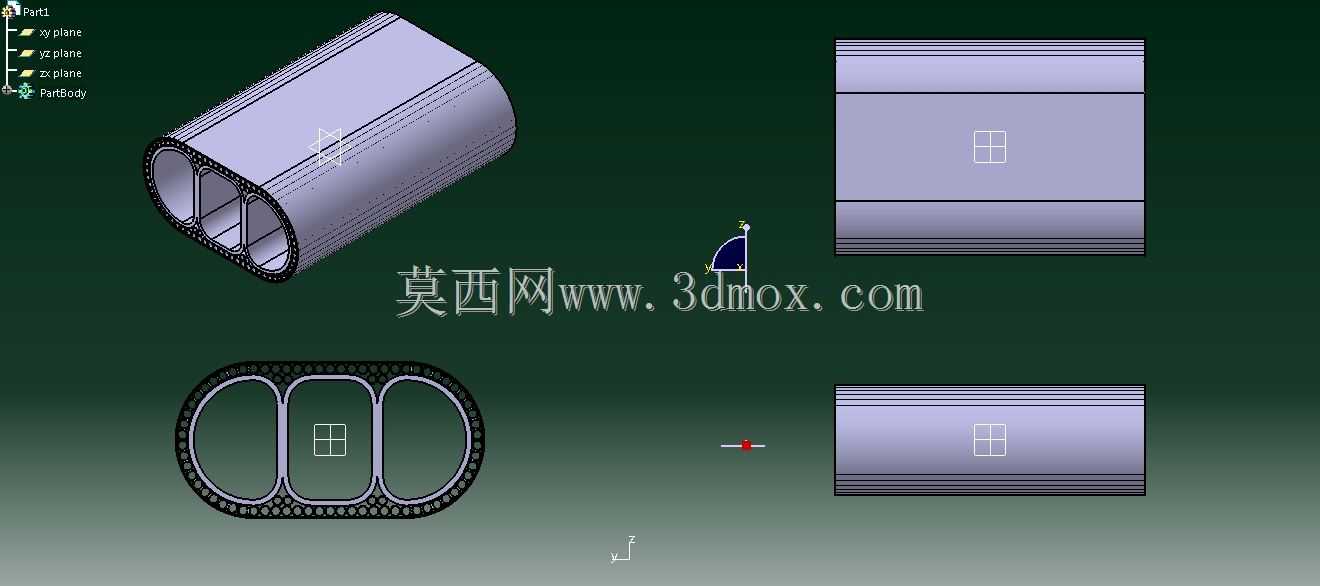

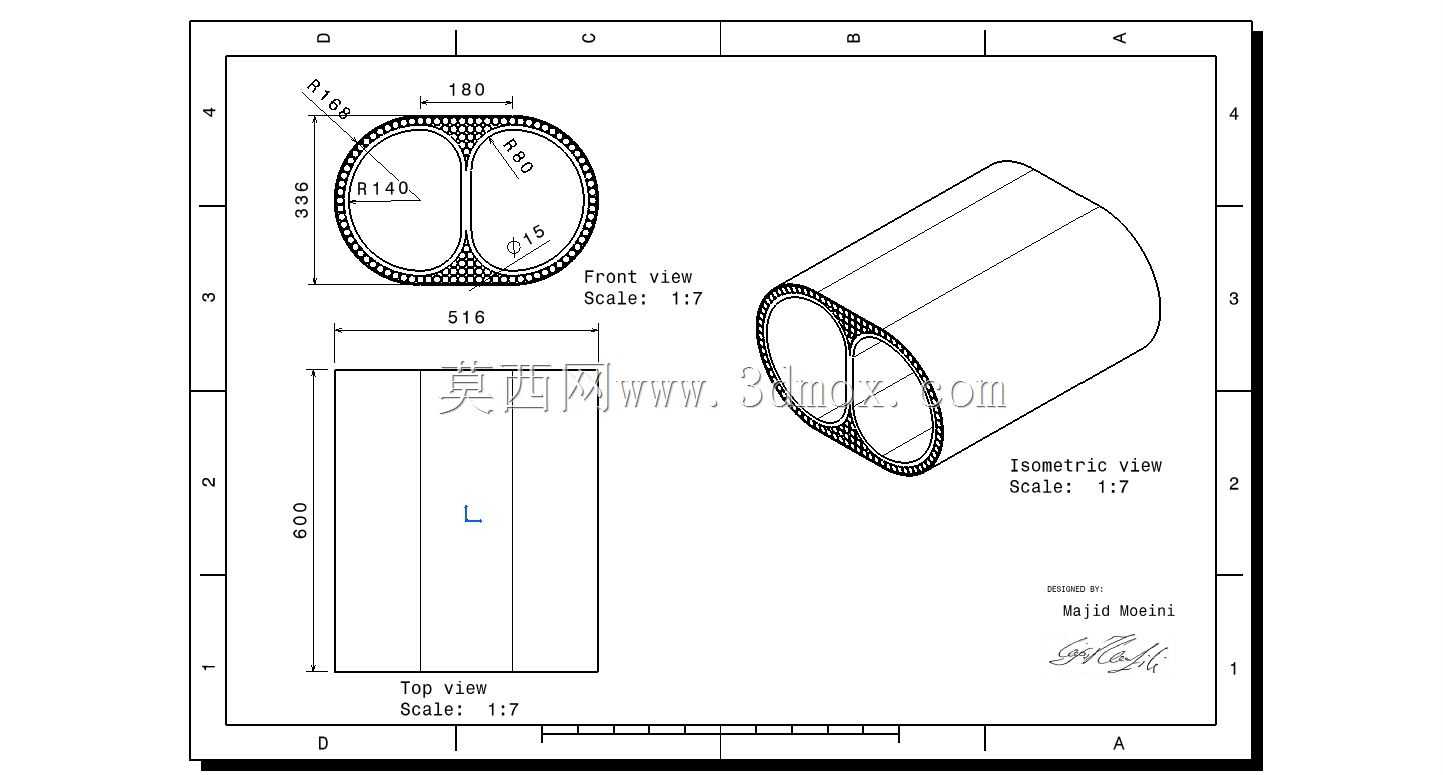

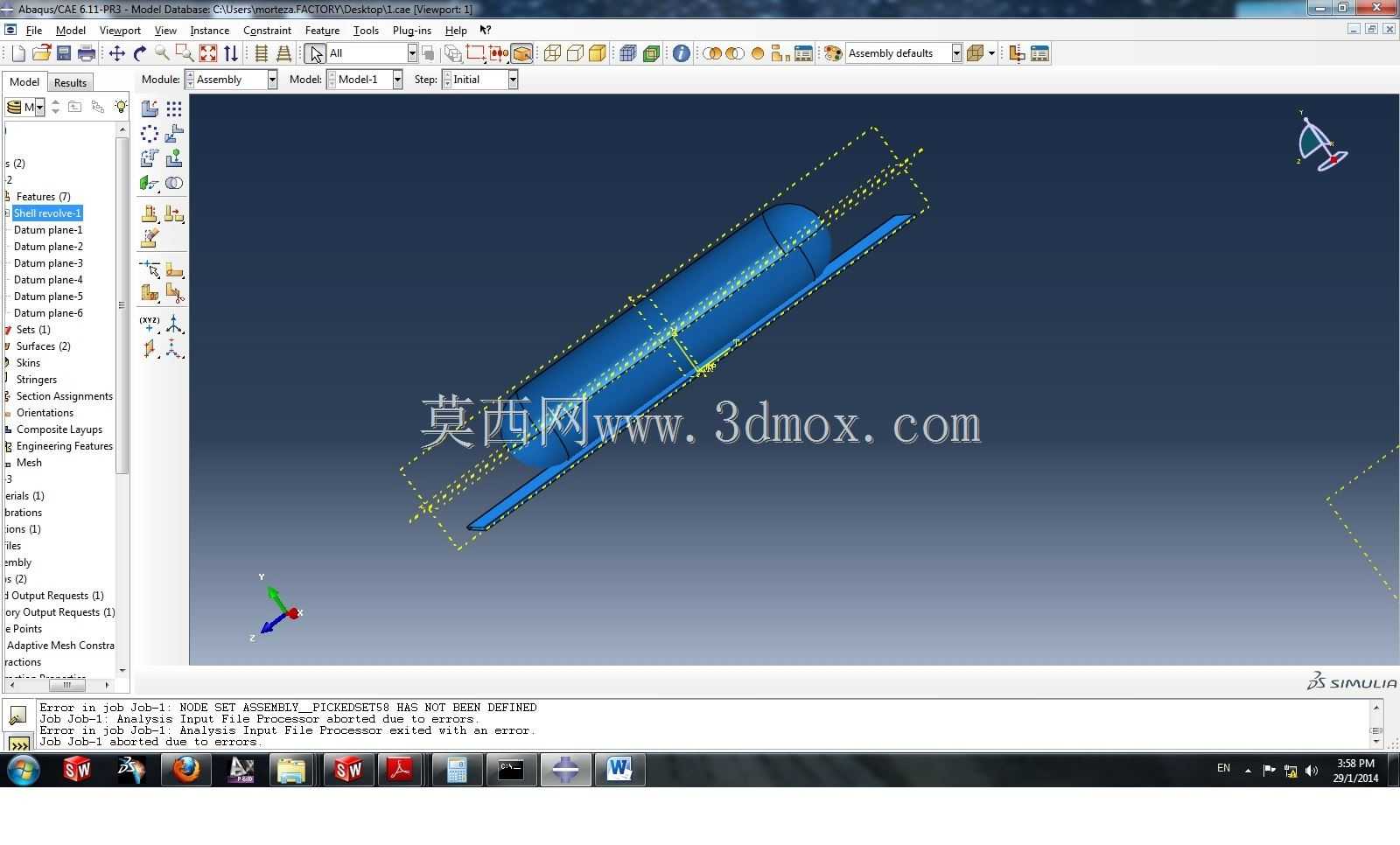

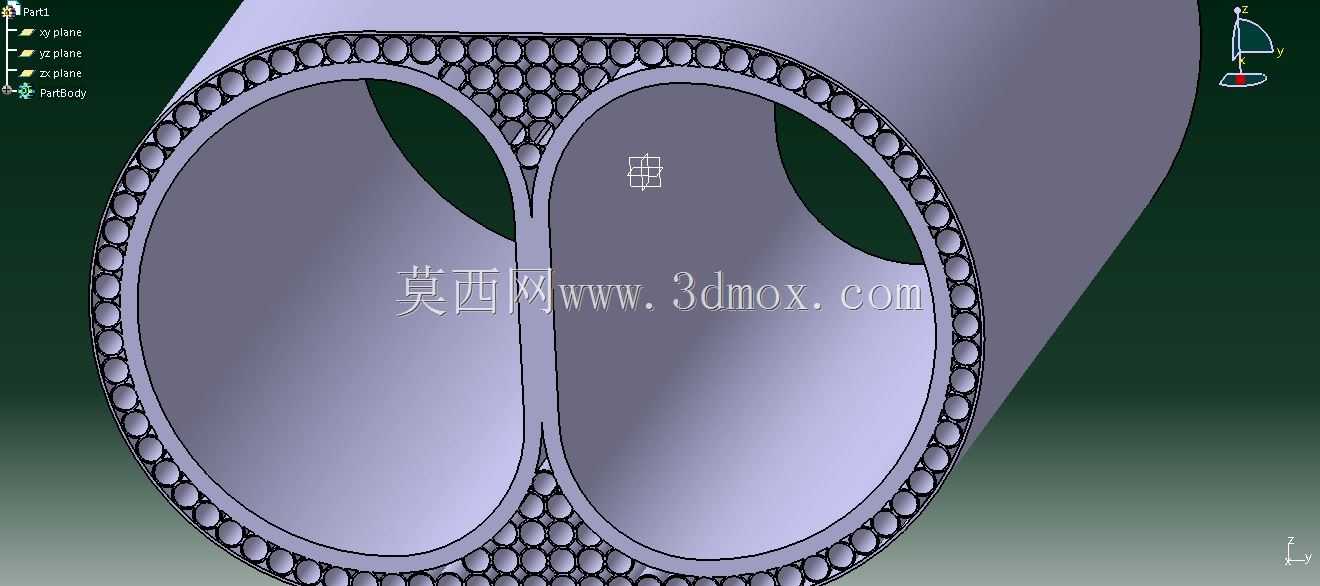

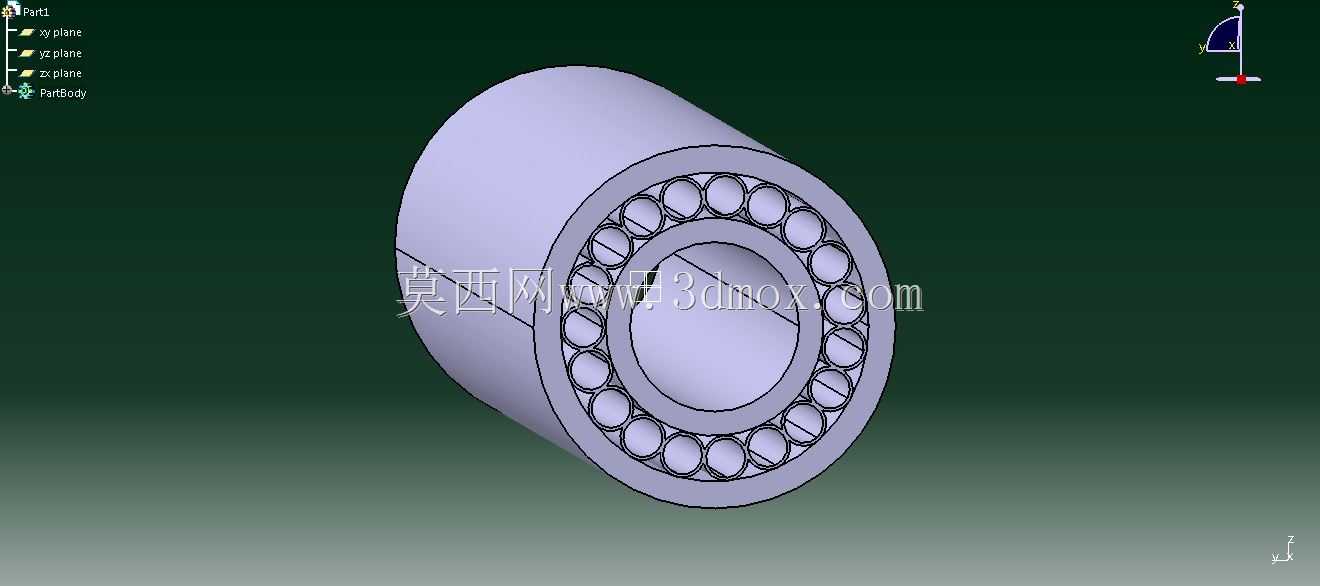

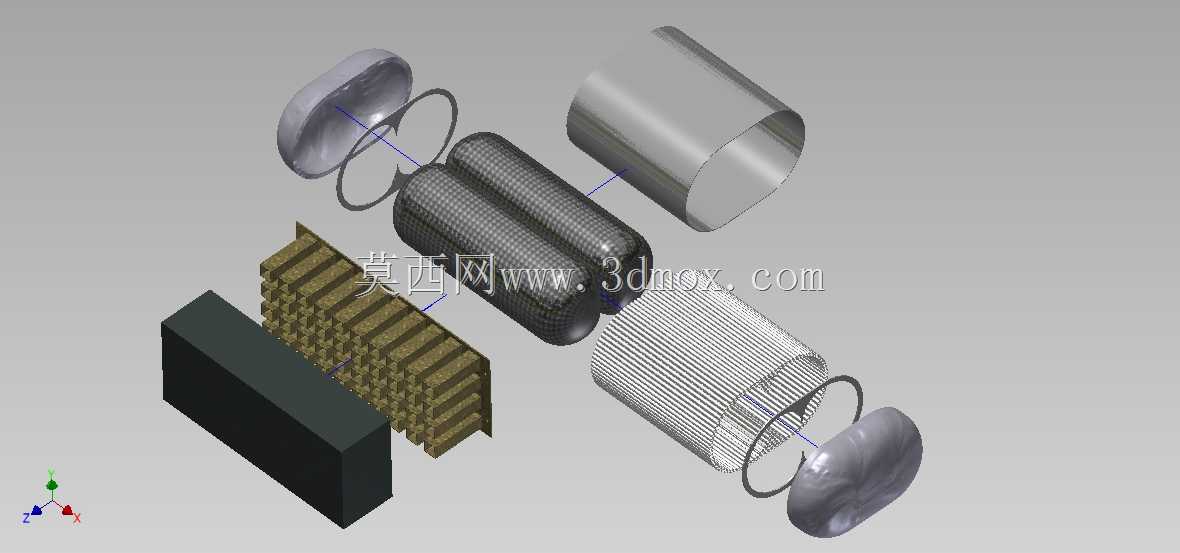

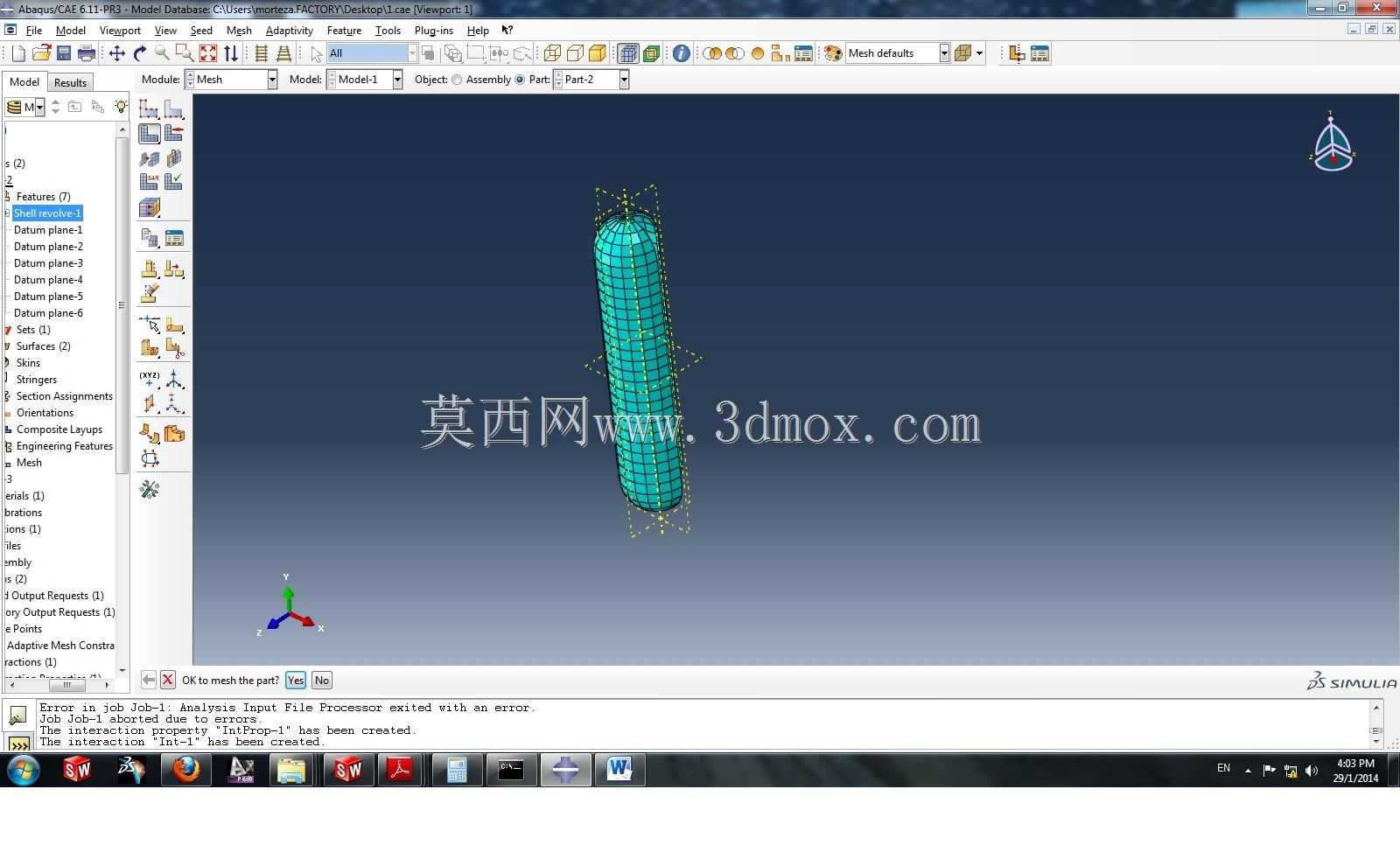

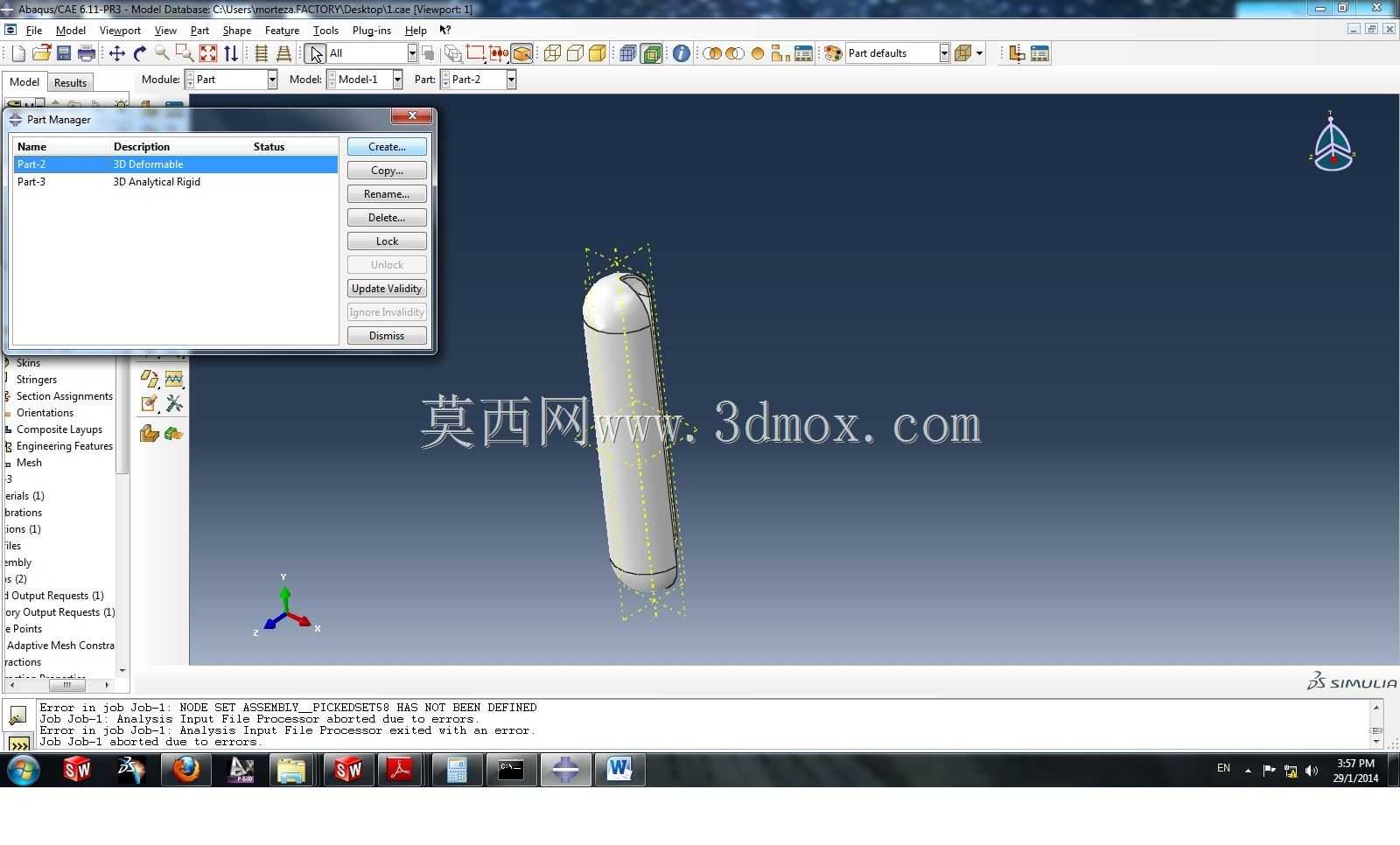

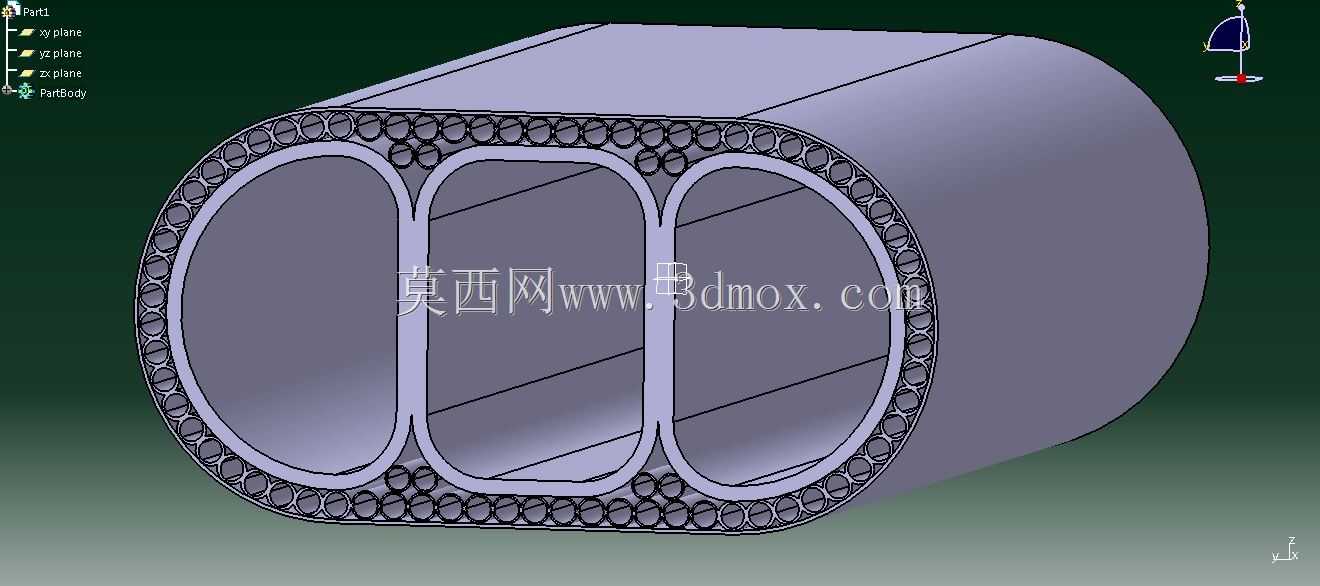

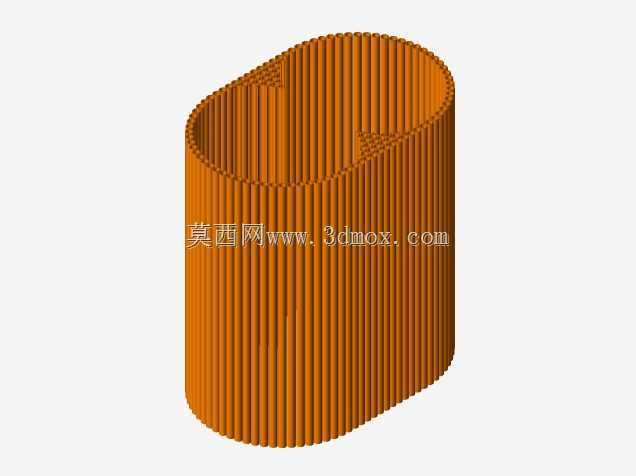

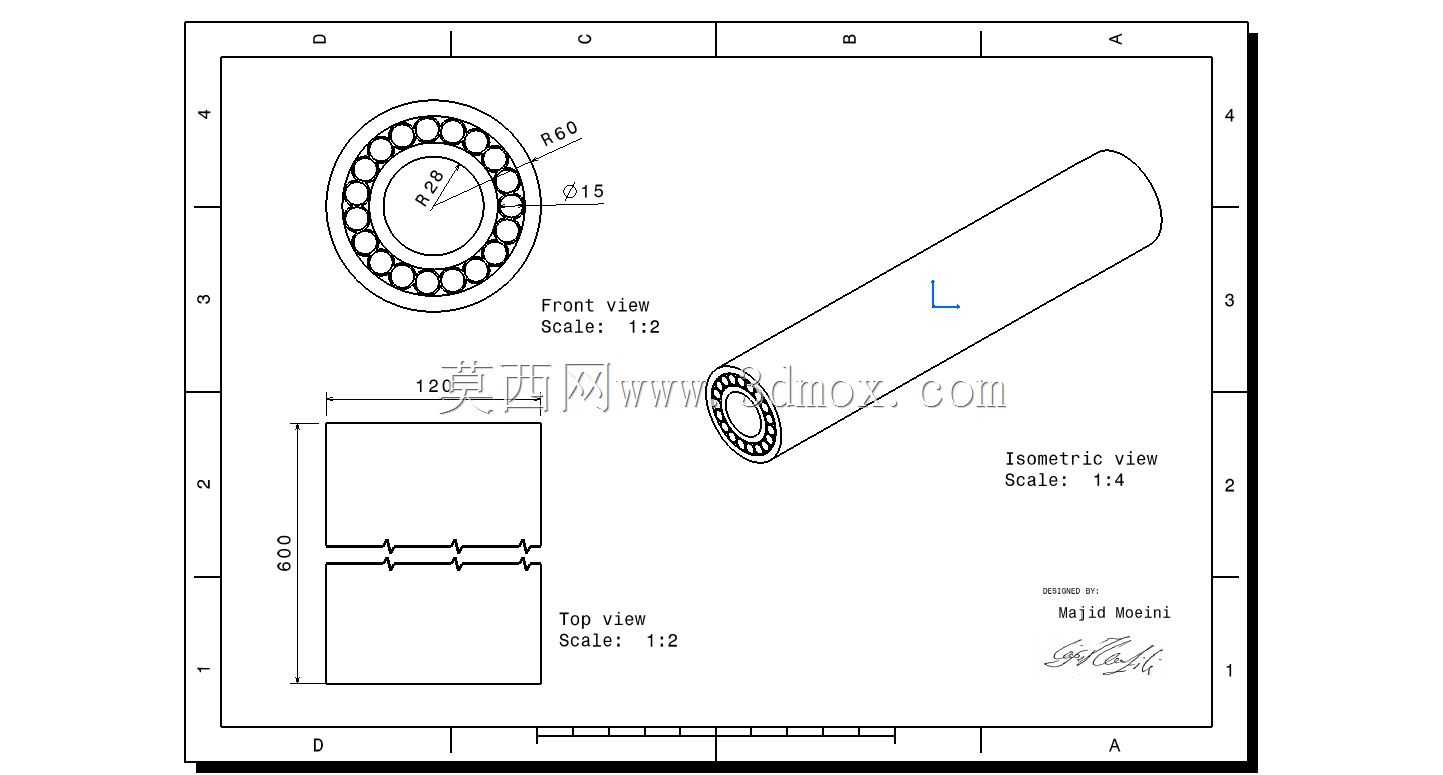

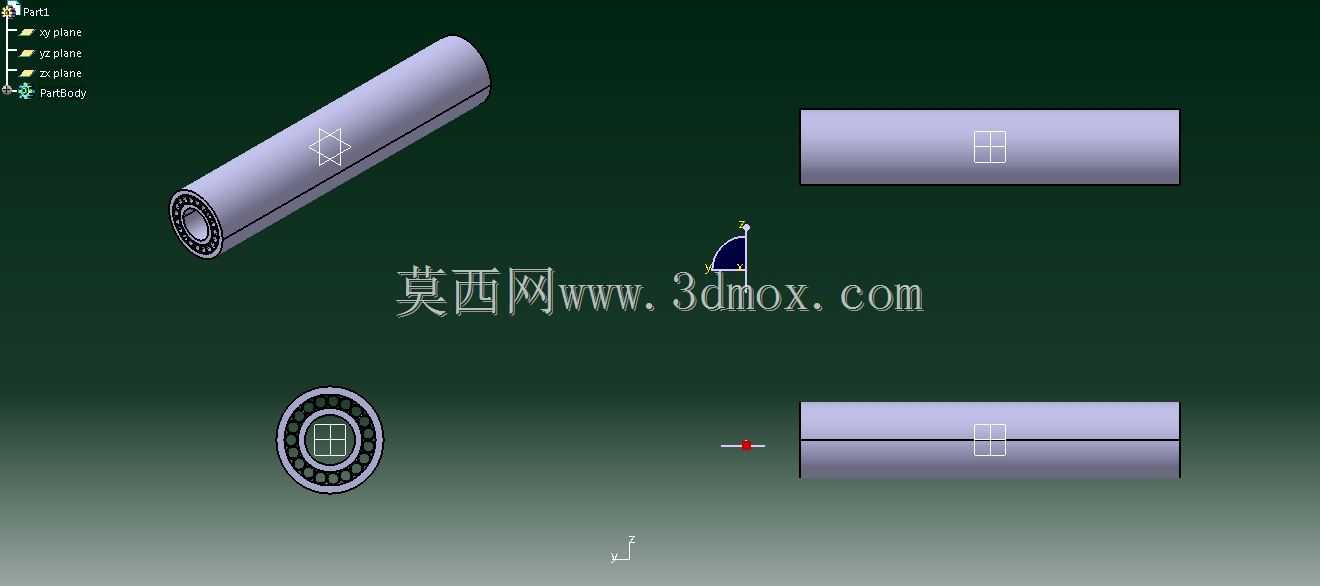

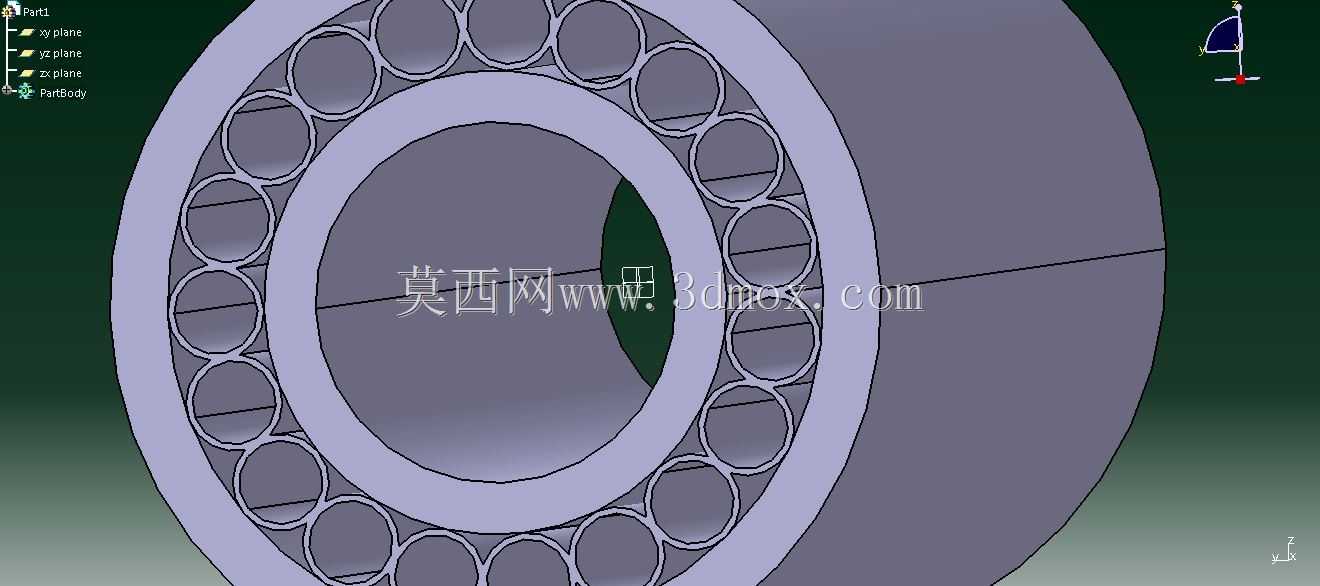

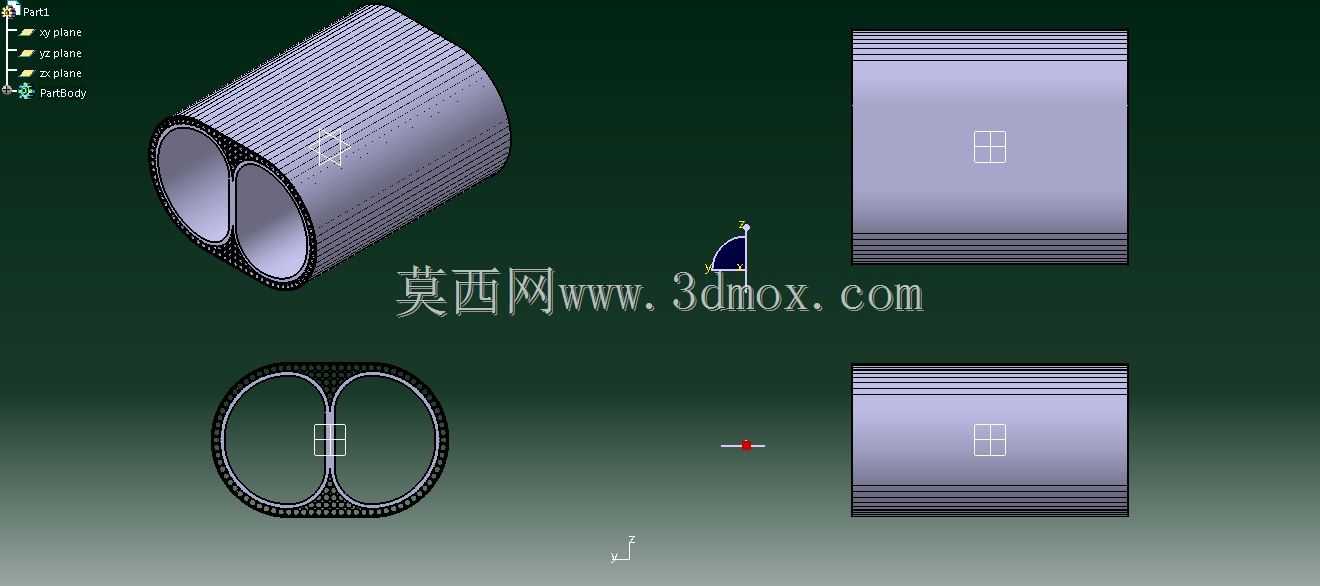

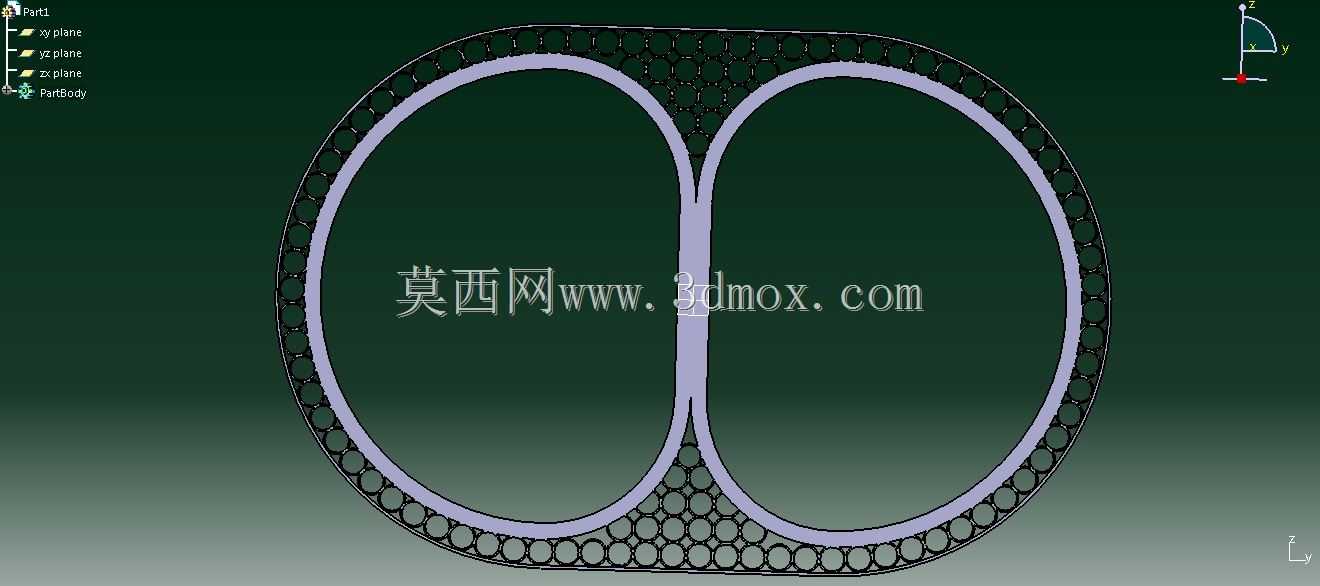

这套适形压缩天然气存储结构，主要面向车载燃料存储、分布式能源临时储配这类对空间利用率要求极高的应用场景，区别于传统圆柱形储气瓶规整但空间浪费大的缺陷，整套结构采用模块化拆分的设计思路，将储腔、外壳、换热结构、端盖密封组件做了分层适配设计。从结构拆解来看，核心储腔采用多组并列的承压胶囊单元，每个单元独立做密封承压处理，单元之间预留微小形变间隙，避免充放气过程中压力波动带来的结构挤压磨损，外围的金属外壳并非规则圆柱结构，而是根据安装舱位的异形边界做了适形裁切，能够完全贴合车辆底盘、舱体内部的不规则安装空间，相比同容积的传统圆柱储气瓶，空间利用率能够提升百分之四十以上。设计过程中优先考虑了安装边界的适配性，外壳的各个安装面预留了标准的固定孔位，可直接匹配现有商用车、专用作业车的底盘安装梁位，不需要额外做大规模的安装支架改制，端盖部分采用快拆式密封结构，密封槽内置双道密封圈，能够承受20MPa的工作压力，同时兼顾后期维护的拆装便利性。夹在储腔单元与外壳之间的翅片式换热结构，是这套设计的核心功能部件，压缩天然气在充放气过程中会产生明显的温度变化，快速充气时气体压缩升温、持续供气时气体膨胀降温，这套翅片结构能够将储腔内部的温度快速传导到外壳，与外界空气完成热交换，避免储腔内部温度波动过大影响密封件寿命与压力稳定性。整套结构的外形尺寸完全适配常规轻型商用车的底盘侧边安装空间，横向宽度不超出车身侧围边界，纵向长度可根据不同车型的轴距灵活调整储腔单元的并列数量，安装时不需要改动原车的底盘管线布局，储腔的进出气接口统一设置在端盖一侧，可直接对接原车的燃气供给管路。在结构强度设计上，外壳采用轻量化铝合金材质拉伸成型，在保证抗冲击、抗挤压能力满足车载安全标准的前提下，尽可能降低整体自重，减少车辆的无效载荷，内部的承压胶囊采用纤维缠绕增强结构，单位容积的重量比传统钢质储气瓶降低百分之六十左右，同时胶囊单元的独立结构设计，即便单个单元出现密封故障，也不会导致整个储舱完全失压，能够提升使用过程中的安全冗余。
