混合动力手动电动双驱角磨机结构

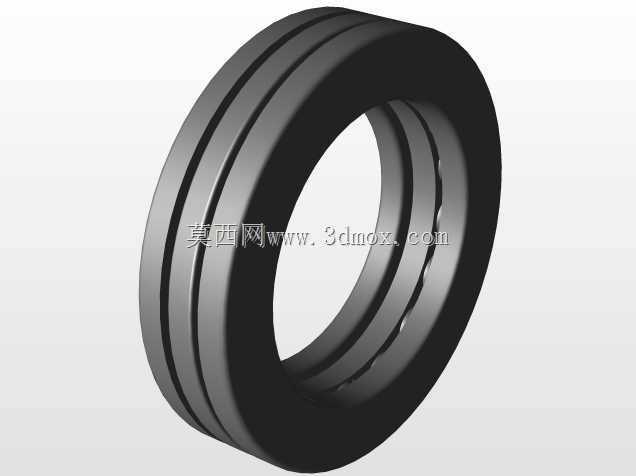

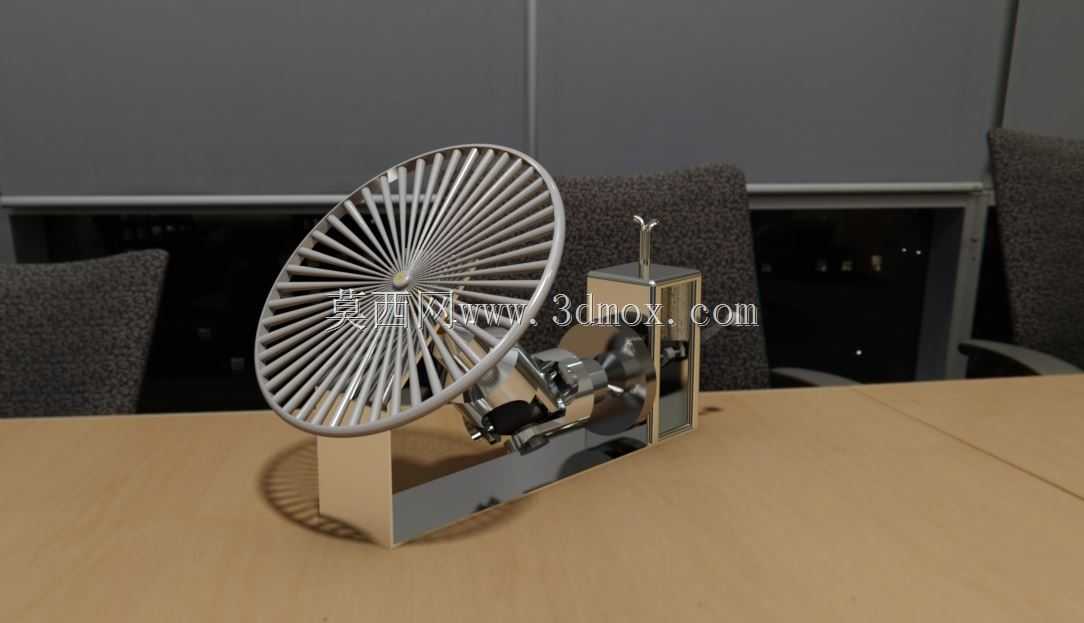

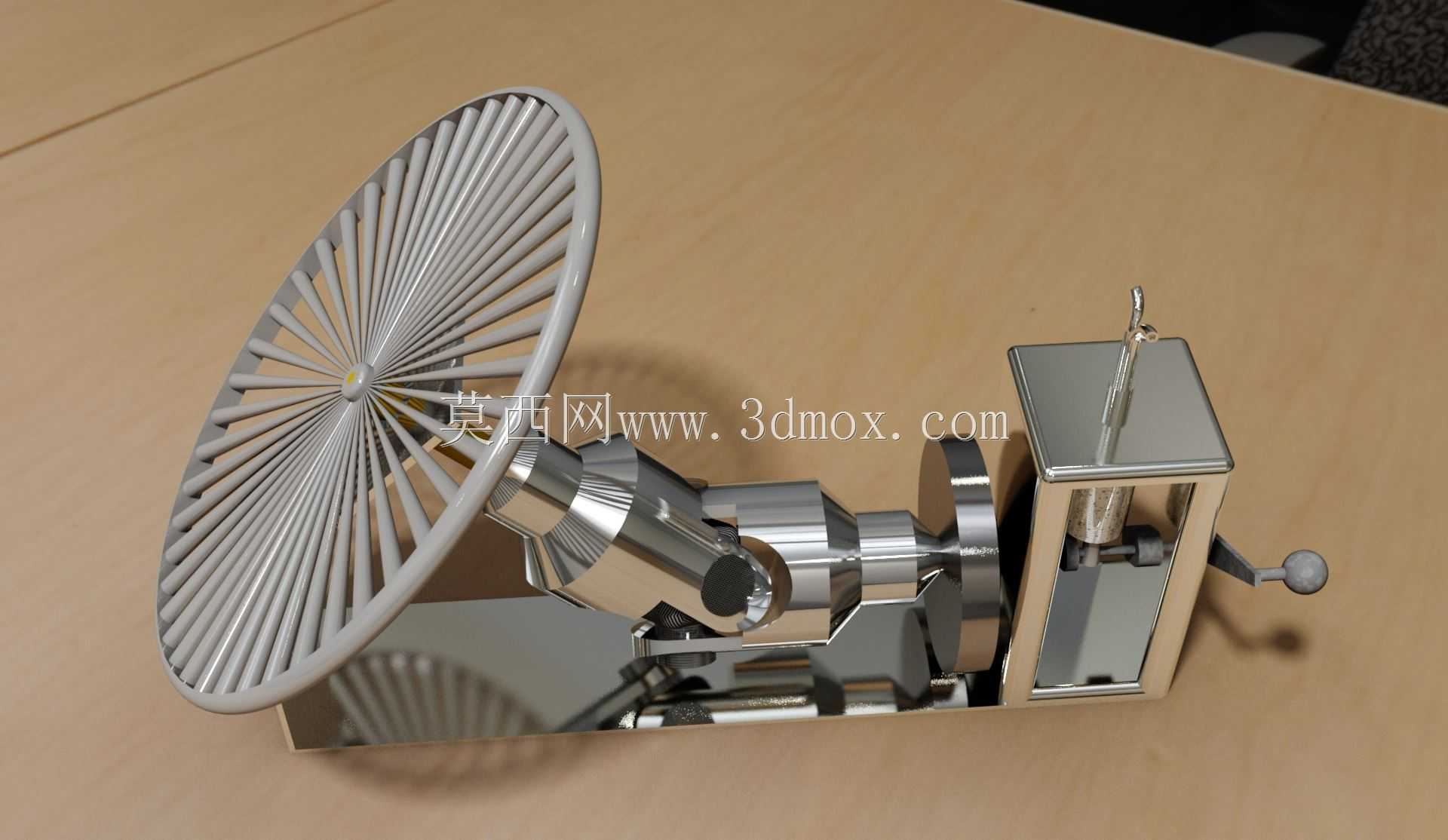

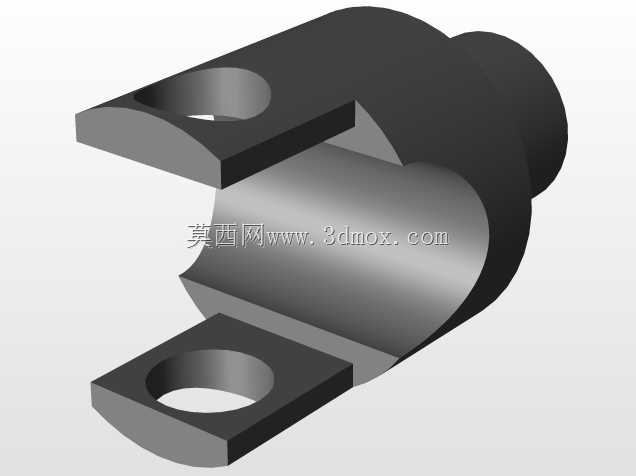

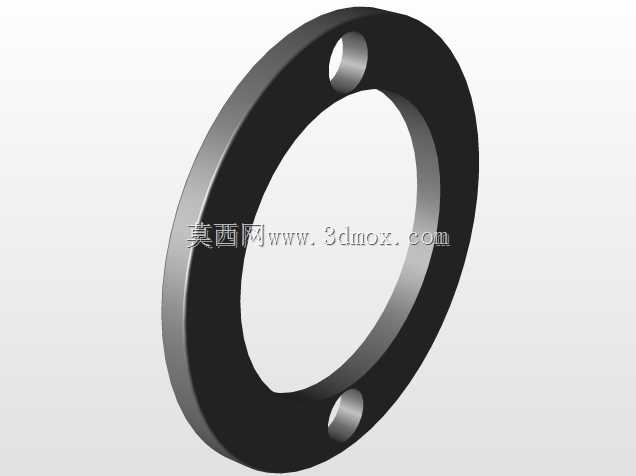

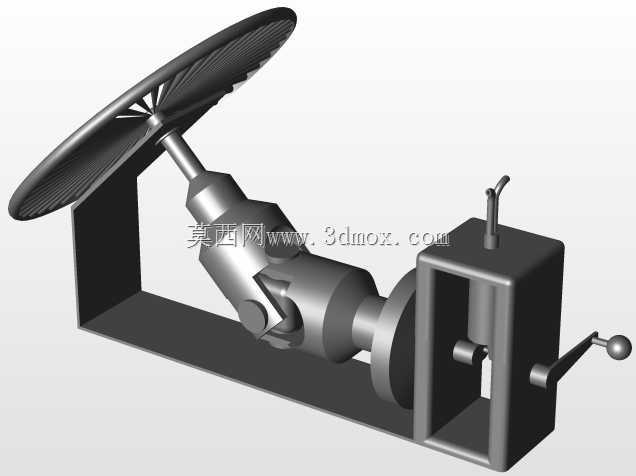

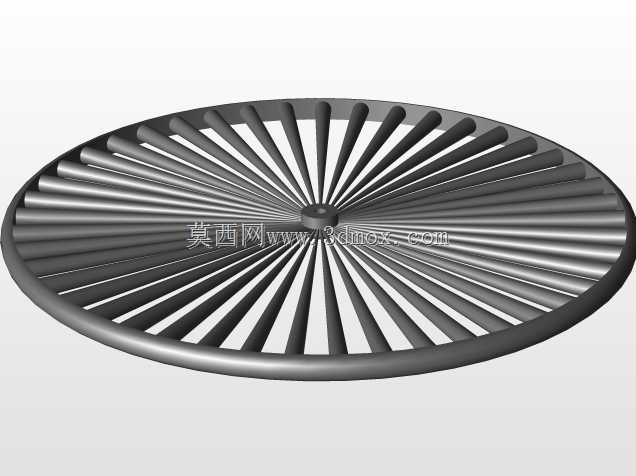

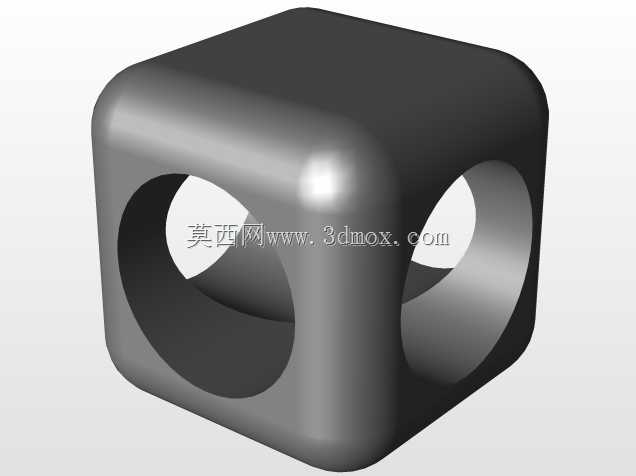

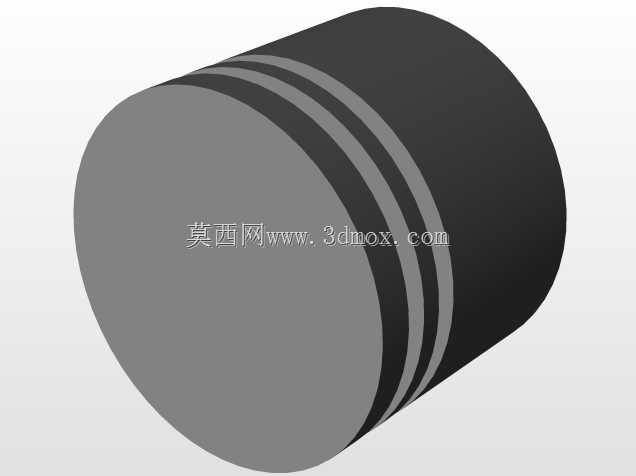

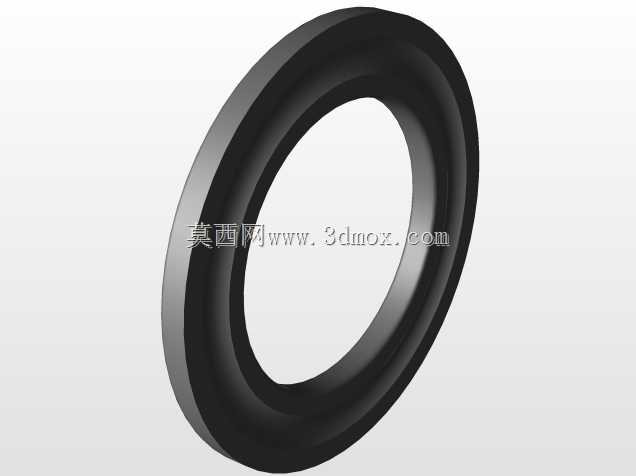

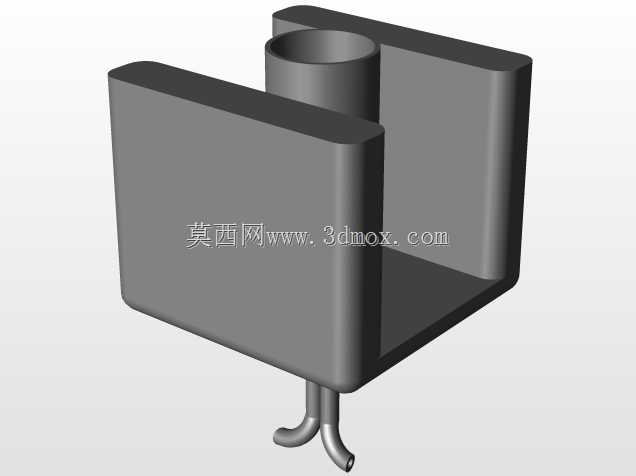

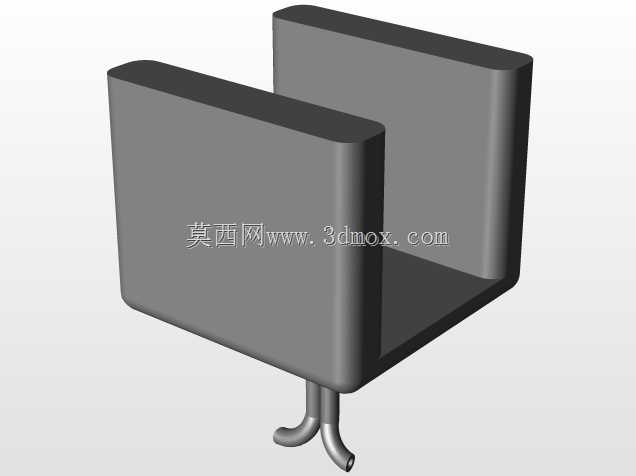

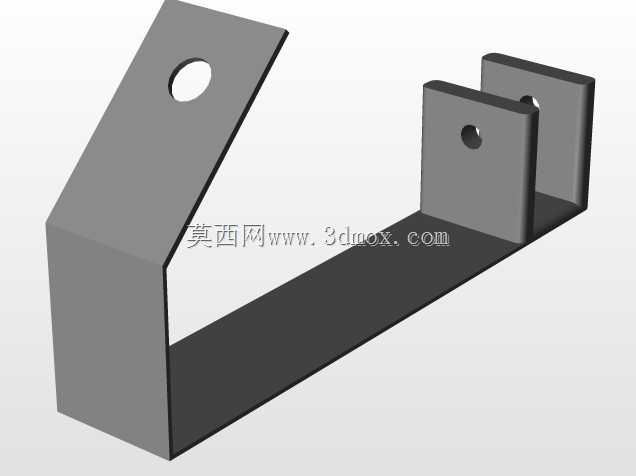

这款双动力驱动的打磨类手持作业设备，核心适配无外接电源的野外检修、狭小空间金属修磨、应急加工作业场景，可在无供电条件下通过手动摇柄提供动力，也可外接小型二冲程动力单元完成持续打磨作业，解决了传统单电源角磨机在断电、无电场景下无法作业的痛点。从结构设计逻辑来看，动力输入端预留了两种接口，一侧为二冲程动力单元的连接法兰，未设置保险线缆等冗余附属结构，直接通过法兰端面的定位止口与动力输出轴对接，可快速完成动力源的拆装切换；另一侧为手动曲轴驱动结构，摇柄转动半径控制在80mm范围内，单手握持即可完成驱动操作，摇柄与曲轴之间设置了单向止退棘爪，避免摇柄反转打伤操作人员。动力传递路径上，曲轴与打磨磨头之间采用十字万向节连接，可允许磨头端与动力端存在最大15度的轴线偏角，适配不同角度的打磨作业需求，无需额外调整整机握持姿态即可完成斜面、弧面的修磨作业。磨头端的砂轮护罩采用半包围结构，护罩开口角度为120度，可阻挡打磨碎屑向操作人员方向飞溅，护罩通过快拆卡箍与磨头主轴座连接，可根据作业方向快速调整护罩遮挡位置。整机的安装边界方面，不含砂轮片的主体长度为210mm，主体最大宽度为95mm，手动摇柄收起后整机最大高度为110mm，可放入常规五金工具包内携带，磨头主轴采用标准M10螺纹接口，可适配市面通用的100mm直径角磨机砂轮片、切割片、抛光轮等作业附件，无需定制专用耗材。结构细节上，曲轴支撑位采用双铜套滑动轴承，可承受手动驱动时的径向冲击力，万向节的十字轴采用渗碳淬火处理，表面硬度达到HRC58-62，可传递最大1.2N·m的输出扭矩，满足常规金属打磨、焊缝修磨、毛刺去除的作业扭矩需求。手动驱动模式下，曲轴与动力输入轴之间设置了1:3.2的增速齿轮副，摇柄以每分钟60转的速度转动时，磨头主轴转速可达到每分钟192转，适配精细修磨、去毛刺的低转速作业需求；外接二冲程动力单元时，动力直接通过齿轮副传递至主轴，最高转速可达到每分钟11000转，可完成金属切割、粗磨等高转速作业。整机外壳采用铝合金压铸成型，壳体壁厚控制在2.5mm，兼顾结构强度与整机重量，不含动力单元与砂轮片的整机重量控制在1.2kg以内，长时间握持作业不易产生疲劳。
