摆动臂机械结构二维工程设计图纸

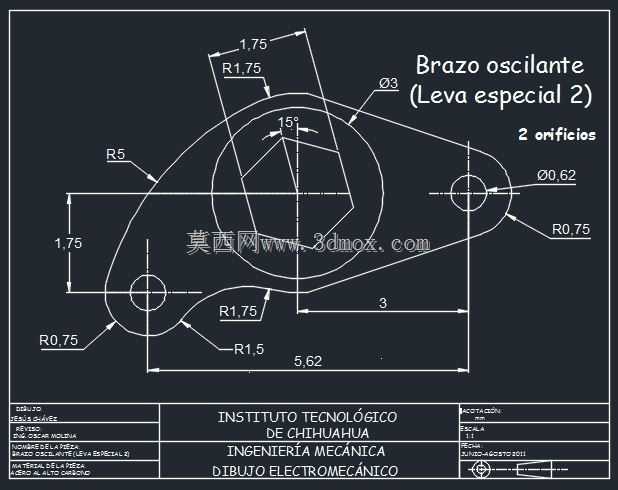

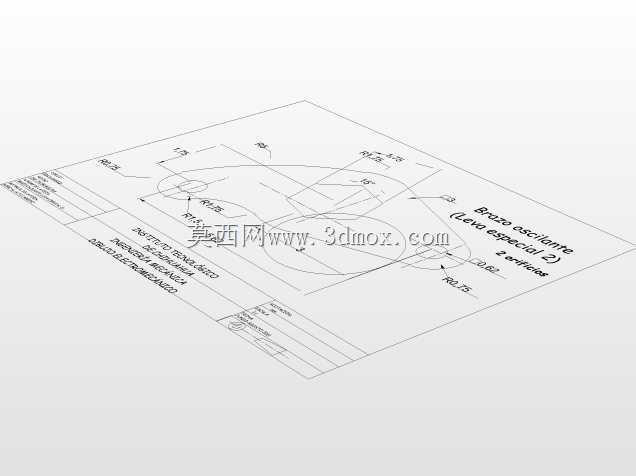

这类摆动臂构件多应用于间歇式传动的轻工机械、工装夹具的联动机构以及小型自动化执行端的传动链路中，作为传递摆转动力、衔接驱动端与执行端的中间连杆，承担着将旋转动力转化为定角度往复摆动的核心作用，在需要周期性往复摆转动作的工位上，这类零件的结构精度直接决定了执行端的动作到位率与重复定位精度。从结构设计逻辑来看，该摆臂采用单主回转孔搭配两个远端铰接孔的布局，主回转孔作为整个摆臂的旋转基准，内孔直径匹配对应规格的铰接销轴，孔位周边做了加厚的环形凸台结构，用来提升回转部位的抗挤压强度，避免长期往复摆动带来的孔位磨损变形，延长构件的服役寿命。两个远端铰接孔分别对应不同的传动链路连接需求，其中靠近摆臂外伸端的小孔用于连接执行端构件，另一个孔位用于衔接驱动连杆，形成完整的曲柄摇杆传动副。外形轮廓的圆弧过渡全部按照应力分散原则设计，所有转角位置都设置了对应半径的圆角，避免应力集中导致的构件疲劳断裂，尤其是摆臂的弯折受力段，轮廓曲线经过反复校核，保证在最大摆角负载下，构件的形变控制在传动精度允许的范围内。尺寸标注体系完全围绕安装边界与传动行程设定，主回转中心到远端铰接孔的中心距是决定摆臂摆动行程的核心参数，直接关联执行端的动作幅度，设计时需要匹配整套机构的动程需求做校核；摆臂的整体外轮廓尺寸需要预留足够的安全间隙，避免摆动过程中与周边的机架、其他传动构件发生运动干涉，尤其是15度的摆角限位结构，直接限定了摆臂的最大工作摆幅，防止超程动作带来的机构损坏。零件的厚度方向尺寸需要根据传递的扭矩大小做匹配，保证在额定负载下不会出现侧向形变，铰接孔的位置公差、同轴度要求都需要满足铰接配合的精度需求，避免装配后出现卡滞、旷量过大的问题。实际应用中，这类摆臂多采用45号钢加工制作，表面做发黑处理提升防锈能力，铰接孔内可根据耐磨需求加装铜套，降低长期转动带来的磨损，维护时只需定期加注润滑脂即可保证长期稳定运行。
