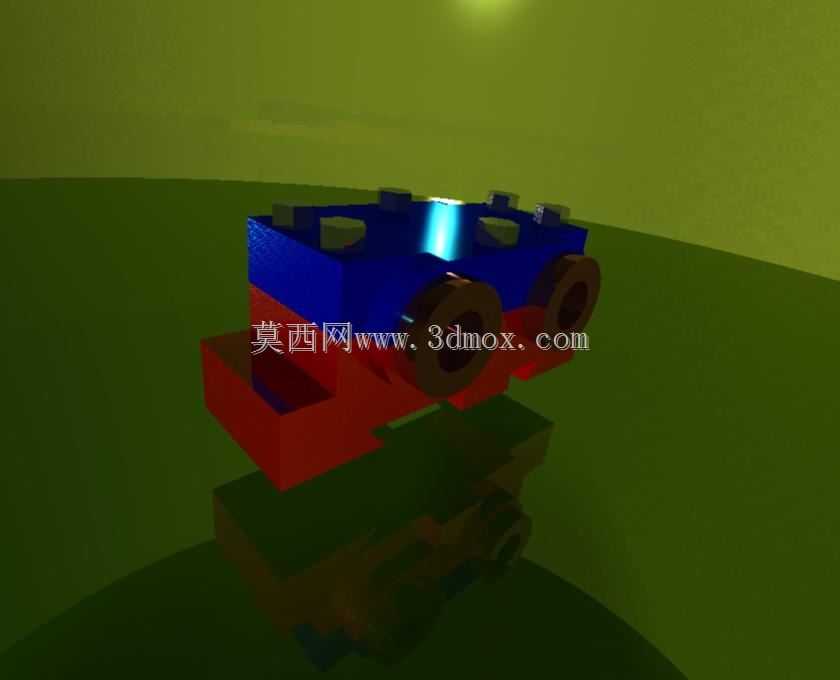

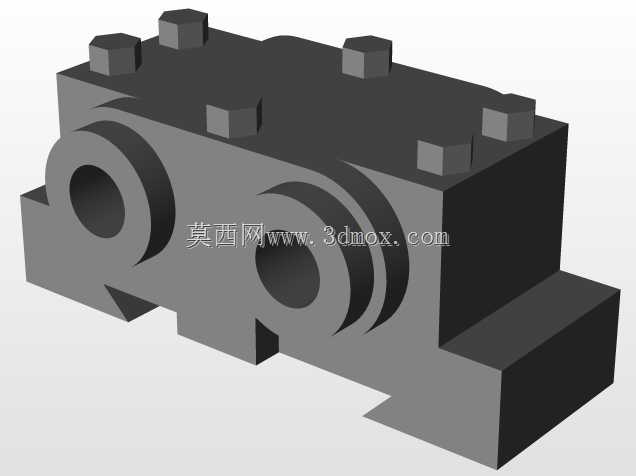

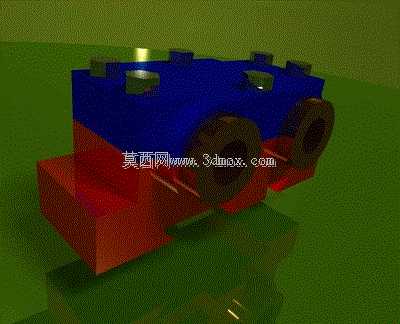

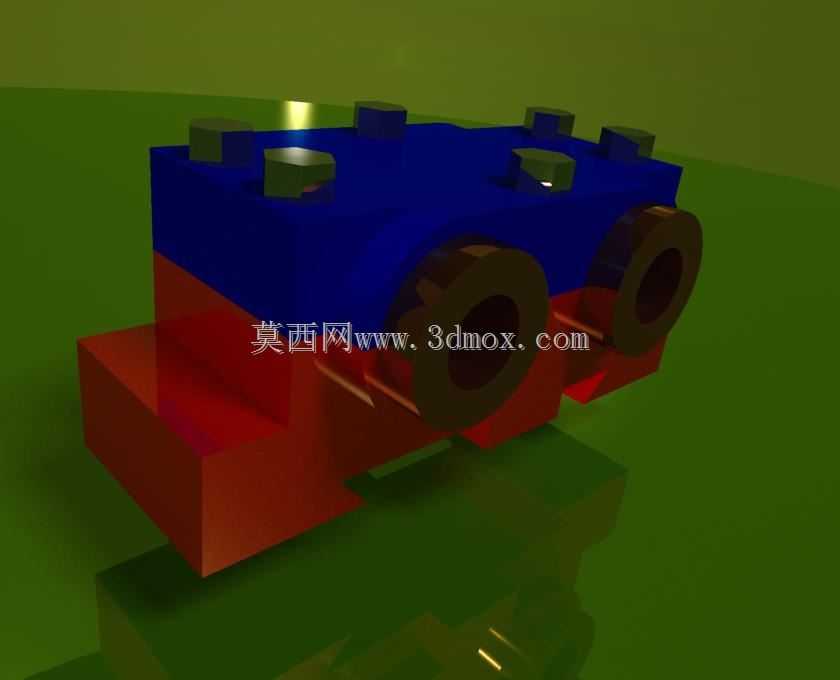

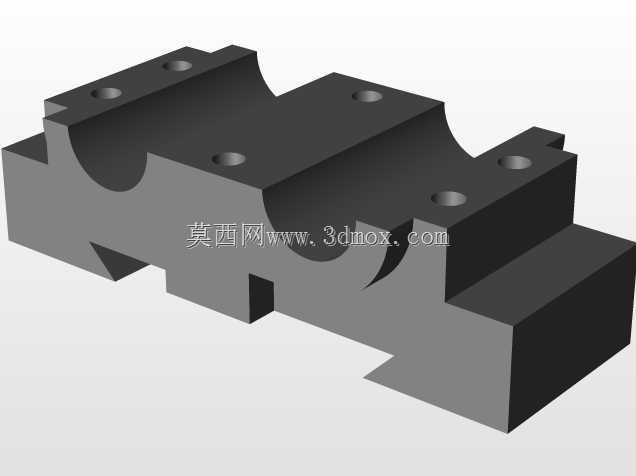

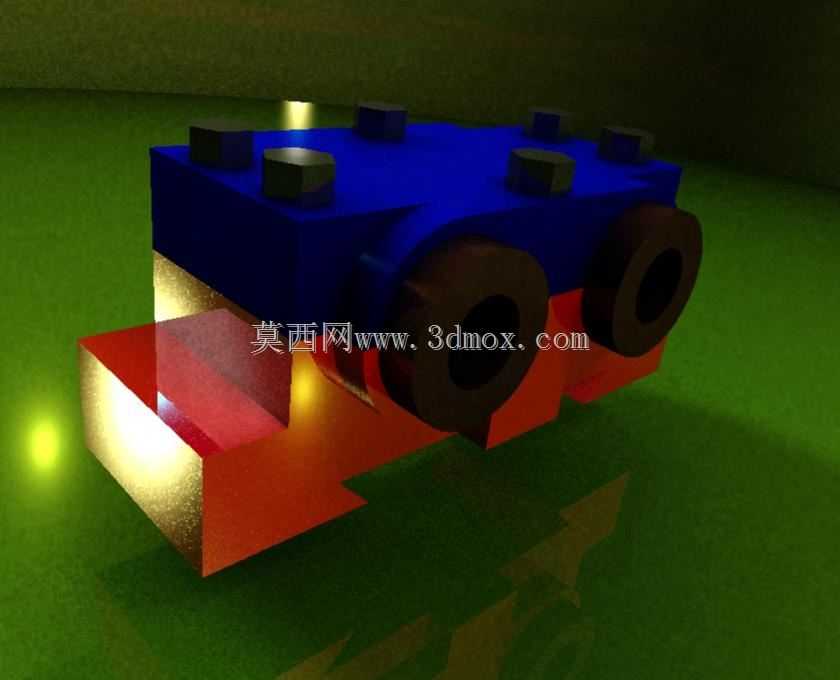

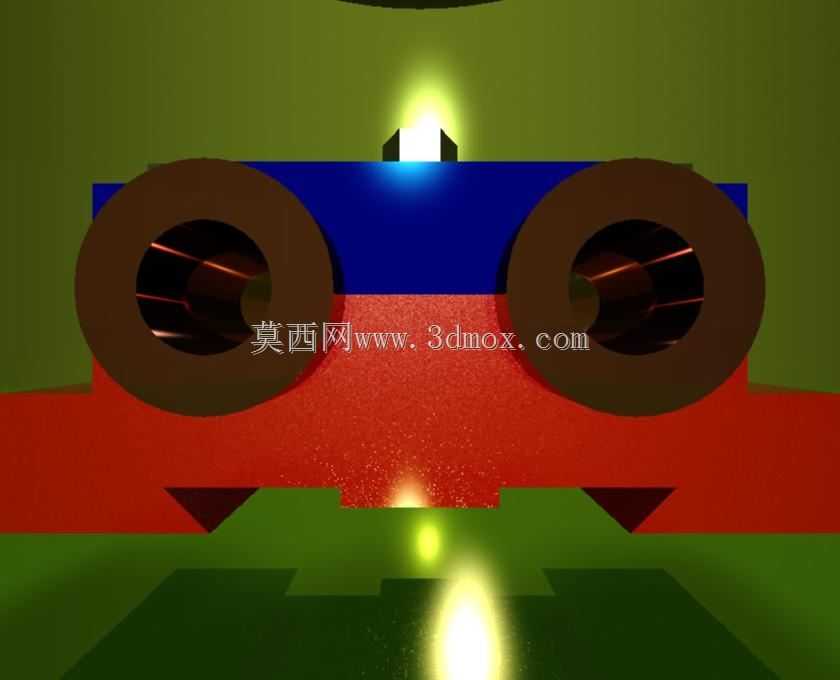

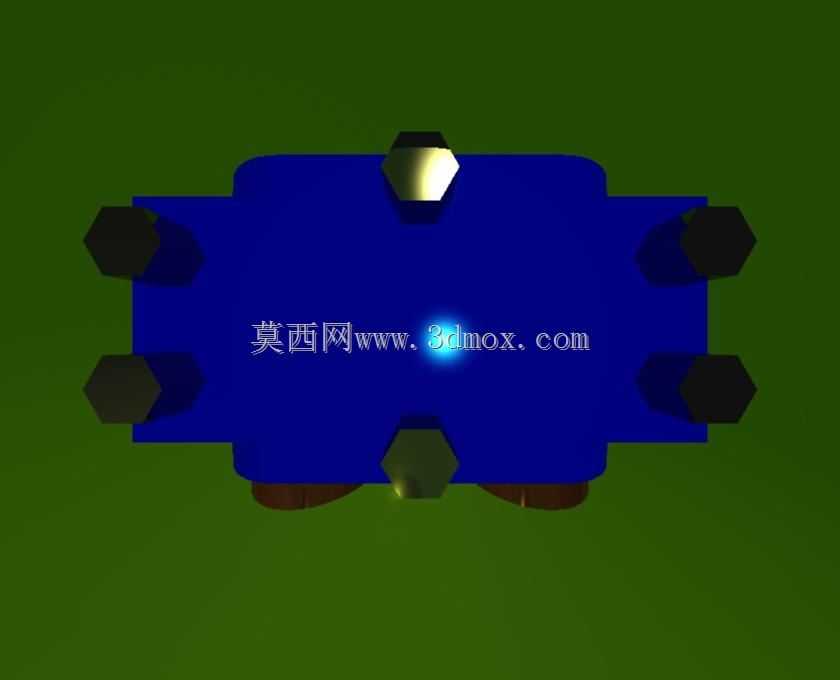

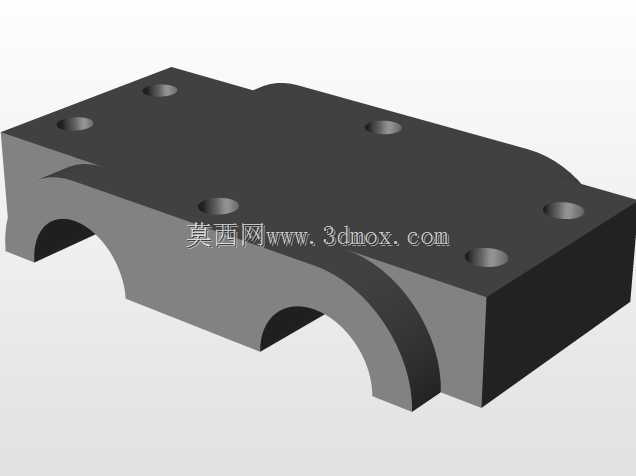

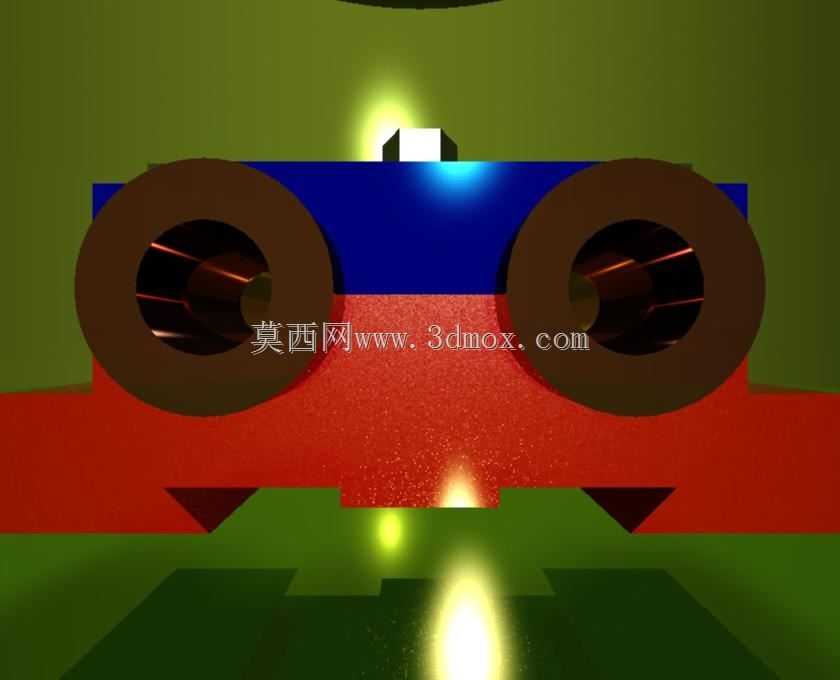

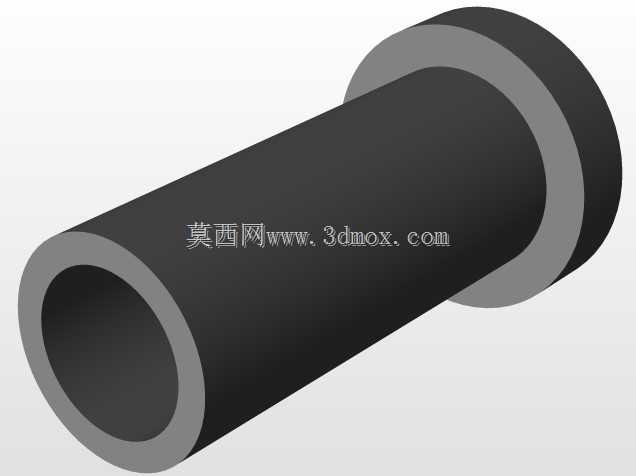

在常规轴系传动布局里,这类双联轴承支撑结构常被用在需要同时约束两根平行轴径向跳动的工位上,比如小型齿轮箱的输入输出端支撑、输送线从动辊组的相邻轴定位、小型工装夹具的转轴限位场景,相比单轴承独立安装的结构,它能把两个轴承的安装基准整合到同一个基座上,从根源上消除分体安装带来的同轴度、平行度累积误差,降低装配时的找正难度。从结构功能来看,基座下半部分的红色块体是安装定位基体,底部预留的平整安装面可以直接贴合设备安装板,通过螺栓完成整体固定,不需要额外加工复杂的定位台阶;上半部分的蓝色压盖结构和下半基座配合,形成两个完整的轴承安装腔,安装时可以先把轴承分别套在对应轴段上,整体放入下半基座的半圆型腔,再扣合上半压盖拧紧螺栓,就能完成轴承的轴向与径向固定,这种剖分式结构也方便后期维护时拆卸更换轴承,不用把整根轴从设备上完全抽出。设计过程中首先要确认两个安装腔的中心距公差,这个参数直接决定了配对齿轮、带轮的啮合间隙,中心距偏差过大会导致传动异响、齿面磨损加快,所以建模时两个型腔的同轴度、平行度都要按IT7级公差约束;其次要注意安装腔的深度尺寸,要匹配所选轴承的宽度,预留合适的轴向游隙空间,避免压盖锁死导致轴承转动卡滞;基座底部的安装孔位置要避开内部型腔的壁厚区域,防止螺栓拧紧时造成基座变形挤压轴承外圈。外形上整体采用方块式布局,没有多余的外凸结构,安装边界规整,两个轴承孔的轴线平行于安装底面,轴向两端预留的凸台结构可以加装密封圈,阻挡车间里的粉尘、切削液进入轴承内部,延长润滑脂的使用寿命;基座侧面的加强筋结构连接两个轴承腔的外壁,提升整体刚性,避免轴系受径向载荷时基座出现形变,导致轴承偏载。实际选型使用时,要根据轴的传递扭矩、径向载荷大小匹配对应型号的轴承,确认轴承外圈和安装腔的配合公差,一般轻载工况下采用过渡配合即可,重载冲击场景要选用稍紧的过盈配合,同时要在压盖和轴承外圈之间预留调整垫片的位置,方便装配时调整轴承游隙,补偿加工带来的尺寸误差。
- 上一篇:创意卷式多孔接线座结构设计
- 下一篇:带蜗杆输出轴的电机转子结构设计
- 全部评论(0)
- 模板大小: 1.19 MB
- 售价:5金币
- 下载次数: 22
- 系统要求: Rendering,STEP / IGES,Pro/Engineer Wildfire,Pro/Engineer Wildfire,Pro/Engineer Wildfire,Pro/Engineer Wildfire,Pro/Engineer Wildfire,Rendering,Other,Rendering
- 软件分类: 通用机械零部件
