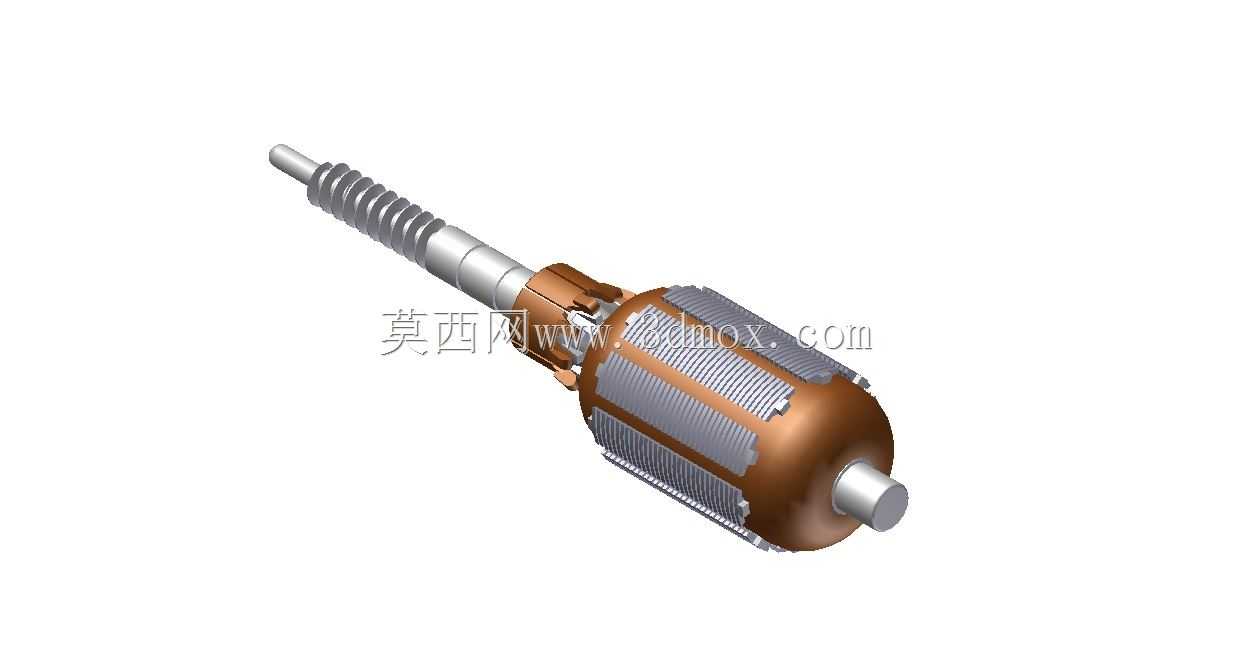

该转子结构适配中小功率交直流电机的传动场景,常见于小型电动工具、家电驱动模组、轻工自动化输送单元的动力输出端,作为电机内部实现电能向机械能转换的核心旋转部件,其结构设计直接决定电机的运行稳定性、输出扭矩精度与动平衡表现。从结构布局来看,该转子采用一体化阶梯轴设计,输出端集成蜗杆传动段,可直接与配套蜗轮啮合实现大减速比动力输出,省去额外加装联轴器、减速齿轮的安装空间,适配紧凑安装边界的设备内部布局需求。轴身中段依次布置换向器段、铁芯压装段、后轴承定位段,各轴段的直径差经过公差匹配设计,铁芯与转轴采用过盈压装配合,压装前轴身对应位置加工有滚花纹路,避免长期高负载运行时铁芯与转轴出现相对滑移,保障扭矩传递的可靠性。转子铁芯采用多片硅钢片叠压成型,叠片间保持均匀绝缘间隙,可有效降低交变磁场下的涡流损耗,铁芯外圆周均匀分布绕线槽,槽型采用半闭口梨形槽设计,既方便漆包线的嵌线作业,又能减少气隙磁阻的波动,降低电机运行时的齿槽转矩与电磁噪音。绕组嵌装完成后经浸漆固化处理,与铁芯形成牢固的整体结构,可承受额定转速下的离心力作用,避免绕组松散移位。输出端的蜗杆段采用渐开线齿型设计,齿面经硬化处理,齿形精度满足与蜗轮啮合的侧隙要求,可在输出端直接实现减速增扭,适配需要低转速大扭矩输出的终端负载。两端轴承位的轴颈公差按照过渡配合要求设计,装配时可与标准深沟球轴承内圈紧密贴合,保障转子旋转时的同轴度,将径向跳动量控制在允许范围内,减少运行时的振动与轴承磨损。设计过程中需重点校核转子的动平衡等级,铁芯叠压、绕组嵌装完成后需在铁芯两端的平衡环位置做去重处理,将动平衡精度控制在G2.5级以上,避免高速旋转时产生额外振动传导至电机端盖与配套设备。该转子的轴向尺寸与径向直径可适配对应机座号的电机外壳安装空间,蜗杆段的伸出长度匹配蜗轮副的中心距要求,安装时无需额外调整轴伸长度,可直接压入两端轴承后装入电机定子内腔,接好换向器引线即可完成转子部分的装配,适配批量生产的装配工艺要求。在实际应用中,这类带集成蜗杆轴的转子可大幅简化电机配套减速机构的结构,减少传动链的零件数量,降低整体传动副的回程间隙,提升动力输出的响应速度,常见于需要精准控制转速与输出位置的小型驱动场景,比如智能家电的执行机构、小型输送线的驱动辊、电动执行器的动力单元等,相比分体式减速结构的转子,其整体装配难度更低,传动效率更高,长期运行的维护成本也更低。
