移动式多接口工业过滤装置结构设计

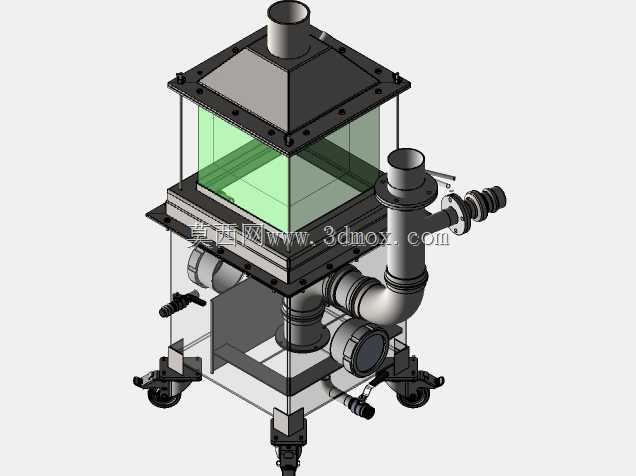

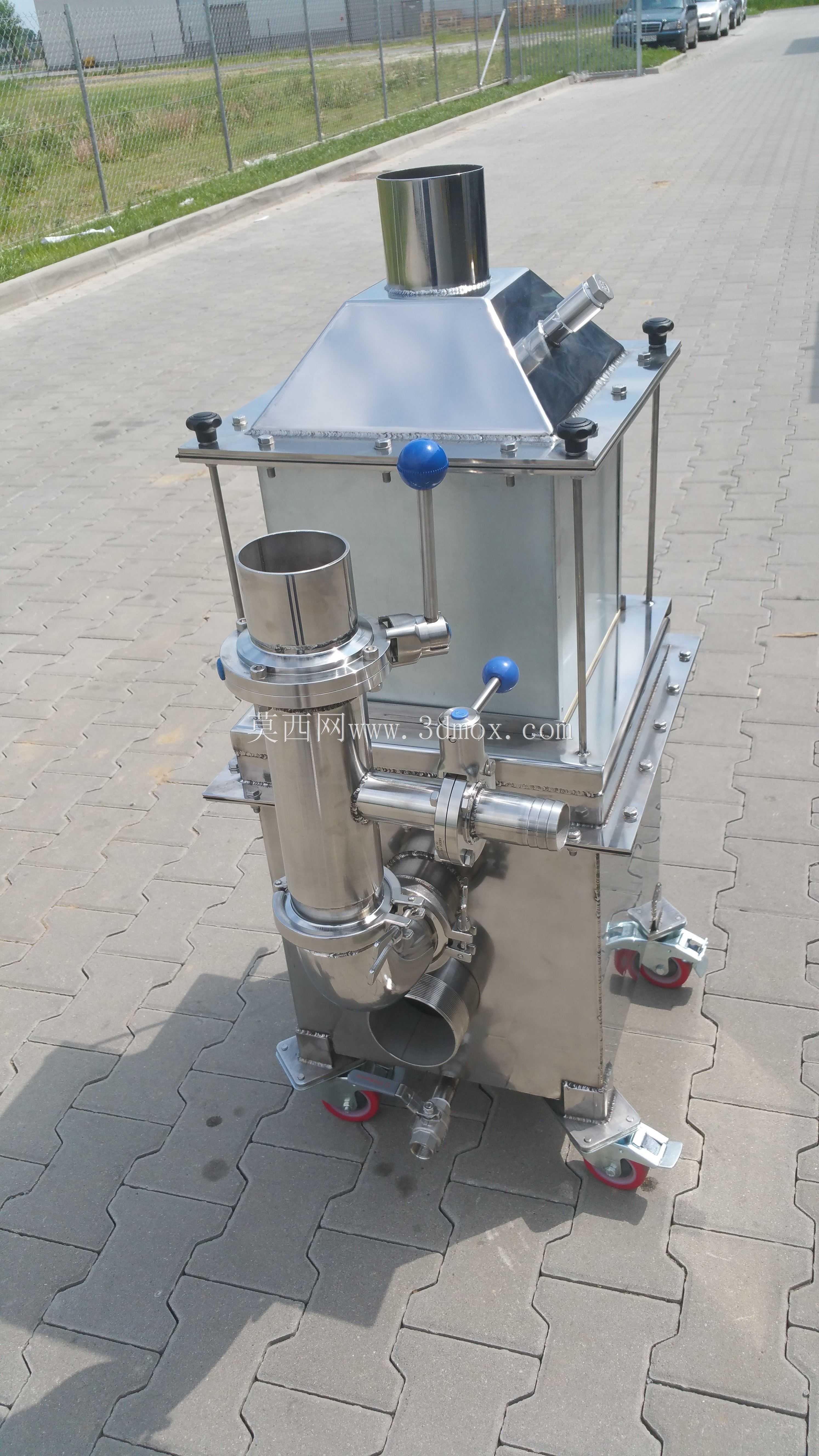

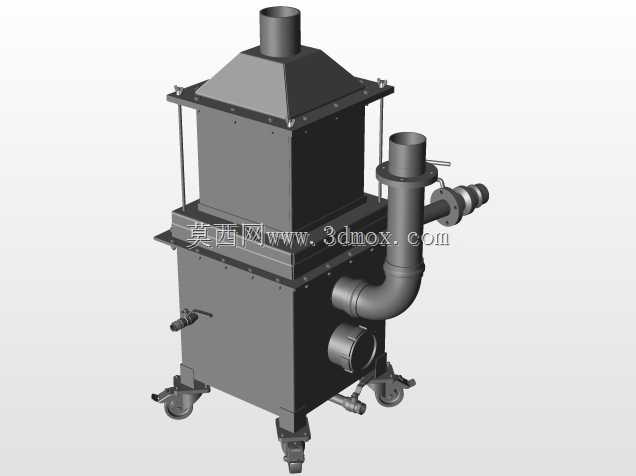

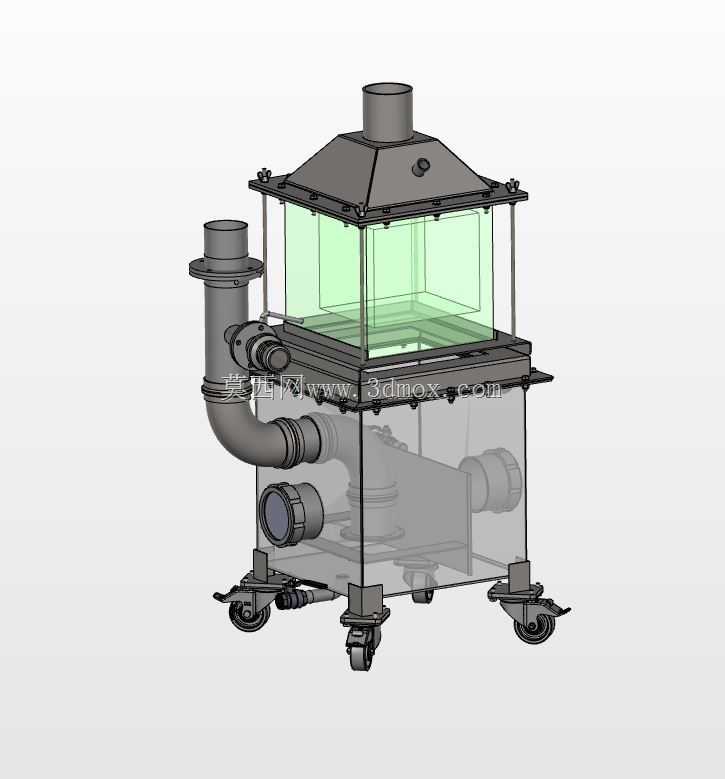

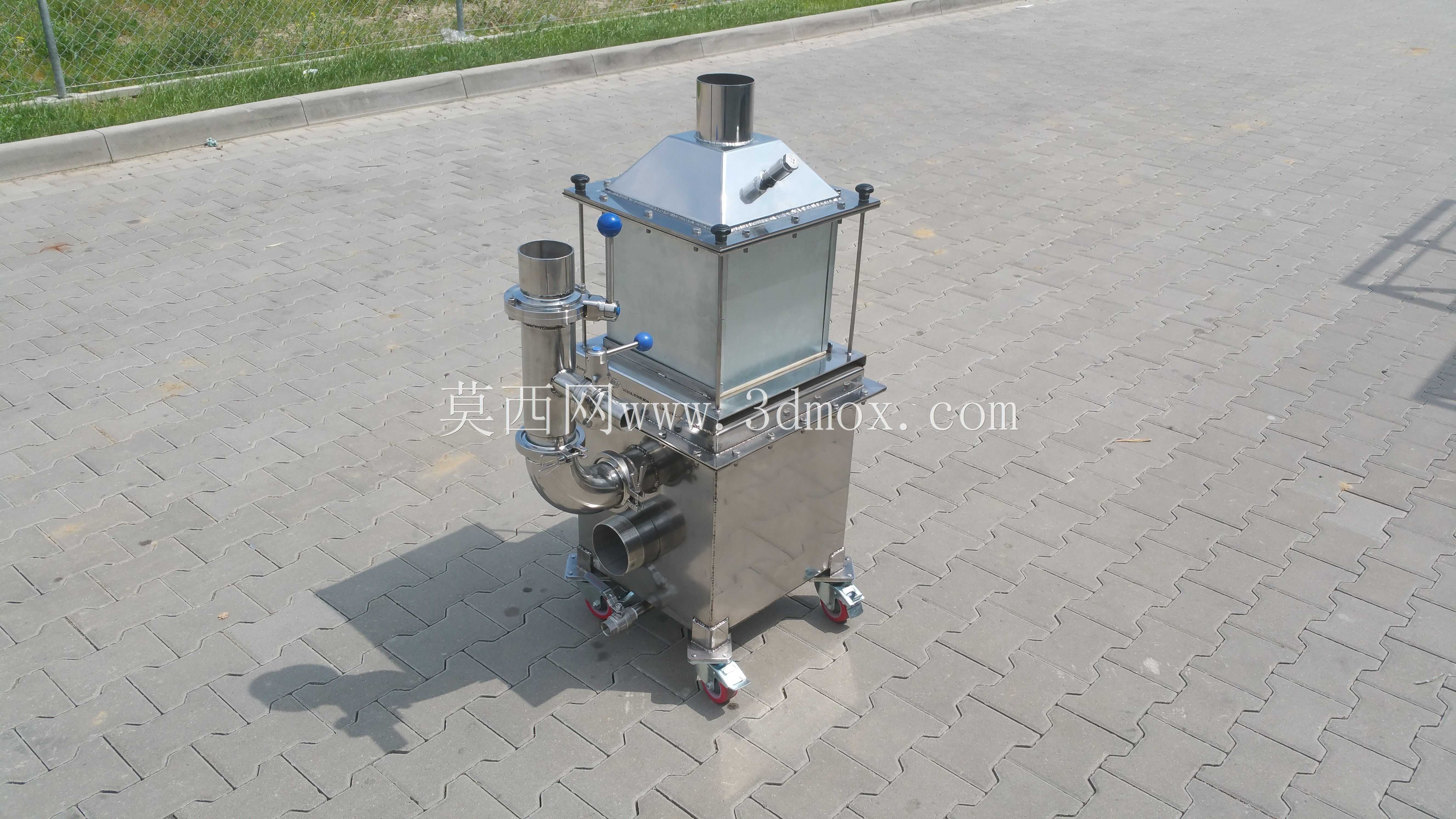

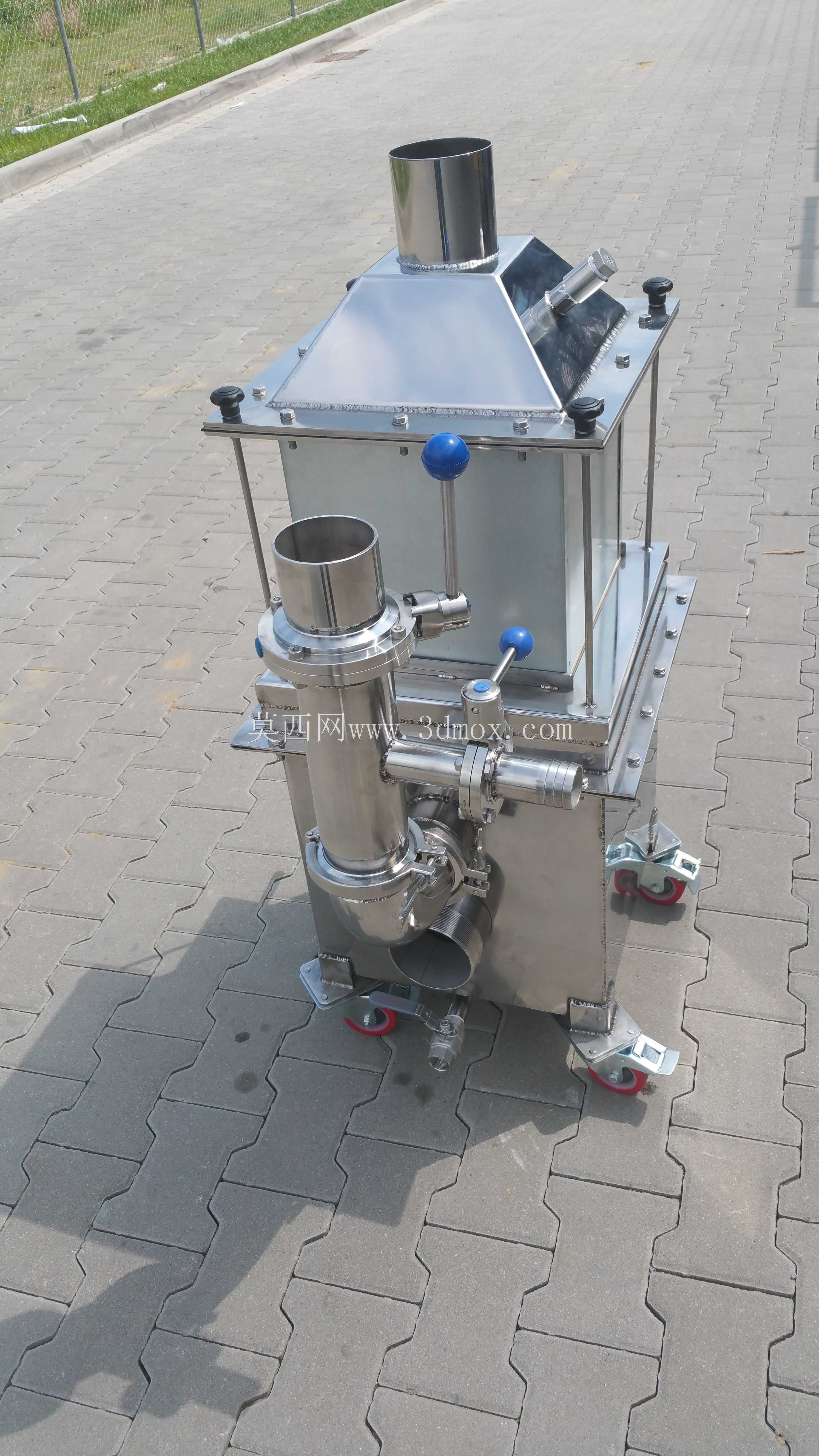

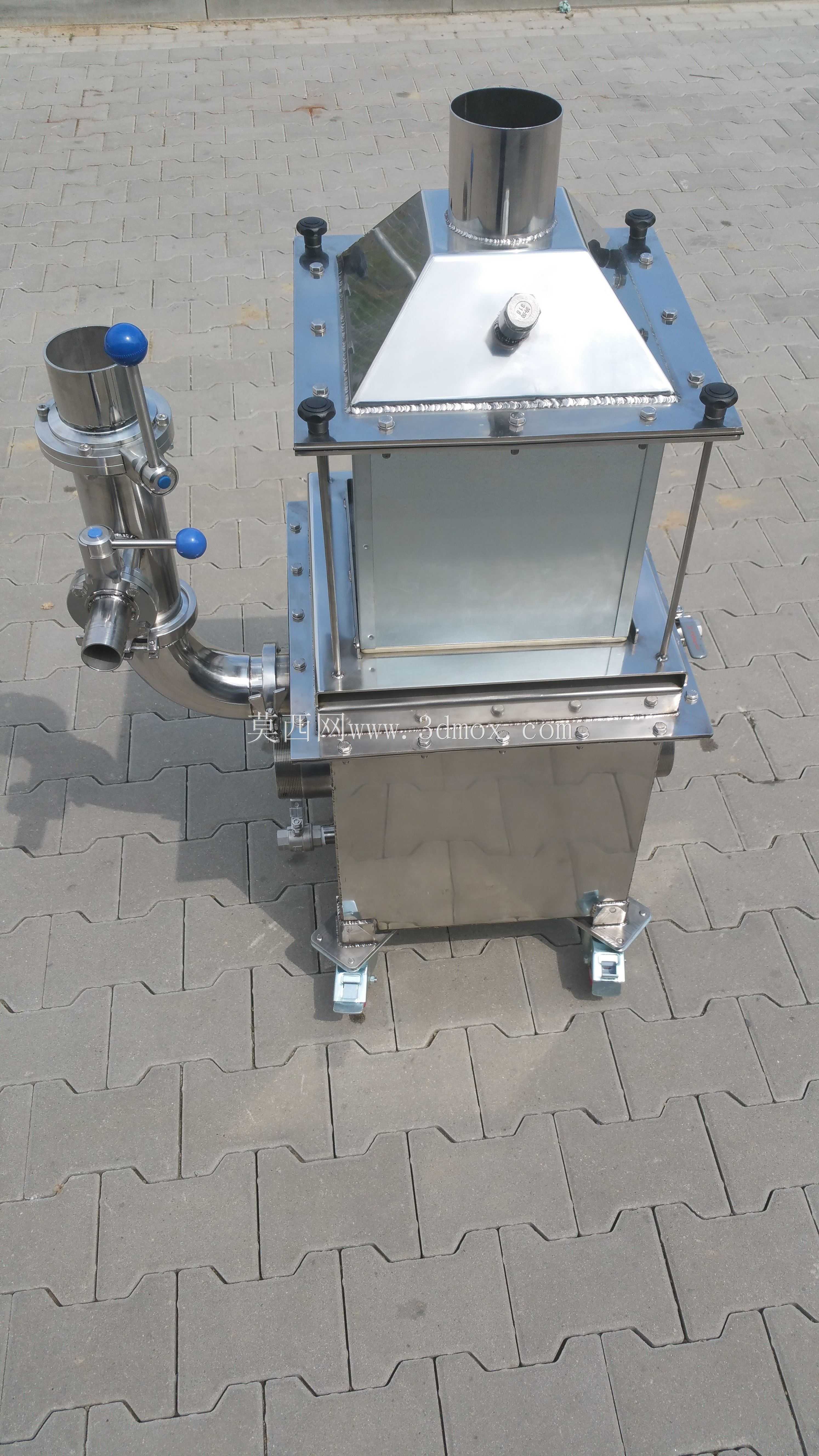

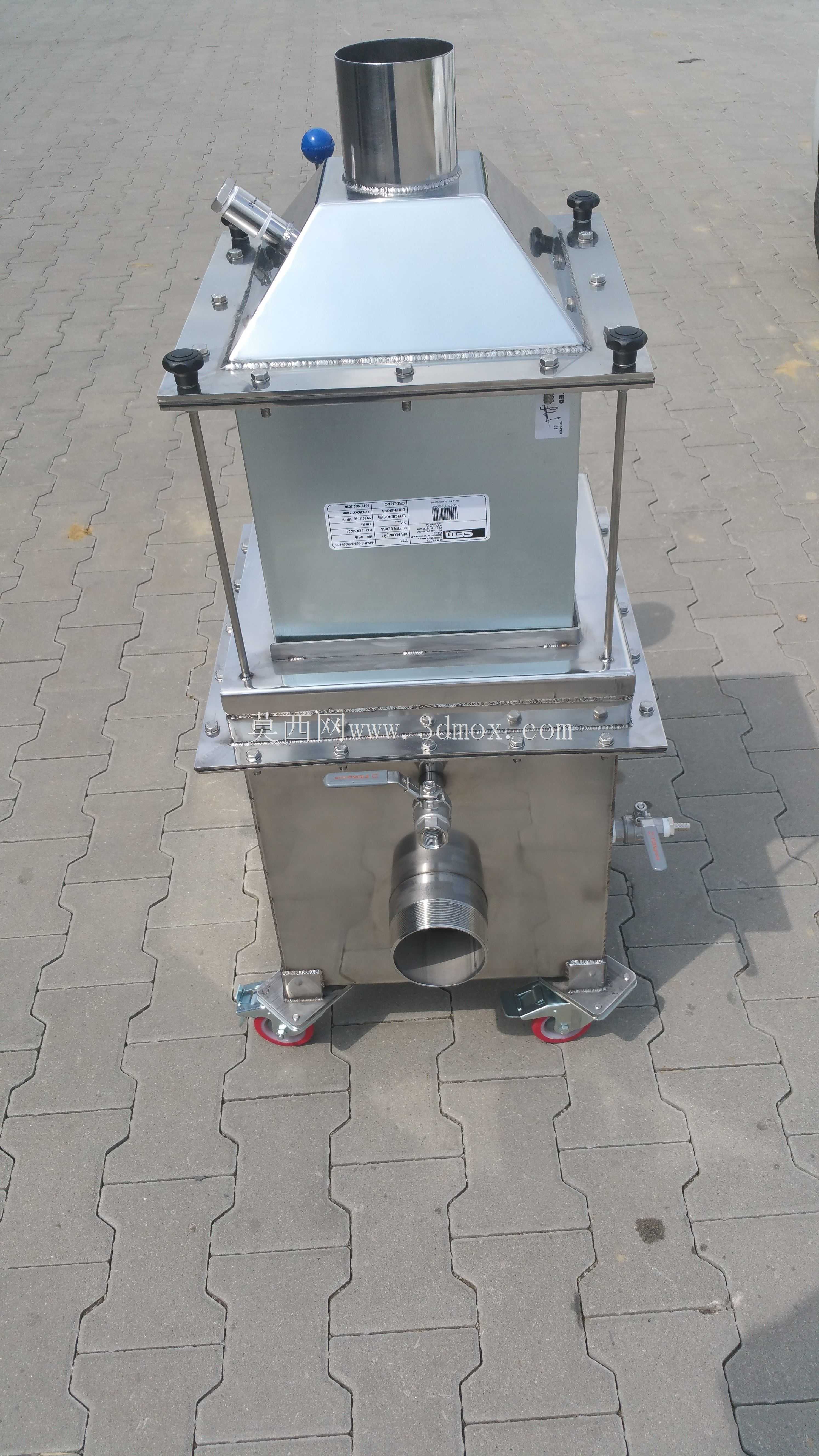

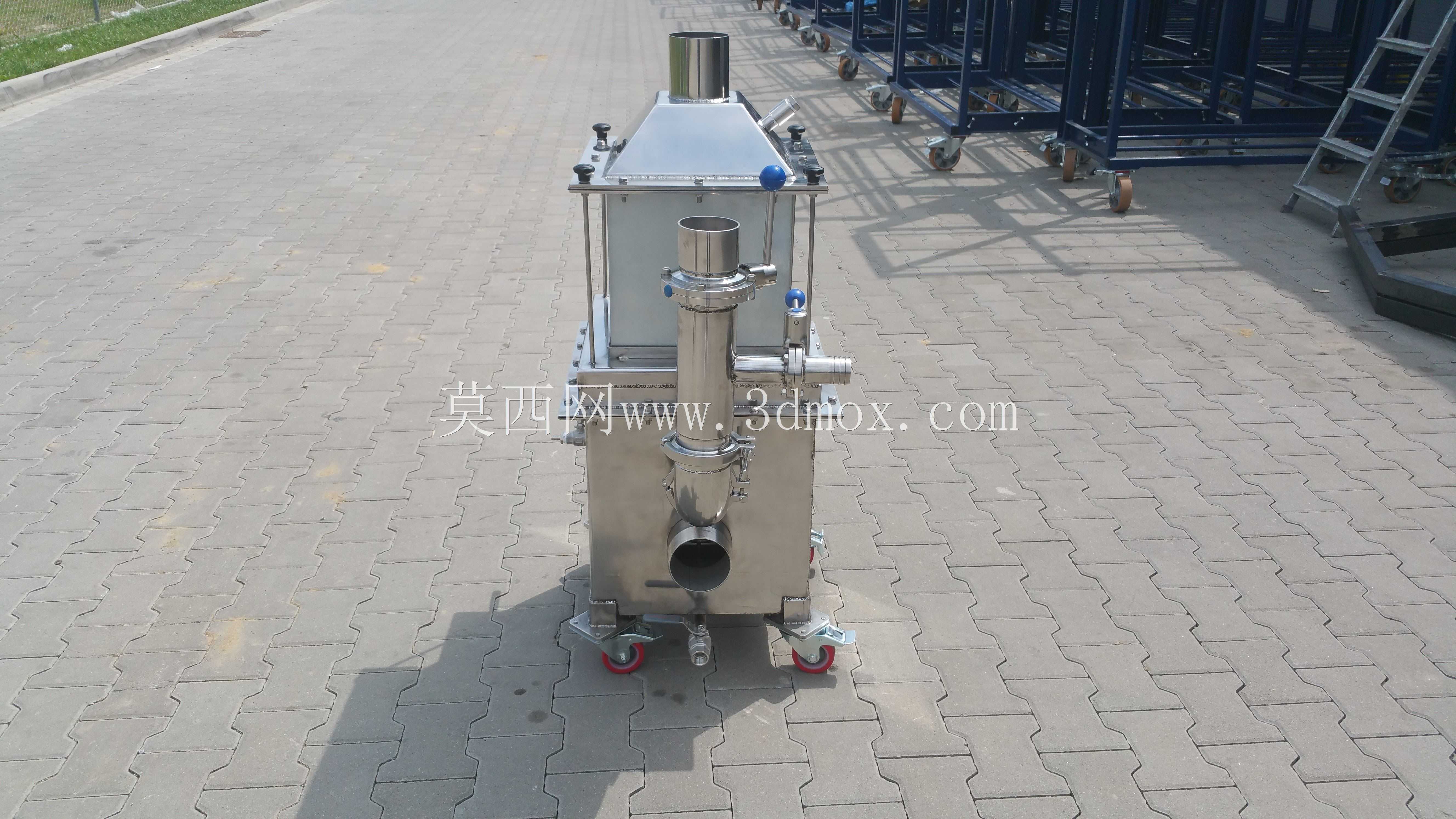

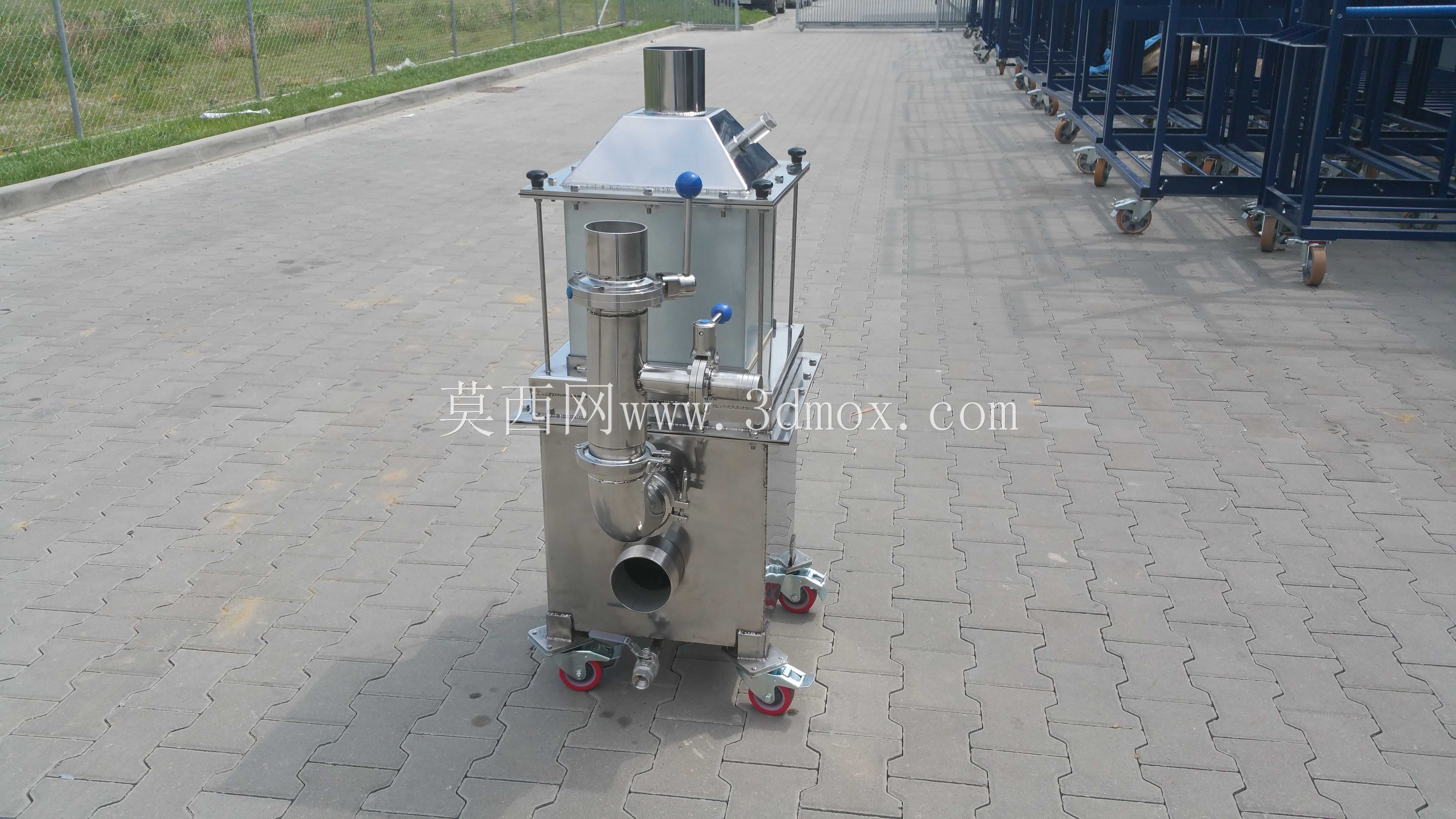

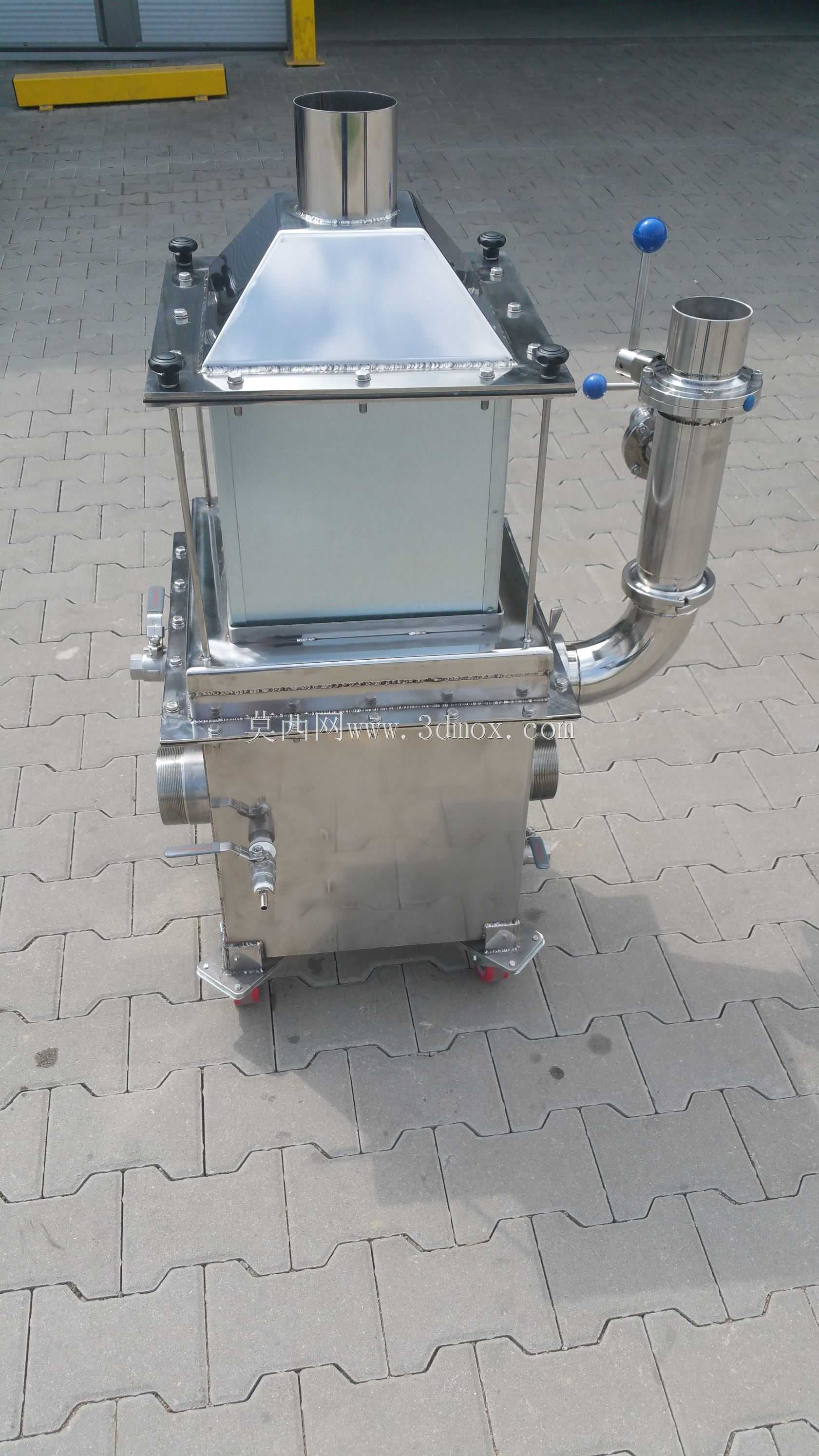

这款过滤装置的结构设计，首先围绕多场景流体过滤的实际作业需求展开，底部配置带锁止结构的万向脚轮，可在车间不同工位间灵活转移，适配临时过滤点位、多产线轮换作业的使用场景，无需额外搭建固定安装基础，设备就位后锁止脚轮即可完成固定，大幅降低现场部署的工作量。设备主体采用方箱式承压结构设计，上部设置锥形集气/集液腔，顶部预留标准法兰接口，可对接来料管路实现待过滤介质的导入，箱体侧面设置透明可视观察段，能直观查看内部滤材的污染状态、介质液位与流动状态，无需拆解设备即可判断滤材更换周期，减少日常运维的停机时间。侧面的弯管组件集成了阀门控制接口与快装连接结构，可根据不同工艺需求对接下游管路、取样装置或者反冲洗管路，侧置的手轮结构可实现管路通断的就地控制，无需额外加装外置阀门，压缩了设备整体的外接管路长度。下部腔体预留了滤材安装空间与排污接口，可适配不同精度的过滤芯、滤篮结构，满足粗滤、精滤不同等级的过滤需求，排污接口设置在腔体低位，可在设备维护时彻底排净内部残留介质，避免残液积存造成的滤材污染或者腔体腐蚀。从设计思路上看，这款设备没有采用传统过滤器的圆柱形筒体结构，而是选用方箱式结构，一方面是为了最大化利用内部安装空间，在同等占地面积下提供更大的滤容，延长单次滤材使用的周期；另一方面方形的观察窗安装面更容易实现密封，透明视窗的安装固定更简便，密封可靠性更高。设备的所有管路接口都做了加强焊接处理，对接法兰的端面平面度、管路同轴度都按照工业承压管路的标准设计，可承受常规工业流体输送的压力等级，不会出现接口渗漏的问题。安装边界上，设备的整体宽度控制在常规车间通道的通行宽度范围内，转移过程中不会与周边设备、管线发生干涉，顶部接口的高度适配常规车间管路的架设高度，对接时无需额外做管路变向或者抬高处理，侧面操作手轮的位置符合人体工程学设计，操作人员站立状态即可轻松完成阀门启闭操作，无需俯身或者登高作业。在实际应用中，这类过滤装置可用于化工生产中的溶剂杂质过滤、机加工车间的切削液循环过滤、食品加工环节的料液除杂等多个场景，模块化的接口设计可快速对接不同规格的工业管路，透明视窗的设计也让运维人员能随时掌握设备运行状态，避免滤材击穿造成的下游介质污染问题，带脚轮的移动结构也让设备可以灵活适配不同的临时作业需求，不用为每个作业点位单独配置固定过滤设备，降低生产环节的设备投入成本。
