立式小型流体输送泵结构设计

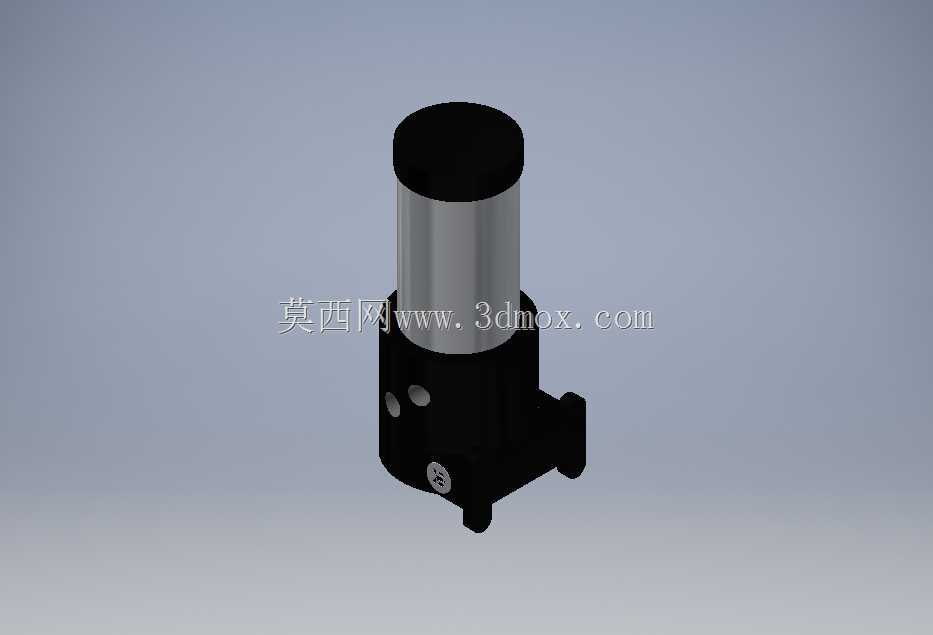

这款立式结构的流体输送部件，主要面向小流量高扬程的流体输送工况设计，常见于小型液压系统回路、精密冷却循环管路、实验室流体输送装置以及小型化工试剂加注场景中，能够在紧凑安装空间内完成稳定的流体增压输送作业。从结构设计逻辑来看，上部采用圆柱型动力段布局，可适配直联式驱动单元，省去了传统联轴器连接的冗余空间，大幅压缩整机轴向安装尺寸，动力段与下部泵体段采用同轴直连结构，从根源上降低了连接偏心带来的振动与密封磨损问题，适合长期连续运行的工况使用。下部泵体采用集成式流道设计，侧向设置流体进出接口，接口位置做了加厚凸台处理，可适配标准管螺纹连接或者快插接头安装，底部设置三个均布的支撑脚，安装时可通过螺栓直接固定在安装基板上，支撑脚的安装孔位做了沉头设计，固定后螺栓头不会突出支撑面，保证安装面贴合平整，避免运行时出现附加应力导致泵体变形。在功能特性上，该泵的密封结构采用内置式机械密封设计，相比传统填料密封，泄漏量更低，摩擦损耗更小，不需要频繁调整密封压盖，日常维护工作量大幅降低，泵体内部的过流部件做了圆弧过渡处理，减少流体在流道内的湍流与压力损失，提升输送效率，同时降低流体噪声。设计过程中充分考虑了安装边界的适配性，整机最大外径控制在适配常规小型安装工位的尺寸范围内，侧向接口的中心高度经过统一标定，能够直接对接现有标准管路布局，不需要额外调整管路走向，上部动力段的外径与泵体衔接处做了定位止口，后期如果需要更换不同功率的驱动单元，可直接通过止口定位完成装配，不需要重新校准同轴度。在实际选型应用中，这类泵可用于机床设备的冷却循环系统，输送切削液到加工工位完成刀具冷却，也可用于小型液压站的补油回路，维持系统油压稳定，还能在小型水处理设备中完成药剂精准加注，适配多种低粘度流体的输送需求。结构建模时对所有配合面都做了公差匹配设计，转动部件与静止部件之间的间隙经过合理设定，既避免运转时出现刮擦，又能保证容积效率，外部轮廓没有突出的尖锐棱角，所有边角都做了小圆角过渡，既提升外观质感，也避免安装维护时划伤操作人员。
