伯尼双缸立式蒸汽机结构设计

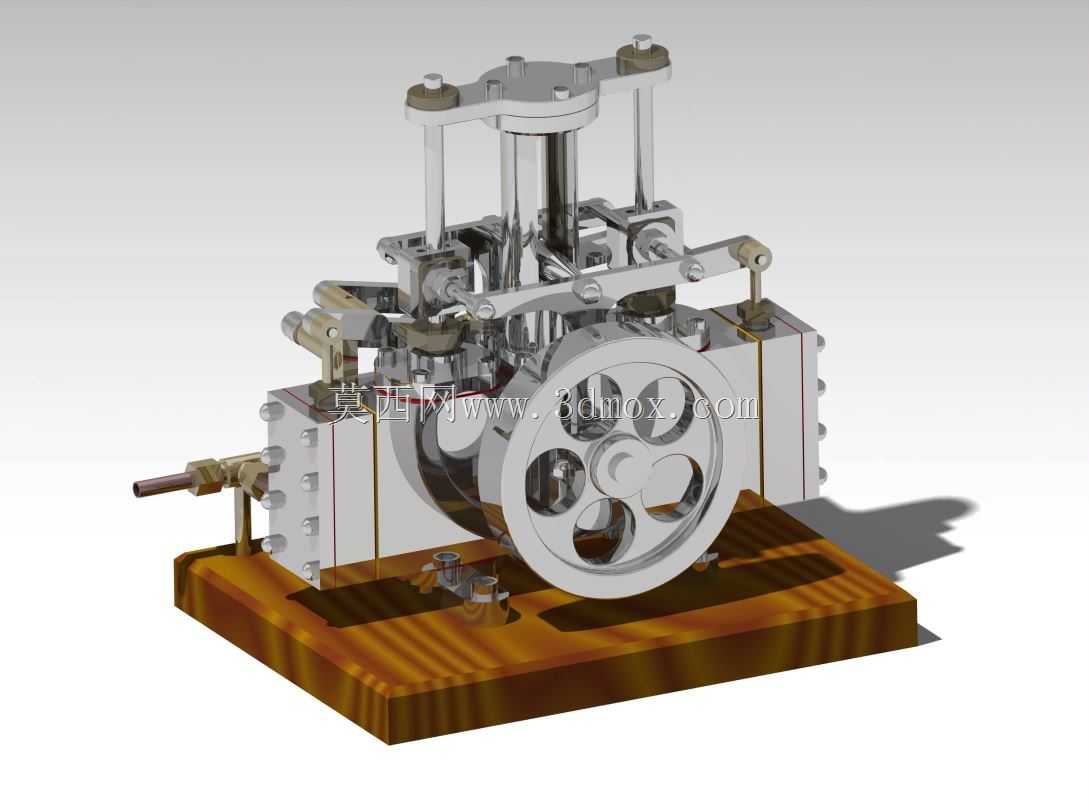

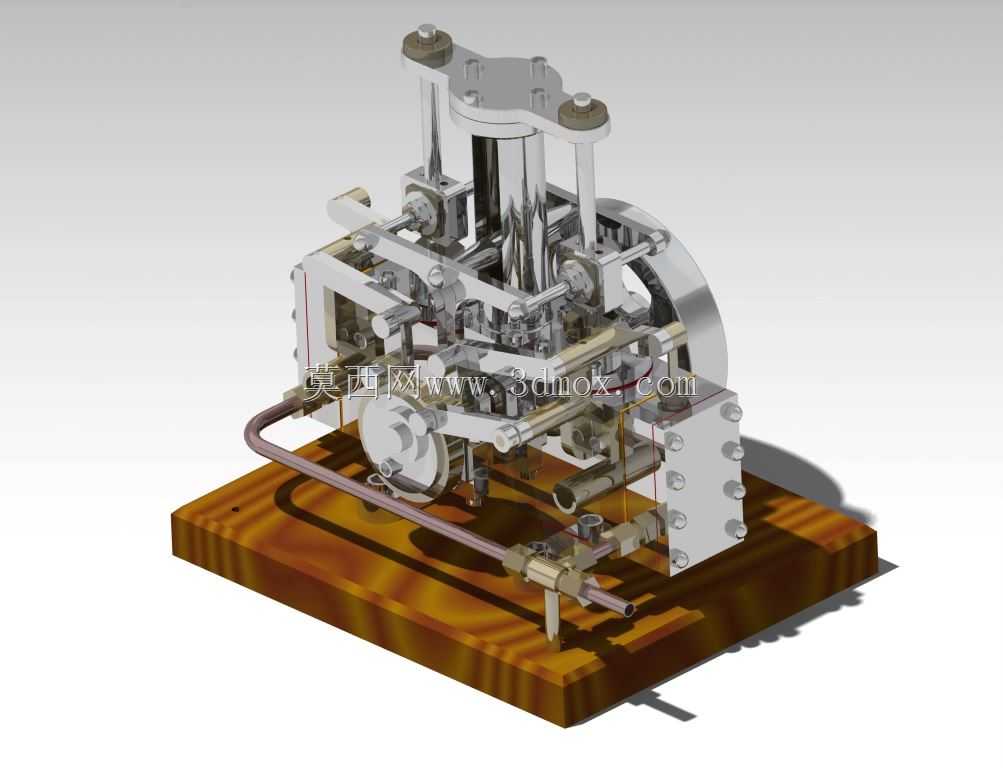

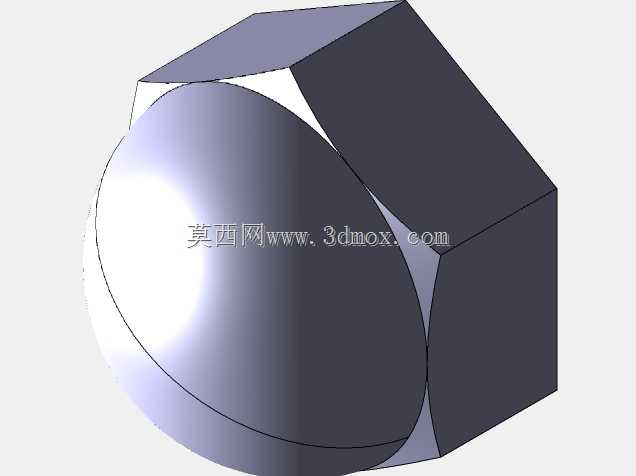

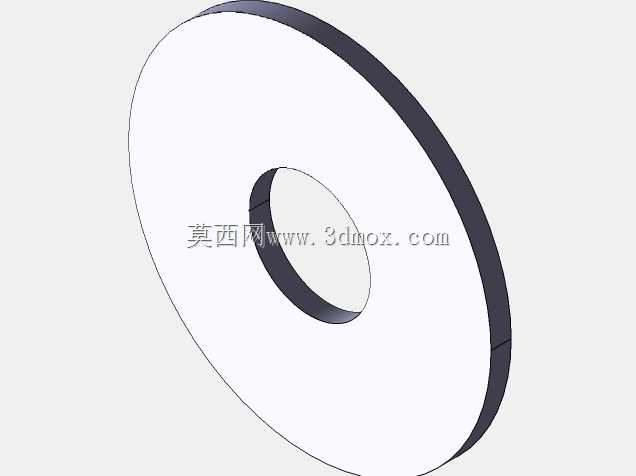

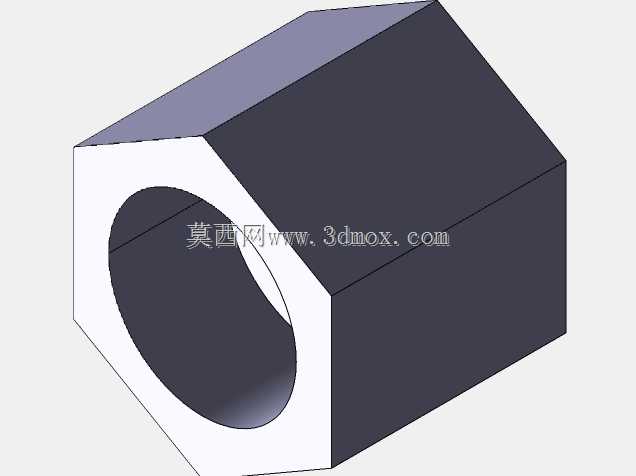

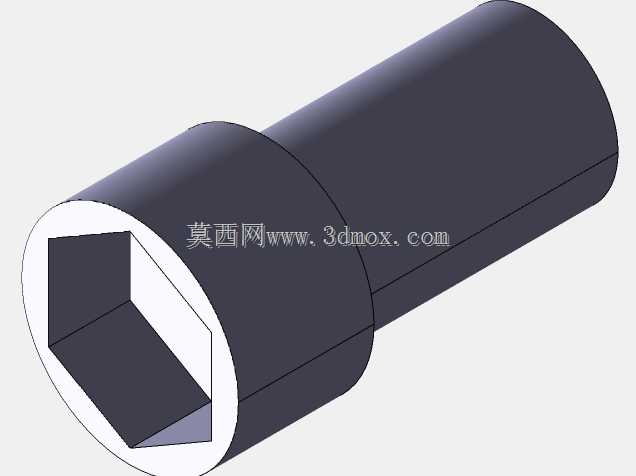

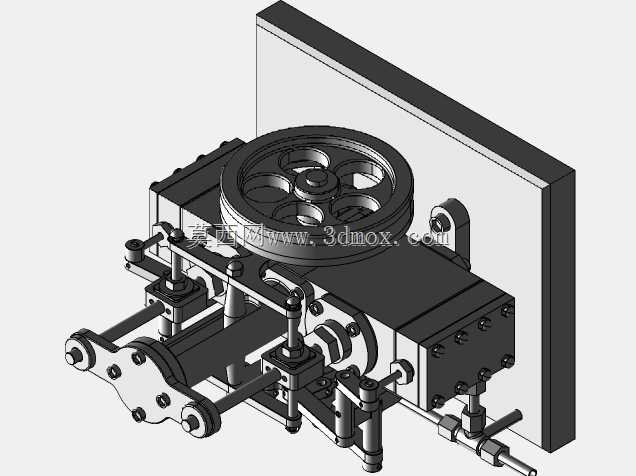

这款双缸立式蒸汽机的结构设计，完全围绕往复式蒸汽动力的能量转换逻辑搭建，整体采用立式双缸并列布局，两个气缸对称分布在曲轴两侧，能有效抵消单缸往复运动产生的惯性振动，让动力输出过程更平稳。从实际应用场景来看，这类小型蒸汽机既可以作为工业发展历程中的教学演示教具，直观展示外燃机的能量转换全过程，也能适配小型复古动力装置、工艺展品的动力需求，部分同结构机型还可作为小型发电机组、微型船舶的动力源使用。

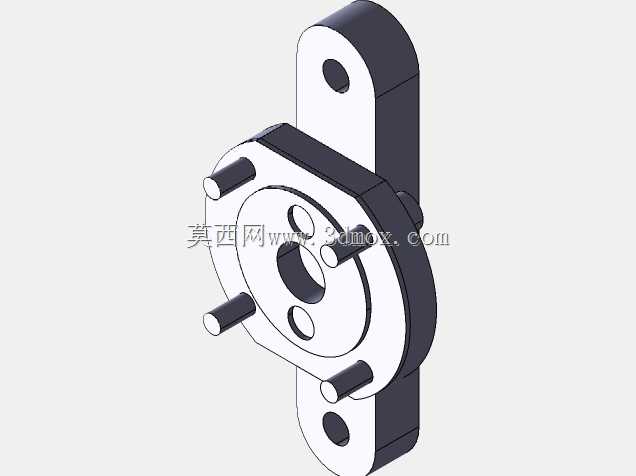

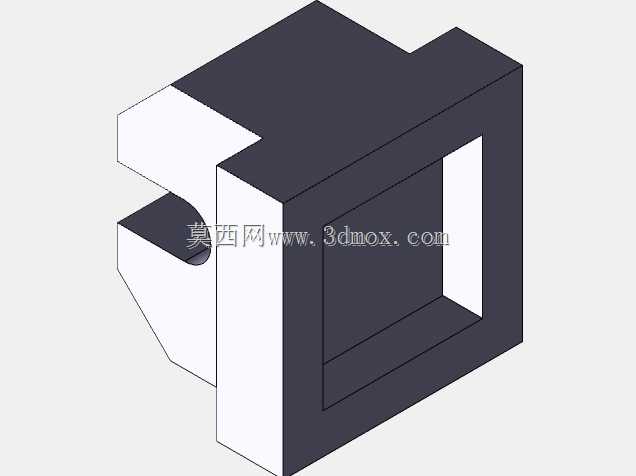

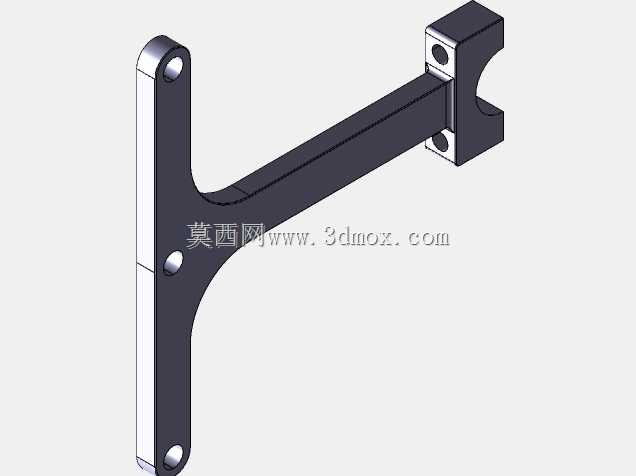

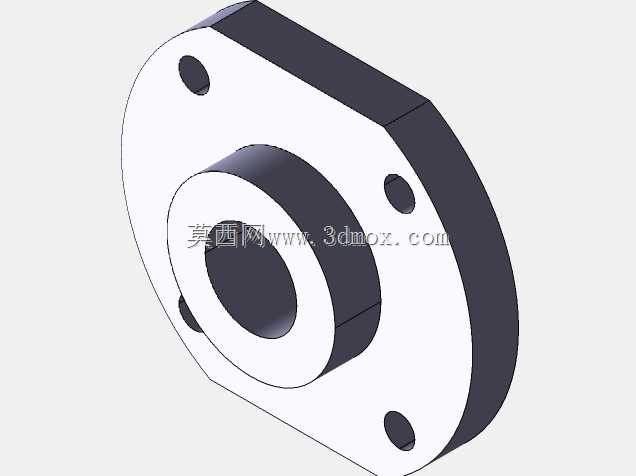

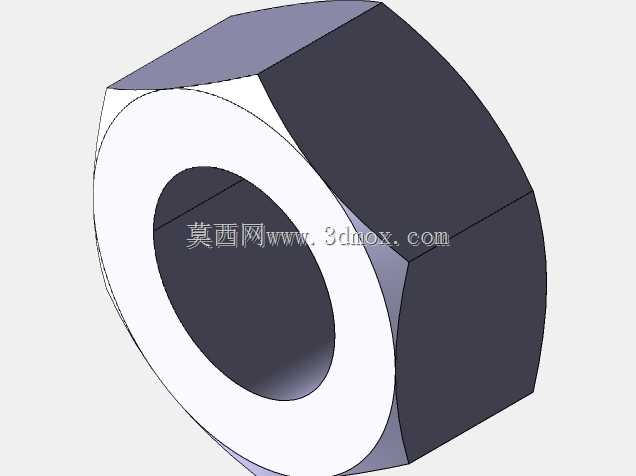

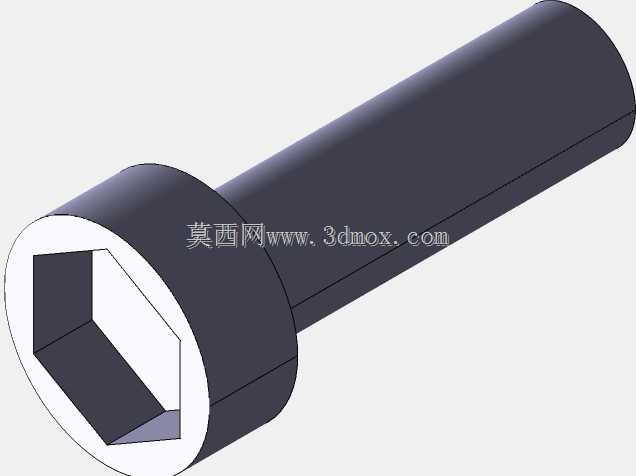

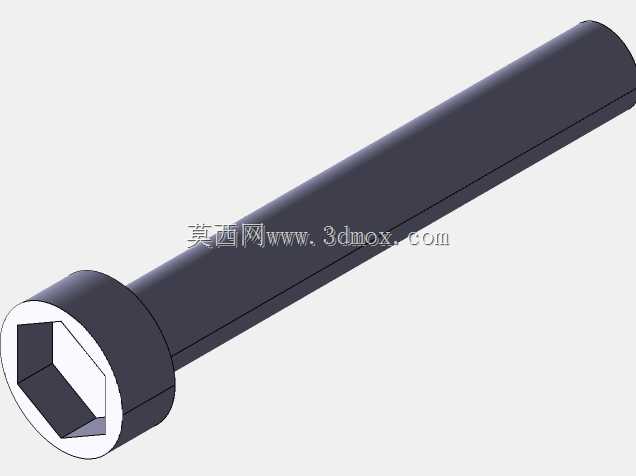

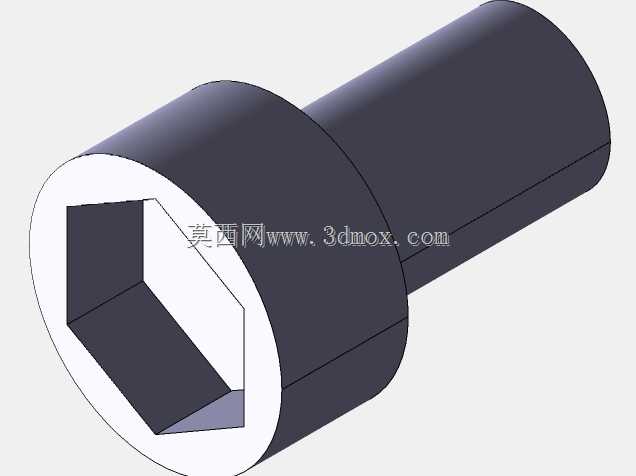

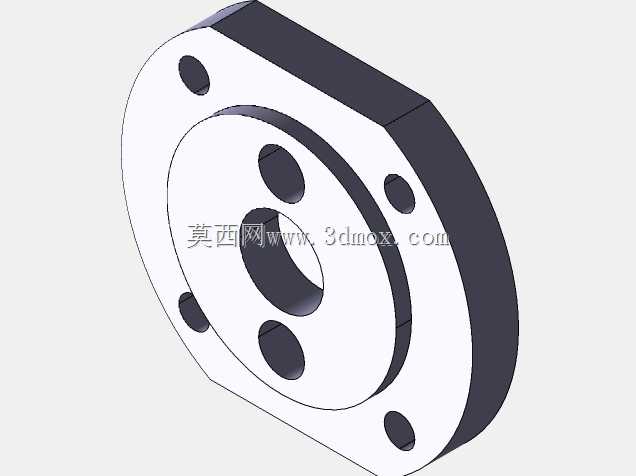

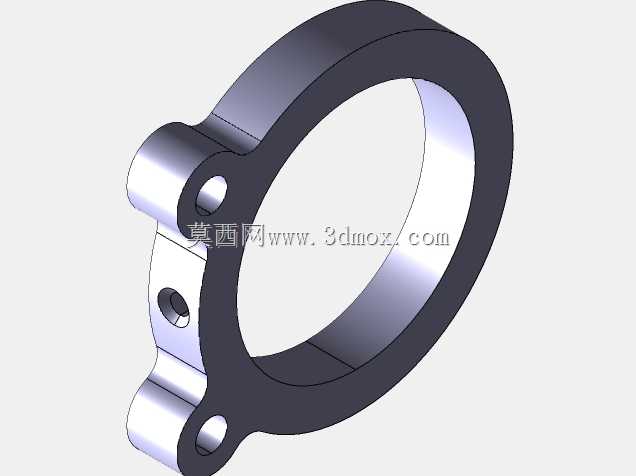

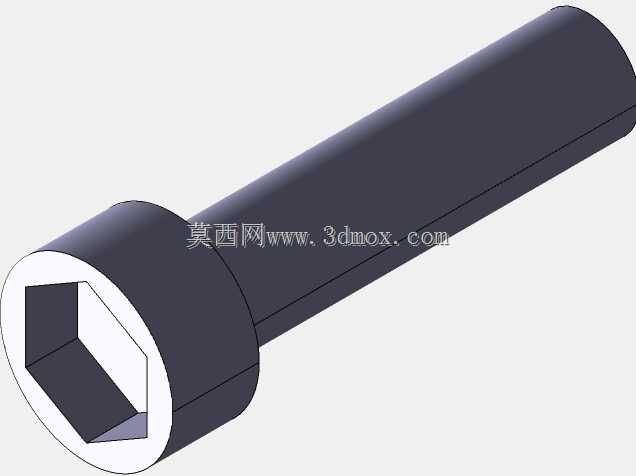

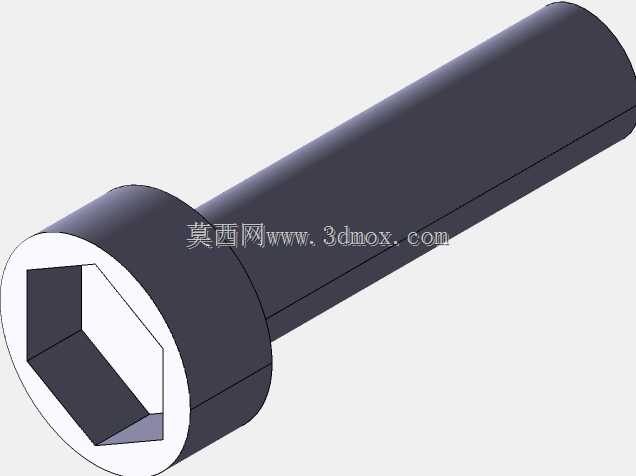

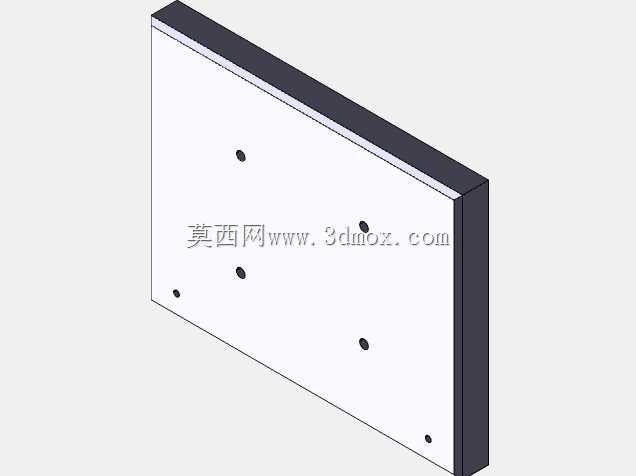

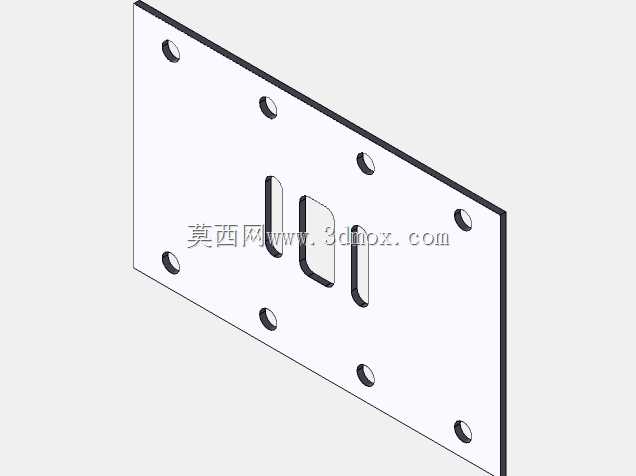

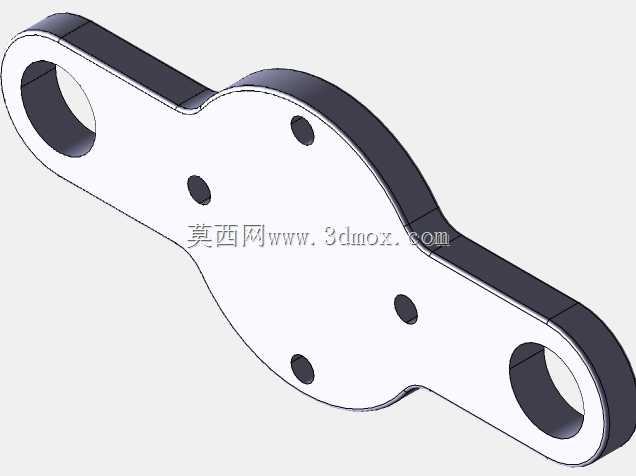

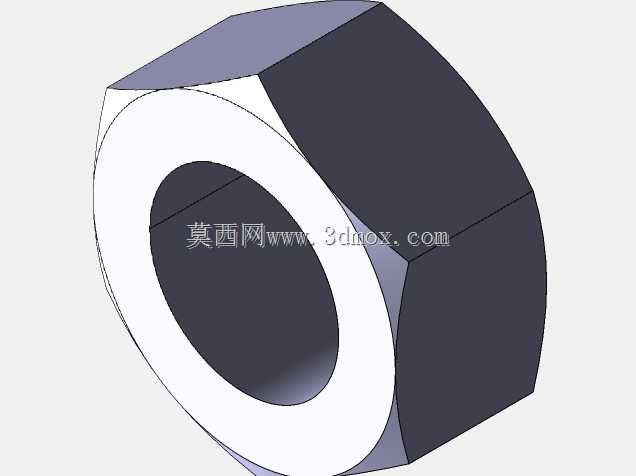

设备的核心功能是将蒸汽的热能通过活塞往复运动转换为曲轴旋转的机械能，设计过程中特意将配气机构布置在气缸顶部，通过联动的摇臂组件配合曲轴的转动相位完成进排气切换，不需要额外的复杂电控结构，完全依靠机械联动实现配气正时，可靠性更强。整机的安装基准为底部的实木承托底座，底座上预留了气缸支架、曲轴轴承座的固定安装位，所有立式支撑柱都垂直于底座安装面，保证气缸轴线与活塞运动方向的同轴度，避免运行过程中出现偏磨问题。

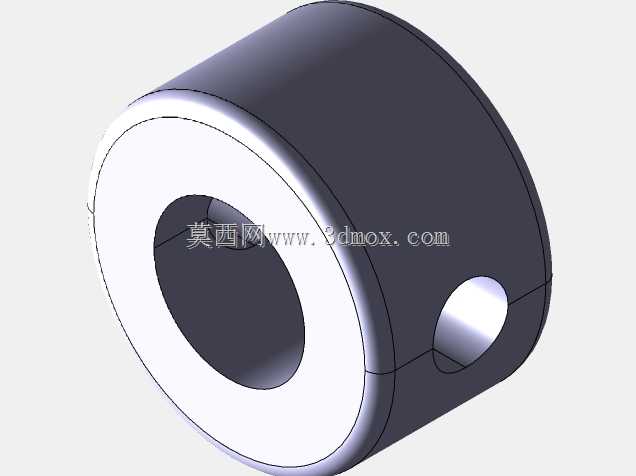

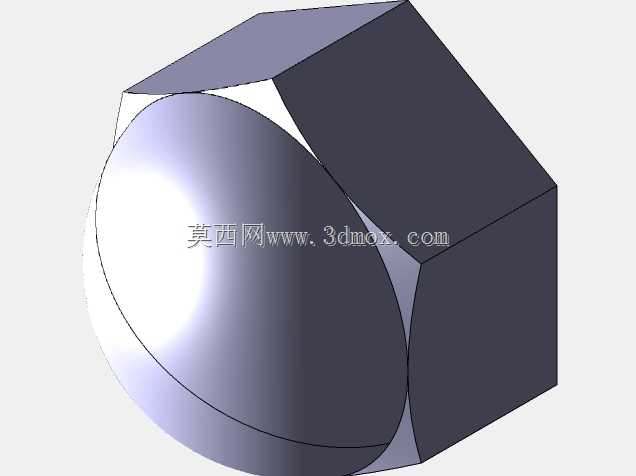

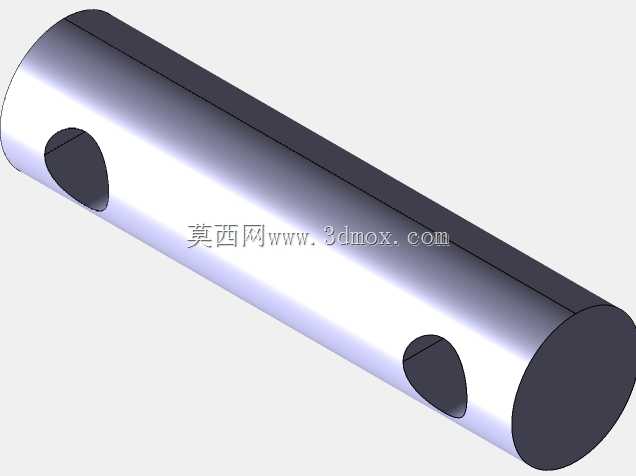

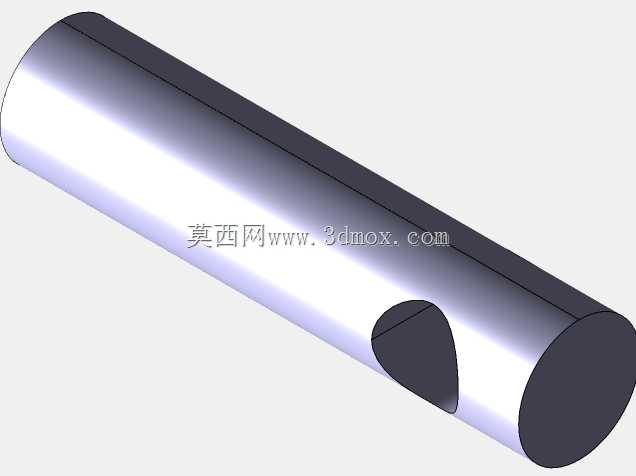

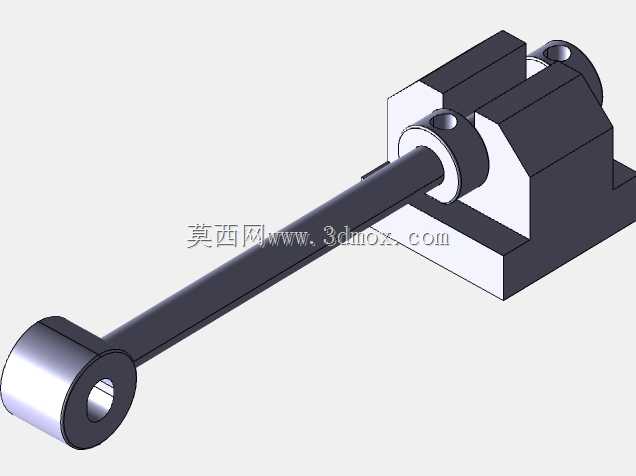

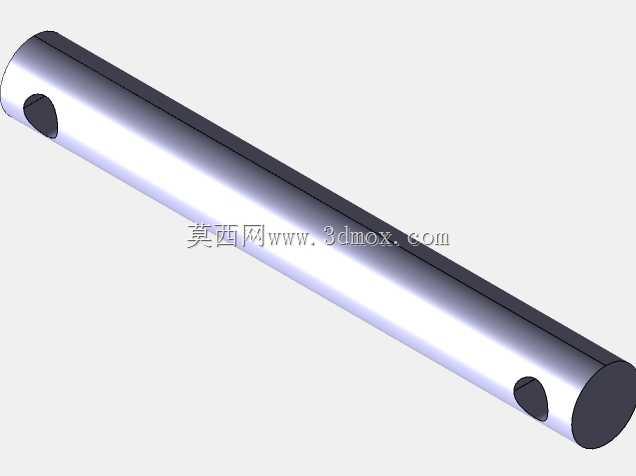

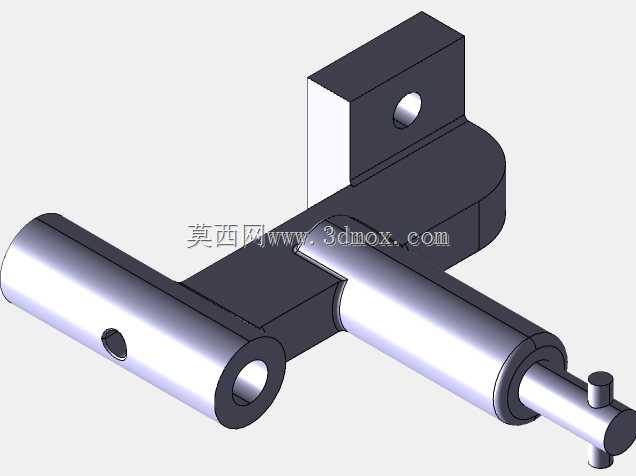

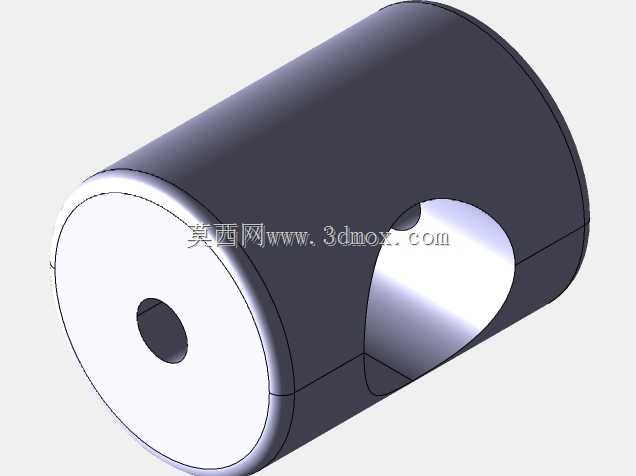

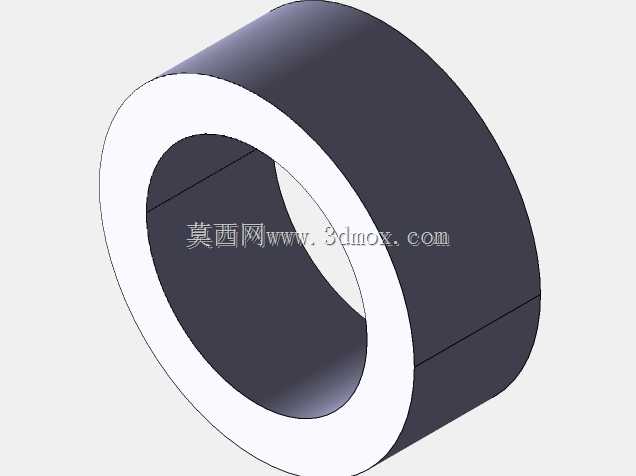

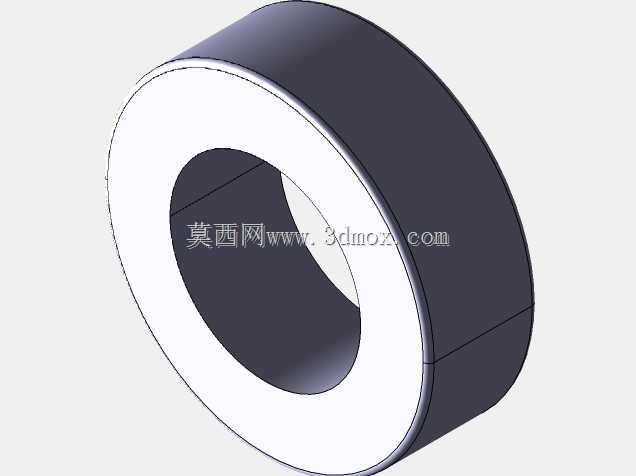

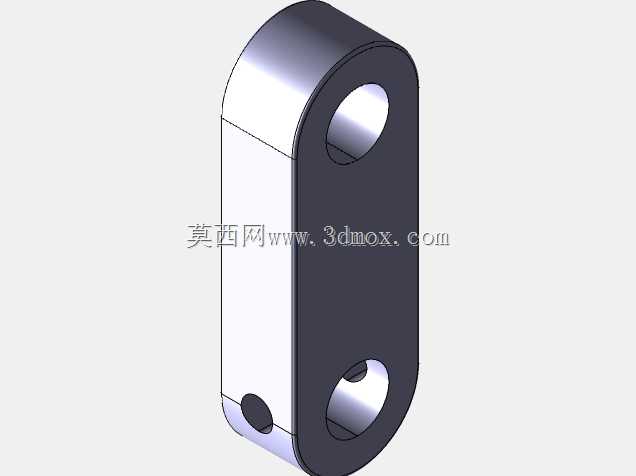

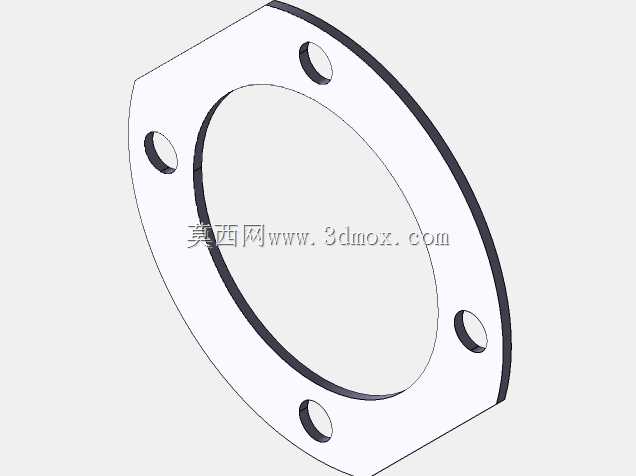

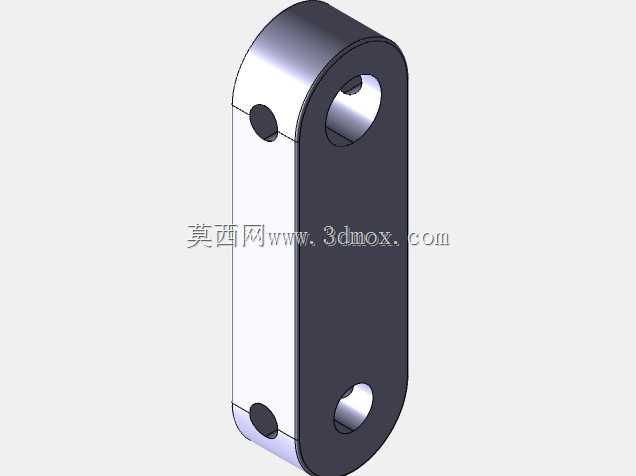

从结构细节来看，曲轴采用整体式锻造结构，配重轮与曲轴集成设计，大直径的辐条式飞轮既可以储存转动惯量，保证曲轴越过止点时的运转连续性，也能通过轮缘的动平衡校准降低整机振动。活塞与气缸之间采用密封环结构设计，减少蒸汽泄漏量，提升能量转换效率；连接活塞与曲轴的连杆采用两端铰接结构，小头端与活塞销配合，大头端与曲轴曲柄销配合，铰接位置都预留了润滑间隙，可填充润滑脂降低运动磨损。

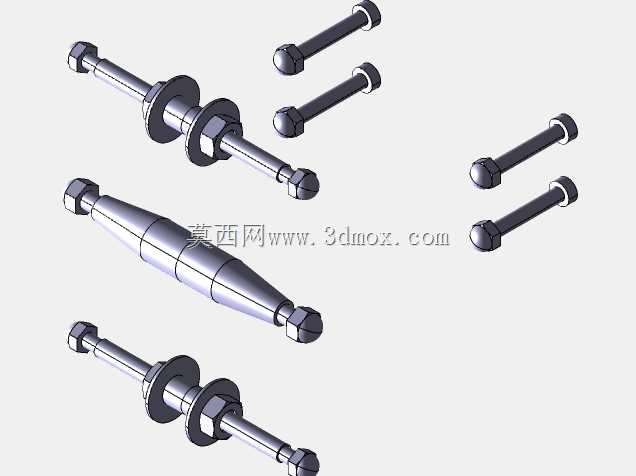

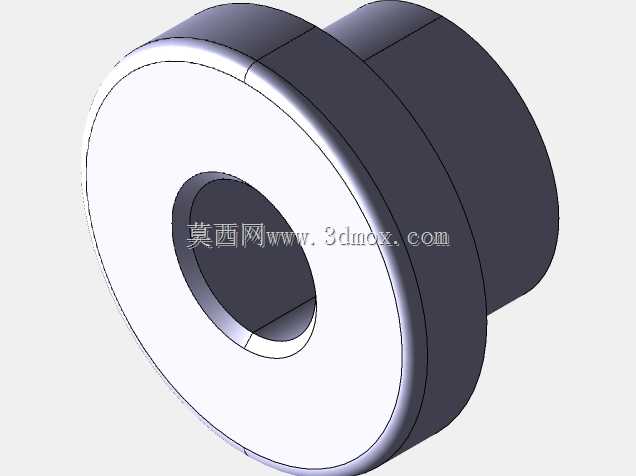

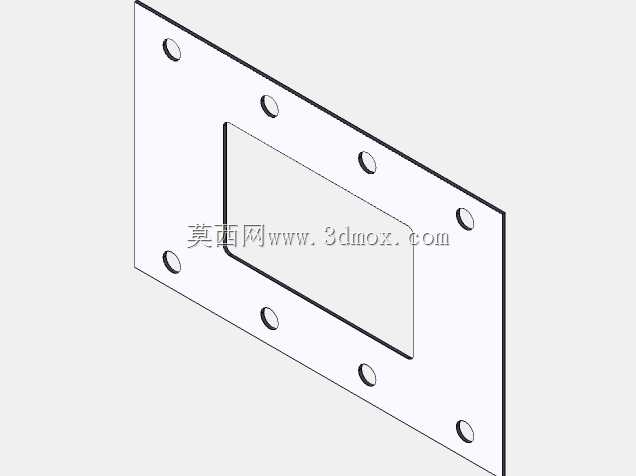

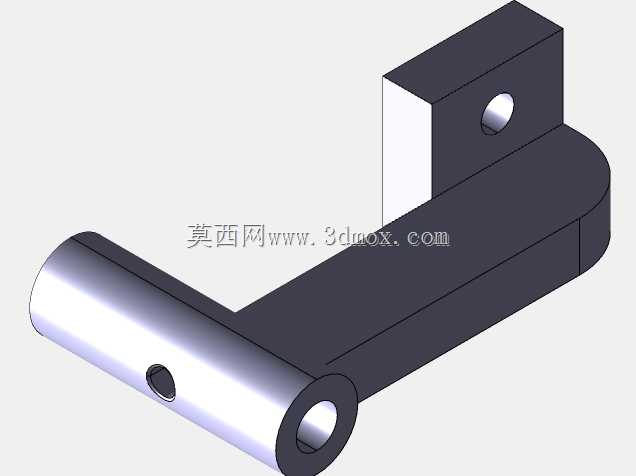

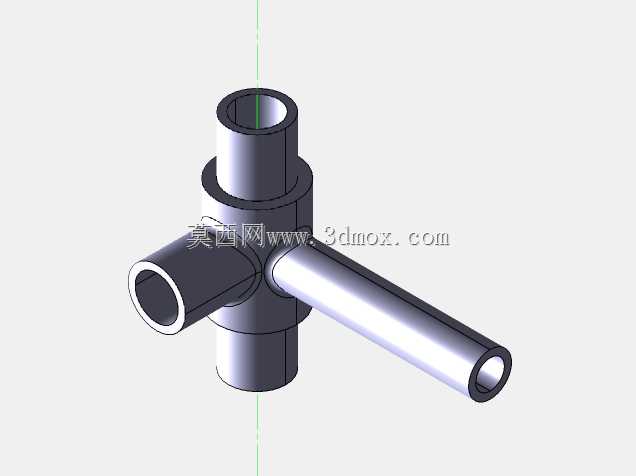

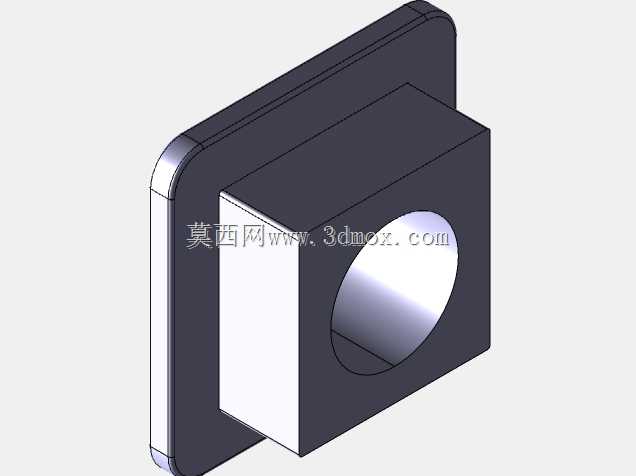

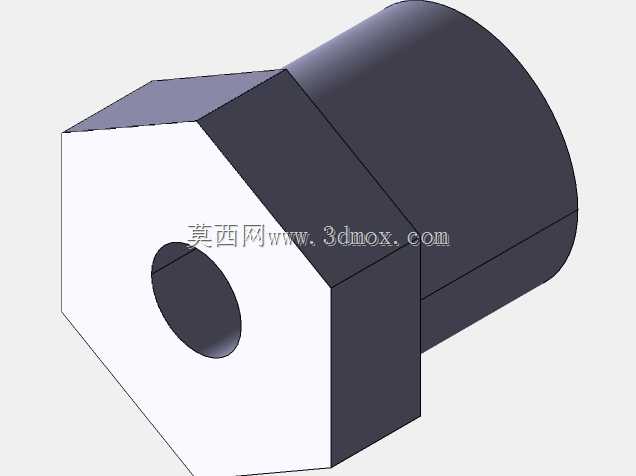

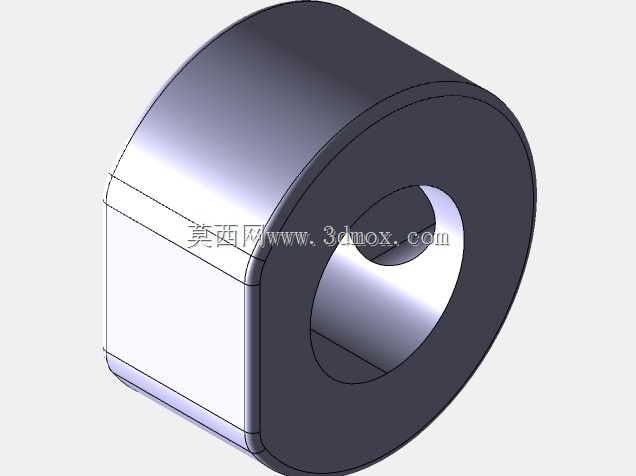

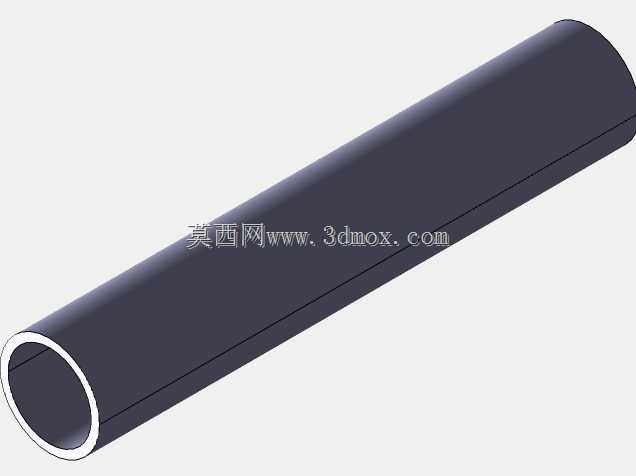

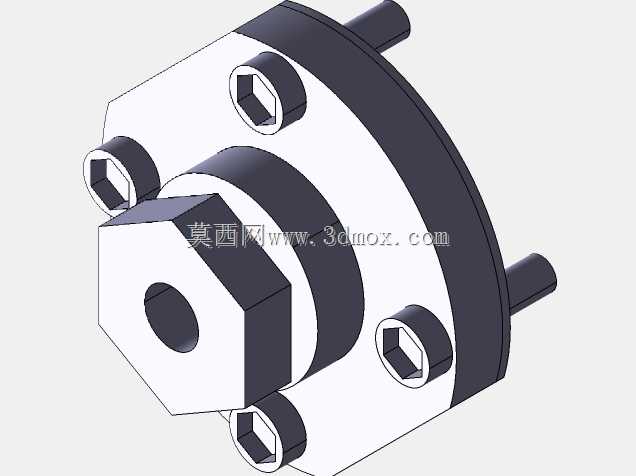

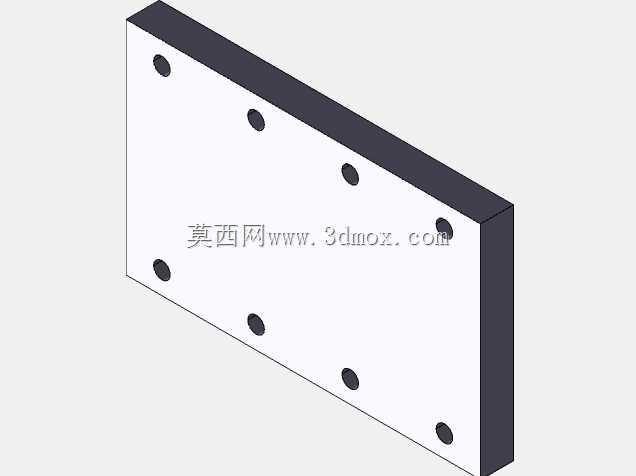

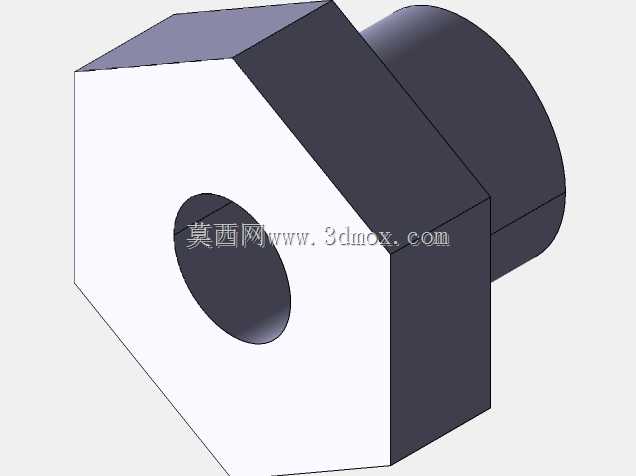

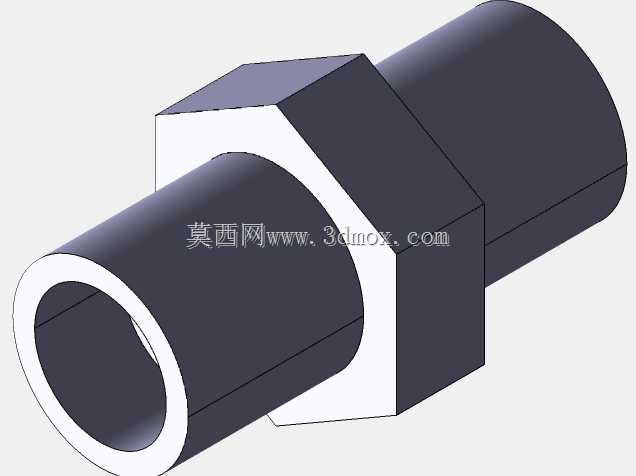

整机的外部管路布局清晰，进气端设置在气缸侧下方，通过黄铜材质的截止阀控制蒸汽输入流量，可根据负载情况调整进汽量实现转速调节。所有立式支撑立柱都采用等长设计，顶部的气缸盖安装板与底座保持平行，保证两个气缸的安装高度一致，让两侧活塞的运动行程完全对称。安装边界方面，整机的横向尺寸以飞轮外沿为最大宽度，纵向尺寸以底座前后边缘为限，安装时只需要保证底座水平固定，预留出飞轮转动的安全空间即可，不需要额外的复杂安装基座。配气摇臂的铰接点都采用耐磨衬套设计，长期运行也能保持配气相位的精度，避免出现进排气错位导致的动力下降问题。
