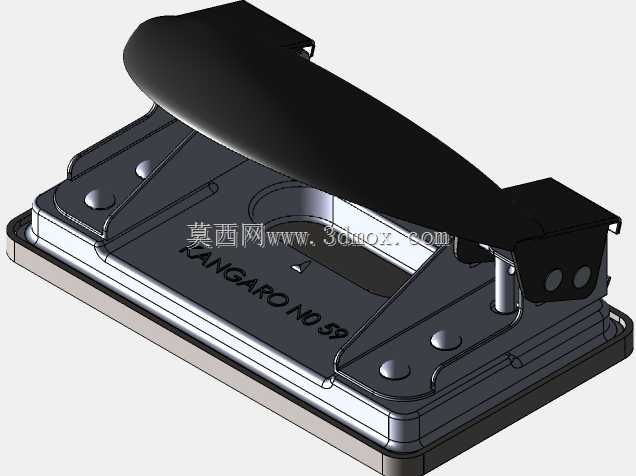

桌面手动双孔纸张打孔器结构设计

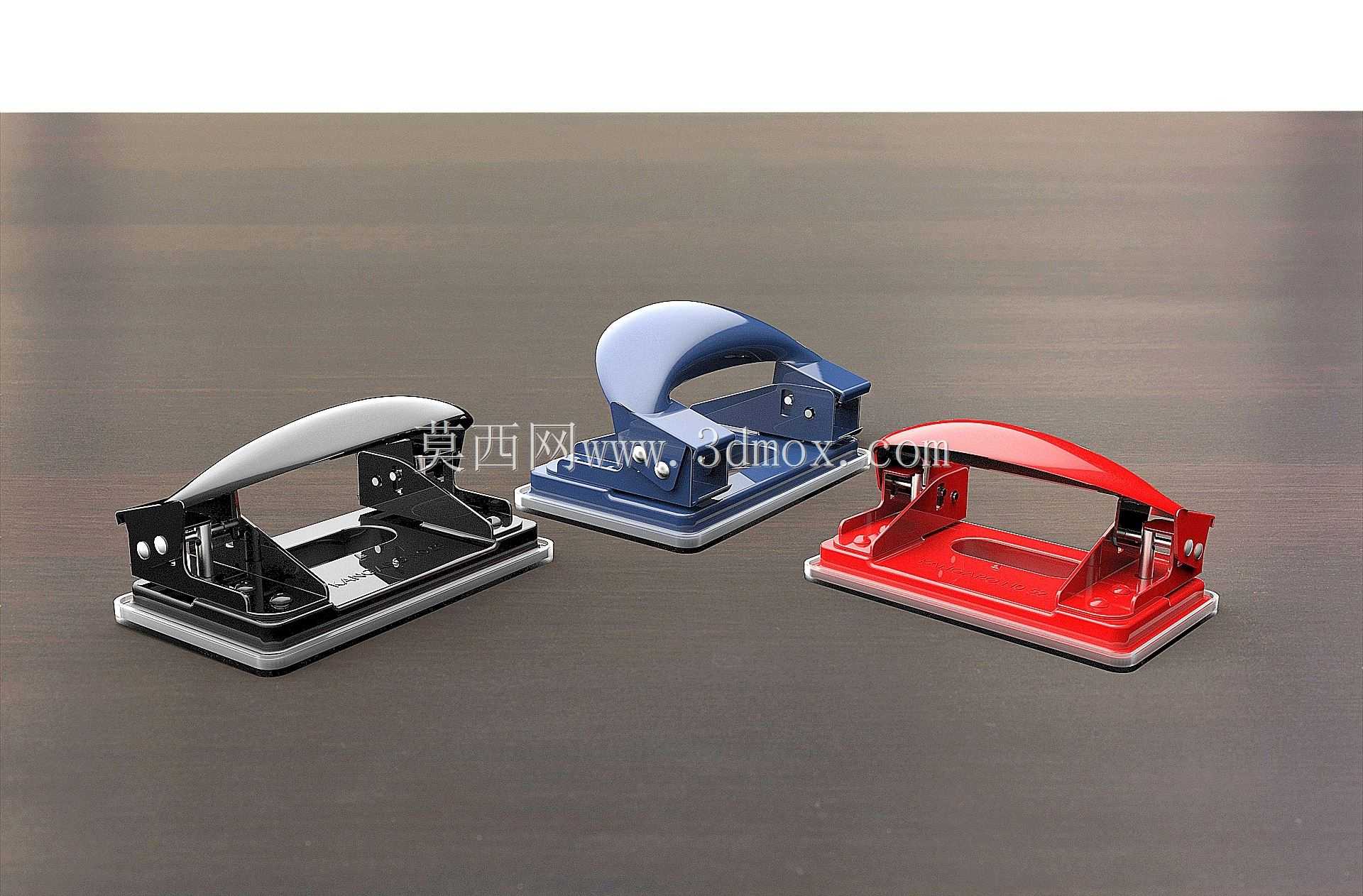

日常办公场景里的纸质文件归档环节，这类手动打孔器是装订作业里普及率极高的基础工具，主要用于在标准A4、B5等常规办公用纸边缘冲出等距圆孔，方便后续配合快劳夹、环形装订条完成文件整理，相比重型打孔设备，它的桌面占用面积极小，无需外接动力源，单手握持按压即可完成作业，适配普通文员、档案管理员的日常操作需求。从结构设计逻辑来看，这款打孔器采用了经典的杠杆增力结构，上压手柄与冲头组件通过销轴铰接，底座内置复位弹簧，按压手柄时力通过支点放大传递到冲刀，单次冲切可覆盖20-30张常规70g复印纸，冲切过程中底座的定位挡板可快速对齐纸张边缘，保证两孔中心距恒定为通用的80mm标准，匹配市面上绝大多数装订夹具的孔位要求，冲切产生的纸屑会直接落入底座下方的集屑槽内，避免污染办公桌面，集屑槽采用抽拉式结构，满溢后可直接抽出倾倒，无需拆解整机。外形尺寸方面，整机长度约120mm，宽度约60mm，高度在手柄下压至最低位时约50mm，非工作状态下手柄抬起的总高度约90mm，底座底部带有四个防滑橡胶垫，放置在平整桌面时不会随按压动作滑移，安装边界无需额外预留固定空间，可直接放置在任意平整办公台面使用，整机重量控制在300g左右，单手即可挪动转移。设计过程中重点考量了操作手感与冲切寿命，冲刀采用高碳钢材质，刃口做了淬火处理，长期使用不易卷刃，手柄握持区域做了弧形贴合设计，按压时手掌受力均匀，不会出现局部硌手的问题，底座的承托面与冲刀间隙控制在0.1mm以内，保证冲切后的孔位边缘光滑无毛刺，不会出现纸张毛边粘连的情况。不同配色的机型在结构上完全一致，仅外壳表面处理工艺有区别，金属冲压外壳做了喷塑或电镀处理，防锈能力强，日常使用中仅需定期在销轴铰接位置滴入少量润滑油即可保证操作顺畅，无需复杂的维护保养，适配高频次的日常办公打孔需求，也可用于小型图文门店的轻量装订作业。
