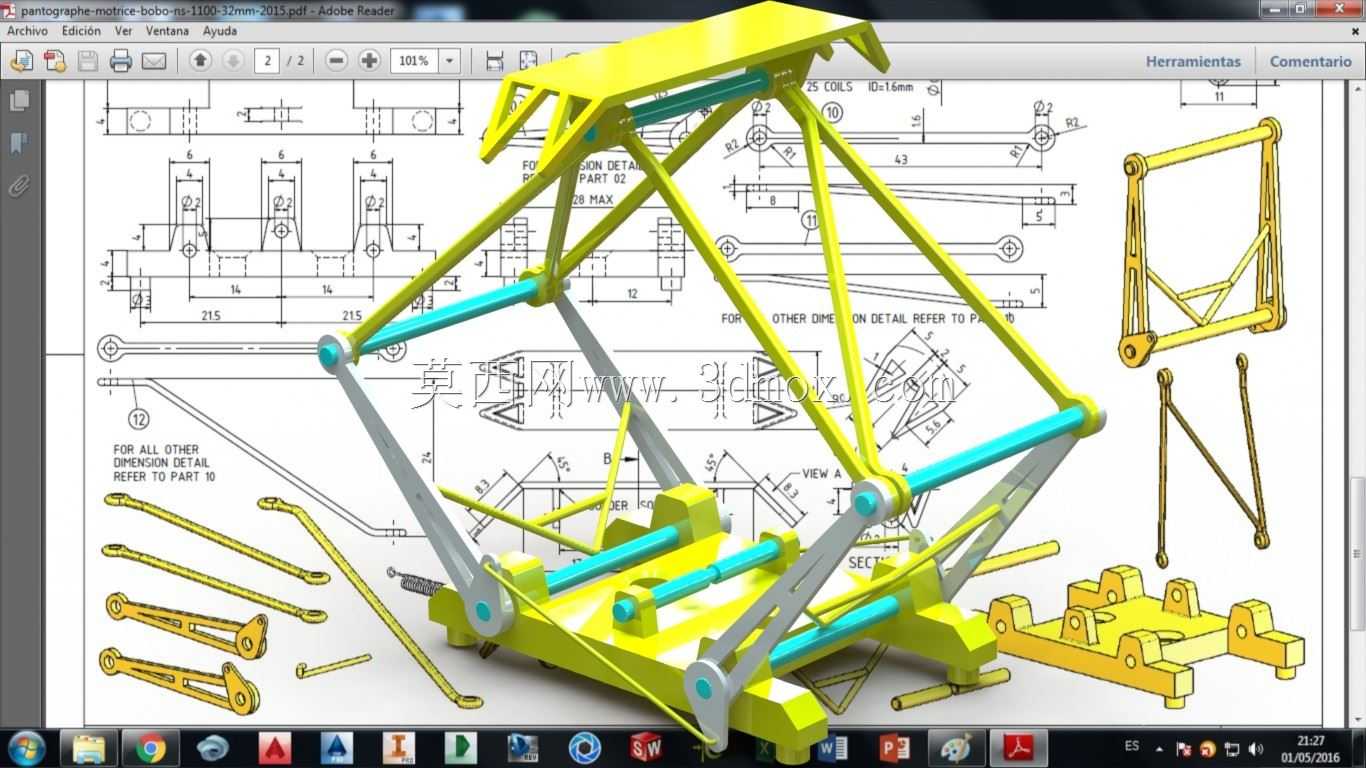

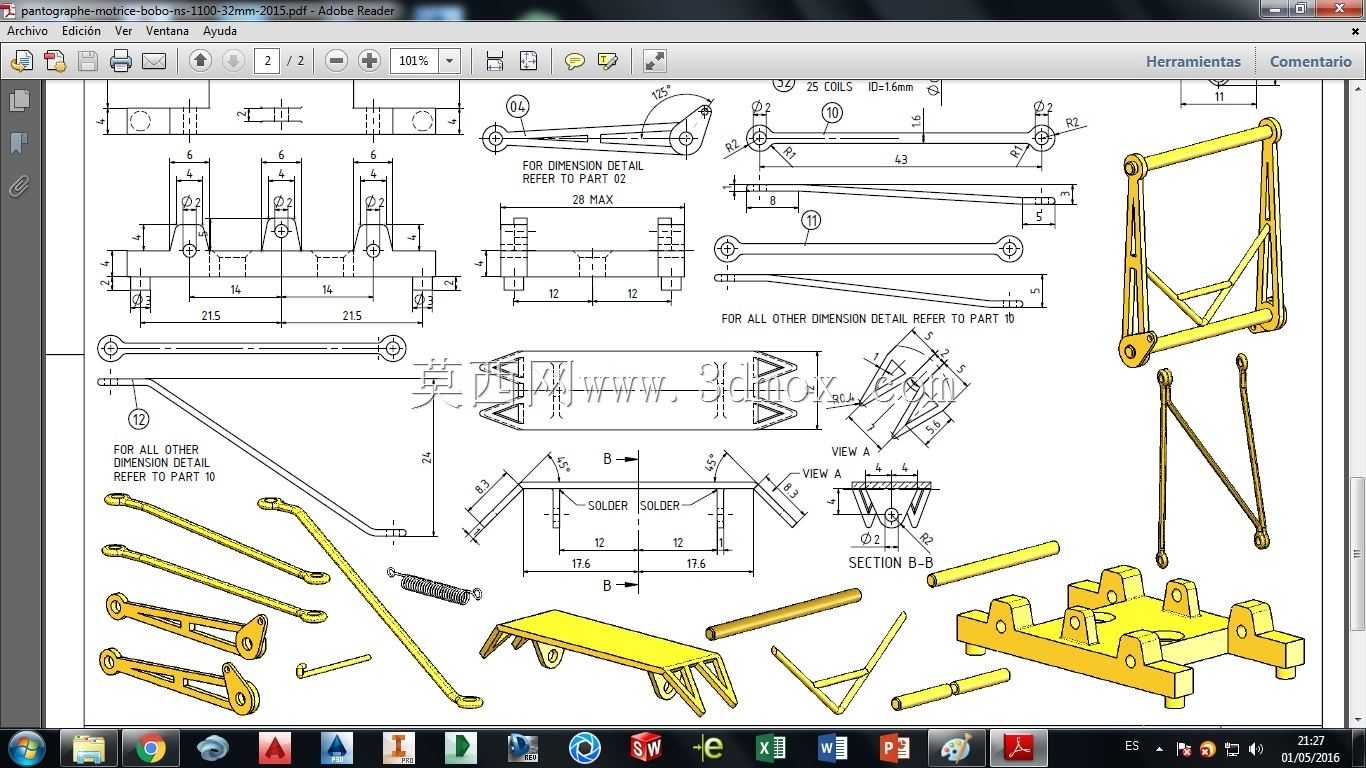

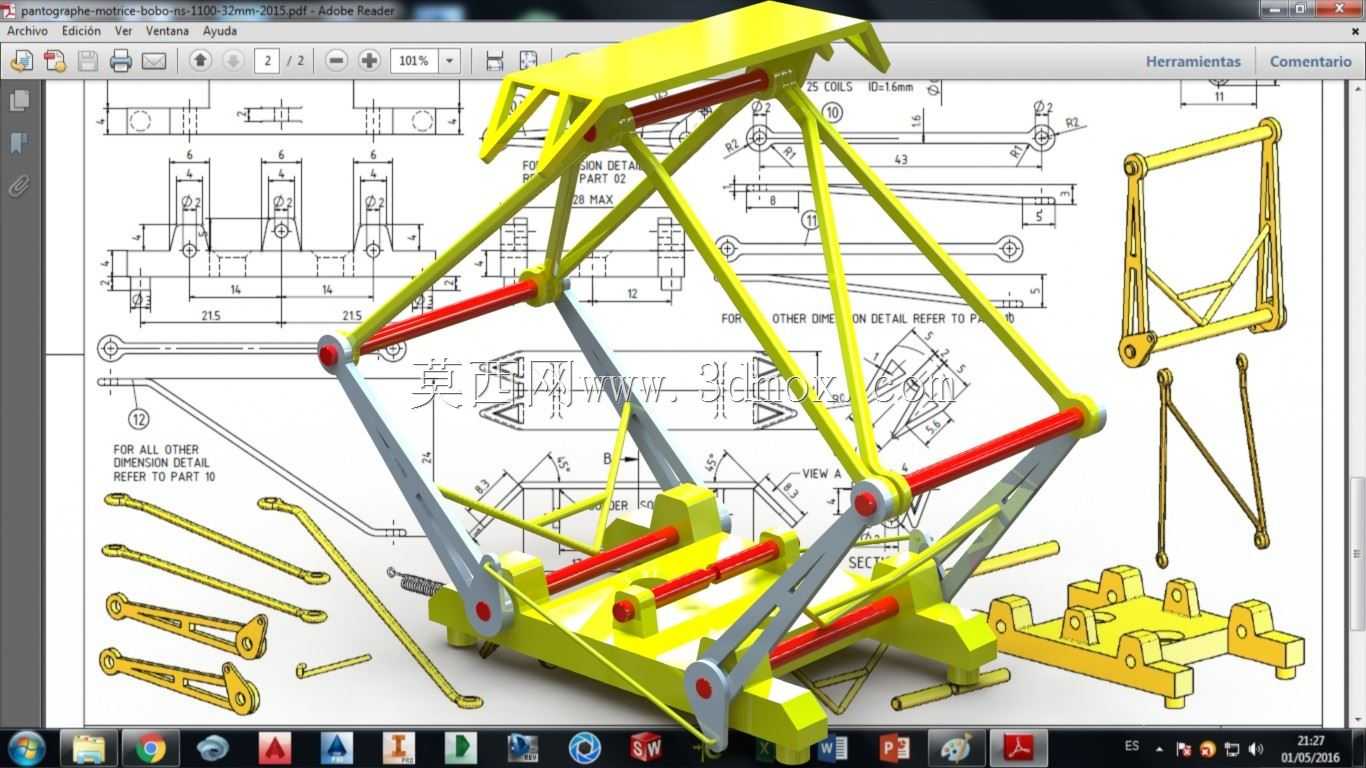

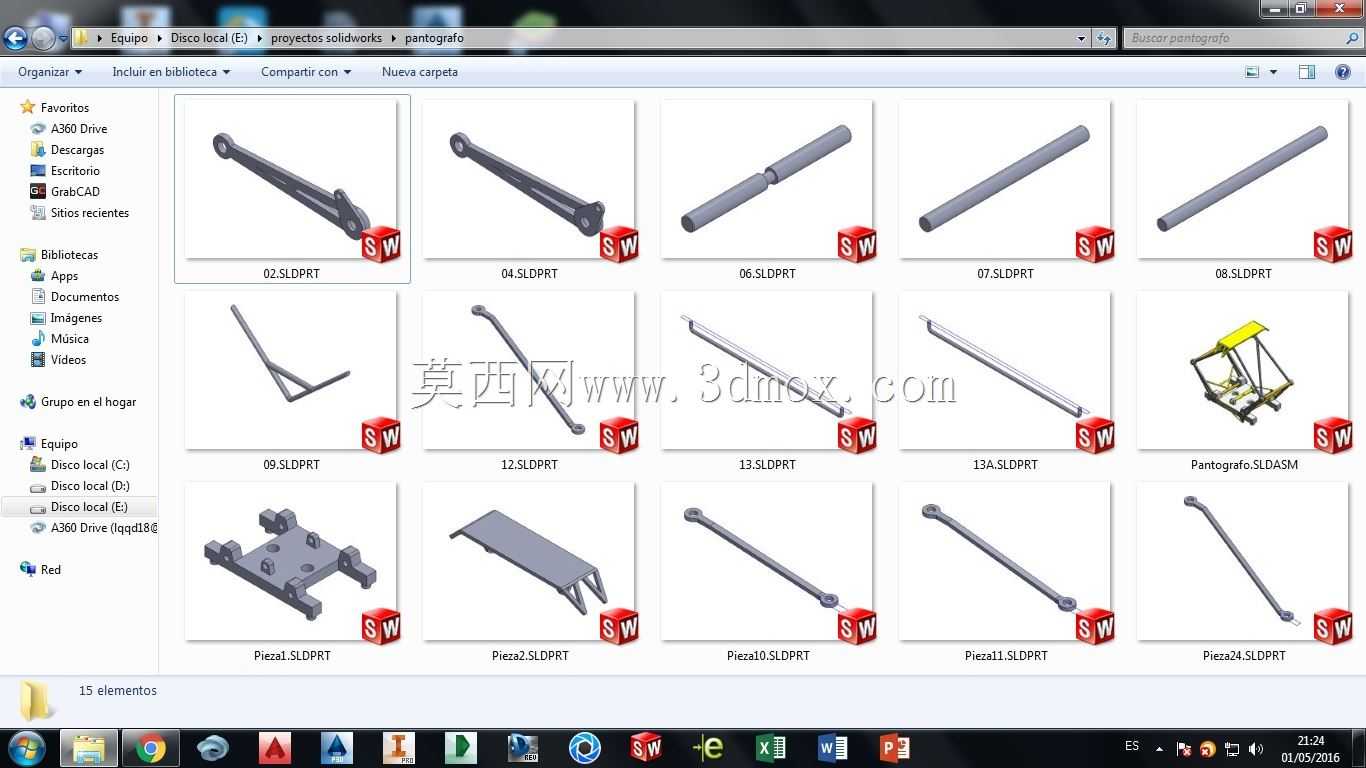

轨道交通1100-32mm规格受电弓结构设计

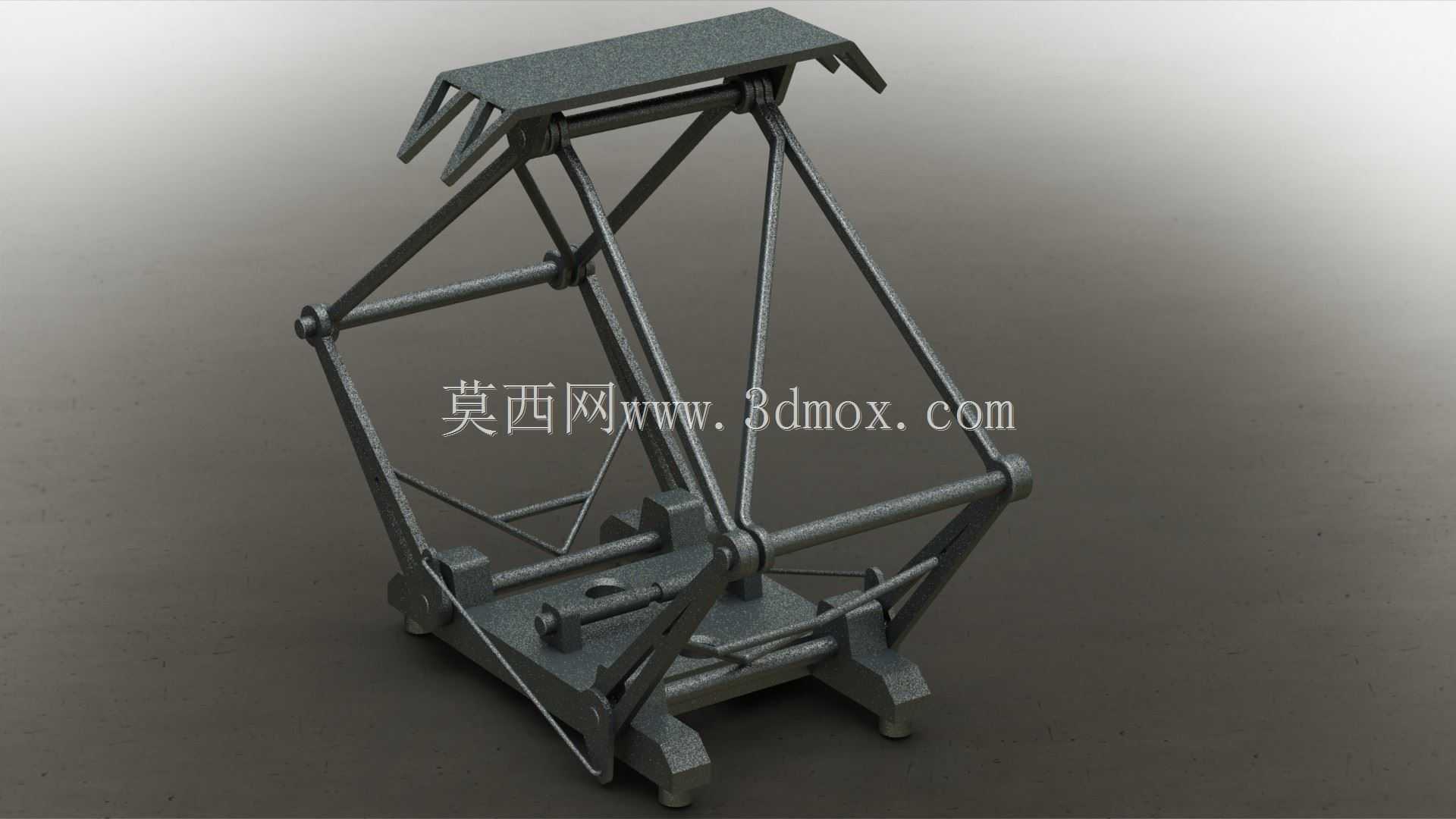

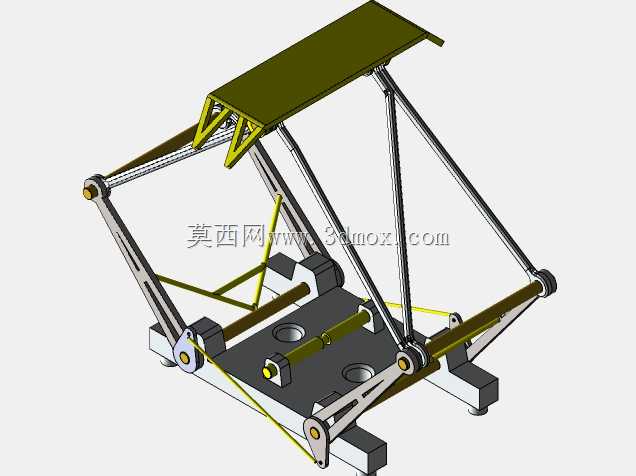

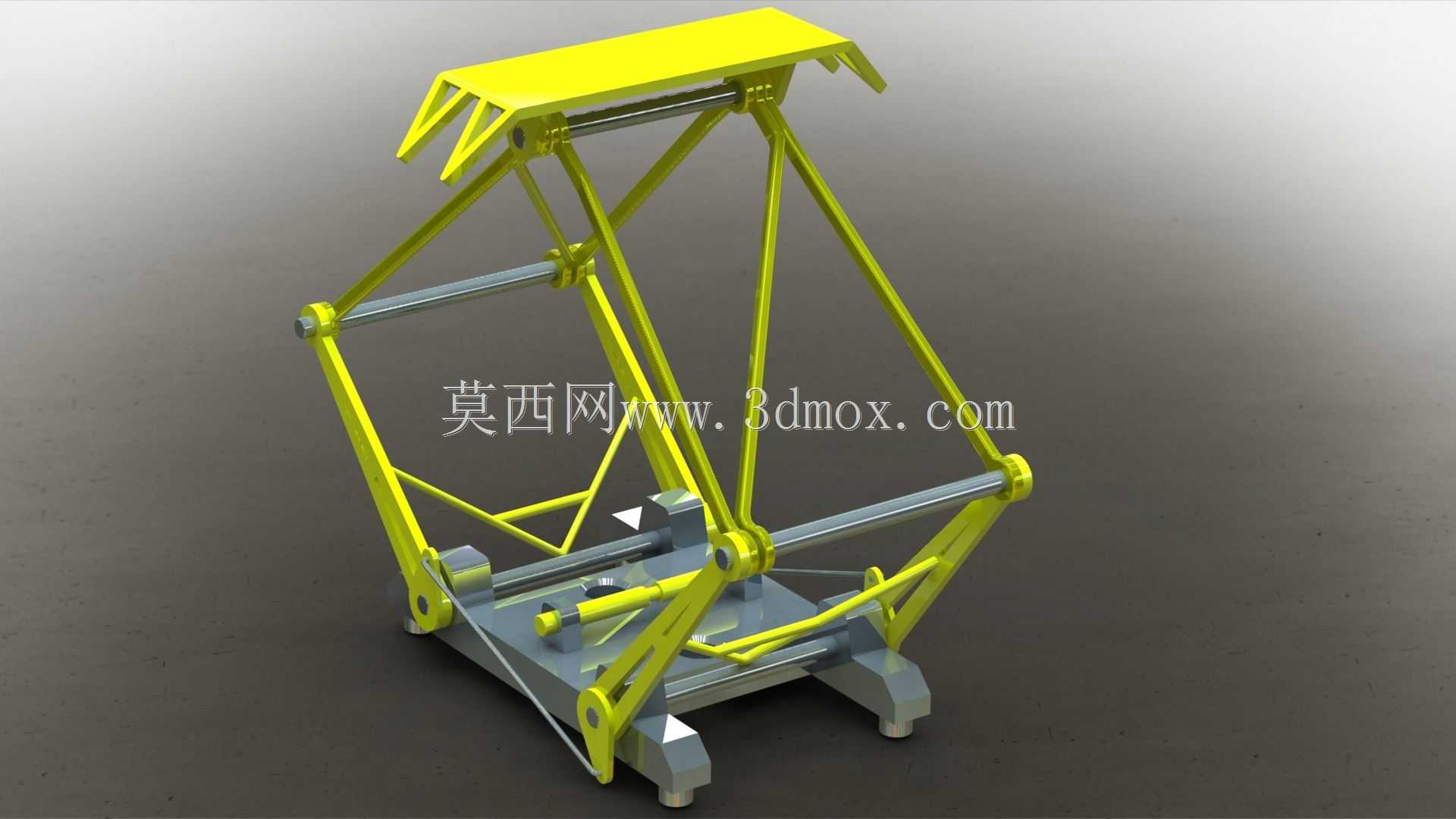

城轨及干线轨道交通车辆的顶部受流环节，受电弓是直接决定供电稳定性的核心部件，本次呈现的受电弓结构适配1100-32mm的工作行程区间，主要服务于直流或交流制式的架空接触网取流场景，覆盖城市地铁、市域通勤列车、低地板有轨电车等多种车型的安装需求。从结构设计逻辑来看，该受电弓采用双铰链四杆桁架式升弓机构，主体受力杆件采用轻量化合金型材拼接，铰接位置统一配置自润滑衬套，既能够在升弓过程中保持弓头的水平运动轨迹，避免弓网接触点出现横向偏移引发的离线拉弧，也能在车辆通过曲线、接触网高度波动时提供足够的跟随性，保证接触压力维持在合理区间。设计阶段优先考虑了安装边界的适配性，底部安装座采用标准化的螺栓孔位布局，可直接匹配多数城轨车辆顶部的预装基座，无需对车体结构做额外改造；整体收拢后的高度控制在车辆限界要求范围内，避免车辆通过隧道、站台雨棚等限界紧张区段时发生剐蹭。弓头部分采用分体式滑板安装结构，滑板托架设置有缓冲弹簧组，能够吸收车辆运行过程中来自接触网的高频振动，降低硬质冲击对杆件铰接点的疲劳损伤，同时滑板更换无需拆解整体桁架结构，日常运维时可快速完成损耗件替换。气路驱动的升弓装置布置在底部框架内侧，与下臂杆的传动铰链直接连接，传动路径短、升弓响应速度快，同时设置有机械锁止结构，在降弓状态下可锁定整体桁架，避免车辆段内调车作业时受电弓意外升起触碰检修接触网或其他设备。从受力传递路径来看，上臂杆、下臂杆与平衡杆的铰接点位置经过多轮运动仿真校核，在整个升弓行程内，各杆件的受力载荷分布均匀，不存在应力集中的薄弱点位，杆件截面的选型同时兼顾了结构强度与风阻特性，在车辆高速运行时能够降低气流对受电弓抬升力的干扰，减少弓网之间的动态接触压力波动。整套结构的运动间隙控制在毫米级，各铰接点的转动阻尼经过匹配调试，既不会因阻尼过大导致弓头跟随性不足，也不会因阻尼过小引发运行过程中的结构共振，可适配不同运行速度等级的轨道交通车辆取流需求。
