极限凸轮机械传动结构设计

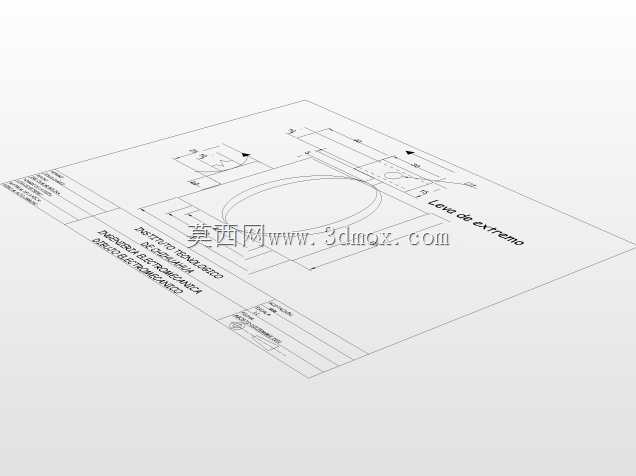

在自动化装配、轻工包装、纺织机械这类需要实现周期性往复动作的设备里，凸轮是把旋转运动转化为指定规律直线或摆动动作的核心执行构件，这款极限凸轮的结构设计，主要适配行程端点需要精准限位的往复驱动场景，比如小型冲床的送料到位触发、包装机的封盒动作顶推、非标设备里的工位间歇转位触发，都能用到这类轮廓经过特殊设计的凸轮结构。从实际安装适配的角度看，这款凸轮的安装基座预留边界尺寸为70mm见方，凸轮本体的轮廓最大高度为65mm，上方连接的驱动轴安装座总长40mm，轴孔直径为7mm，安装座距离基座顶面的高度为15mm，轴孔中心距离安装座侧边的定位尺寸为30mm，左侧预留的摆杆触发臂安装位距离基座侧边10mm，摆杆的摆动行程预留空间为25mm，所有安装孔位的定位尺寸都做了公差适配的冗余设计，能兼容常规M6规格的紧固件安装，不需要额外做安装面的二次加工就能直接固定在设备的安装基板上。设计思路上，这款凸轮没有采用常规的等速或等加速轮廓，而是针对行程端点的停留需求做了轮廓修正，在凸轮旋转到极限位置时，能让配套的从动件保持15度转角的静止停留区间，避免从动件因为惯性冲过设定位置，解决了普通凸轮在端点位置容易出现的动作回弹、定位不准问题，轮廓曲线的过渡段做了曲率平滑处理，能减少从动件和凸轮接触面的冲击载荷，降低运行过程中的噪音和接触面磨损。实际使用过程中，这款凸轮适配的从动件可以是平底直动推杆，也可以搭配滚子摆杆使用，轮廓表面的粗糙度设计要求能满足常规45号钢调质后表面淬火的加工工艺，不需要做额外的表面涂层处理就能达到上万小时的使用寿命，安装时只需要保证驱动轴和凸轮安装孔的同轴度公差在0.02mm以内，就能保证动作精度偏差控制在0.1mm范围内，完全能满足中小载荷自动化设备的动作驱动需求。不同于普通盘形凸轮的对称轮廓设计，这款极限凸轮的轮廓非对称设置，专门针对单方向极限位置的锁止停留做了优化，不需要额外增加机械限位结构就能实现端点位置的动作保持，能简化整套传动机构的结构设计，减少设备整体的零件数量，降低装配环节的调试难度。
