带内部结构展示的法兰连接截止阀

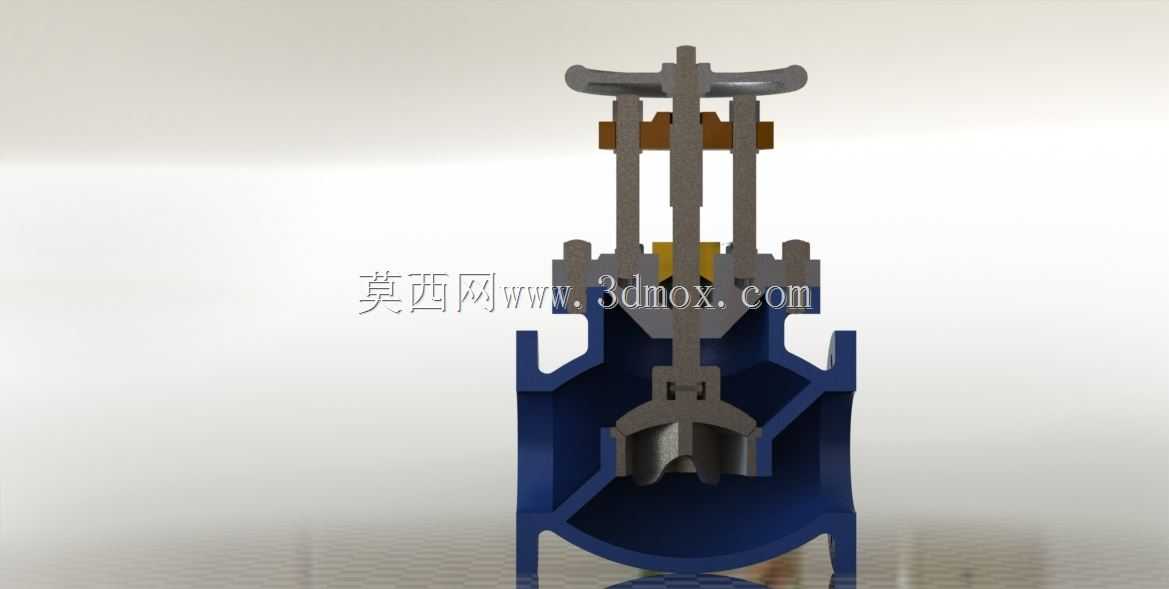

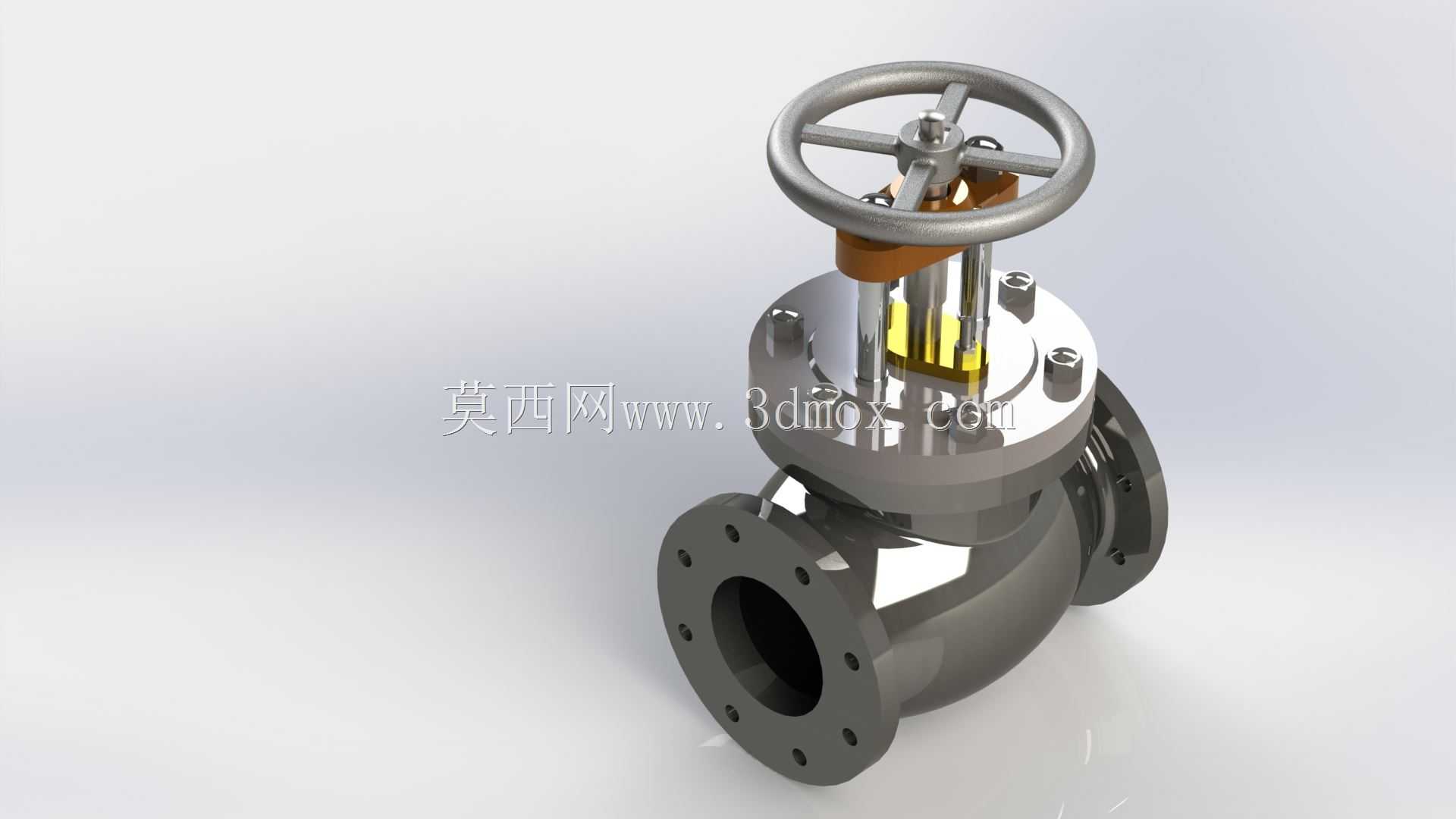

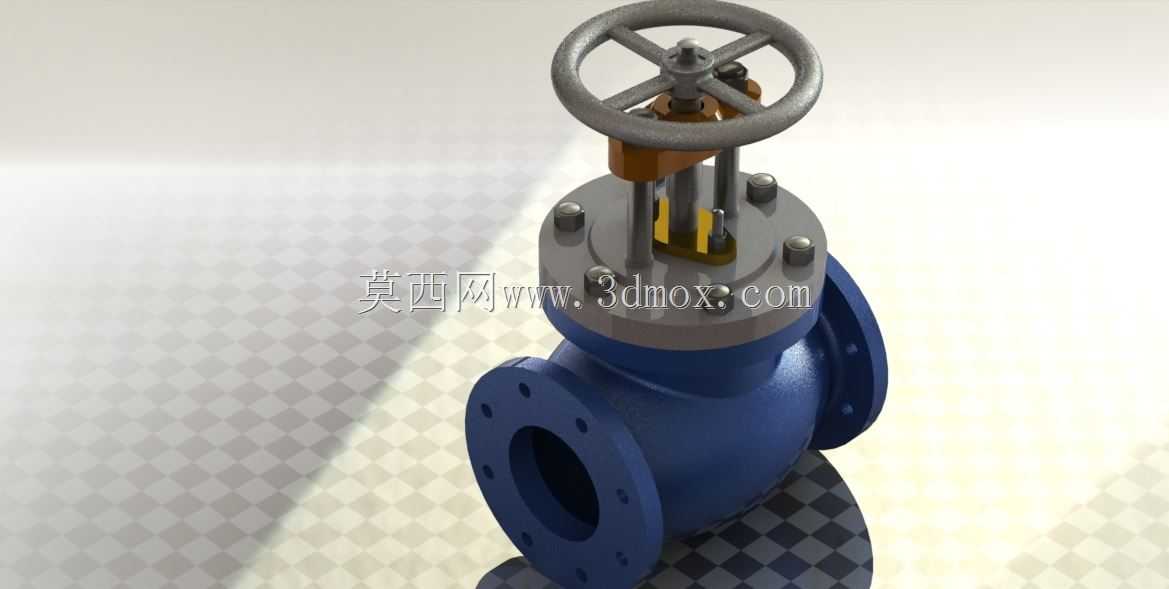

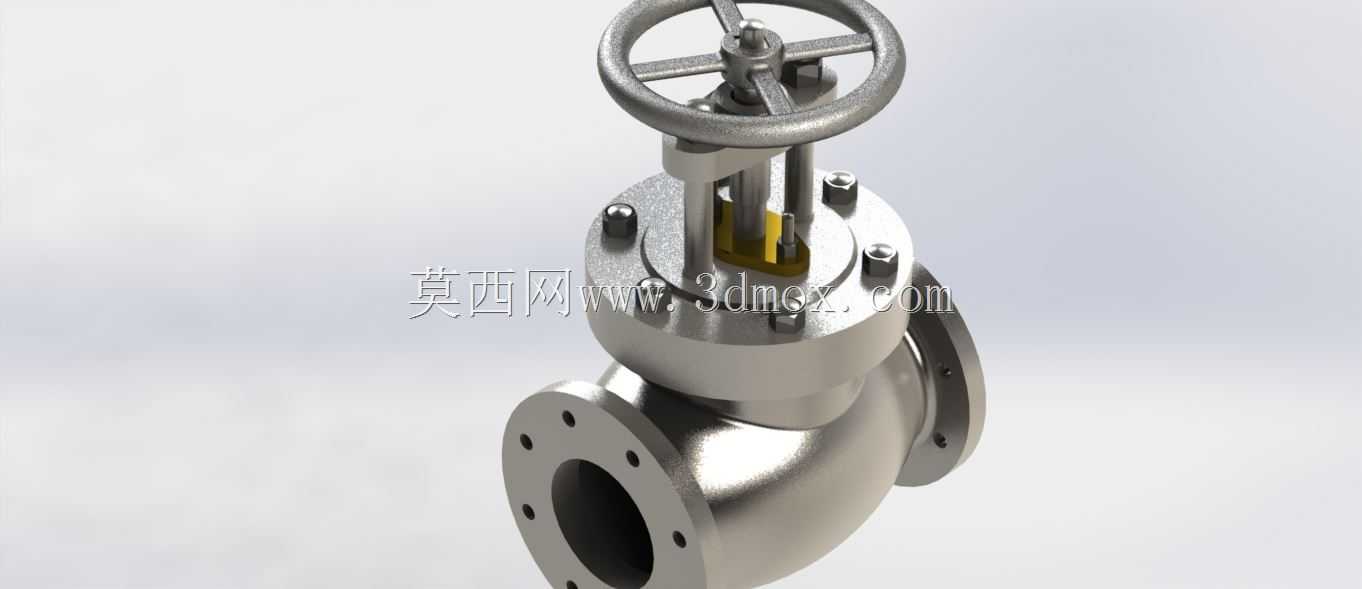

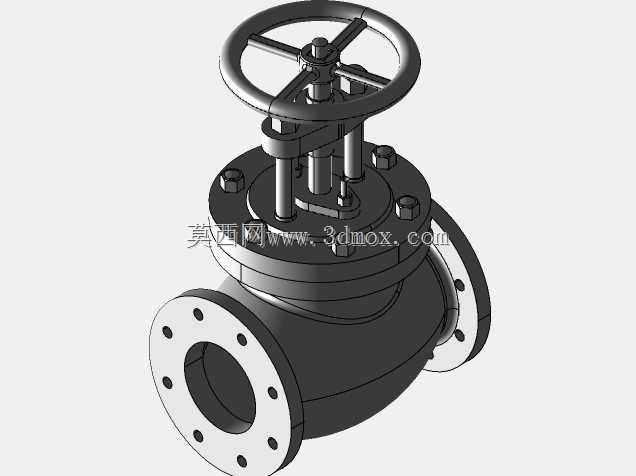

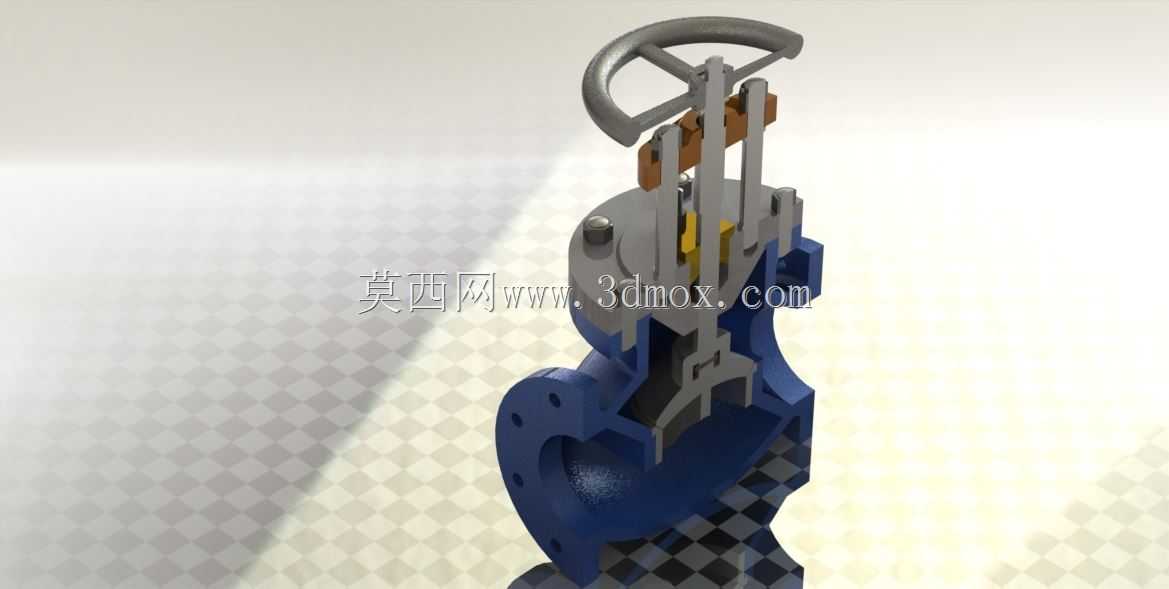

在工业流体输送管路系统中，这类直通式截止阀是应用极为普遍的截断类部件，常被布置在需要精准管控介质通断、且对密封可靠性有较高要求的管段上，适配给排水、化工介质输送、蒸汽管网、常规工业循环水系统等多种场景，可耐受常规工况下的介质冲刷与压力波动，相比同通径的闸阀，它的密封面磨损后维修更换更便捷，启闭过程中行程更短，操作力矩的控制也更直观。从结构设计逻辑来看，这款产品采用下进上出的介质流向设计，入口通径与125mm出口通径匹配对应公称压力下的管路流速要求，阀体采用GI铸造碳钢材质成型，内部流道做了平滑过渡处理，尽可能降低介质流经时的局部阻力损失，避免长期运行过程中流道拐角处出现冲蚀减薄的问题；阀瓣与阀座的密封面配合精度经过结构校核，关闭状态下可实现可靠密封，杜绝内漏风险，阀杆采用SS304不锈钢材质加工，表面做了粗糙度处理，配合填料函处的多层密封填料，既可以保证阀杆升降动作顺畅，也能避免介质沿阀杆间隙出现外漏。手轮布置在阀杆顶部，采用轮辐式结构，操作时受力均匀，即使是公称通径125mm的规格，单人也可借助手轮完成启闭操作，无需额外加装辅助加力杆，阀杆上设置有明杆指示结构，操作人员可以直观通过阀杆伸出高度判断阀门当前的开度状态，避免出现误操作。安装边界上，阀体两端采用法兰连接结构，法兰端面的密封面尺寸、螺栓孔分布间距都匹配对应通径的管路法兰标准，安装时只需保证两端法兰同轴度、密封垫片放置到位，按对角顺序拧紧连接螺栓即可完成装配，不需要额外做焊接处理，后期维护拆卸也十分方便。从内部结构的呈现来看，模型完整还原了阀体内部的阀瓣导向结构、阀杆与阀瓣的连接方式、填料压盖的压紧结构，甚至阀体与阀盖的连接螺栓位置都做了1:1还原，不管是用于管路系统的三维布局校核，还是用于阀门结构的教学演示，或是作为新阀门产品改型设计的参考基础，都能提供足够精准的结构参考，避免建模过程中出现结构干涉、安装尺寸不匹配的问题。在实际选型应用中，这类截止阀不适用于调节介质流量的长期节流工况，长期处于半开状态会导致密封面被高速介质冲蚀，缩短密封件使用寿命，仅作为全开或全关的截断部件使用时，它的使用寿命远高于同规格的其他截断类阀门，日常维护只需定期检查填料处的泄漏情况，根据磨损程度适当压紧填料压盖或是更换密封填料即可，不需要对整体结构进行拆解，运维成本相对较低。
