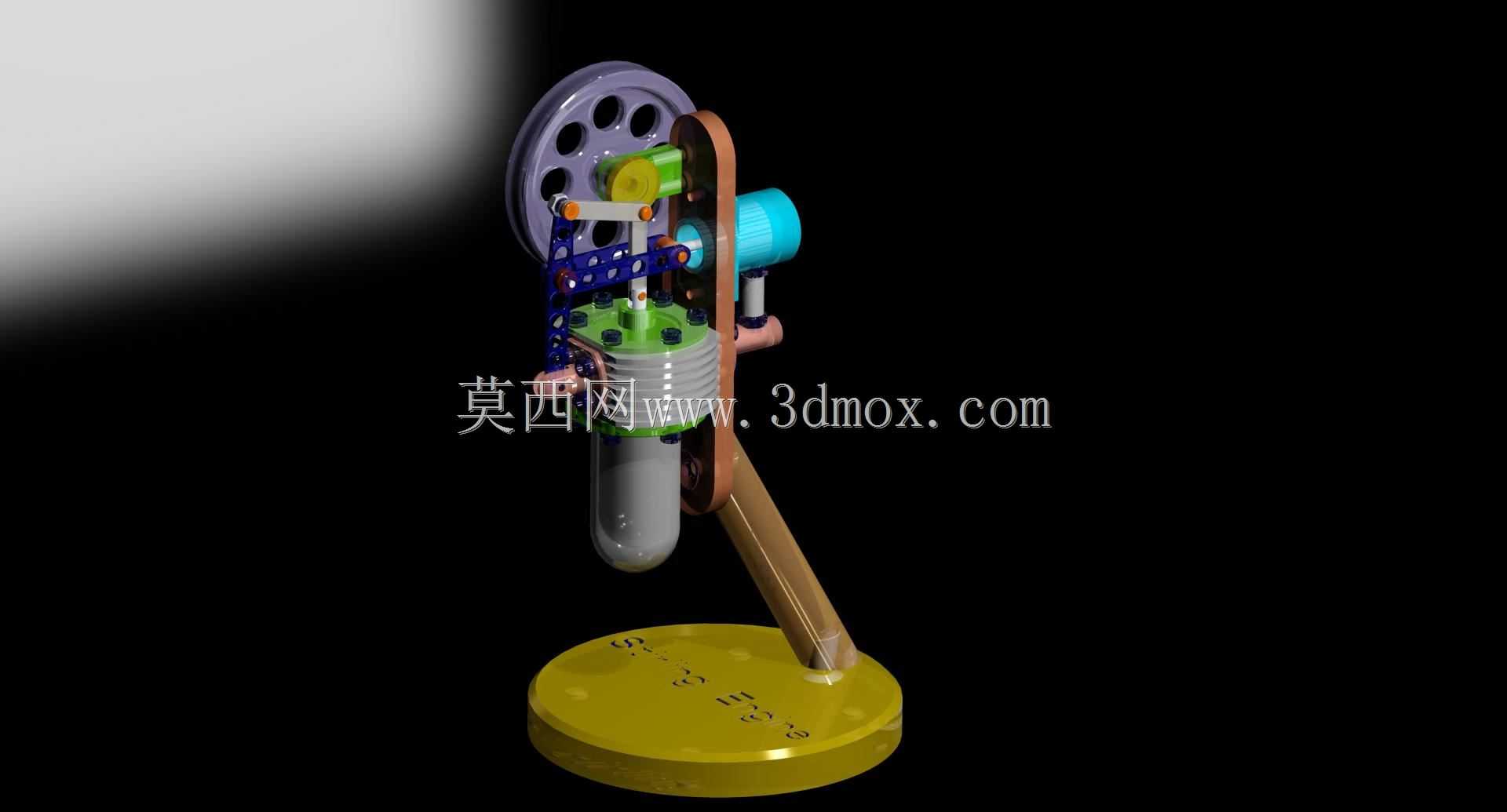

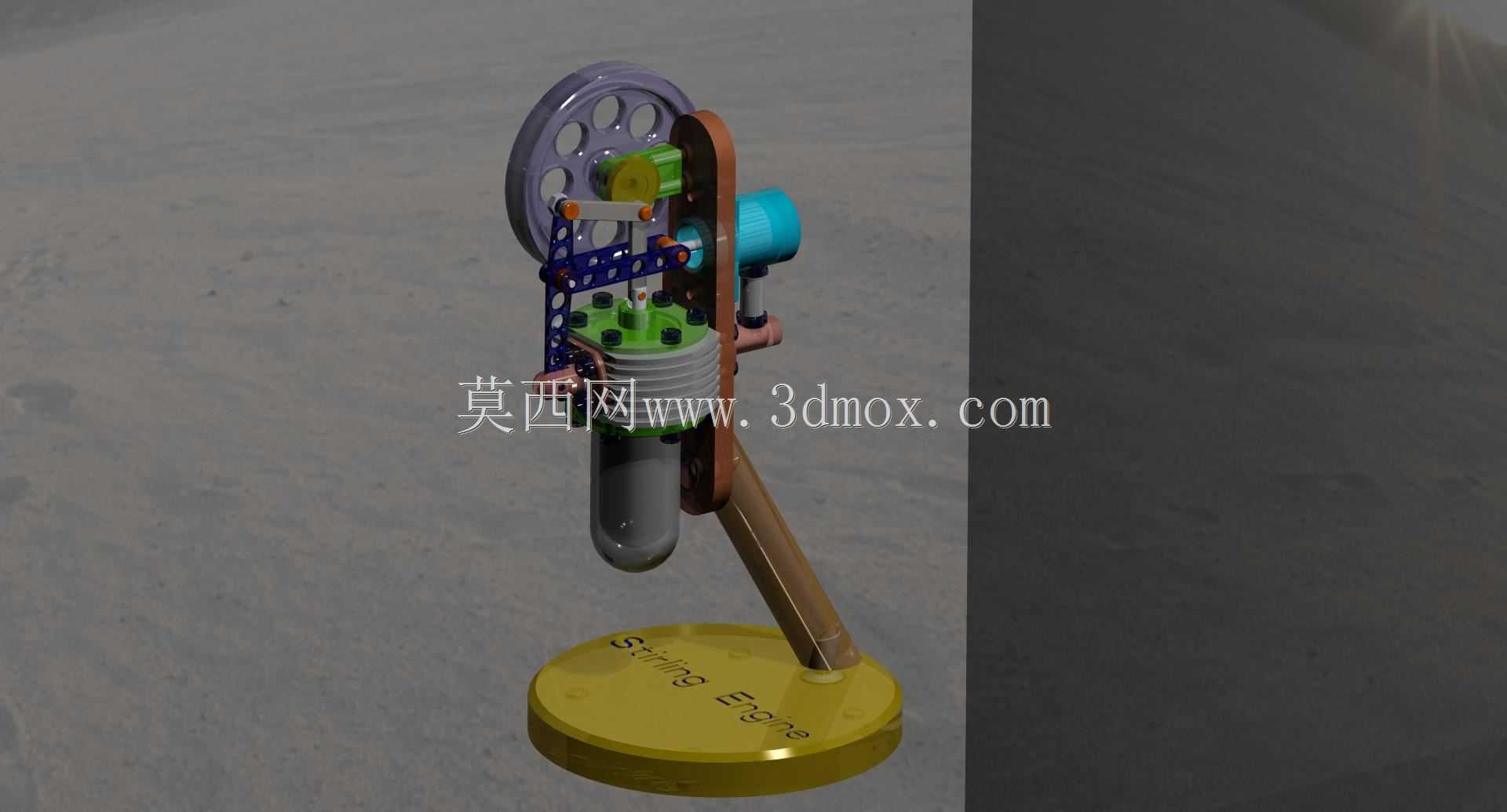

立式斯特林发动机结构展示模型

这款外燃式热力循环动力装置的结构模型，完整还原了斯特林循环的核心做功逻辑，可直接用于教学演示场景中的热力原理讲解，也能作为小型动力装置研发阶段的结构验证参考载体。整套装置采用立式支撑布局，底部圆形配重底座承担整机承重与安装定位功能，底座上预留的安装孔位可直接通过螺栓固定在演示台架或试验基座上，安装边界可适配常规教学实验台的安装孔距要求，整机重心沿支撑立柱垂直向下，运行过程中不会出现偏载晃动的问题。从做功逻辑来看，装置的核心换热腔集成在立柱中部位置，外部的散热鳍片结构负责冷端热量散出，下方的置换活塞与动力活塞通过曲柄连杆机构完成动力传递，飞轮组件布置在装置上部，依靠自身转动惯量抵消活塞往复运动的死点冲击，保证动力输出的连续性。设计过程中优先考虑了结构的可视性，所有传动连杆、曲柄销、活塞连接部位都未做外罩遮挡，观察者可直接看到冷热腔置换、活塞往复、曲柄转动的完整动力传递路径，不需要额外拆解就能理清整套循环的做功流程。侧置的动力输出轴可外接小型负载，比如微型发电机、小功率传动带轮，能够直观展示热能向机械能转换的实际效果，在职业院校的热力机械实训课堂上，这类结构模型能帮助学员快速理解外燃机与内燃机的核心差异，避开抽象的公式推导环节，直接建立实体结构与热力循环的对应认知。整套装置的零件配合公差按照演示级设备的要求设定，活塞与缸壁的间隙兼顾了运动顺滑度与密封要求，连杆两端的铰接部位采用小间隙配合，既不会出现运动卡滞，也不会因为间隙过大产生传动冲击，支撑立柱与底座的连接采用过盈配合加定位销的固定方式，长期反复运行也不会出现连接松动的问题。上部的飞轮做了镂空减重处理，在保证足够转动惯量的前提下降低了整机上部重量，进一步提升了立式布局的稳定性，侧置的换热管路连接部位采用硬管折弯成型，管路走向完全避让开运动部件的行程范围，不会出现运行过程中管路与运动件干涉的问题。
