V型八缸内燃机曲柄活塞组结构展示

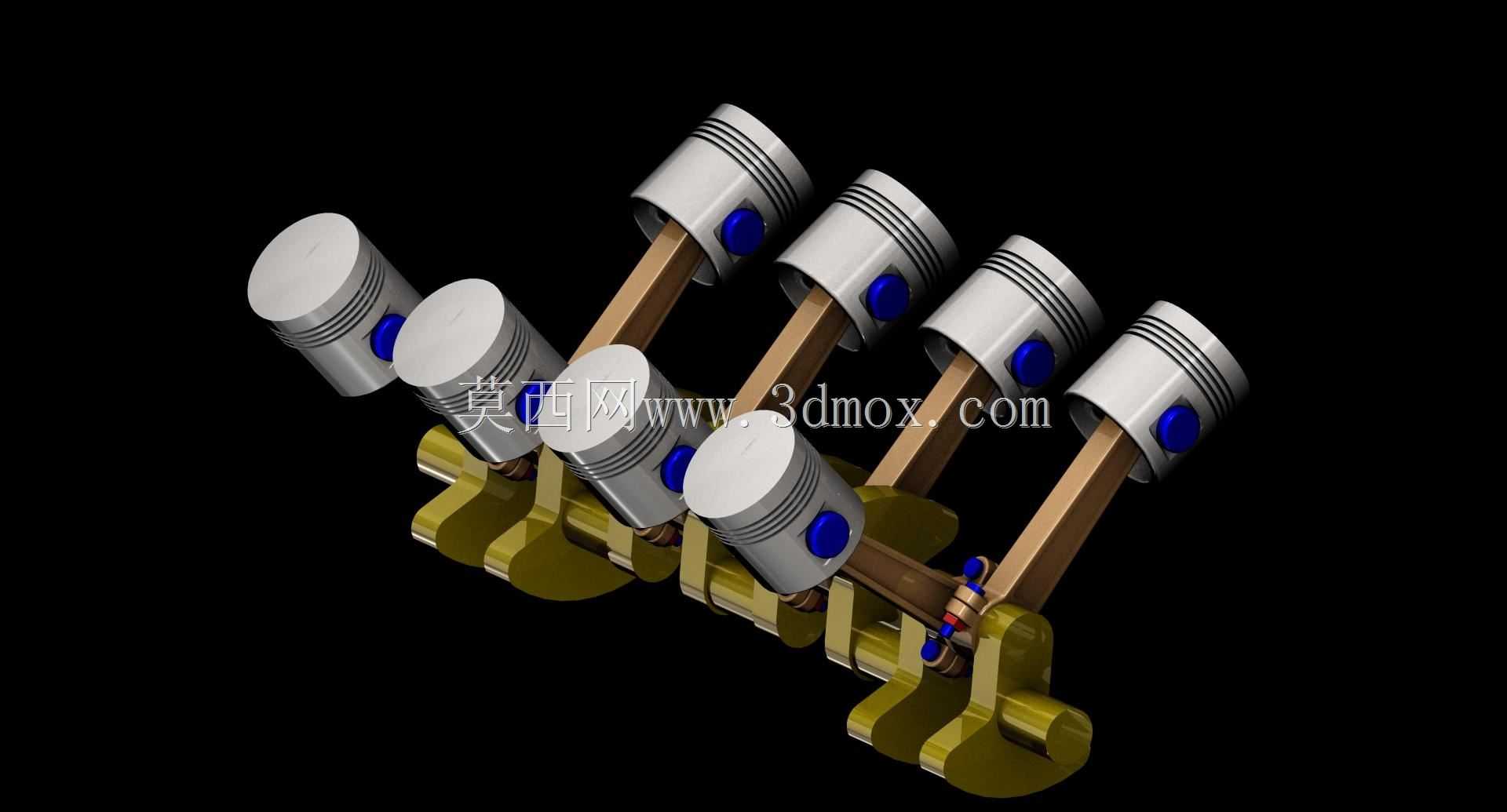

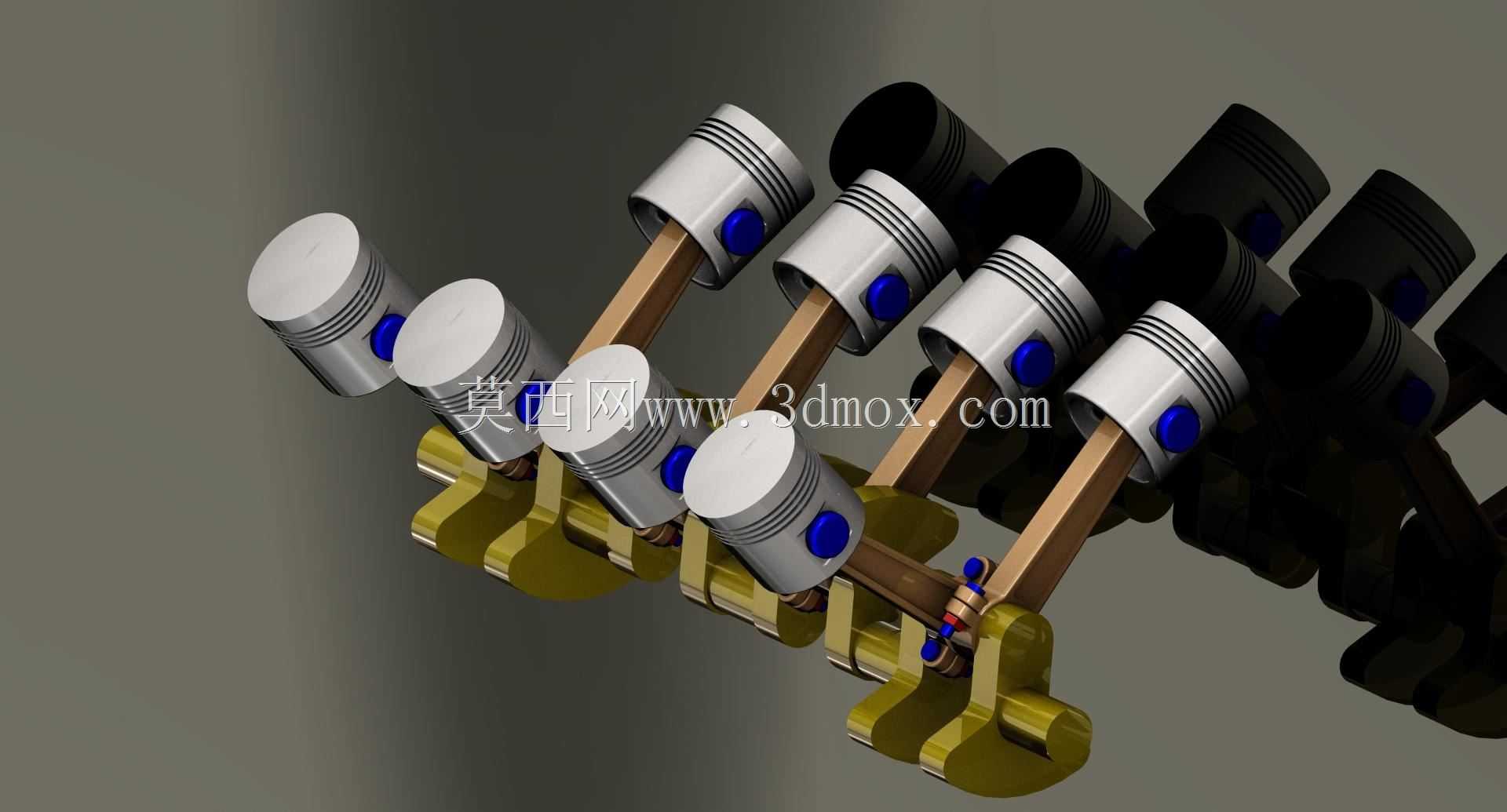

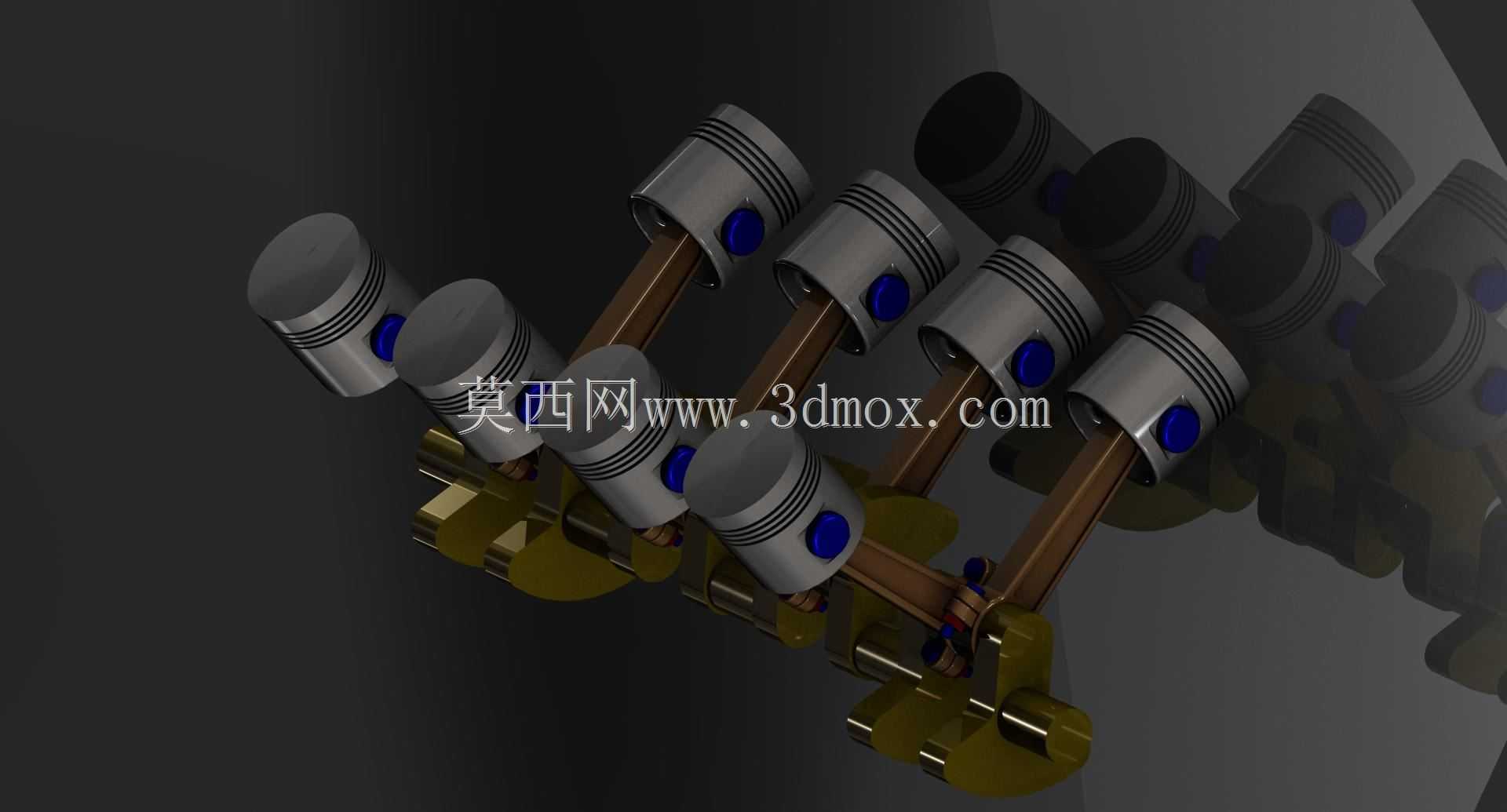

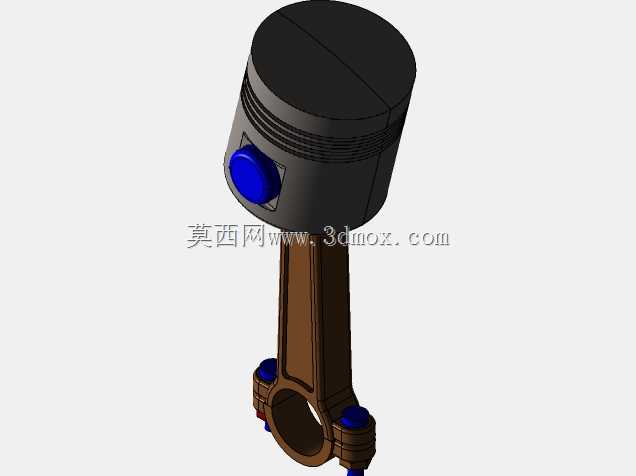

这套V8动力单元的三维结构，完整还原了八缸V型布置内燃机的核心运动组件，在乘用车高性能动力、工程机械动力配套、船舶辅机动力等场景中，这类结构的动力输出平顺性与扭矩储备优势十分突出。从结构布局来看，两列气缸以固定夹角分列曲轴箱两侧，每列布置四个气缸，共用一根集成八组曲柄销的曲轴，活塞通过活塞销与连杆小头连接，连杆大头则对应装配在曲轴的曲柄销上，将活塞的往复直线运动转化为曲轴的旋转扭矩输出。实际工程应用中，这类动力单元的气缸夹角选择直接影响整机的振动水平、布置宽度与平衡特性，常见的90度夹角能够实现较好的一阶、二阶振动平衡，部分追求紧凑布置的机型会选用更小的夹角，对应需要额外加装平衡轴来抵消振动带来的整机疲劳损耗。建模过程中，活塞部分还原了环槽、销座的细节结构，活塞裙部的型线设计预留了热膨胀余量，避免热机状态下出现拉缸故障；连杆采用了剖分式大头结构，方便与曲轴曲柄销的装配定位，杆身的工字型截面在保证结构强度的前提下尽可能降低了往复运动惯量，减少高转速下的惯性载荷。曲轴部分的平衡块与曲柄臂一体成型，对应每个曲柄销的回转半径做了配重优化，抵消活塞连杆组往复运动产生的不平衡力矩。从安装边界来看，这类V8结构的整机宽度受气缸夹角直接影响，曲轴轴向尺寸由八组曲柄的排布间距决定，油底壳安装面、缸盖结合面的定位结构都在模型中做了对应还原，能够为动力舱布置、悬置点位设计提供直观的三维参考。在做配套设计时，需要注意活塞上止点与缸盖燃烧室的预留间隙，连杆摆动过程中与缸筒内壁的运动干涉校验，以及曲轴回转时与曲轴箱内壁的安全距离，这些细节直接决定了整机装配后能否正常运转，避免运动过程中出现部件磕碰导致的结构失效。
