X型布局V12新概念动力装置结构设计

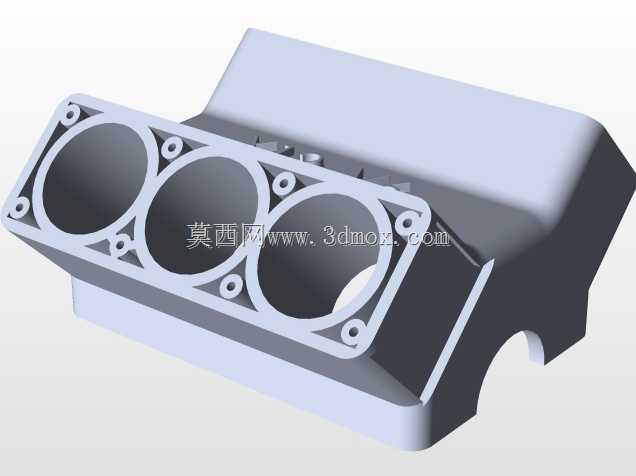

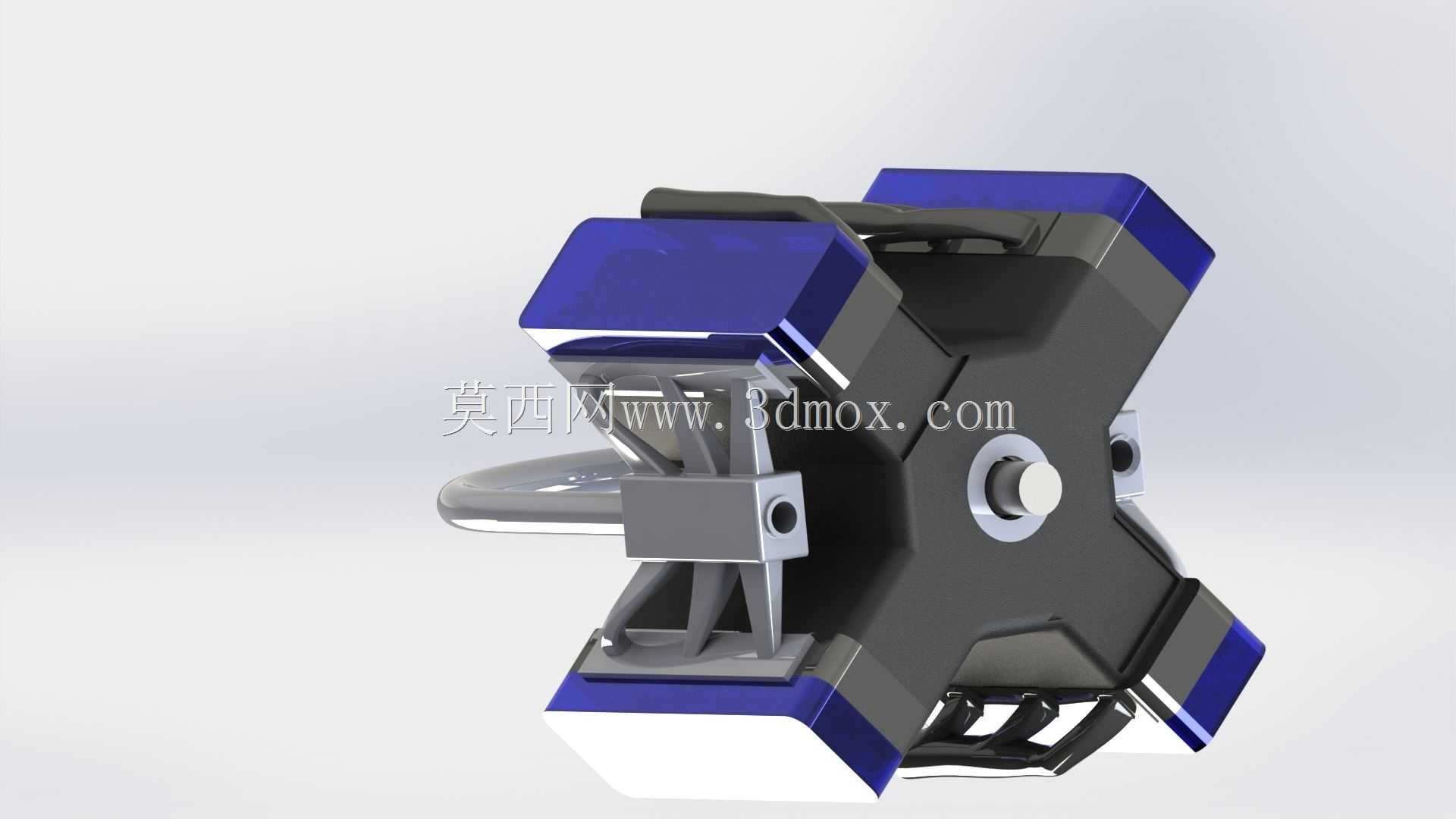

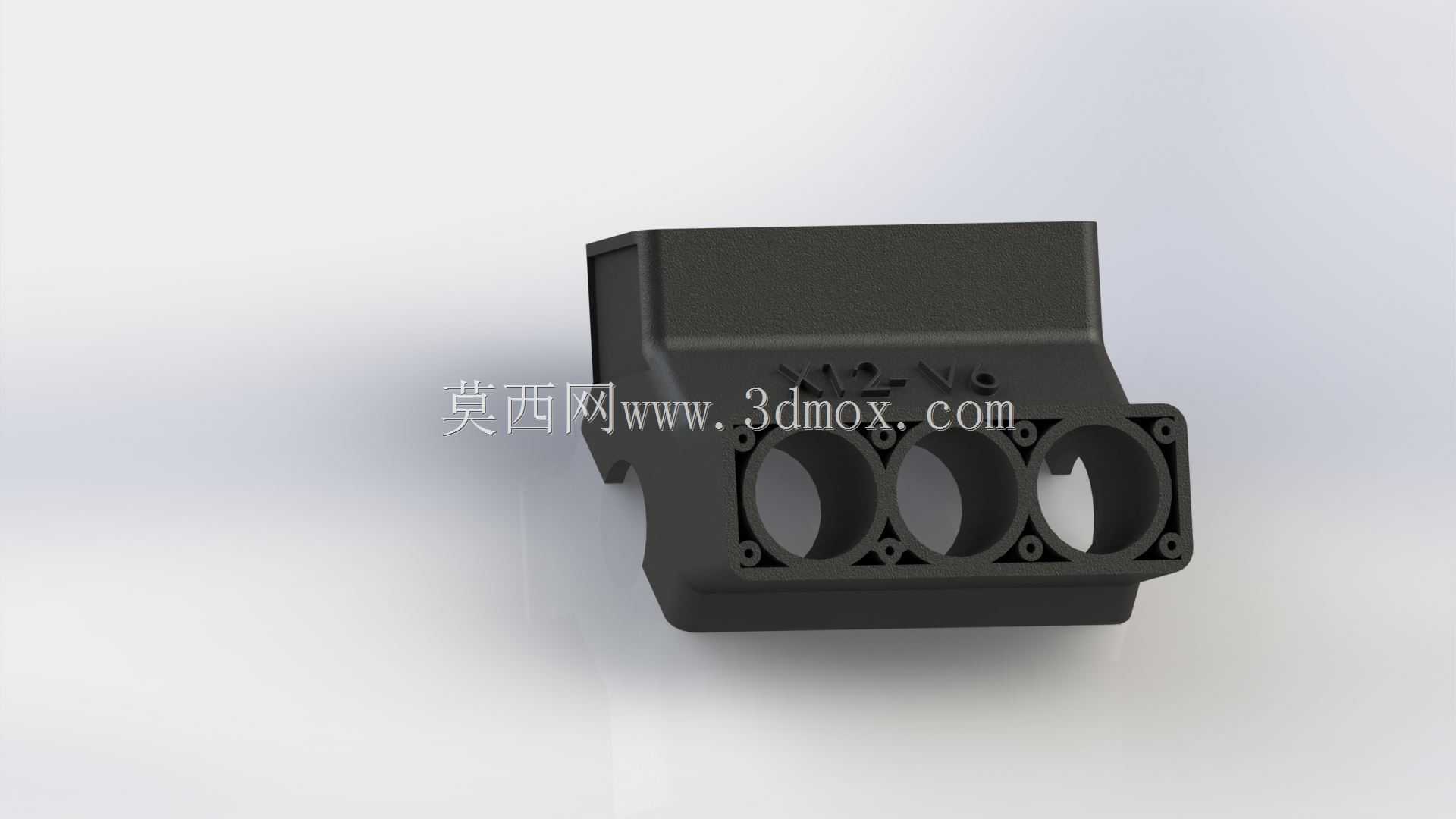

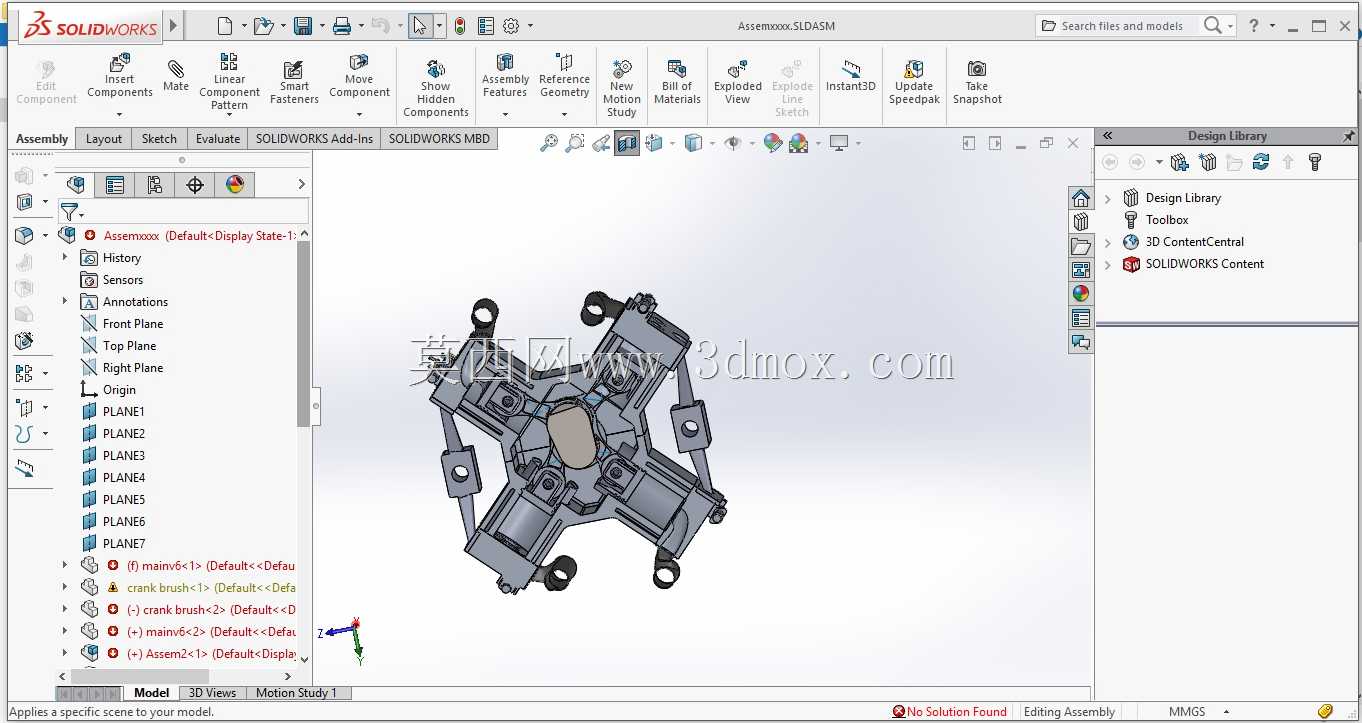

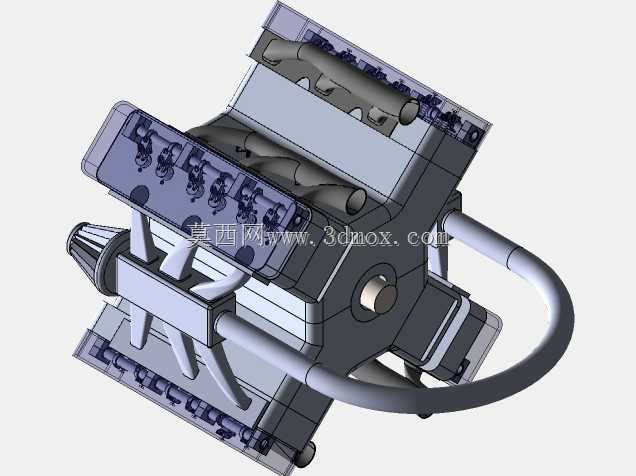

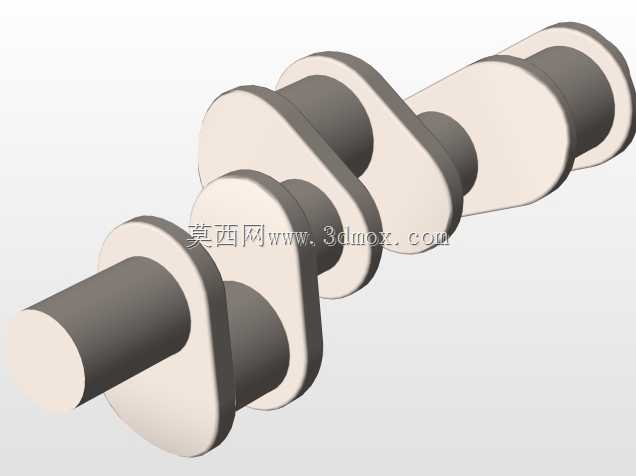

这款X型布局的多缸动力装置，跳出了传统直列、V型缸体的排布思路，采用四组缸体呈90度夹角围绕中心曲轴布置的结构，在同等缸数下大幅压缩了动力单元的轴向与径向占用空间，适配对动力舱尺寸有严苛限制的特种装备、高性能载具使用场景。从结构设计逻辑来看，中心输出轴采用居中支撑方案，四组缸体的做功冲程可通过相位错峰排布，让动力输出的平顺性远超同缸数的传统V型布局，降低曲轴运转时的交变载荷冲击，减少配套减震结构的设计冗余。缸体外部的包覆结构采用分块式设计，既预留了散热气流的流通通道，也为后续的管线布置、传感器安装预留了标准化接口，不需要额外在主体结构上二次加工安装位。在安装边界设计上，该动力单元的核心安装基准面设置在中心轴座的后侧法兰位置，四个方向的缸体端面到中心轴的距离保持一致，可适配不同方向的进排气布局改装，不管是采用侧置进排气还是顶置配气结构，都能找到对应的安装支撑点，不需要额外改动主体缸体结构。实际应用层面，这类紧凑布局的多缸动力装置，既可以作为高性能特种车辆的主驱动力源，也可经过参数调整后作为固定动力站、小型特种船舶的动力核心，其对称式的结构设计让整机运转时的不平衡力被相互抵消，对安装基座的强度要求比传统同功率发动机低30%左右，能适配更多轻量化承载平台。从结构细节来看，每个缸体的连接部位都设计了加强筋结构，沿着缸内爆压的传导方向布置，在不额外增加整机重量的前提下，提升了缸体的结构强度，可承受更高的缸内爆发压力，适配高功率调校的使用需求。外部的附属结构预留了发电机、启动马达、冷却管路的标准化安装位，所有接口尺寸都参考通用动力配套标准设计，后续配套零部件的选型不需要单独开模定制，能有效降低整机的配套成本。
