基于日内瓦机构的百进制计数传动装置

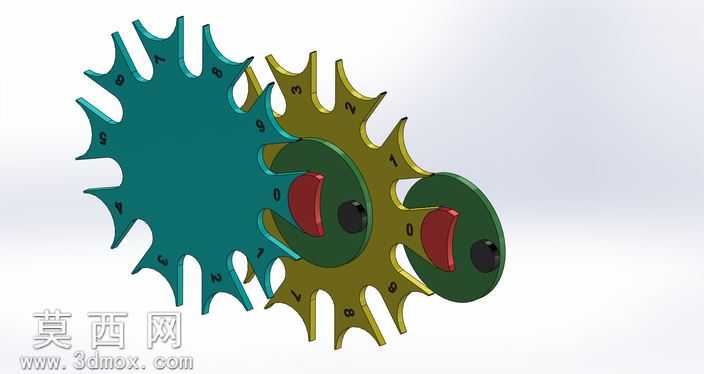

本作品为基于日内瓦间歇传动原理设计的百进制计数装置，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各轮齿的槽型轮廓、拨销配合尺寸进行了精准约束，确保间歇传动过程中无卡滞、错位问题。模型渲染阶段采用差异化材质区分不同功能部件：主计数轮采用深青绿色哑光工程塑料材质，次级传动轮选用橄榄黄绿色哑光材质，拨盘与定位拨销采用深绿色基底搭配醒目的红色拨块，通过色彩区分直观呈现层级传动关系，渲染时添加柔和环境光与软阴影效果，清晰展现各部件的轮廓边界与装配间隙。结构设计上采用三级轮系配合实现0-99的百进制计数逻辑，最外侧大直径主轮为个位计数轮，轮缘均匀分布10个带数字标识的驱动槽，中间次级轮为十位计数轮，最小端的拨盘为主动输入件，拨盘每旋转一周，通过红色拨销带动个位轮转动一个槽位完成一次个位计数，当个位轮完成整周旋转时，通过轮体侧部的隐藏拨齿带动十位轮步进一个槽位，实现十位进位，整套机构完全依托日内瓦槽轮的间歇传动特性，无需额外的棘轮棘爪结构即可实现精准的步进计数，定位弧面的配合设计保证了非传动阶段轮体的位置锁止，避免计数偏移。设计过程中重点优化了槽轮的切入切出角度，将拨销进入槽口的接触角设置为切线方向，大幅降低传动冲击，同时对各轮体的厚度、轴孔配合公差进行了合理设定，既保证结构强度，又预留了合理的装配间隙，所有轮齿的数字标识采用凸字建模方式，与轮体一体化生成，无需额外贴图即可清晰呈现计数数值，整体结构紧凑，传动逻辑清晰，直观展现了日内瓦机构在计数场景下的应用方式，可作为机械原理教学演示、间歇传动机构参考的数字化模型。
