便携式多回路工业电源分配插座装置

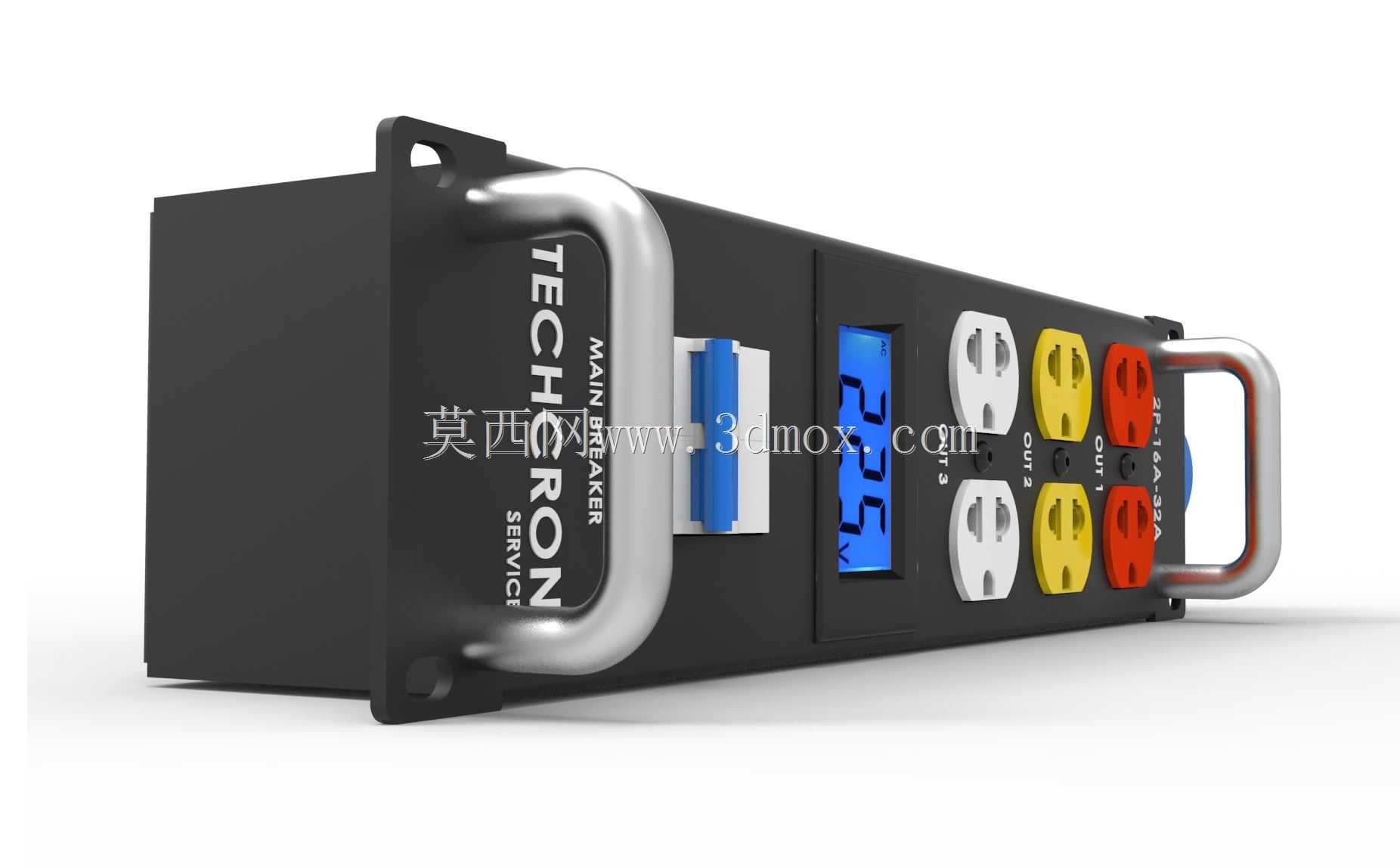

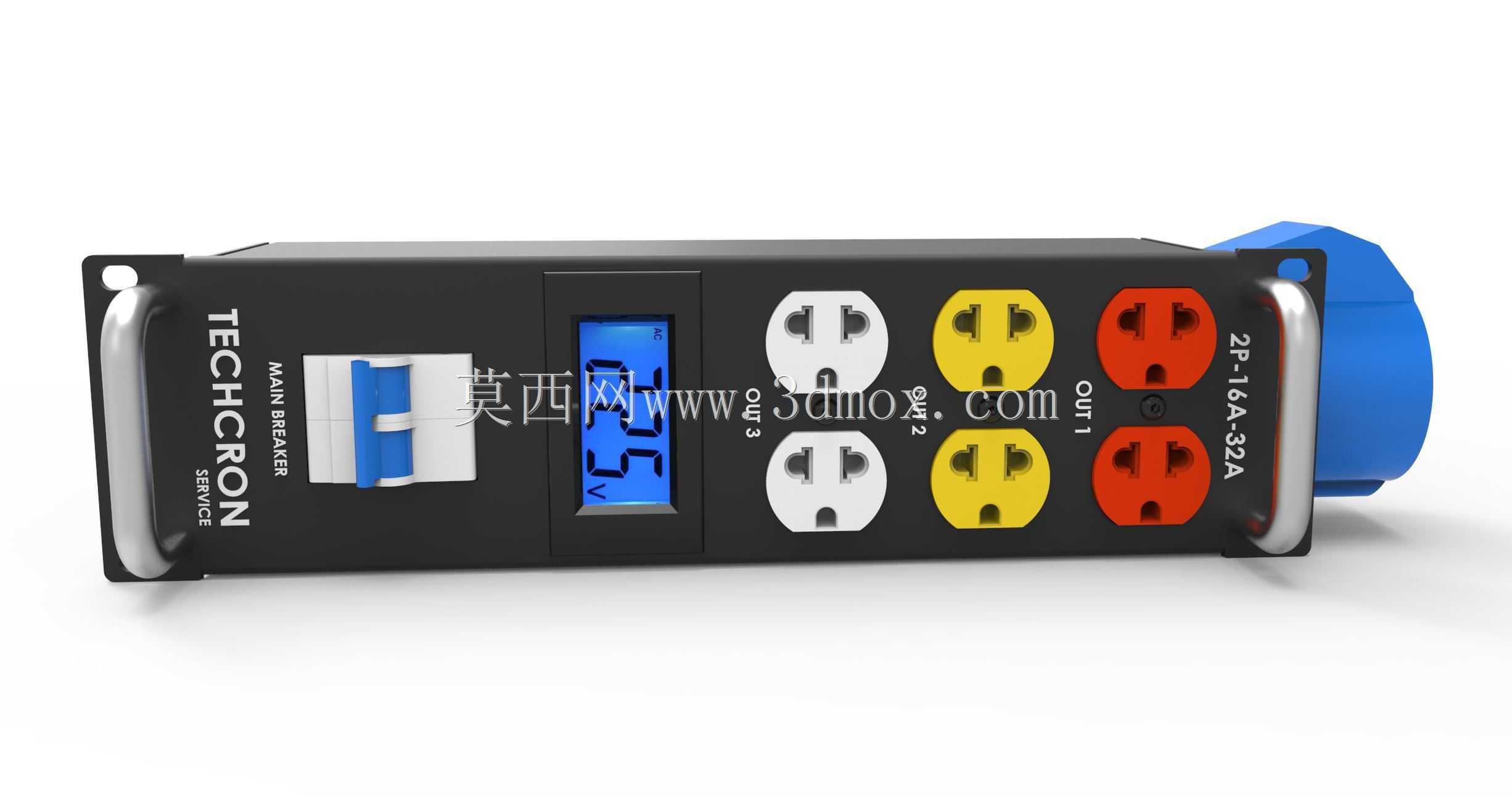

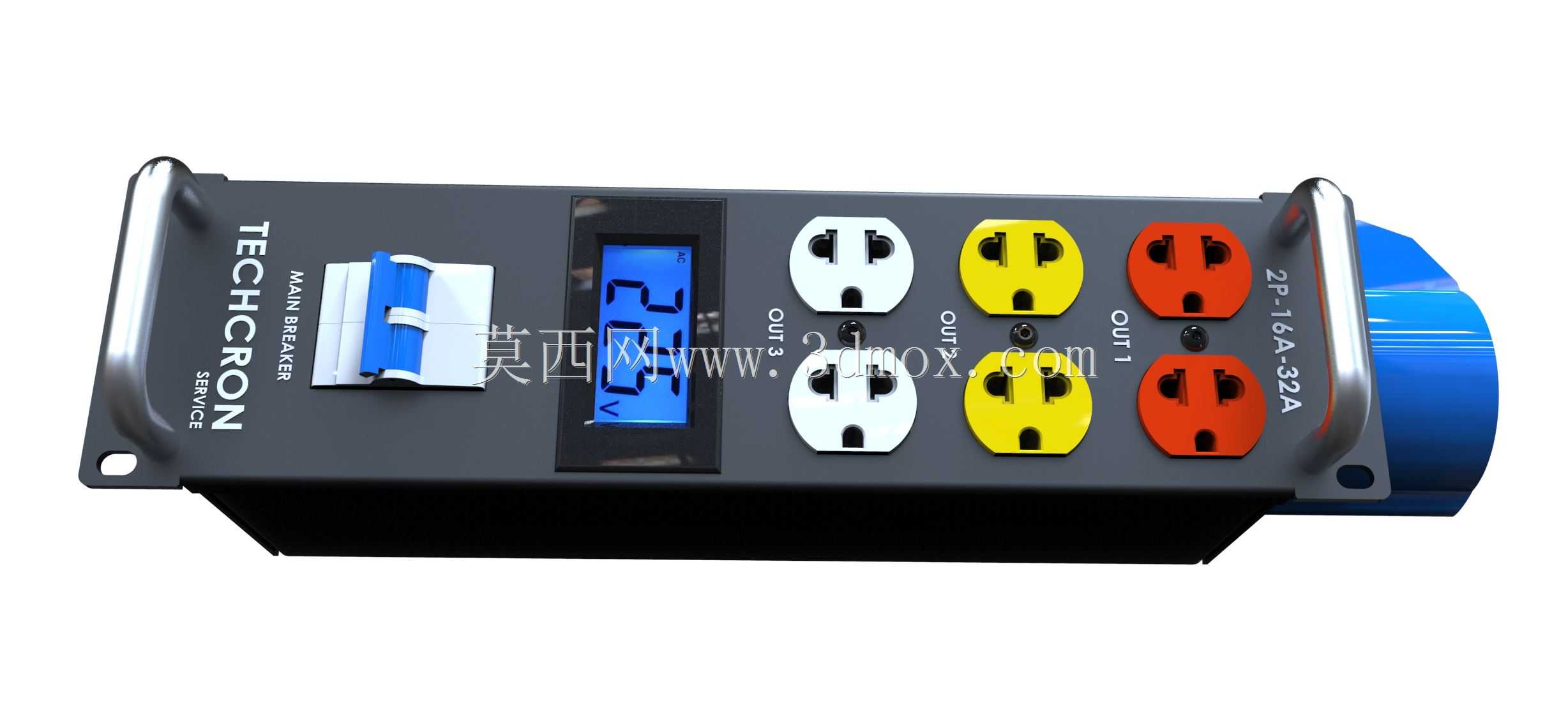

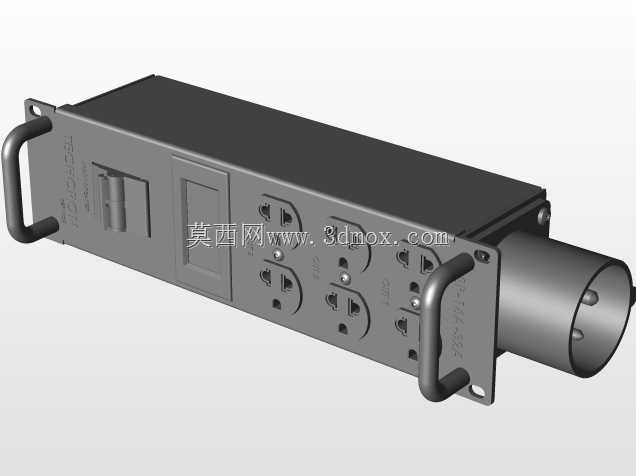

这款便携配电单元的设计初衷，是解决现场临时作业场景下多设备同时取电的痛点，常见于舞台演出临时搭建、户外展会布展、小型设备现场调试、工地临时作业面供电这类需要快速布设多路供电的场景，替代传统零散插排乱接乱拉的混乱状态，把总控、分路输出、状态显示整合在单个便携壳体内，减少现场接线的安全隐患。从结构设计来看，壳体两侧加装了金属提手，方便单人手提转运，壳体边角做了圆弧过渡，避免转运过程中磕碰划伤，侧面预留的固定耳可以在需要长期固定的场景下用螺丝锁紧在支架或者墙面上，兼顾移动使用和临时固定的需求。正面布局上，最左侧设置了带明显标识的主断路器开关，采用蓝白撞色的拨杆设计，操作人员在光线不佳的现场也能快速识别开关状态，合闸分闸的操作手感清晰，带过载脱扣保护，总回路出现过流时能快速切断总输入，避免后端设备受损。紧邻主开关的是数显电压检测模块，带蓝色背光的数码管可以实时显示输入侧的电压数值，不用额外携带万用表就能快速判断供电是否正常，排查缺相、电压不稳这类常见供电故障，模块嵌入壳体安装，表面和壳体齐平，避免转运过程中被磕碰损坏。输出区域设置了三组分色标识的插座回路，分别用白、黄、橙三色区分不同的供电回路，每一组都包含上下两个国标兼容插座，能同时接入6个用电设备，每个回路旁印有清晰的回路标识，方便操作人员对应排查每一路的供电状态，插座采用嵌入式安装，插拔时的受力直接传递到内部安装板，不会因为频繁插拔导致插座松动脱落。壳体右侧的输入接头采用工业级防水航空插头结构，和壳体衔接处做了密封处理，户外使用时能阻挡飞溅的水花进入壳体内部，内部走线时强电回路都预留了足够的电气间隙，铜排连接部位做了绝缘防护，避免运输震动导致接线松脱引发短路。设计过程中充分考虑了现场使用的粗暴工况，壳体采用高强度工程塑料材质，抗摔抗冲击，重量控制在单人可轻松提拿的范围，内部元器件的安装都设置了减震缓冲结构，转运过程中的颠簸不会导致元器件移位、接线松脱。输出插座的间距做了优化，即使插入尺寸较大的电源插头也不会互相干扰，每个回路的载流能力匹配对应规格的线径，总输入回路载流能力满足6路设备同时满功率运行的需求，不会出现局部过热的问题。
