带布线组件的钣金电气安装箱结构

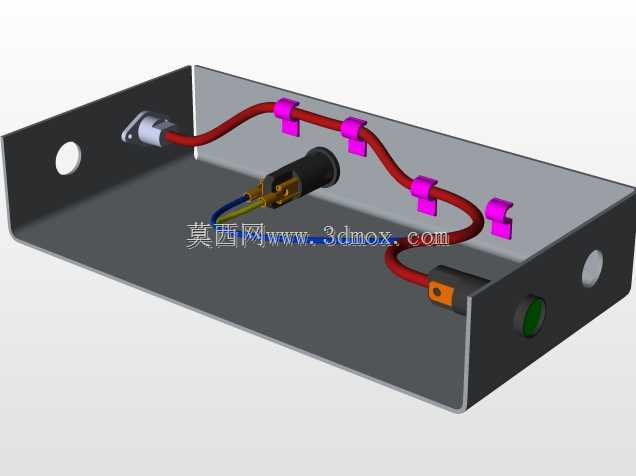

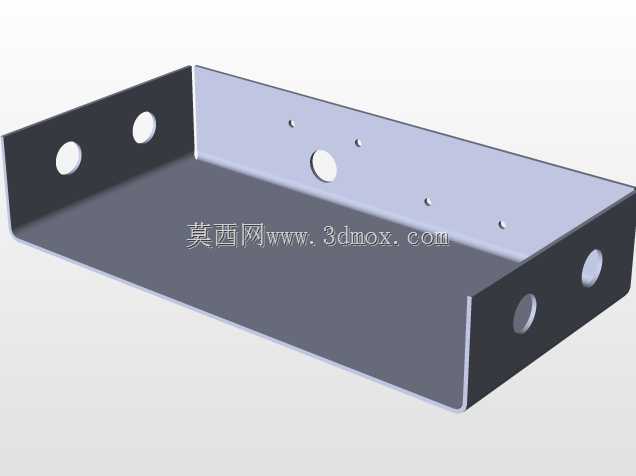

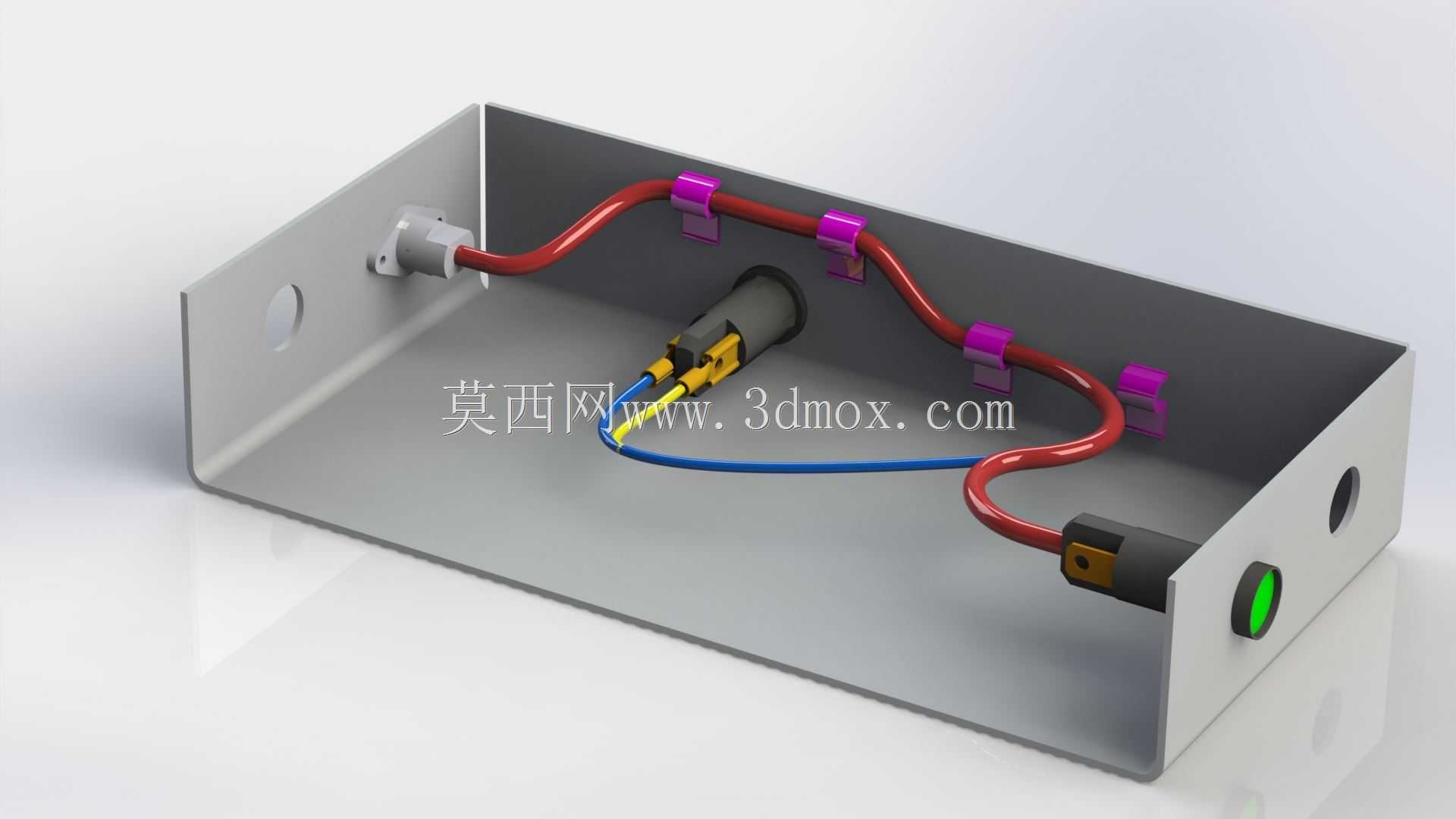

这款钣金结构的电气安装单元，多应用在小型自动化设备的侧边电控分线场景，也可作为独立传感模块的接线承载壳体，适配工业现场分布式布线的安装需求，能在设备机架侧边、工装夹具旁的狭小空间内完成电气转接与线路收纳。壳体采用弯折成型的开放式U型钣金结构，三个立面预留了穿线孔位，侧边的圆形开孔用于穿入外部进线线缆，端面的开孔则对应输出侧的接线接头，所有孔位的边缘都做了钝化处理，避免穿线时割破线缆绝缘层。内部的布线结构做了分层规划，红色动力线缆通过紫色的线卡固定在壳体内侧立面，线卡的间距按照线缆最小弯曲半径设置，避免线缆长期弯折出现绝缘疲劳破损；蓝色信号线缆沿壳体底部走线，和动力线缆保持足够的间距，减少动力线通电时对信号传输的电磁干扰。壳体内部预留了电气元件的安装位，图中搭载的接插组件直接固定在壳体底面上，接头的插拔方向朝向操作侧，后期维护时不需要拆解整个壳体就能完成接头的插拔检测。安装边界上，壳体的背部为平整安装面，可通过螺栓直接固定在设备的型材机架或者安装板上，底部和侧边的预留空间足够容纳线缆的弯曲余量，不会出现线缆被壳体边缘挤压的情况。设计过程中优先考虑了现场布线的操作便利性，线缆固定座的位置避开了接头的插拔操作空间，壳体的敞口结构不需要额外开盖就能完成内部接线作业，相比封闭式电控箱，在小型分线场景下的装配效率能提升近四成。壳体的板材厚度适配常规工业电气安装的强度要求，侧边的翻边结构提升了整体壳体的抗形变能力，即使在设备运行产生持续振动的场景下，也不会出现壳体变形挤压内部线缆的问题。穿线孔位的尺寸适配常规工业线缆的格兰头安装，后期可根据现场使用的线缆直径选配对应的密封格兰头，满足不同防护等级的使用需求。内部的线缆走向完全按照电气布线的工艺规范排布，动力线与信号线分离走线，固定点的位置兼顾了线缆固定的牢固度与后期维护的拆解便利性，不需要完全拆除所有线卡就能完成单根线缆的更换作业。
