通信机柜内置双电池固定安装托架

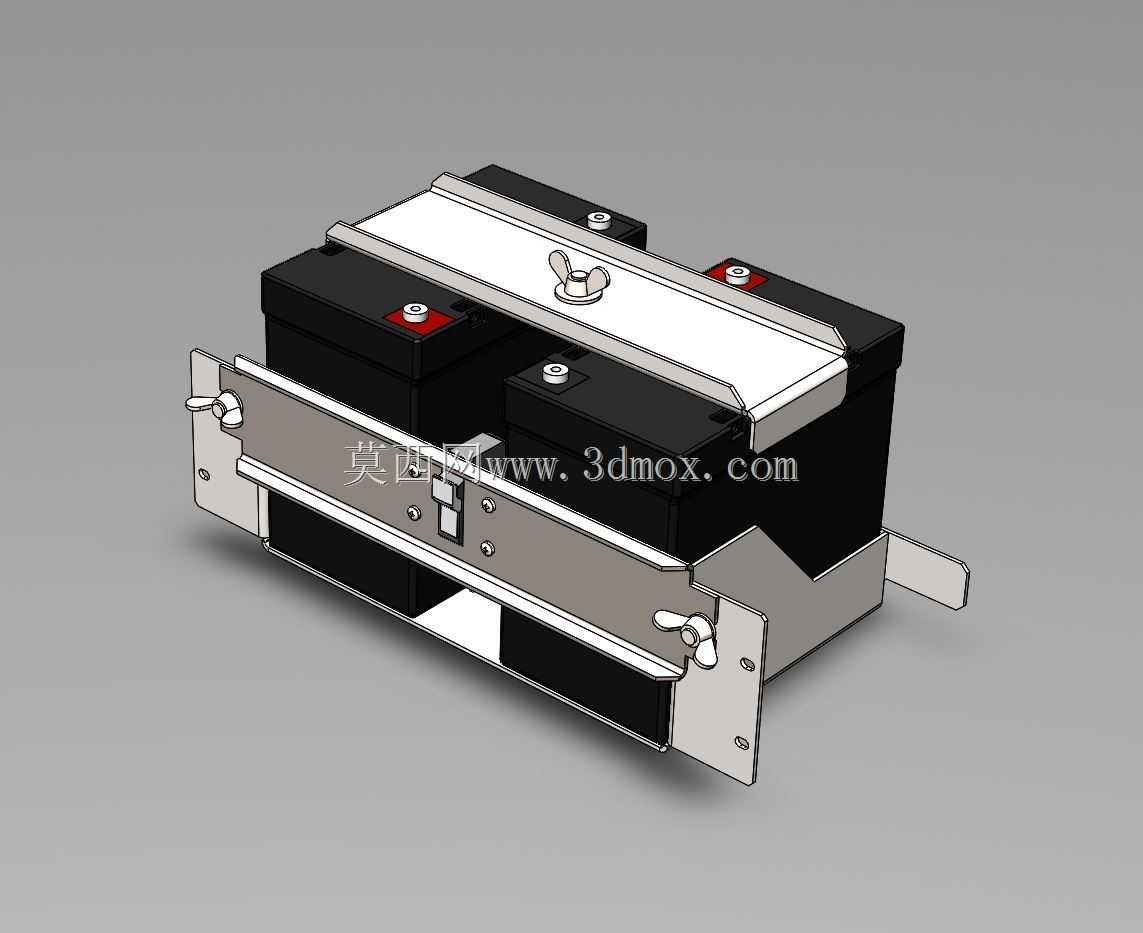

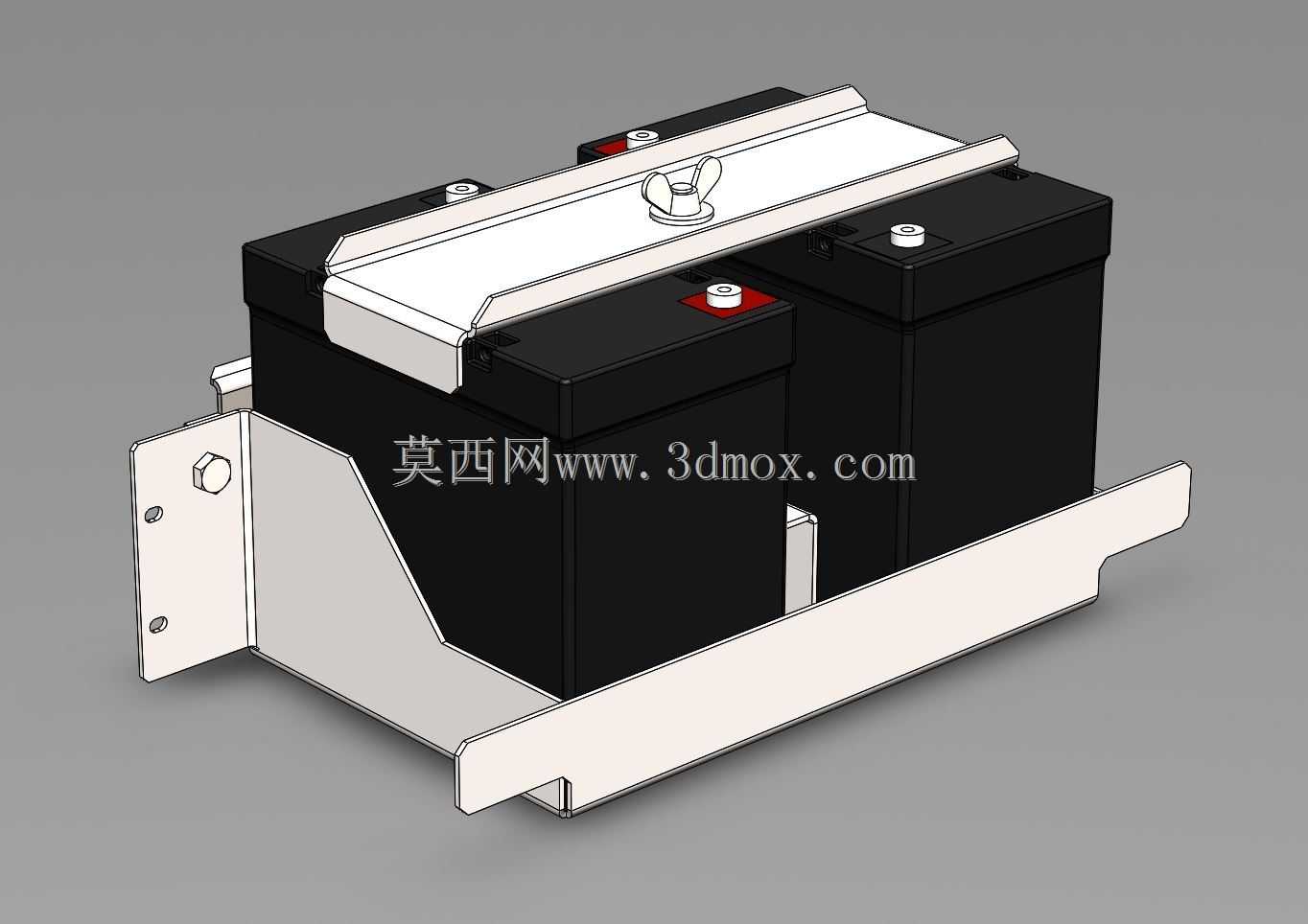

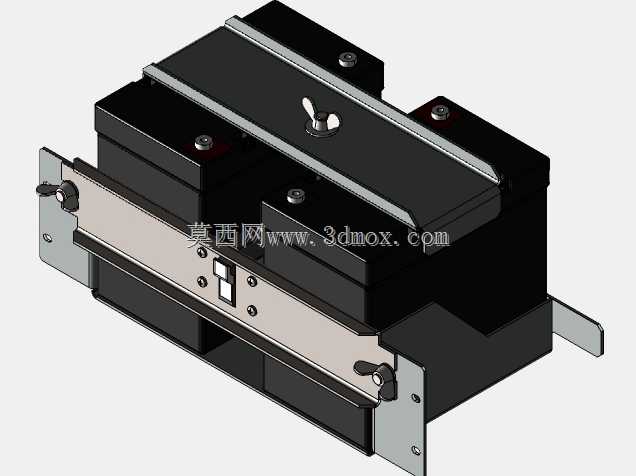

通信基站户外柜、室内汇聚层机柜的后备供电单元里，蓄电池的可靠固定是结构设计里不能忽略的环节，常规的机柜内部纵深有限，后备电池组多采用层叠或并排紧贴安装的布局，既要保证运维时拆装便捷，又要在运输、户外抗震场景下不出现电池移位、接线端子拉扯松脱的问题。这套安装托架采用两侧折弯钣金承托结构，底部预留了走线与散热间隙，不会完全贴死电池底部壳体，避免电池工作时热量在底部淤积无法散出。托架的固定点位分布在两侧折边的安装耳上，安装耳开有长圆孔，可适配机柜立柱上不同孔距的安装位，安装时不需要额外做打孔适配，直接用机柜配套的方螺母螺钉就能完成固定。托架上方设置了带蝶形螺母的压条，不需要额外工具就能徒手完成压条的松紧操作，运维更换电池时不需要携带扳手等工具，单人就能完成电池的拆装更换，压条内侧贴有绝缘缓冲垫，既可以避免压条刮花电池上盖，也能在振动场景下吸收冲击，防止压条与电池壳体硬接触产生异响或磨损。托架的前端设置了快拆式锁扣，电池推入到位后锁扣自动卡入电池底部的限位槽，不需要额外做绑扎固定，就能限制电池前后方向的窜动，配合上方的压条，可同时限制电池六个自由度的位移，满足通信设备抗震等级要求。设计时充分考虑了常用阀控式铅酸蓄电池的外形尺寸，托架内部净空刚好容纳两块并排安装的12V标准机柜后备电池，两侧预留了3mm的装配间隙，电池推入时不会出现卡滞，也不会因为间隙过大导致电池在架体内晃动。托架整体采用冷轧钢板折弯成型，表面做静电喷塑处理，绝缘性能满足机柜内部安规要求，不会因为金属托架与电池电极意外接触造成短路风险。底部承托边的高度刚好贴合电池底部的加强筋位置，承托力均匀分布在电池壳体的受力区域，不会因为局部应力过大导致电池壳体变形漏液。两侧的安装折边做了外翻压边处理，没有裸露的锐边，运维操作时不会划伤手部，也不会刮破电池的连接线缆外皮。
