DB9公头对连串行通讯连接线缆

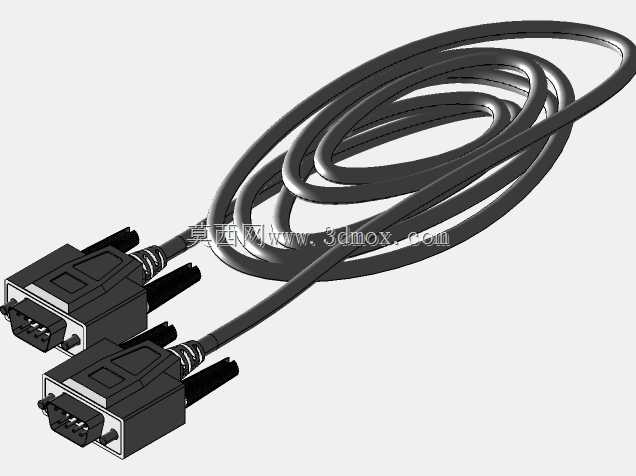

在工业控制、老旧设备调试、串口通讯组网的现场场景里，这类两端为公头的DB9串行线缆是连接工控板卡、串口调试终端、老式仪器仪表的常用连接件，很多早期的PLC编程口、工业传感器通讯端、嵌入式设备调试口都沿用DB9接口形态，这类线缆不需要额外转接头就能直接实现两个DB9母座接口设备的直连，省去了临时接线的繁琐。从结构设计来看，线缆两端的DB9公头采用标准9针D-sub接口结构，插针排布遵循RS232串行接口规范，金属外壳做了屏蔽包裹设计，能减少工业现场电磁干扰对串行通讯信号的影响，接头尾部做了应力释放结构，线缆弯折时不会直接拉扯内部焊线位置，避免长期使用出现线芯断裂、接触不良的问题。线缆本体采用多芯屏蔽线结构，内部每根信号芯线都做了绝缘包覆，外层包裹屏蔽层与耐磨PVC外被，能适应车间内常规的拖拽、弯折使用场景，不会轻易出现外皮破损的情况。建模过程中，首先按照DB9公头的实际安装尺寸搭建接头的金属外壳、插针、塑料卡扣结构，还原接头的插拔导向倒角、固定螺丝柱的位置，确保模型对接时的装配边界和实物一致，不会出现尺寸错位；线缆部分采用扫掠特征建模，还原自然盘绕的线缆形态，同时标注出线缆的最小弯折半径，给后续做设备布线仿真、机柜内部走线布局的工程师提供准确的空间参考。在实际设备选型时，这类直连串口线不需要交叉接线就能实现两个DTE设备的通讯连接，接头两侧的固定螺丝可以和设备端的螺柱锁紧，避免设备运行过程中震动导致接头松脱、通讯中断，很多工业现场的老旧设备改造、串口数据采集项目里，这类线缆的长度可以根据实际布线距离调整，建模时预留了线缆长度的参数化调整空间，方便工程师根据自身项目的机柜尺寸、设备安装位置调整线缆长度，快速适配不同的安装场景。做三维布线设计时，这类线缆的接头外形尺寸完全参照实物测绘，接头的最大外径、插针伸出长度、尾部出线位置都和实物一致，导入设备总装后可以直接模拟线缆的弯折走向，检查线缆和周边元器件是否存在干涉，提前规避实际装配时出现线缆长度不够、接头和周边结构磕碰的问题。
