板载式RCA音视频同轴连接端子结构

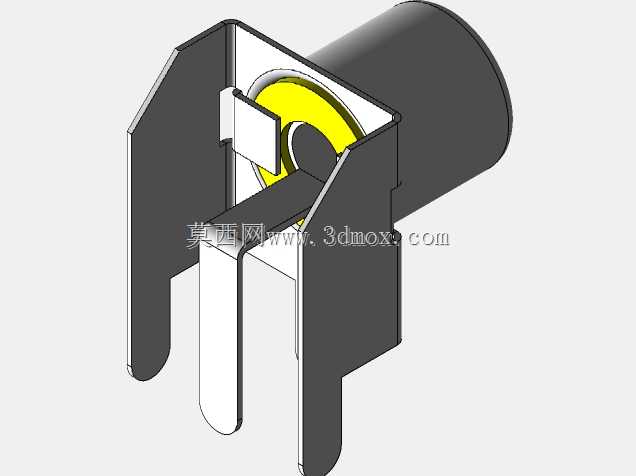

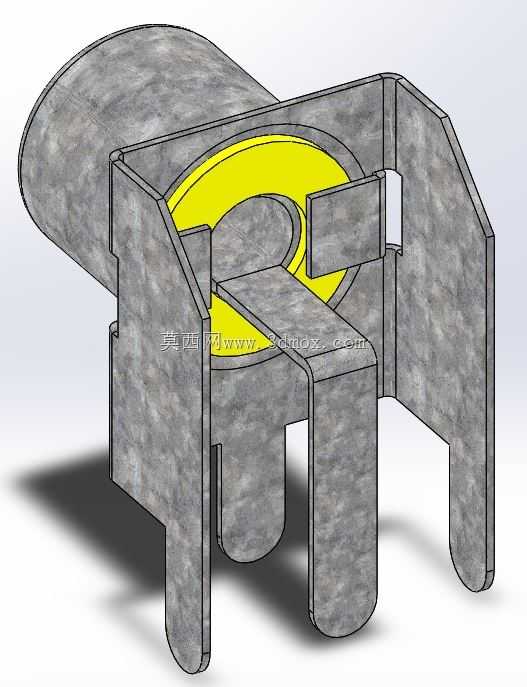

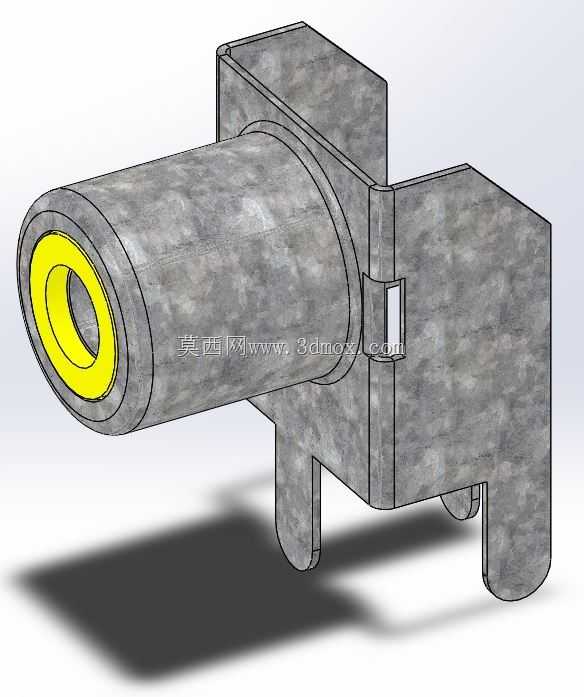

日常接触的影音设备内部，板载RCA同轴连接器是模拟音视频信号传输的核心接触部件，这类带钣金屏蔽外壳的结构件，常应用在功放、机顶盒、老式电视、车载影音主机的PCB板端，负责完成同轴信号的可靠接驳，同时屏蔽外界电磁杂波对弱模拟信号的干扰，避免画面出现水波纹、音频产生底噪这类常见的信号干扰问题。从结构设计逻辑来看，这款连接器采用一体化钣金冲压成型的外壳结构，没有额外拼接的屏蔽罩部件，冲压过程中直接弯折出PCB插装固定脚，插装时三个定位脚可直接插入PCB对应的定位孔完成波峰焊固定，安装后外壳与PCB地网连通，形成完整的屏蔽腔体，将内部的信号接触芯完全包裹在内，能有效隔绝板上其他高频电路带来的电磁串扰。外壳前端的圆筒形结构是RCA公头的插接导向位，内径尺寸匹配标准RCA公头的外径公差，插接时能提供合适的插拔力，既不会因为过松导致接触不良，也不会因为过紧造成插拔困难甚至损坏PCB焊盘。内部的信号接触弹片采用悬臂式结构设计，弹片的弯折角度经过反复校核，公头插入时弹片产生的弹性形变既能保证与公头内芯的可靠接触，接触电阻控制在毫欧级，也能保证足够的插拔寿命，满足日常多次插拔的使用需求。安装边界方面，这款连接器属于板上卧式安装结构，整体高度低于常规板载接口的限高要求，不会和设备内部的其他结构件产生干涉，插脚的位置排布符合常规影音设备PCB的接口布局规范，焊接后外壳底部与PCB表面留有微小间隙，避免焊接时助焊剂残留堆积在外壳与PCB的缝隙中造成腐蚀。在实际选型应用中，这类结构的连接器相比塑壳RCA接口，屏蔽性能提升明显，尤其适合板上存在开关电源、高频数字电路的影音设备，不需要额外增加屏蔽罩部件，就能满足EMC测试的相关要求，同时一体化冲压的结构生产效率更高，批量生产成本更可控，弹片与外壳的连接采用铆压固定工艺，避免长期使用后出现接触松动的问题，插接导向位的边缘做了卷边处理，插拔公头时不会刮伤公头的金属外壳，也能提升插接过程的顺滑度。
