PCB通孔安装带支架5x15规格保险丝

在消费电子、工业控制板卡的PCB装配环节，板载过流保护元件的选型与安装可靠性，直接决定整块电路板的故障防护能力，带支架的5x15规格保险丝，正是针对PCB通孔焊接场景开发的直插式保护元件。这类元件的核心功能是在回路电流超过额定阈值时，内部熔丝快速熔断切断供电通路，避免后端主控芯片、功率器件因过流烧毁，将故障范围限制在保护元件本身，降低设备维修成本。

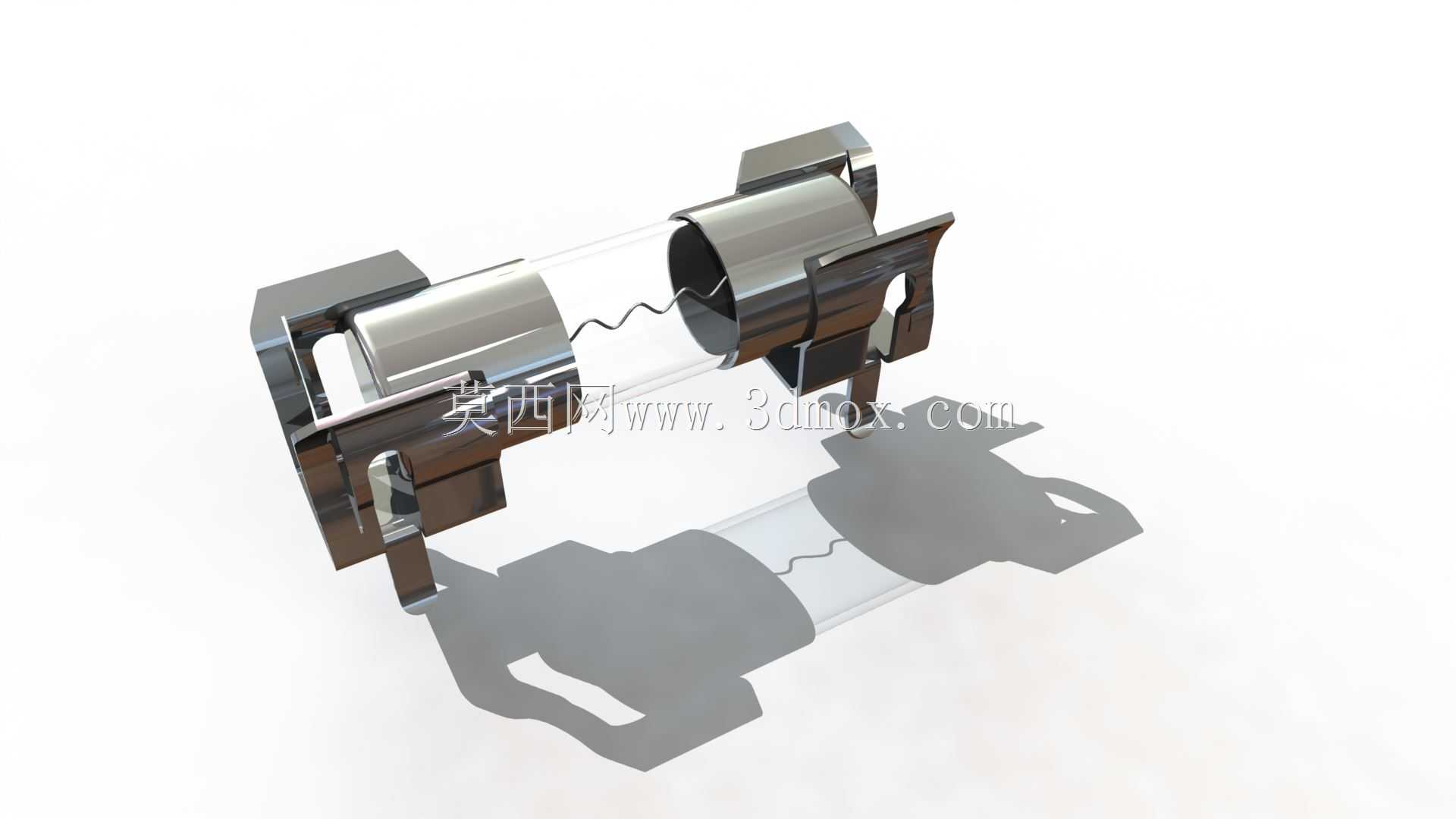

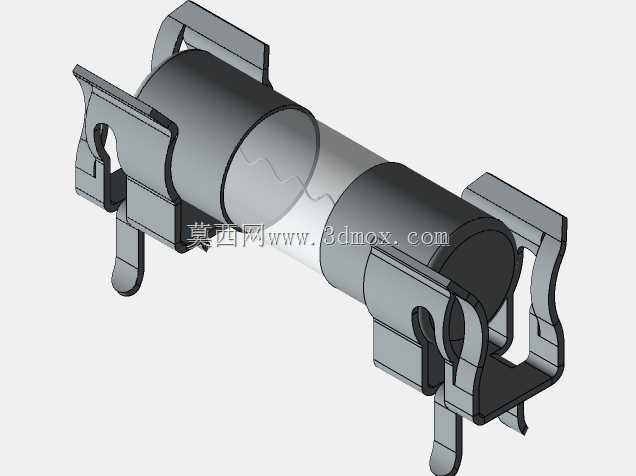

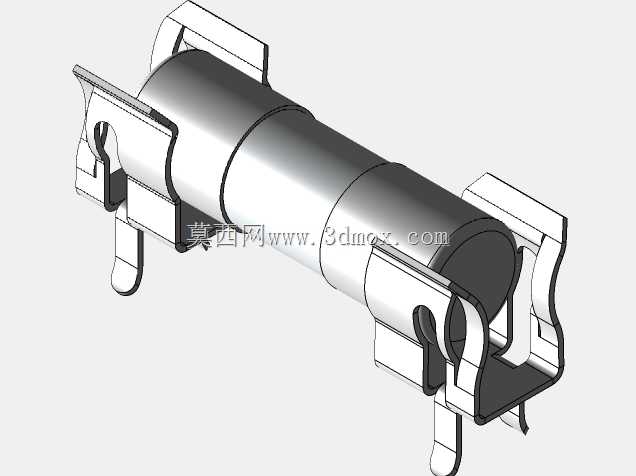

从结构设计来看，这款保险丝采用两端金属支架搭配中间玻璃管熔芯的组合结构，金属支架采用弹性镀锡铜材冲压成型，既保证焊接时与PCB焊盘的良好浸润性，又能通过支架的结构强度抵消玻璃管本体的脆性缺陷，避免生产插装、波峰焊过程中玻璃管受外力碎裂。支架的引脚间距严格匹配5x15规格保险丝的通用安装孔位，引脚末端做了导向倒角处理，适配自动插件机的高速插装作业，不需要额外调整治具就能直接上线生产，能有效提升SMT后段通孔元件的装配效率。

安装边界上，这款保险丝的支架引脚直径、跨距完全符合PCB通孔安装的通用规范，焊盘设计不需要做特殊定制，按照常规直插元件的焊盘尺寸绘制即可，元件本体距离PCB板面的高度经过优化，既不会因为贴板太近导致焊接时玻璃管受热不均开裂，也不会因为本体过高占用过多板上垂直空间，适配外壳内部空间紧凑的小型化电子设备。玻璃管本体采用高透明度的硬质玻璃材质，生产调试、售后检修时可以直接观察内部熔丝的通断状态，不需要借助万用表逐点测量，能大幅缩短故障排查的时间。

不同于无支架的裸玻璃管保险丝，这款带支架的结构不需要额外搭配保险丝座，直接焊接在PCB上就能完成固定，减少了板上配件数量，也避免了保险丝座接触不良带来的回路导通隐患，在小功率开关电源、家电控制板、工控IO接口板等场景下都能稳定适配，满足常规低压直流、交流回路的过流保护需求。建模过程中还原了支架的冲压折弯细节、玻璃管与金属端盖的配合公差、引脚的成型角度，能直接用于PCB布局的干涉检查、装配模拟环节，帮助结构设计人员提前确认元件与周边器件、外壳的空间距离，避免打样后出现装配干涉问题。
